Tài liệu này thuộc quyền sở hữu công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Bất kỳ sự sao chép, sử dụng và tiết lộ mà không được sự cho phép từ phía công ty là vi phạm pháp luật của nước Cộng Hoà XHCN Việt Nam. Tài liệu này chỉ được sử dụng cho các thành viên và khách hàng của BKAII.

Hiện nay, việc ứng dụng công nghệ 3G/4G vào tự động hóa không còn xa lạ với các kỹ sư điện. Việc hạ tầng mạng viễn thông được liên tục nâng cấp, thì chất lượng đường truyền 3G/4G đã tương đối ổn định và đáp ứng nhu cầu trong các bài toán M2M. Chúng tôi, công ty BKAII là một đơn vị tư vấn giải pháp và cung cấp sản phẩm trong lĩnh vực truyền thông công nghiệp với kinh nghiệm lâu năm. Hôm nay, BKAII xin giới thiệu với các bạn giải pháp: “Hệ thống điều khiển và giám sát từ xa 8DI/8DO sử dụng bộ remote I/O mã hiệu ADAM-4055 qua modem 3G mã hiệu F2403”.

Mục đích giải pháp:

Cung cấp cho các kỹ sư điện thêm một giải pháp giúp điều khiển và giám sát từ xa các I/O qua mạng viễn thông 3G/4G và đặc biệt là không cần dùng tới PLC. Như vậy, bài toán này phù hợp với các bài toán giám sát online và không đặt cao tính realtime trong điều khiển (bởi do độ trễ của đường truyền là có thể xảy ra, tốc độ vô tuyến tất nhiên sẽ không thể bằng nối dây trực tiếp).

Mô hình bài toán

Thành phần trong hệ thống

Hệ thống vẫn đáp ứng các khối cơ bản của một bài toán điều khiển và giám sát thông thường, bao gồm 03 khối: khối thiết bị hiện trường, khối truyền thông và khối máy chủ trung tâm. Chúng ta sẽ làm rõ các thành phần và chức năng của hệ thống:

Thiết bị hiện trường:

Bao gồm các thiết bị cảm biến và cơ cấu chấp hành, cho ra tín hiệu DI hoặc DO. Đây là các thiết bị hiện trường, đối tượng mà bạn đang cần điều khiển hoặc giám sát.

01 bộ điều khiển và thu thập dữ liệu Adam-4055

Sản phẩm Adam-4055 là module mở rộng hỗ trợ 8 đầu ra số (8DI) và 8 đầu vào số (8DO) của hãng Advantech - Taiwan được BKAII phân phối tại thị trường Việt Nam. Đặc biệt, thiết bị hỗ trợ chuẩn truyền thông công nghiệp Modbus RTU và cổng giao tiếp vật lý RS485 nên cho phép có thể hoạt động một mình hoặc kết nối với nhiều thiết bị như: PLC, PC, Vi xử lý, máy tính nhúng,..... giúp bạn có thể giải quyết bài toán thu thập và điều khiển dữ liệu từ xa thông qua đường truyền RS485 một cách dễ dàng. Như vậy, các tín hiệu DI/DO của cảm biến/cơ cấu chấp hành sẽ được đấu vào DIO của bộ ADAM-4055

Ngoài ra, các bạn có thể tự lựa chọn các module I/O phù hợp với bài toán của mình tại đây

Khối truyền thông:

Bao gồm 01 modem GPRS/3G F2103 (tốc độ GPRS) hoặc F2403 (tốc độ 3G/GPRS). Lưu ý, cần có 01 sim điện thoại có đăng ký dịch vụ GPRS hoặc 3G từ nhà mạng.

Modem F2403 sẽ được đặt ở hiện trường và kết nối với bộ ADAM-4055 qua cổng truyền thông vật lý RS485, dữ liệu sẽ được truyền thông qua mạng GPRS/3G để lên Internet và về tới máy tính trung tâm. Về bản chất, modem F2403 sẽ giúp tạo một đường truyền vật lý (hiểu nôm na là một sợi dây RS485 kéo dài) và không can thiệp đến giao thức truyền thông của thiết bị với máy tính  cụ thể ở đây là giao thức Modbus RTU của bộ ADAM-4055).

Khối máy chủ trung tâm

Do modem GPRS/3G F2403 luôn “chủ động” kết nối để truyền thông về máy tính theo giao thức TCP/IP, nên tại máy chủ trung tâm cần được trang bị 01 địa chỉ IP tĩnh và public, hai thông số này được cài đặt vào trong F2403 trong lần cấu hình ban đầu. Đồng thời cần NAT 01 port về tới máy tính – định dùng để giám sát. Việc sử dụng IP tĩnh sẽ giúp cho hệ thống hoạt động ổn định vì đây là “địa chỉ” cố định giúp modem GPRS/3G F2403 “biết đường” tự tìm đến.

Tại máy chủ trung tâm, có 02 cách để đón dữ liệu:

• Cách thứ nhất: Đón dữ liệu trực tiếp thông qua Port đã được NAT. Cách đơn giản là bạn có thể dùng phần mềm Hercule, đón nghe dữ liệu ở port đã NAT.
• Cách thứ hai: Có thể sử dụng phần mềm tạo cổng com ẢO (TCP2COM – đi kèm modem, hoặc VSPE – download trên mạng) để tạo cổng COM ảo. Từ đó có thể dùng phần mềm ứng dụng để giao tiếp với hiện trường thông qua cổng COM ảo, như bạn đang kết nối trực tiếp.

Sau khi đón được dữ liệu, bạn hoàn toàn chủ động giao tiếp với thiết bị Adam-4055 qua giao thức truyền thông công nghiệp Modbus RTU. Ở đây, bạn có thể tự lập trình phần mềm điều khiển giám sát trung tâm qua nhiều ngôn ngữ lập trình như: C#, C++, Visual basic,… hoặc sử dụng OPC để kết nối với các phần mềm SCADA của các nhà cung cấp khác.

Xem thêm bài viết:

• Hướng dẫn cấu hình F2403: WCDMA (3G) ip modem
• Hệ thống điều khiển giám sát từ xa 8DI/8DO sử dụng PM8DIO qua Modem 4G LTE IP F2816 V2
• Hệ thống điều khiển giám sát từ xa 8DI/8DO sử dụng remote I/O mã sản phẩm ADAM-4055 qua modem 4G F2816 V2

Hi vọng với bài viết trên sẽ giúp ích được cho công việc cũng như việc học tập, nghiên cứu của các bạn. Cần thêm thông tin các bạn cứ liên hệ BKAII nhé!

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Tài liệu này thuộc quyền sở hữu công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Bất kỳ sự sao chép, sử dụng và tiết lộ mà không được sự cho phép từ phía công ty là vi phạm pháp luật của nước Cộng Hoà XHCN Việt Nam. Tài liệu này chỉ được sử dụng cho các thành viên và khách hàng của BKAII.

Hiện nay, việc ứng dụng công nghệ 3G/4G vào tự động hóa không còn xa lạ với các kỹ sư điện. Việc hạ tầng mạng viễn thông được liên tục nâng cấp, thì chất lượng đường truyền 3G/4G đã tương đối ổn định và đáp ứng nhu cầu trong các bài toán M2M. Chúng tôi, công ty BKAII là một đơn vị tư vấn giải pháp và cung cấp sản phẩm trong lĩnh vực truyền thông công nghiệp với kinh nghiệm lâu năm. Hôm nay, BKAII xin giới thiệu với các bạn giải pháp: “Hệ thống điều khiển và giám sát từ xa 8DI/8DO sử dụng bộ remote I/O mã hiệu A-1055s  qua modem 3G mã hiệu F2403”.

Mục đích giải pháp:

Cung cấp cho các kỹ sư điện thêm một giải pháp giúp điều khiển và giám sát từ xa các I/O qua mạng viễn thông 3G/4G và đặc biệt là không cần dùng tới PLC. Như vậy, bài toán này phù hợp với các bài toán giám sát online và không đặt cao tính realtime trong điều khiển (bởi do độ trễ của đường truyền là có thể xảy ra, tốc độ vô tuyến tất nhiên sẽ không thể bằng nối dây trực tiếp).

Mô hình bài toán:

Thành phần trong hệ thống:

Hệ thống vẫn đáp ứng các khối cơ bản của một bài toán điều khiển và giám sát thông thường, bao gồm 03 khối: khối thiết bị hiện trường, khối truyền thông và khối máy chủ trung tâm. Chúng ta sẽ làm rõ các thành phần và chức năng của hệ thống:

Thiết bị hiện trường:

Bao gồm các thiết bị cảm biến và cơ cấu chấp hành, cho ra tín hiệu DI hoặc DO. Đây là các thiết bị hiện trường, đối tượng mà bạn đang cần điều khiển hoặc giám sát.

01 bộ điều khiển và thu thập dữ liệu A-1055s:

Sản phẩm A-1055s là module mở rộng hỗ trợ 8 đầu ra số (8DI) và 8 đầu vào số (8DO) của hãng Yottacontrol - Taiwan được BKAII phân phối tại thị trường Việt Nam. Đặc biệt, thiết bị hỗ trợ chuẩn truyền thông công nghiệp Modbus RTU và cổng giao tiếp vật lý RS485 nên cho phép có thể hoạt động một mình hoặc kết nối với nhiều thiết bị như: PLC, PC, Vi xử lý, máy tính nhúng, ..... giúp bạn có thể giải quyết bài toán thu thập và điều khiển dữ liệu từ xa thông qua đường truyền RS485 một cách dễ dàng. Như vậy, các tín hiệu DI/DO của cảm biến/cơ cấu chấp hành sẽ được đấu vào DIO của bộ A-1055s

Ngoài ra, các bạn có thể tự lựa chọn các module I/O phù hợp với bài toán của mình tại đây

Khối truyền thông:

Bao gồm 01 modem GPRS/3G F2103 (tốc độ GPRS) hoặc F2403 (tốc độ 3G/GPRS). Lưu ý, cần có 01 sim điện thoại có đăng ký dịch vụ GPRS hoặc 3G từ nhà mạng.

Modem F2403 sẽ được đặt ở hiện trường và kết nối với bộ A-1055s qua cổng truyền thông vật lý RS485, dữ liệu sẽ được truyền thông qua mạng GPRS/3G để lên Internet và về tới máy tính trung tâm. Về bản chất, modem F2403 sẽ giúp tạo một đường truyền vật lý (hiểu nôm na là một sợi dây RS485 kéo dài) và không can thiệp đến giao thức truyền thông của thiết bị với máy tính  cụ thể ở đây là giao thức Modbus RTU của bộ A-1055s).

Khối máy chủ trung tâm

Do modem GPRS/3G F2403 luôn “chủ động” kết nối để truyền thông về máy tính theo giao thức TCP/IP, nên tại máy chủ trung tâm cần được trang bị 01 địa chỉ IP tĩnh và public, hai thông số này được cài đặt vào trong F2403 trong lần cấu hình ban đầu. Đồng thời cần NAT 01 port về tới máy tính – định dùng để giám sát. Việc sử dụng IP tĩnh sẽ giúp cho hệ thống hoạt động ổn định vì đây là “địa chỉ” cố định giúp modem GPRS/3G F2403 “biết đường” tự tìm đến.

Tại máy chủ trung tâm, có 02 cách để đón dữ liệu:

• Cách thứ nhất: Đón dữ liệu trực tiếp thông qua Port đã được NAT. Cách đơn giản là bạn có thể dùng phần mềm Hercule, đón nghe dữ liệu ở port đã NAT.
• Cách thứ hai: Có thể sử dụng phần mềm tạo cổng com ẢO (TCP2COM – đi kèm modem, hoặc VSPE – download trên mạng) để tạo cổng COM ảo. Từ đó có thể dùng phần mềm ứng dụng để giao tiếp với hiện trường thông qua cổng COM ảo, như bạn đang kết nối trực tiếp.

Sau khi đón được dữ liệu, bạn hoàn toàn chủ động giao tiếp với thiết bị A-1055s qua giao thức truyền thông công nghiệp Modbus RTU. Ở đây, bạn có thể tự lập trình phần mềm điều khiển giám sát trung tâm qua nhiều ngôn ngữ lập trình như: C#, C++, Visual basic,… hoặc sử dụng OPC để kết nối với các phần mềm SCADA của các nhà cung cấp khác.

Xem thêm bài viết:

• Hệ thống điều khiển giám sát từ xa 8DI/8DO sử dụng PM8DIO qua Modem 4G LTE IP F2816 V2
• Hệ thống điều khiển giám sát từ xa 8DI/8DO sử dụng remote I/O A-1055s qua Modem 4G LTE IP F2816 V2
• Hệ thống điều khiển giám sát từ xa 8DI/8DO sử dụng remote I/O mã sản phẩm ADAM-4055 qua modem 4G F2816 V2
• Hệ thống điều khiển giám sát từ xa 8DI/8DO sử dụng remote I/O mã sản phẩm ADAM-4055 qua modem 3G F2403

Hi vọng với bài viết trên sẽ giúp ích được cho công việc cũng như việc học tập, nghiên cứu của các bạn. Cần thêm thông tin các bạn cứ liên hệ BKAII nhé!

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Như các bạn đã biết, hiện nay tại hầu hết các công ty điện lực ở miền bắc, router 4G - F3425 được sử dụng rộng rãi và phổ biến với vai trò chính trong các giải pháp kết nối Recloser từ xa về trung tâm điều khiển xa qua sóng điện thoại 4G bởi các ưu điểm là: chỉ cần có mạng 3/4G của nhà mạng viễn thông, không phụ thuộc vị trí địa lý, khoảng cách về trung tâm, không cần phải đầu tư chi phí hạ tầng lớn như đường truyền cáp quang... Tuy nhiên, còn các điểm Recloser đã đầu tư kéo hệ thống cáp quang, cần có phương án dự phòng khi đường quang bị mất kết nối do một vài lý do thông thường nào đó thì đường truyền từ Recloser về trung tâm vẫn cần thông suốt để đảm bảo kịp thời xử lý sự cố, nhằm nâng cao chất lượng cung cấp điện.

• Recloser - điều khiển và giám sát từ xa: Tổng hợp các giải pháp
• Giải pháp kết nối các Recloser với hệ thống SCADA bằng Router 4G F3425
• Giải pháp kỹ thuật kết nối các Recloser với hệ thống SCADA

Hôm nay, BKAII sẽ giới thiệu tới các bạn giải pháp sử dụng Router F3425 làm phương án dự phòng đối với các điểm đã đầu tư hệ thống cáp quang kéo tới cột treo Recloser.

Mô hình hệ thống như sau:

Với hệ thống đã đầu tư kéo cáp quang tới chân cột treo Recloser, mô hình cơ bản sẽ là: Hệ thống cáp quang sẽ được kết nối để thống suốt từ trung tâm điều khiển xa tới Recloser, cụ thể : đường cáp quang sẽ được kết nối vào một bộ chuyển đổi quang điện công nghiệp để chuyển đổi tín hiệu từ dạng quang sang tín hiệu dạng ethernet (bộ này có thể dùng với các khoảng cách tương ứng là 2km, 20km, 40km, 60km, 80km, 120km...tùy vào từng vị trí cụ thể). Từ bộ chuyển đổi quang điện công nghiệp, sẽ kéo một đường dây ethernet tới cổng LAN của Recloser. Với mô hình BKAII để xuất, hệ thống vẫn được giữ nguyên, chỉ cần đầu tư thêm một bộ router F3425 đặt tại tủ Recloser. Đường tín hiệu ethernet từ bộ chuyển đổi quang điện sẽ được cắm vào cổng WAN của bộ F3425, cổng LAN của F3425 sẽ nối với Recloser. Như vậy, ở đây F3425 sẽ đóng vai trò là một thiết bị chuyển mạch, ưu tiên dùng đường cáp quang, khi đường truyền cáp quang có vấn đề sẽ tự động chuyển sang đường truyền 4G dự phòng để đảm bảo hệ thống thông tin liên lạc từ trung tâm điều khiển xa tới các Recloser luôn được thông suốt, qua đó giúp nâng cao chất lượng cung cấp điện của hệ thống.

 Mọi thông tin chi tiết về giải pháp, xin vui lòng liên hệ BKAII để được tư vấn và hỗ trợ hoàn toàn miễn phí!

Bước 1: Cài đặt mạng

Theo quy định của nhà sản xuất, NP302T-2D(RS232) sẽ có:

• IP mặc định : 192.168.1.254
• Subnet mask : 255.255.255.0
• Thông qua trình duyệt WEB, IP của NP302T-2D(RS232) và PC phải tương đương nhau trong cùng một Local Area network.
• Có thể thay đổi địa chỉ IP của NP302T-2D(RS232) và PC sao cho chúng chung Local Area network.

Bước 2:

Start-> Control  Panel -> Network  and Internet -> Local  Area  Connection Properties -> Internet Protocol（TCP/IPv4）

Setting PC’s IPaddress: 192.168.1.X（X tránh 254, nên từ 2 đến 253).

Bước 3: Đăng nhập vào giao diện cài đặt bằng Web

Đăng nhập với địa chỉ mặc định của modem NP302T-2D(RS232) là: 192.168.1.254

Thiết lập kết nối

Chọn :

+ Port COM1 hoặc COM2

+ Baud Rate (bps) ,Data bits , Stop bits…

Tùy chọn chế độ làm việc

Tiến hành thử kết nối giữa thiết bị bằng cách truyền dữ liệu qua RS232 và nhận về bằng phần mềm Hercules:

Xem thêm:

• Hướng dẫn cấu hình bộ chuyển đổi tín hiệu RS232/485/422 sang Ethernet NP301
• Ứng dụng bộ chuyển đổi Nport 5150A trong ứng dụng truyền thông sử dụng giao thức DNP3
• Một số chế độ hoạt động của bộ chuyển đổi tín hiệu Nport 5110A, Nport 5130A, Nport 5150A
• Hướng dẫn cấu hình nhanh bộ chuyển đổi tín hiệu NP301 ở chế độ TCP Server
• Các bộ chuyển đổi tín hiệu từ USB sang RS485 thông dụng
• Bộ chuyển đổi tín hiệu là gì?

Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng NP302T-2D(RS232) trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Những năm gần đây kết nối không dây xuất hiện mang lại những trải nghiệm hoàn toàn mới mẻ và tiện ích cho người dùng. Có rất nhiều giải pháp liên quan đến mạng không dây, hôm nay BKAII sẽ cùng các bạn tìm hiểu giải pháp quản lí tập trung mạng không dây WLAN nhé!

Hiện Trạng

Có nhiều chi nhánh, các chi nhánh đều trang bị thiết bị phát sóng wifi hoặc chưa trang bị hệ thống mạng wifi, cũng có thể đã trang bị nhưng thiết bị không đồng bộ, hệ thống mạng wifi không ổn định, không có khả năng quản lý thiết bị wifi tập trung.

Nhu cầu

• Muốn trang bị hệ thống mạng wifi ở các chi nhánh, có khả năng cung cấp dịch vụ wifi công cộng tốc độ cao, ổn định cho người dùng.
• Nhu cầu quản lý tập trung tất cả các thiết bị phát sóng wifi – access point (AP) tại các chi nhánh ở trụ sở chính, là trung tâm vận hành, quản lý hệ thống mạng (Network Operating Center - NOC).
• Chi phí đầu tư ban đầu hạn chế.
• Giám sát vị trí của nhiều thiết bị Wi-Fi một lúc tại NOC.
• Giám sát được hành vi người dùng, tải lượng dữ liệu qua mạng wifi ở từng thiết bị wifi, từng chi nhánh.
• Đảm bảo thiết bị phải hỗ trợ các chuẩn bảo mật không dây thế hệ mới nhất (WPA2).
• Cho phép người ngoài được sử dụng wifi nhưng phải tuân thủ chính sách.

Một số giải pháp mạng wifi

• Giải pháp mạng wifi của Open Mesh với thiết bị thiết kế thẩm mỹ, công suất phát sóng mạnh triển khai dễ dàng, phù hợp với môi trường có mật độ thiết bị cao,…
• Giải pháp wifi của CISCO đáp ứng yêu cầu mạng wifi phục vụ trực tiếp các ứng dụng chuyên dụng, đòi hỏi môi trường sóng wifi mạnh mẽ, ổn định và sẵn sàng cao như: bệnh viện (cho các thiết bị y tế chuyên dụng), các khu vực với mật độ thiết bị cao,… Theo đó yêu cầu có quản trị viên để quản trị để vận hành hệ thống, chi phí đầu tư cao,….
• Giải pháp mạng wifi của Ubiquiti Unifi thiết bị được thiết kế với nhiều dòng đa dạng, phục vụ cho từng mục đích riêng biệt của khách hàng như: dòng chuyên nghiệp, dòng phát sóng mạnh và xa phù hợp cho việc phủ sóng khu vực rộng lớn, …. Giải pháp này cũng yêu cầu quản trị viên có kiến thức công nghệ thông tin và phù hợp với các doanh nghiệp có nhân viên quản trị mạng.

Thiết bị cho mỗi chi nhánh

Cần xác định đối tượng thiết bị, người dùng, ứng dụng sử dụng mạng wifi ở mỗi chi nhánh để lựa chọn thiết bị wifi tối ưu nhất. Cũng cần xác định mật độ thiết bị, số lượng người dùng tối đa, …. để lựa đúng số lượng thiết bị wifi không thiếu gây ảnh hưởng đến tốc độ của mạng wifi, cũng không dư thừa. Việc bố trí thiết bị phát sóng wifi cần được chú ý sao cho thiết bị ở trung tâm của khu vực cần phủ sóng, tăng cường đủ số lượng thiết bị ở các khu vực có mật độ thiết bị sử dụng mạng wifi cao.

Các tính năng chính:

• Thiết lập tường lửa.
• SSID cho các nhóm người dùng khác nhau trên các VLAN khác nhau ở thiết bị Accesspoint;
• Tích hợp với nhiều dạng xác thực AD, NTLM, RADIUS, TACACS+, eDirectory, LDAP, RSA, Client Agent, …
• Tối ưu hóa băng thông
• Thiết lập giao diện của cửa sổ đăng cập Captive Portal.
• Môi trường chịu tải lớn với lượng truy cập cùng lúc

Lợi ích của giải pháp

• Nâng cao việc quản lý toàn bộ hệ thống WLAN thông qua một giao diện quản trị duy nhất, các điểm phát sóng (AP) đều được quản lý tập trung tại một thiết bị kiểm soát mạng không dây Wireless Controller (có hỗ trợ Cloud- tùy thuộc vào nhà sản xuất)
• Kiểm soát được tất cả các thiết bị AP trong mạng lưới, bao gồm cả các thiết bị nằm ở các vị trí địa lý khác nhau.
• Tích hợp với các hệ thống mạng sử dụng Single Sign On (mật khẩu duy nhất xác thực cho tất cả các hệ thống) của doanh nghiệp
• Người quản trị có thể trực tiếp cấp quyền truy cập cho khách hàng hoặc nhân viên (guest) theo thời gian (giờ).
• Đảm bảo bảo mật cao, mỗi người dùng sẽ có 1 mật khẩu riêng biệt, trên cửa sổ dashboard tất cả các kết nối đều được ghi lại và thông báo
• Điểm mạnh của giải pháp này phù hợp đối với môi trường không có IT support, nhằm đơn giản hóa việc quản trị của phía khách hàng, dễ dàng vận hành.

Xem thêm:

• Wifi Mesh công nghệ mạng không dây đột phá
• Hiện nay có những loại mạng không dây nào?
• Các mô hình của mạng không dây
• Ưu nhược điểm của mạng không dây
• Các dạng thiết bị thường gặp trong mạng không dây

Trên đây là một vài tìm hiểu của BKAII về giải pháp quản lí mạng không dây WLAN tập trung. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé!

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Bước 1: Cài đặt mạng

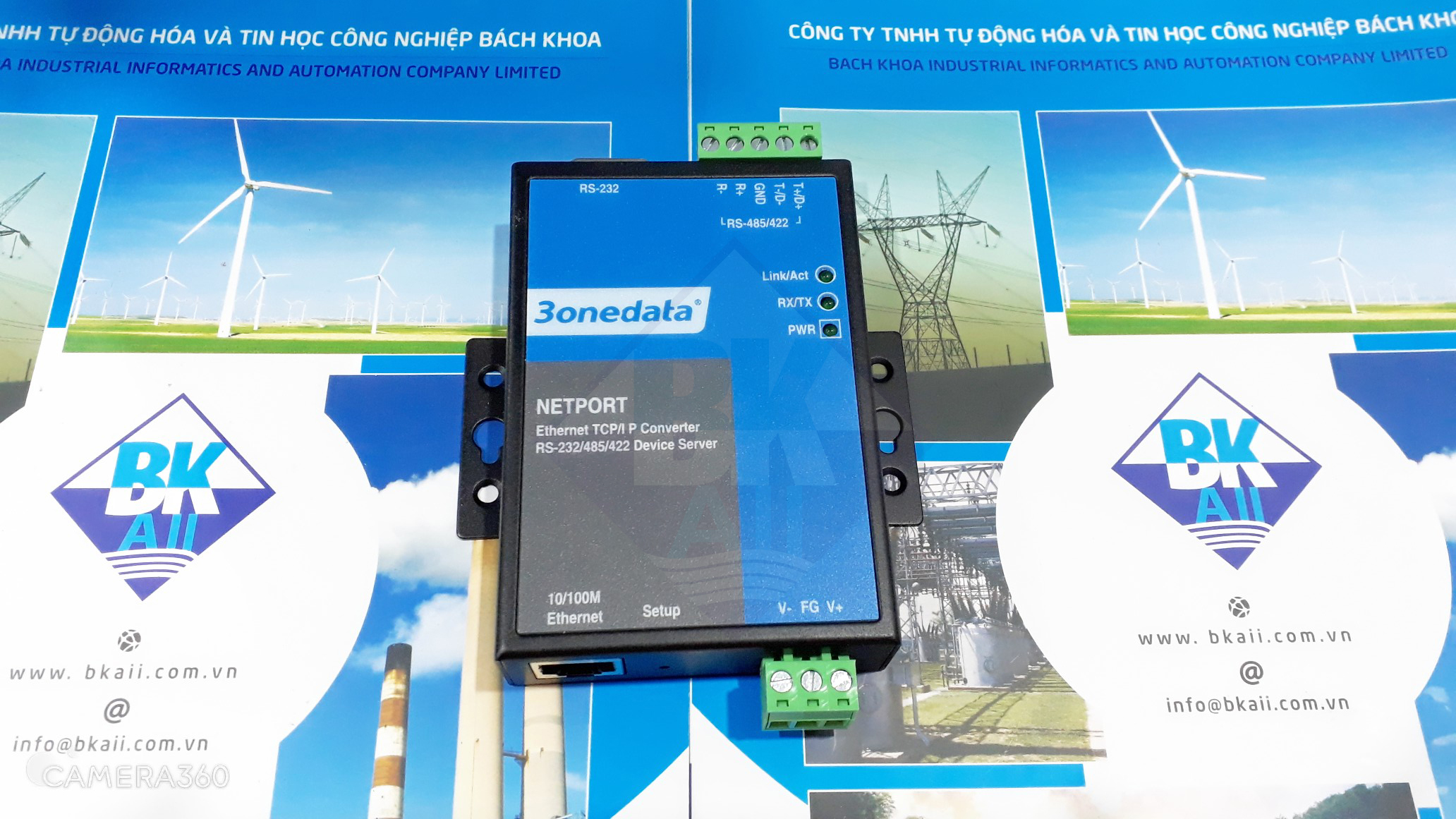

Theo quy định của nhà sản xuất, NP301 sẽ có:

• IP mặc định : 192.168.1.254
• Subnet mask : 255.255.255.0
• Thông qua trình duyệt WEB, IP của NP301 và PC phải tương đương nhau trong cùng một Local Area network.
• Có thể thay đổi địa chỉ IP của NP301 và PC sao cho chúng chung Local Area network.

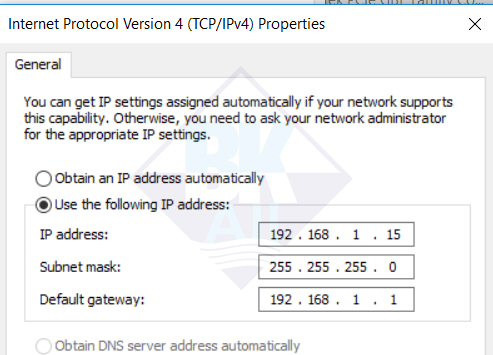

Bước 2:

Start-> Control  Panel -> Network  and Internet -> Local  Area  Connection Properties -> Internet Protocol（TCP/IPv4）

Setting PC’s IPaddress: 192.168.1.X（X tránh 254, nên từ 2 đến 253).

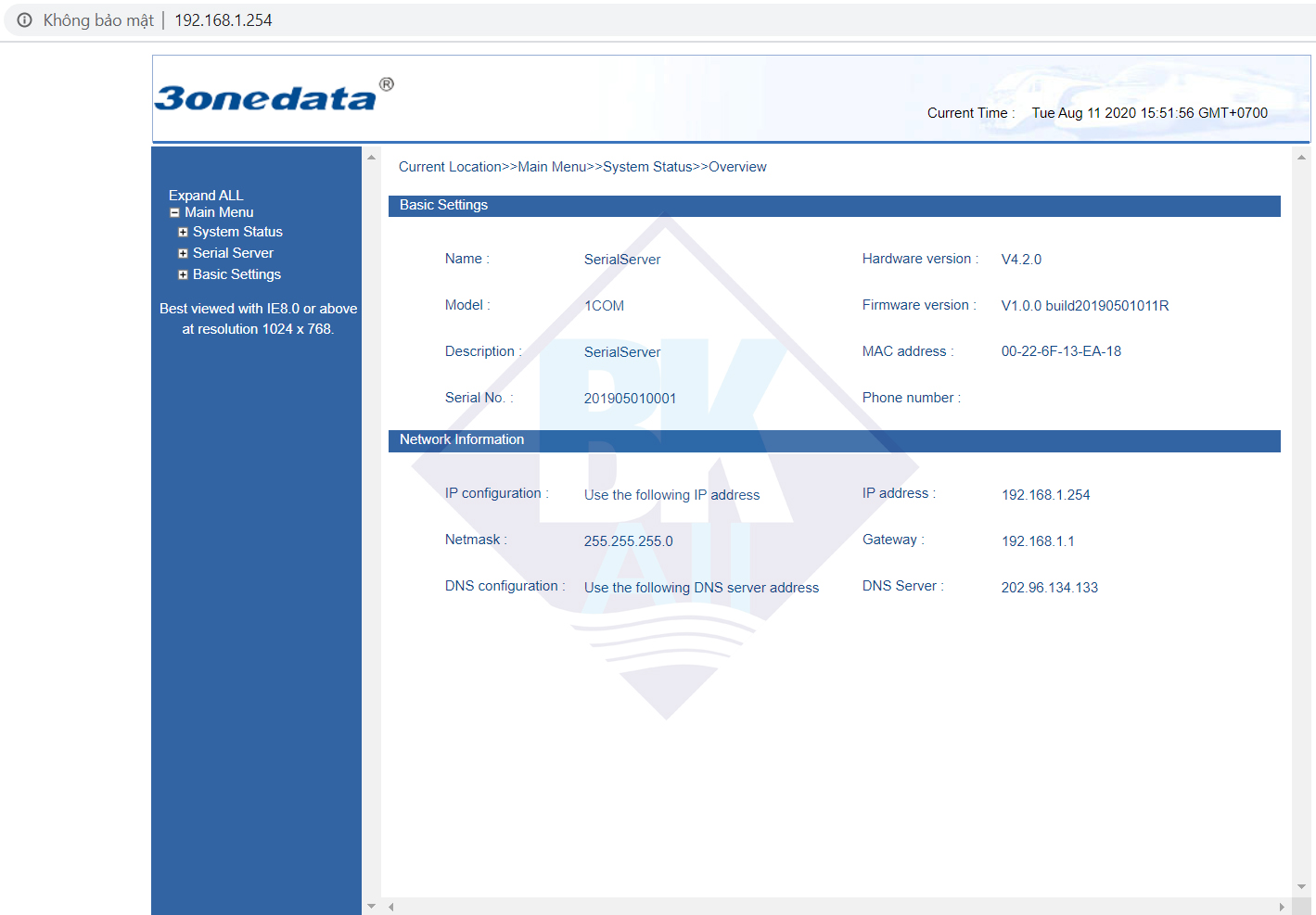

Bước 3: Đăng nhập vào giao diện cài đặt bằng Web

Đăng nhập với địa chỉ mặc định của modem NP301 là: 192.168.1.254

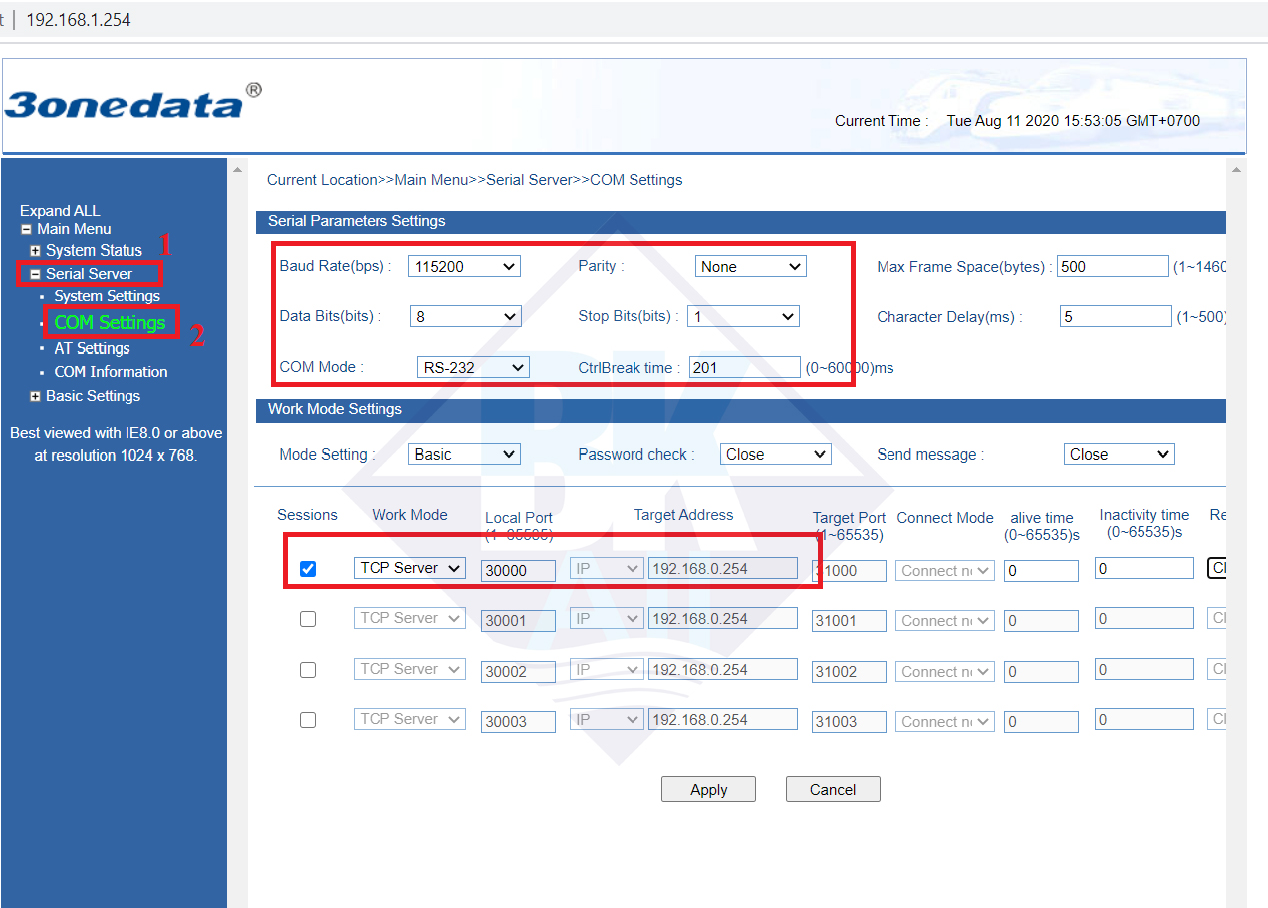

Thiết lập kết nối

Chọn :

+ Baud Rate (bps) : Chọn tốc độ

+ COM Mode : Chọn cổng kết nối R232 hoặc RS485/422

+ Work Mode : Chế độ làm việc

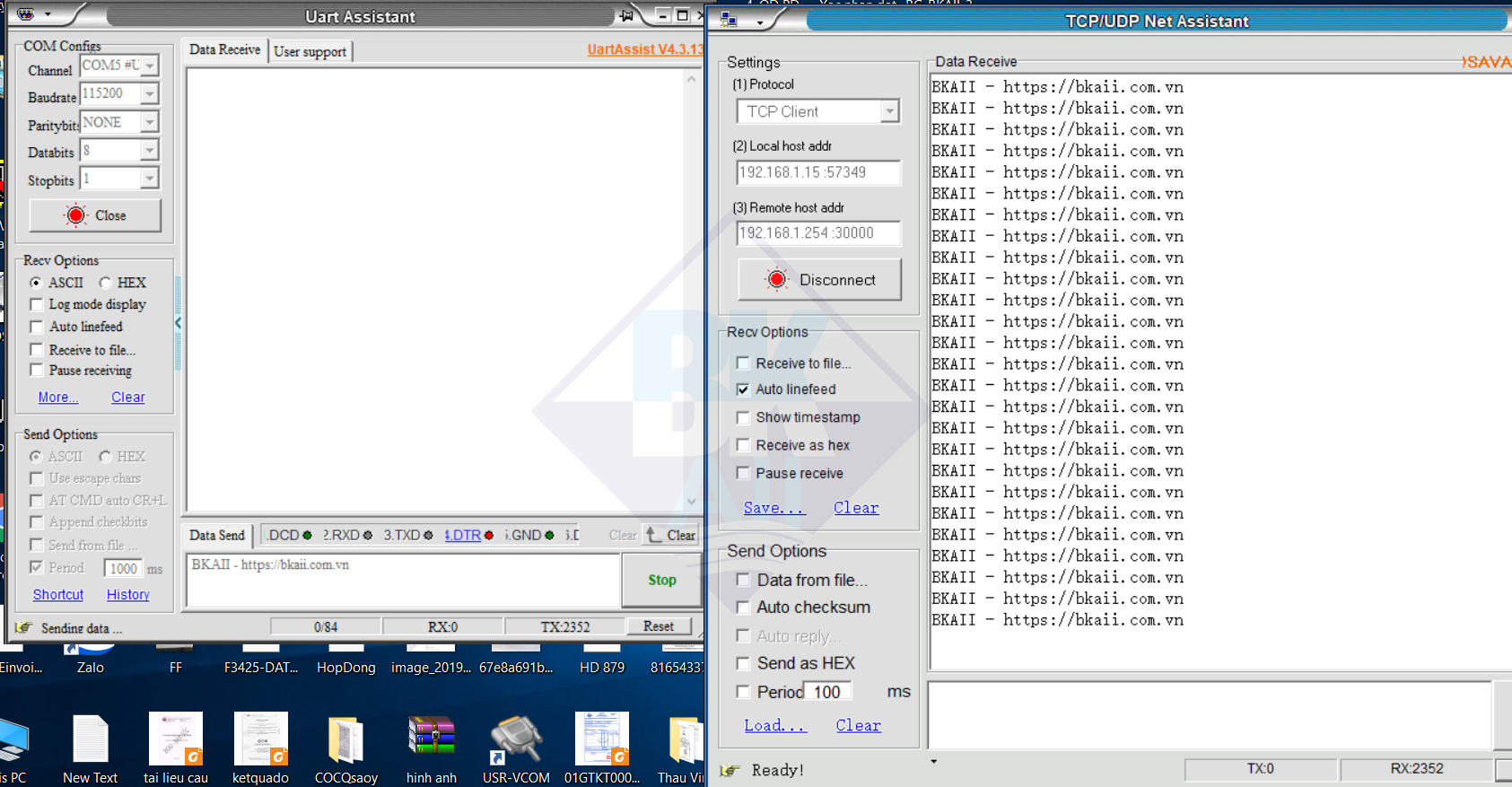

Tiến hành thử kết nối giữa thiết bị bằng cách truyền dữ liệu qua RS232 và nhận về bằng phần mềm Hercules:

Xem thêm:

• Hướng dẫn sử dụng bộ chuyển đổi tín hiệu RS232/485/422 sang Ethernet NP301
• Hướng dẫn cấu hình bộ chuyển đổi tín hiệu 2 cổng RS232 sang Ethernet NP302-2D(RS232)
• Hướng dẫn cấu hình bộ chuyển đổi tín hiệu Nport 5150A
• Ứng dụng bộ chuyển đổi Nport 5150A trong ứng dụng truyền thông sử dụng giao thức DNP3

Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng NP301 trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Xu hướng sử dụng năng lượng sạch, đặc biệt là năng lượng mặt trời đang được quan tâm và phát triển mạnh mẽ ở thị trường Việt Nam. Các nhà máy điện năng lượng mặt trời, các mái nhà hộ gia đình, công ty được trang bị các tấm pin năng lượng mặt trời....giờ đây là các hình ảnh quen thuộc, được chúng ta bắt gặp hầu hết ở khắp nơi, đặc biệt là các tỉnh thành có cường độ ánh sáng quanh năm lớn....

Hôm nay, BKAII xin giới thiệu với các bạn ứng dụng của sản phẩm Lora Terminal F8L10T trong hệ thống tracking, tự động điều chỉnh hướng của tâm pin năng lượng mặt trời theo một thuật toán nhất định để có thể tăng tối đa hiệu suất sản xuất điện từ ánh sáng mặt trời. ý tưởng này được xuất phát từ một loại hoa mà chúng ta đều biết, đó là: Hoa Hướng Dương.

Như các bạn đã biết, bộ chuyển đổi tín hiệu USR-N510 ngoài chức năng chuyển đổi vật lý từ RS232/RS485/RS422 sang Ethernet, còn hỗ trợ chế độ Modbus gateway để chuyển đổi hai chiều giữa Modbus RTU và Modbus TCP. Hôm nay, BKAII sẽ giới thiệu các bạn cách sử dụng bộ USR-N510 để truyền thông hai chiều giữa chế độ Modbus RTU Master và Modbus TCP Slave.

Trước hết, chúng ta kết nối bộ USR-N510 với máy tính ( có thể thông qua cable RS232 hoặc thông ra dây mạng ethernet). Sau đó, cho chạy phần mềm để cài đặt cấu hình bộ USR-N510 (download tại link: http://usriot.com/support/downloads/usr-tcp232-m4k3-setup-software.html). Thực hiện các cài đặt như hình ở dưới:

Bước 1: Click ‘Search Device’  để search bộ USR-N510 trong mạng LAN.

Bước 2: Thay đổi địa chỉ IP của bộ N510 để giống cùng lớp mạng với máy tính. Ở đây chúng tôi kết nối N510 với PC có gateway là 192.168.5.1, do đó chúng tôi câu hình bộ USR-N510 là 192.168.5.7. Sau đó click "base save" để save và reset bộ chuyển đổi.

Bước 3: Sau khi bộ chuyển đổi được reset xong, chúng ta search lại thiết bị và cấu hình thông số cho Port1. Chọn chế độ làm việc TCP Client, thay đổi địa chỉ remoter IP là địa chỉ IP của PC và điều remote port. Tiếp theo, Enable Modbus TCP.  Sau khi cấu hình, chúng ta click "Save COM1" để save và reset bộ chuyển đổi.

Sau khi hoàn thành cấu hình bộ USR-N510, chúng ta sẽ chạy phần mềm Modbus Slave và Modbus Poll để mô phỏng chế độ Modbus TCP slaves và Modbus RTU Master như ở dưới:

Sau khi cấu hình xong, bạn thử thay đổi giá trị tại Slave, thì giá trị của Master cũng sẽ thay đổi theo:

Như các bạn thấy, cách sử dụng rất đơn giản đúng không nào. Chỉ với vài thao tác như trên, các bạn đã dễ dàng sử dụng và thưởng thức thành quả của mình rồi. Nếu cần thêm thông tin chi tiết về sản phẩm hoặc cần tư vấn về giải pháp, đừng ngại liên hệ với BKAII nhé!

Xem thêm:

• Hướng dẫn tạo TCP Client port trên phần mềm com ảo USR-VCOM
• Hướng dẫn cấu hình bộ chuyển đổi RS485 sang ethernet USR-TCP232-304
• Hướng dẫn cấu hình bộ chuyển đổi RS232 sang ethernet USR-TCP232-302
• Hướng dẫn kết nối USR-TCP232-410s qua cổng COM ảo bằng USR-VCOM
• [Hướng dẫn sử dụng] USR-TCP232-410s: Bộ chuyển đổi tín hiệu RS232/RS485 sang Ethernet
• Hướng dẫn cấu hình bộ chuyển đổi 4 cổng RS232/RS485/RS422 sang Ethernet USR-N540

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Bộ chuyển đổi tín hiệu USR-N510 là thiết bị giúp chuyển đổi tín hiệu từ cổng RS232/485/422 sang cổng Ethernet của hãng USR được BKAII phân phối rộng rãi tại thị trường Việt Nam. Hôm nay BKAII sẽ giới thiệu các bạn cách cấu hình sản phẩm này nhé!

• Hướng dẫn sử dụng USR-N510 ở chế độ Modbus RTU master và Modbus TCP slave

Bước 1: Cài đặt địa chỉ IP

Theo quy định của nhà sản xuất, USR-N510 sẽ có:

• IP mặc định : 192.168.0.7
• Subnet mask : 255.255.255.0
• Thông qua trình duyệt Web, IP của USR-N510 và PC phải tương đương nhau trong cùng một Local Area network.
• Có thể thay đổi địa chỉ IP của USR-N510 và PC sao cho chúng chung Local Area network.

Cài đặt địa chỉ IP cho PC

Ta có thể làm theo các thao tác sau:

Start -> Control panel -> Network and Internet -> Network and Sharing center -> Local area Connection -> Properties -> Internet protocol（TCP/IP) Setting PC’s IPaddress: 192.168.0.X (X từ 2 đến 254 trừ 7). Ở đây ta đặt là 192.168.0.100

Cài đặt địa chỉ IP cho USR-N510

Ta đăng nhập vào IP mặc định của thiết bị mà nhà sản xuất cho bằng Web. Ở đây là 192.168.0.7, User: admin, Pass: admin.

Bước 2: Đăng nhập và cài đặt thông số

Sử dụng trình duyệt Web để đăng nhập địa chỉ IP mặc định của module USR-N510 là 192.168.0.7

   ID: admin

   Pass: admin

Thiết lập kết nối:

=> Click “PORT 1” để cấu hình các thông số làm việc của cổng Ethernet (chế độ làm việc, cổng giao tiếp, địa chỉ IP của server,….)

Sau khi cài xong, ta click Save để lưu cấu hình lại.

Chúng tôi khuyến cáo sau khi cấu hình xong thì nên Restart Module

Ví dụ: Cấu hình chọn wordmode là TCP Client:

*) khi module được chọn là Server:

    Worked Mode chọn chế độ làm việc. Ở đây là TCP Client.

     Local/Remote Port Number chọn cổng giao tiếp cho thiết bị.Ở đây ta chọn 8899

     => Click Save để lưu cấu hình vừa cài đặt.

NOTE: Sau khi lựa chọn chế độ làm việc và thông số Serial Port xong, ta click Restart Module để khởi động lại cho module => Nên re-power lại cho thiết bị (Không bắt buộc).

Sử dụng phần mềm Hercule trên PC tạo kết nối với USR-N510

Mục TCP Client:

+ Module IP: điền địa chỉ IP của server. Ở đây là USR-N510 (192.168.0.7)

+ Port: là port number mà ta đã đặt ở trên. ( ở đây là 8899)

+ Click nút Connect -> hiện “connected to 192.168.0.100” là ta đã kết nối thành công -> gửi chuỗi ký tự “CÔNG TY TNHH tu dong hoa va tin hoc cong nghiep Bach Khoa”

*) khi module được chọn là Client.

       Worked Mode chọn chế độ làm việc. Ở đây là TCP Client.

       Remote Server Add điền địa chỉ IP của server. Ở đây server là PC có địa chỉ 192.168.0.100

       Local/Remote Port Number cổng giao tiếp với thiết bị. Ở đây là 8899.

     => Click Save để lưu cấu hình vừa cài đặt.

Mục TCP Server:

Port: là port number mà ta đặt ở trên (ở đây là 8899)

-> click Listen để bắt đầu lắng nghe port. -> hiện “….. :192.168.0.100 Client connected” là ta đã kết nối thành công -> ta gửi chuỗi ký tự “CONG TY TNHH tu dong hoa va tin hoc cong nghiep Bach Khoa”

Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng USR-N510 trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!

Xem thêm:

• Hướng dẫn tạo TCP Client port trên phần mềm com ảo USR-VCOM
• Hướng dẫn cấu hình bộ chuyển đổi RS485 sang ethernet USR-TCP232-304
• Hướng dẫn cấu hình bộ chuyển đổi RS232 sang ethernet USR-TCP232-302
• Hướng dẫn kết nối USR-TCP232-410s qua cổng COM ảo bằng USR-VCOM
• [Hướng dẫn sử dụng] USR-TCP232-410s: Bộ chuyển đổi tín hiệu RS232/RS485 sang Ethernet
• Hướng dẫn cấu hình bộ chuyển đổi 4 cổng RS232/RS485/RS422 sang Ethernet USR-N540

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"
