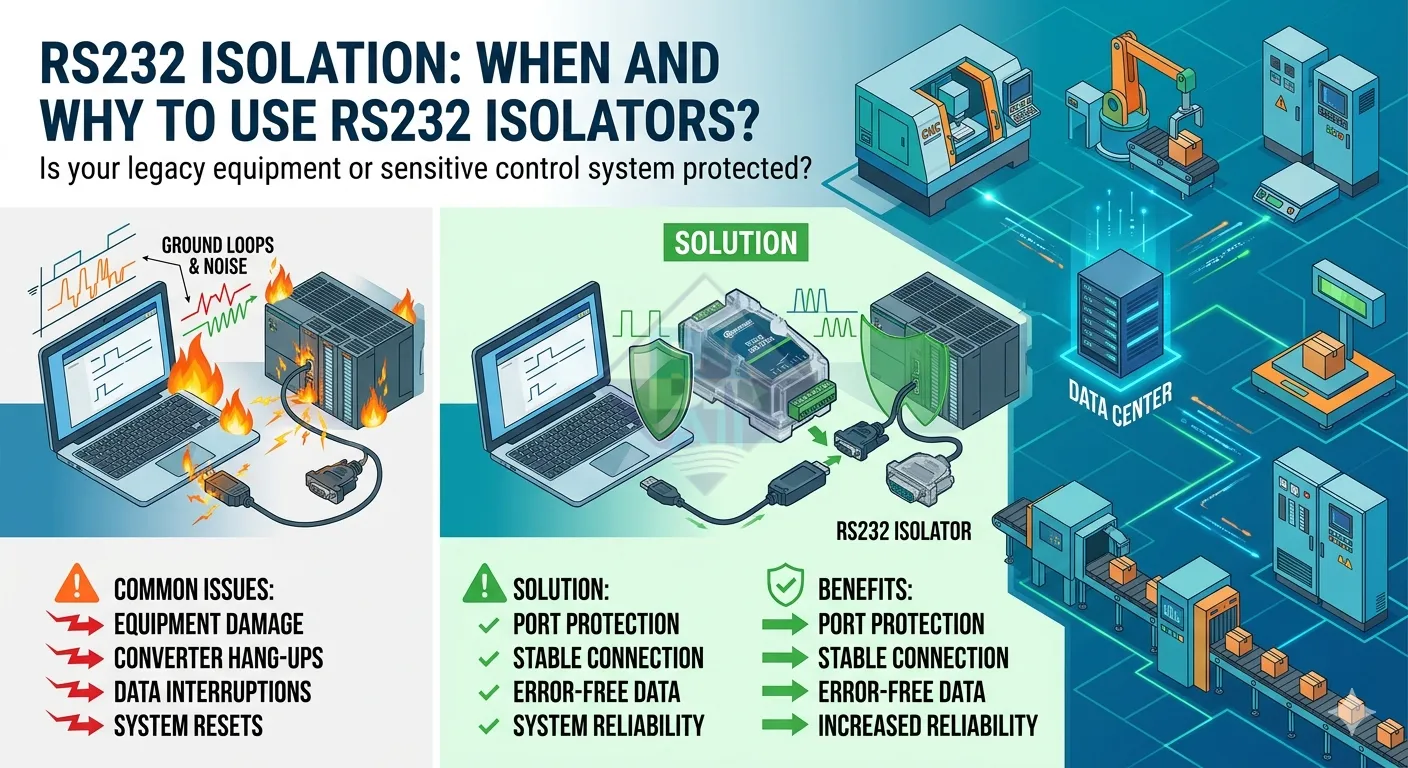

Cách ly RS232 là gì? Khi nào cần dùng RS232 Isolator?
Mặc dù hiện nay Ethernet và USB ngày càng phổ biến, nhưng RS232 vẫn được sử dụng rất nhiều trong công nghiệp, đặc biệt trên:
- Máy CNC
- Máy đóng gói
- Cân điện tử
- Máy in công nghiệp
- PLC đời cũ
- Thiết bị đo lường và phân tích
Tuy nhiên trong thực tế, RS232 cũng là một trong những chuẩn truyền thông dễ gặp lỗi và dễ hư hỏng nhất khi triển khai trong môi trường công nghiệp.
Các hiện tượng phổ biến gồm:
- USB to RS232 converter thường xuyên bị treo
- Cháy cổng COM trên PLC hoặc máy tính
- Mất kết nối khi motor hoặc biến tần hoạt động
- Truyền dữ liệu không ổn định
- Máy tính reset khi cắm cáp RS232
Đây cũng là lý do các hệ thống công nghiệp thường sử dụng RS232 Isolation hoặc RS232 Isolator để tăng độ ổn định và bảo vệ thiết bị.
RS232 là gì?
RS232 là chuẩn truyền thông serial xuất hiện từ rất lâu và được sử dụng rộng rãi để kết nối point-to-point giữa hai thiết bị.
Ví dụ:
- Máy tính ↔ PLC
- Máy tính ↔ máy CNC
- HMI ↔ thiết bị đo
- SCADA ↔ converter truyền thông
Không giống RS485, RS232 sử dụng kiểu truyền single-ended, nghĩa là tín hiệu được tham chiếu trực tiếp theo mass (GND).
Chính điều này làm RS232 rất nhạy với:
- Ground Loop
- Nhiễu điện từ
- Chênh lệch điện áp mass
- Surge điện áp
Cách ly RS232 là gì?
Cách ly RS232 (RS232 Isolation) là kỹ thuật cách ly tín hiệu tách biệt điện giữa hai phía truyền thông RS232 nhưng vẫn cho phép dữ liệu serial được truyền qua bình thường.
Nói cách đơn giản:
- Dữ liệu vẫn truyền được
- Nhưng hai thiết bị không còn nối mass trực tiếp với nhau
- Dòng Ground Loop không thể chạy qua cổng COM
Isolation trong RS232 thường được thực hiện bằng:
- Optocoupler
- Digital Isolator IC
- Nguồn DC-DC cách ly
Tại sao RS232 rất dễ gặp Ground Loop?
Khác với RS485 sử dụng truyền vi sai (Differential Signaling), RS232 truyền dữ liệu dựa trên điện áp so với mass.
Điều đó có nghĩa là:
- Nếu điện áp mass giữa hai thiết bị khác nhau
- RS232 sẽ đọc sai mức logic
- Hoặc xuất hiện dòng điện chạy qua dây GND
Trong môi trường văn phòng, vấn đề này thường không quá nghiêm trọng. Tuy nhiên trong công nghiệp:
- Máy móc công suất lớn tạo nhiễu mạnh
- Các thiết bị dùng nguồn khác nhau
- Khoảng cách truyền thông xa
- Hệ thống nối đất phức tạp
Ground Loop có thể xuất hiện rất dễ dàng.
Điều gì xảy ra nếu RS232 không được cách ly?
Cháy cổng COM
Đây là lỗi rất phổ biến khi kết nối máy tính với thiết bị công nghiệp.
Khi xuất hiện chênh lệch điện áp ground lớn, dòng điện có thể chạy trực tiếp qua cổng RS232.
Điều này làm:
- Cháy IC COM
- USB converter nóng bất thường
- Máy tính mất kết nối USB
- PLC mất hoàn toàn cổng serial
Dữ liệu truyền không ổn định
Nhiễu công nghiệp và Ground Loop có thể làm dữ liệu RS232 bị lỗi.
Các hiện tượng thường gặp:
- Ký tự bị sai
- Mất dữ liệu
- Thiết bị phản hồi chậm
- Kết nối lúc được lúc mất
Máy tính hoặc HMI bị reset
Trong một số trường hợp, surge hoặc dòng Ground Loop lớn có thể gây ảnh hưởng trực tiếp đến hệ điều hành hoặc mainboard.
Nhiều kỹ sư gặp hiện tượng:
- Cắm cáp RS232 là máy tính treo
- USB disconnect liên tục
- HMI reset khi motor khởi động
RS232 Isolator hoạt động như thế nào?
RS232 Isolator sẽ tạo ra một lớp cách ly điện giữa hai phía truyền thông.
Dữ liệu serial được truyền qua lớp cách ly bằng:
- Ánh sáng
- Ghép điện dung
- Cảm ứng từ
Trong khi đó, mass giữa hai phía hoàn toàn tách biệt.
Nhờ vậy:
- Ground Loop bị loại bỏ
- Surge khó truyền sang phía còn lại
- Thiết bị an toàn hơn
Khi nào nên dùng RS232 Isolation?
- Kết nối RS232 trong môi trường công nghiệp
- Máy CNC hoặc máy cũ có nguồn không ổn định
- Kết nối giữa nhiều tủ điện khác nhau
- Có biến tần hoặc motor công suất lớn
- USB-RS232 converter thường xuyên hỏng
- Hệ thống truyền thông không ổn định
Sai lầm phổ biến khi triển khai RS232
- Kéo dây RS232 quá xa
- Đi chung với dây động lực
- Không nối đất đúng kỹ thuật
- Dùng converter giá rẻ không isolation
- Cắm nóng thiết bị khi đang có chênh áp ground lớn
Một số bộ cách ly RS232 phổ biến trên thị trường
Hiện nay, nhiều hãng thiết bị truyền thông công nghiệp đã phát triển các dòng RS232 Isolator nhằm giải quyết các vấn đề như Ground Loop, nhiễu điện từ (EMI), chênh lệch điện áp mass và bảo vệ cổng truyền thông serial trong môi trường công nghiệp.
Các thiết bị này thường được lắp trực tiếp trên đường truyền RS232 giữa máy tính, PLC, HMI, thiết bị đo lường hoặc các hệ thống SCADA nhằm tăng độ ổn định truyền thông và giảm nguy cơ hư hỏng cổng COM.
TCC-82 – Moxa
TCC-82 là bộ cách ly RS232 công nghiệp của Moxa, cung cấp khả năng cách ly lên tới 4 kV RMS và hỗ trợ cơ chế Port-Powered, cho phép thiết bị hoạt động mà không cần nguồn ngoài trong nhiều ứng dụng. Thiết bị phù hợp cho các hệ thống PLC, máy CNC, cân điện tử, thiết bị đo lường và các ứng dụng IoT công nghiệp yêu cầu độ ổn định cao.
ATC-131 – ATC
ATC-131 là một trong những dòng RS232 Isolator lâu đời và phổ biến trên thị trường. Thiết bị sử dụng nguồn lấy trực tiếp từ cổng RS232 (Port-Powered), thiết kế nhỏ gọn và thường được sử dụng trong các hệ thống cân điện tử, máy công cụ, thiết bị đo kiểm và các ứng dụng truyền thông serial truyền thống.
ATC-155 – ATC
Ngoài chức năng cách ly tín hiệu RS232, ATC-155 còn tích hợp khả năng khuếch đại và tái tạo tín hiệu (Line Booster). Đây là lựa chọn phù hợp cho các hệ thống có khoảng cách truyền thông dài hoặc tín hiệu RS232 bị suy hao do môi trường công nghiệp nhiều nhiễu.
I-7551-G – ICP DAS
I-7551-G là bộ cách ly và lặp tín hiệu RS232 được sử dụng khá phổ biến trong các hệ thống SCADA, tự động hóa nhà máy và thiết bị đo lường. Với khả năng cách ly điện áp cao và thiết kế công nghiệp, thiết bị giúp giảm đáng kể các lỗi truyền thông do Ground Loop hoặc nhiễu điện từ gây ra.
BB-232SPHI4 – Advantech / B&B SmartWorx
BB-232SPHI4 là bộ cách ly quang học RS232 với mức cách ly lên tới 4 kV. Thiết bị được thiết kế cho các ứng dụng công nghiệp yêu cầu độ tin cậy cao, giúp hạn chế ảnh hưởng của nhiễu điện, xung quá áp và hiện tượng chênh lệch điện thế giữa các thiết bị kết nối.
Tiêu chí lựa chọn RS232 Isolator phù hợp
Khi lựa chọn bộ cách ly RS232, người dùng nên xem xét các yếu tố sau:
- Điện áp cách ly (Isolation Voltage)
- Tốc độ truyền dữ liệu tối đa
- Khả năng hoạt động Port-Powered hoặc nguồn ngoài
- Mức độ chống nhiễu EMC/EMS
- Khả năng bảo vệ thiết bị trước Ground Loop và xung quá áp
- Uy tín của nhà sản xuất và khả năng hỗ trợ kỹ thuật
Mặc dù khác nhau về thiết kế và thông số kỹ thuật, các thiết bị như TCC-82, ATC-131, ATC-155, I-7551-G hay BB-232SPHI4 đều hướng đến mục tiêu chung là nâng cao độ ổn định của hệ thống RS232, giảm thiểu lỗi truyền thông và bảo vệ thiết bị trong môi trường công nghiệp khắc nghiệt.
Kết luận
Mặc dù là chuẩn truyền thông lâu đời, RS232 vẫn được sử dụng rất nhiều trong công nghiệp hiện nay. Tuy nhiên đây cũng là giao thức rất nhạy với Ground Loop và nhiễu điện từ.
Việc sử dụng RS232 Isolator hoặc converter có isolation sẽ giúp tăng độ ổn định truyền thông, chống cháy cổng COM và bảo vệ thiết bị tốt hơn trong môi trường công nghiệp thực tế.
