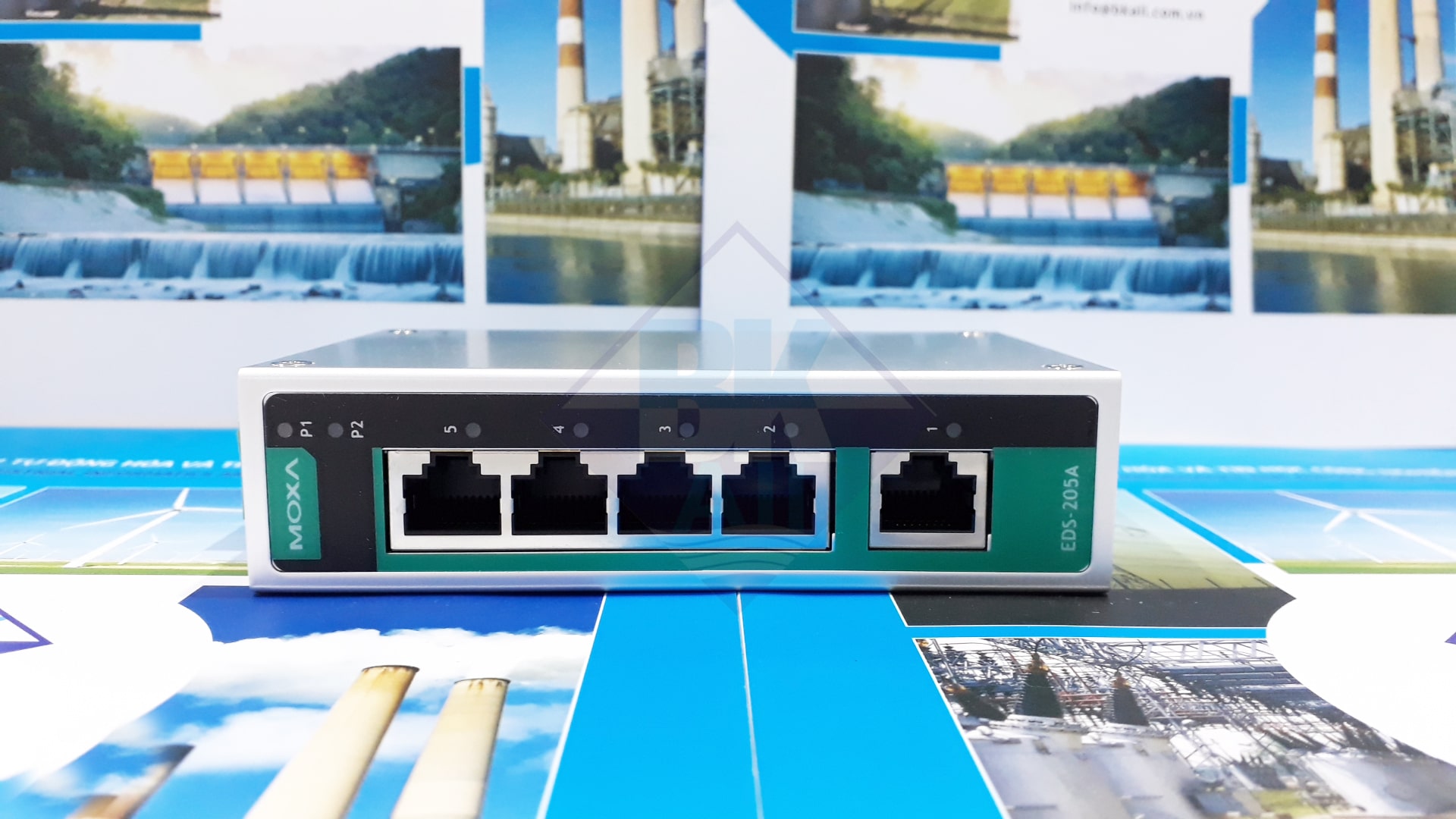

Bài viết này BKAII sẽ cùng các bạn tìm hiểu hướng dẫn lắp đặt switch công nghiệp EDS-205A/EDS-208A hãng Moxa nhé!
Bộ chuyển mạch Ethernet công nghiệp sê-ri EDS-205A/208A là bộ chuyển mạch Ethernet 5 và 8 cổng công nghiệp cấp đầu vào hỗ trợ IEEE 802.3, IEEE 802.3u và IEEE 802.3x với 10/100M, song công hoàn toàn/bán song công và MDI/MDIXauto -sensing. Dòng EDS-205A/208A cung cấp đầu vào nguồn dự phòng 12/24/48VDC (9,6 đến 60VDC)/18 đến 30VAC có thể được kết nối đồng thời với nguồn điện AC/DC trực tiếp. Công tắc có sẵn với dải nhiệt độ hoạt động tiêu chuẩn từ -10 đến 60°C hoặc với dải nhiệt độ hoạt động rộng từ -40 đến 75°C và vỏ kim loại IP30 giúp chúng đủ chắc chắn cho mọi môi trường công nghiệp khắc nghiệt.
Để cung cấp tính linh hoạt cao hơn để sử dụng với các ứng dụng từ các ngành khác nhau, EDS-205A/208A cũng cho phép người dùng bật hoặc tắt tính năng chống bão phát sóng bằng các công tắc DIP trên bảng điều khiển bên ngoài.
Khả năng gắn DIN-rail và vỏ kim loại IP30 với đèn LED chỉ báo làm cho switch plug-and-play EDS-205A/208A trở nên đáng tin cậy và dễ sử dụng
Xuyên suốt Hướng dẫn cài đặt phần cứng này, sẽ sử dụng EDS làm tên viết tắt cho Moxa EtherDevice Switch
Danh sách kiểm tra gói hàng
EDS được vận chuyển cùng với các hạng mục sau
- Switch Moxa EtherDevice™
- Hướng dẫn cài đặt phần cứng Moxa
- Phiếu bảo hành sản phẩm
Đặc điểm
Công nghệ chuyển mạch mạng hiệu suất cao
- EDS-205A: 10/100BaseT(X) (RJ45), 100 BaseFX (đầu nối SC/ST, đa/đơn chế độ)
- Sê-ri EDS-208A: 10/100BaseT(X) (RJ45), 100 BaseFX (đầu nối SC/ST, đa/đơn chế độ)
- 10/100M, Full/Half-Duplex, tự động cảm biến MDI/MDIX
- IEEE 802.3/802.3u/802.3x
- Loại quy trình chuyển mạch Lưu trữ và Chuyển tiếp, 1024 mục nhập địa chỉ
Thiết kế chắc chắn
- Dự phòng kép 12/24/48 VDC (9,6 đến 60VDC) hoặc 18 đến 30VAC ở đầu vào nguồn 47 đến 63Hz
- Phạm vi nhiệt độ hoạt động từ -10 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy (-T)
- Vỏ kim loại IP30
- Khả năng gắn DIN-rail hoặc bảng điều khiển

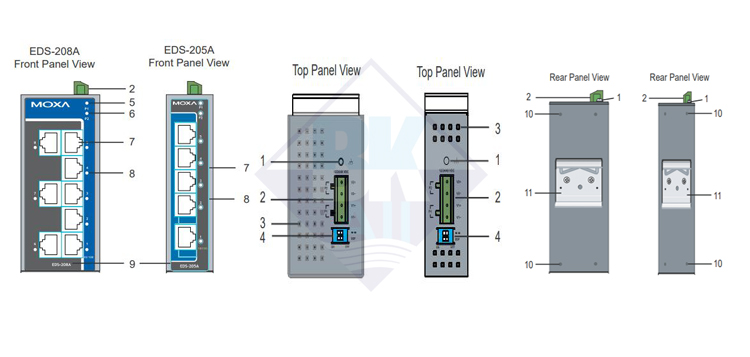

Bố cục bảng điều khiển của EDS-205A/208A (Tiêu chuẩn)
1. Vít nối đất
2. Khối đấu dây cho đầu vào nguồn P1/P2
3. Lỗ tản nhiệt
4. Công tắc DIP
5. Đèn LED P1 đầu vào nguồn
6. Đèn LED P2 đầu vào nguồn
7. Cổng 10/100BaseT(X)
8. Đèn LED 10/100 Mbps của cổng TP
9. Tên mẫu
10. Lỗ bắt vít cho bộ giá treo tường
11. Bộ ray DIN
Bố cục bảng điều khiển của EDS-205A-M-SC/ST
Bề ngoài của EDS-205A-S-SC giống hệt EDS-205A-M-SC, EDS-205A-M-ST
1. Vít nối đất
2. Khối đấu dây cho đầu vào nguồn P1/P2
3. Lỗ tản nhiệt
4. Công tắc DIP
5. Đèn LED P1 đầu vào nguồn
6. Đèn LED P2 đầu vào nguồn
7. Cổng 10/100BaseT(X)
8. Đèn LED 10/100 Mbps của cổng TP
9. Tên mẫu
10. Cổng 100BaseFX
11. Đèn LED 100 Mbps của cổng FX
12. Lỗ bắt vít cho bộ giá treo tường
13. Bộ ray DIN
Bố cục bảng điều khiển của EDS-208A-M-SC/ST
Bề ngoài của EDS-208A-S-SC giống hệt với EDS-208A-M-SC, EDS-208A-M-ST
1. Vít nối đất
2. Khối đấu dây cho đầu vào nguồn P1/P2
3. Lỗ tản nhiệt
4. Công tắc DIP
5. Đèn LED P1 đầu vào nguồn
6. Đèn LED P2 đầu vào nguồn
7. Cổng 10/100BaseT(X)
8. Đèn LED 10/100 Mbps của cổng TP
9. Tên mẫu
10. Cổng 100BaseFX
11. Đèn LED 100 Mbps của cổng FX
12. Lỗ bắt vít cho bộ giá treo tường
13. Bộ ray DIN

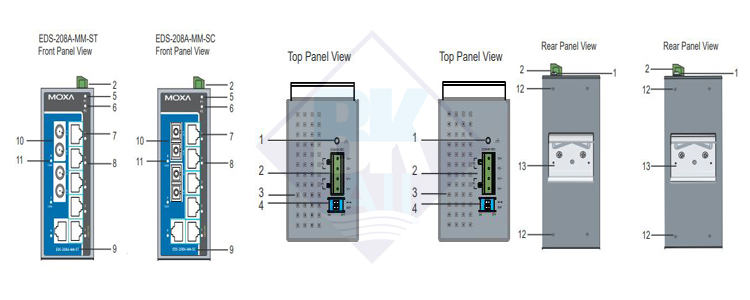

Bố cục bảng điều khiển của EDS-208A-MM-SC/ST
Bề ngoài của EDS-208A-SS-SC giống hệt với EDS-208A-MM-SC, EDS-208A-MM-ST
1. Vít nối đất
2. Khối đấu dây cho đầu vào nguồn P1/P2
3. Lỗ tản nhiệt
4. Công tắc DIP
5. Đèn LED P1 đầu vào nguồn
6. Đèn LED P2 đầu vào nguồn
7. Cổng 10/100BaseT(X)
8. Đèn LED 10/100 Mbps của cổng TP
9. Tên mẫu
10. Cổng 100BaseFX
11. Đèn LED 100 Mbps của cổng FX
12. Lỗ bắt vít cho bộ giá treo tường
13. Bộ ray DIN

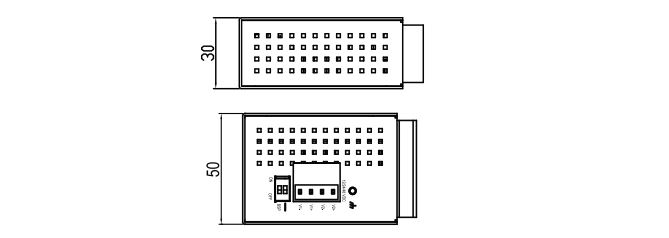

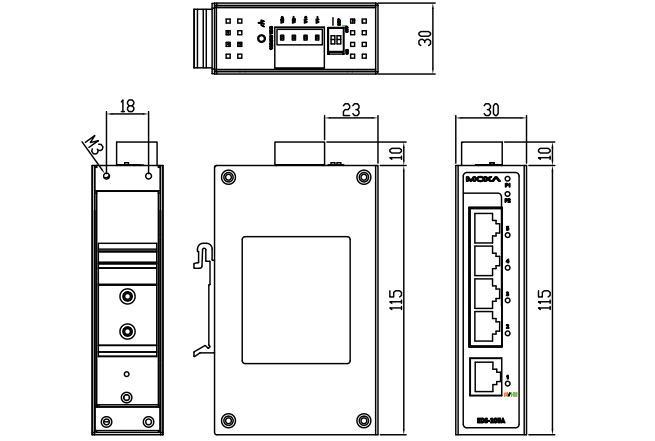

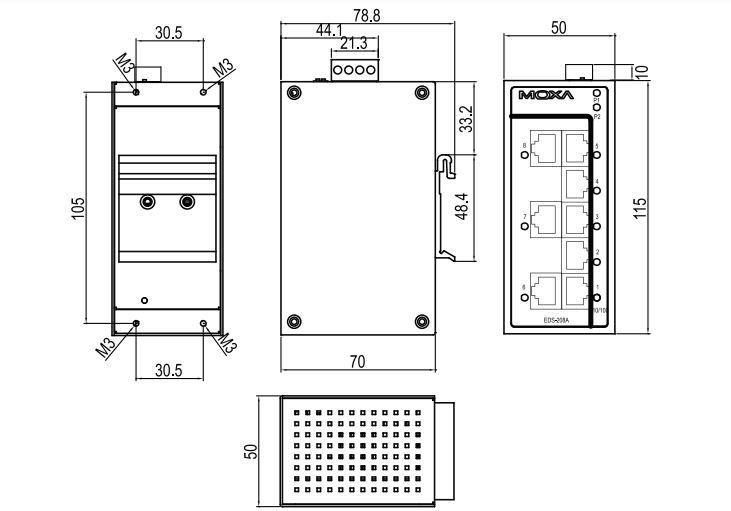

Kích thước lắp đặt (đơn vị = mm)
Gắn DIN-Rail
Tấm gắn ray DIN bằng nhôm đã được cố định vào mặt sau của EDS khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn thanh ray DIN, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng, như thể hiện trong các hình bên dưới.

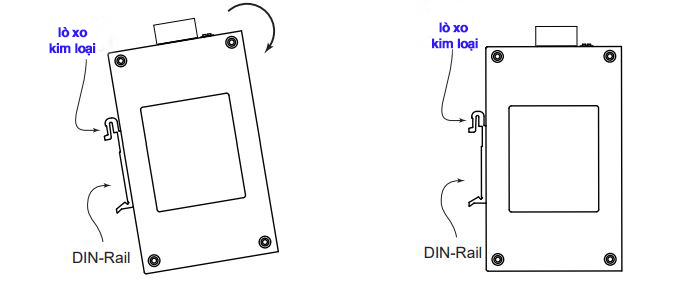

Bước 1: Chèn phần trên cùng của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng
Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như minh họa bên dưới
Để tháo EDS khỏi DIN-Rail, chỉ cần đảo ngược các Bước 1 và 2 ở trên
Gắn tường (tùy chọn)
Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS-205A/208A lên tường, như thể hiện trong các hình dưới đây

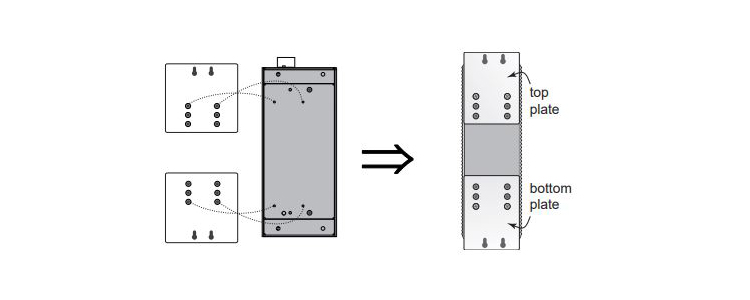

Bước 1: Tháo tấm nhôm DIN-Railattachment ra khỏi bảng điều khiển phía sau của EDS-205A/208A, sau đó gắn các tấm giá treo tường như minh họa trong sơ đồ ở bên phải
Bước 2: Gắn EDS-205A/208A lên tường cần 4 vít. Sử dụng công tắc, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm, như thể hiện trong hình bên phải.
Trước khi siết vít vào tường, hãy đảm bảo kích thước đầu và cán vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của các tấm gắn tường. Không vặn hoàn toàn các vít, chừa khoảng 2 mm để có chỗ trượt bảng giá treo tường giữa tường và các vít.

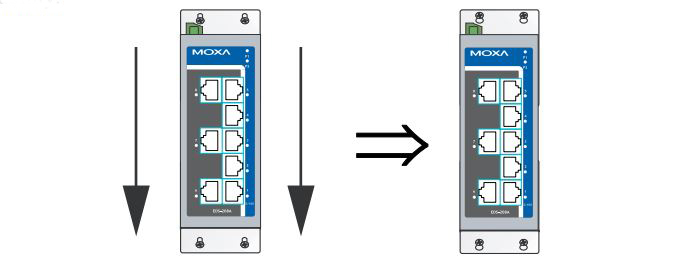

Bước 3: Khi các vít đã được cố định trên tường, hãy luồn bốn đầu vít qua các phần lớn của lỗ hình lỗ khóa, sau đó trượt EDS-205A/208A xuống dưới, như được chỉ dẫn. Siết chặt bốn vít để tăng độ ổn định.
Yêu cầu về hệ thống dây điện
Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn chính xác được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo rằng bạn đang sử dụng đúng điện áp. KHÔNG sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm.
Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 2006/95/EC và 2004/108/EC.
Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây.
Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.
Bạn cũng nên chú ý đến những điểm sau:
- Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau. Không chạy dây tín hiệu hoặc dây liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
- Bạn có thể sử dụng loại tín hiệu truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được bó lại với nhau.
- Giữ dây đầu vào và dây đầu ra tách biệt. Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.
Nối đất cho EtherDevice Switch
Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ ở chân đế (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị
Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại

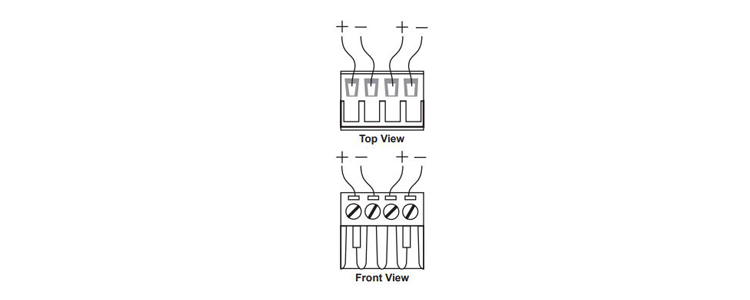

Đi dây các đầu vào nguồn dự phòng
Bước 1: Chèn dây AC/DC âm/dương vào các cực V-/V+.
Bước 2: Để giữ cho dây AC/DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi dẹt nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS.
Trước khi kết nối EtherDevice Switch với đầu vào nguồn AC/DC, hãy đảm bảo điện áp nguồn AC/DC ổn định.
Kết nối truyền thông
Các mẫu EDS-205A có 4 hoặc 5 cổng Ethernet 10/100BaseT(X) và 1 hoặc 0 (không) 100 cổng cáp quang đơn/đa chế độ BaseFX (đầu nối loại SC/ST). Các mẫu EDS-208A có 6, 7 hoặc 8 cổng Ethernet 10/100BaseT(X) và 2, 1 hoặc 0 (không) 100 cổng cáp quang đơn/đa chế độ BaseFX (đầu nối loại SC/ST).
Kết nối cổng Ethernet 10/100BaseT(X)

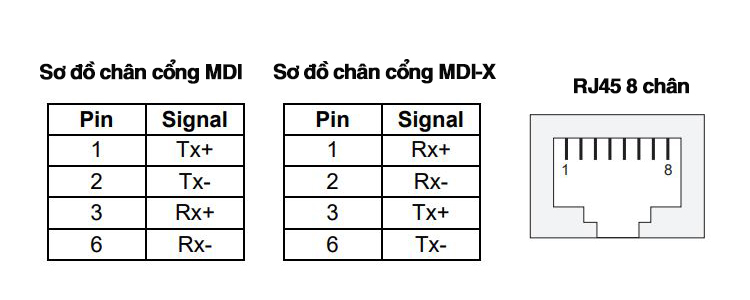

Các cổng 10/100BaseT(X) nằm trên bảng điều khiển phía trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Dưới đây, chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo.

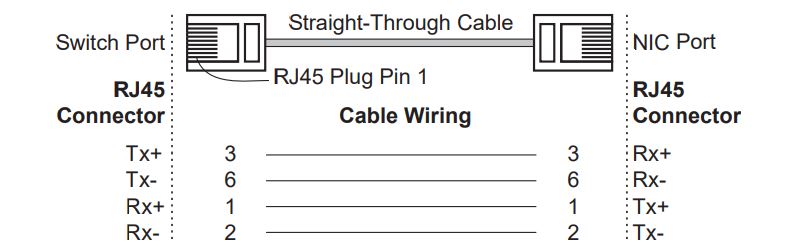

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)
Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)
Kết nối cổng Ethernet 100BaseFX

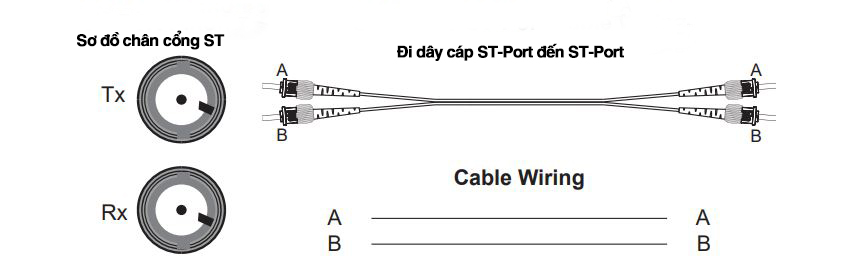

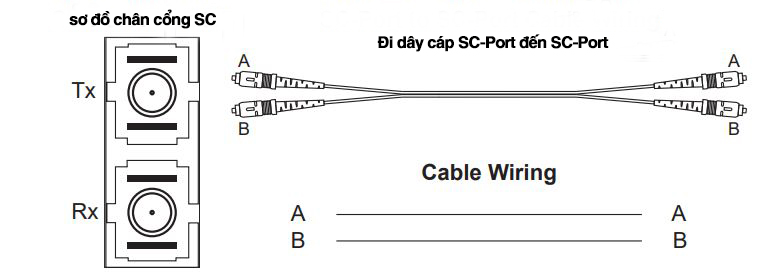

Khái niệm sau cổng và cáp SC/ST khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II; trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn.
Nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2 ).
Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze
Đầu vào nguồn dự phòng
Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện AC/DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp khác sẽ hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS.
Cài đặt công tắc DIP

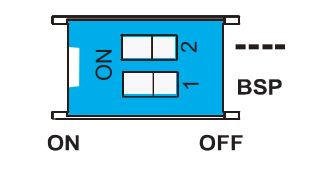

Công tắc DIP EDS-205A/208A |
Cài đặt mặc định cho mỗi Công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt Công tắc DIP sang vị trí BẬT
DIP Switch | Cài đặt | Mô tả |
------ | Phục vụ không có chức năng (dành riêng cho sử dụng trong tương lai) | |
BSP | Bật | Cho phép bảo vệ cơn bão phát sóng |
Tắt | Vô hiệu hóa bảo vệ bão phát sóng |
Để cài đặt công tắc DIP được cập nhật tích cực, hãy tắt nguồn rồi bật nguồn EDS
Đèn báo LED
Mặt trước của Moxa EtherDevice Switch chứa một số đèn LED chỉ báo. Chức năng của từng đèn LED được mô tả trong bảng bên dưới.
LED | Màu | Trạng thái | Mô tả |
P1 | Hổ phách | Bật | Nguồn đang được cung cấp cho đầu vào nguồn P1 |
Tắt | Nguồn không được cung cấp cho đầu vào nguồn P1 | ||
P2 | Hổ phách | Bật | Nguồn đang được cung cấp cho đầu vào nguồn P2 |
Tắt | Nguồn không được cung cấp cho đầu vào nguồn P2 | ||
10M | Vàng | Bật | Liên kết 10 Mbps của cổng TP đang hoạt động |
Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 10 Mbps. | ||
Tắt | Liên kết 10 Mbps của TP Port không hoạt động | ||
100M | Xanh | Bật | Liên kết 100 Mbps của cổng TP đang hoạt động |
Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 100 Mbps | ||
Tắt | Liên kết của 100Base TP Port không hoạt động |
Kết nối MDI/MDI-X tự động
Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp thẳng hoặc cáp chéo để kết nối EDS với thiết bị Ethernet
Chức năng tốc độ kép và chuyển mạch
Cổng RJ45 chuyển mạch 10/100 Mbps của Moxa EtherDevice Switch tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. Tất cả các kiểu Moxa EtherDevice Switch đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì. Chế độ bán song công/hoàn toàn song công cho các cổng RJ45 được chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ.
Chuyển mạch, lọc và chuyển tiếp
Mỗi khi một gói đến một trong các cổng được chuyển đổi, một quyết định được đưa ra để lọc hoặc chuyển tiếp gói. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giảm bớt phần còn lại của mạng khỏi nhu cầu xử lý chúng. Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên) được chuyển tiếp đến tất cả các cổng. EDS hoạt động ở chế độ chuyển mạch lưu và chuyển tiếp, giúp loại bỏ các gói xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng.
Chuyển mạch và học địa chỉ
EDS có một bảng địa chỉ có thể chứa tới 1024 địa chỉ, phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó, khi các nút được thêm hoặc xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để ưu tiên các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị rồi bật lại nguồn
Tự động đàm phán và cảm biến tốc độ
Tất cả các cổng Ethernet RJ45 của EDS đều hỗ trợ độc lập tự động đàm phán tốc độ ở chế độ 10BaseT và 100BaseTX, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây. Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mb/giây hoặc 100 Mb/giây, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo theo cách tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10 Mb/giây hoặc 100 Mb/giây. Nếu một cổng EDS RJ45 Ethernet được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u
Thông số kỹ thuật
Công nghệ | ||
Tiêu chuẩn | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control | |
Loại xử lý | Lưu trữ và chuyển tiếp | |
Kiểm soát lưu lượng | Điều khiển lưu lượng IEEE 802.3x, điều khiển lưu lượng áp suất ngược | |
Giao diện | ||
Cổng RJ45 | Tốc độ đàm phán tự động 10/100BaseT(X), chế độ song công F/H và kết nối MDI/MDI-X tự động | |
Cổng cáp quang | Cổng 100BaseFX (đầu nối SC/ST, đa/đơn chế độ) | |
Đèn báo LED | P1, P2 (Nguồn), 10/100M (cổng TP) và 100M (Cổng cáp quang) | |
Dip Switch | bật/tắt tính năng chống bão phát sóng | |
Cáp quang | 100BaseFX | |
Multi-mode | Single-mode | |
Bước sóng | 1300 nm | 1310 nm |
Max. TX | -10 dBm | 0 dBm |
Min. TX | -20 dBm | -5 dBm |
Độ nhạy RX | -32 dBm | -34 dBm |
Ngân sách liên kết | 12 dB | 29 dB |
Khoảng cách điển hình |
5 km (sử dụng cáp [50/125μm, 800 MHz*km]) |
40 km (sử dụng cáp [9/125 μm, 3,5 PS/(nm*km)]) |
4 km (sử dụng cáp [62,5/125μm, 500 MHz*km]) | ||
Bão hòa | -6 dBm | -3 dBm |
Nguồn | ||
Điện áp đầu vào | 12/24/48 VDC (9,6 đến 60 VDC), 18 đến 30VAC (47 đến 63 Hz) | |
Dòng điện đầu vào @ 24VDC |
0.1A (EDS-205A) 0.11A (EDS-205A-M/S) 0.13A (EDS-208A) 0.17A (EDS-208A-M/S) 0.22A (EDS-208A-MM/SS) |
|
Sự liên quan | Khối thiết bị đầu cuối 4 tiếp điểm có thể tháo rời | |
Quá tải | 1.1A | |
Sự bảo vệ | ||
Bảo vệ phân cực ngược | Hiện có | |
Tính chất vật lý | ||
Vỏ | Bảo vệ IP30, vỏ kim loại | |
Kích thước |
EDS-208A Series: 50 x 115 x 70 mm EDS-205A: 30 x 115 x 70 mm EDS-208A Series: 275 g EDS-205A: 175 g |
|
Cài đặt | Gắn DIN-Rail, Treo tường (với bộ tùy chọn) | |
Giới hạn môi trường | ||
Nhiệt độ hoạt động |
-10 đến 60°C (14 đến 140°F) -40 đến 75°C (-40 đến 167°F) đối với kiểu máy -T |
|
Nhiệt độ bảo quản | -40 đến 85°C (-40 đến 185°F) | |
Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) | |
Phê duyệt quy định | ||
An toàn | UL508 (đang chờ xử lý) | |
Vị trí nguy hiểm | UL/cUL Class I, Division 2, Groups A, B, C, and D; ATEX Class I, Zone 2, Ex nC nL IIC T4 (đang chờ xử lý) | |
EMI | FCC Part 15, CISPR (EN55022) class A | |
EMS |
EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3 EN61000-4-8 EN61000-4-11 |
|
Sốc | IEC 60068-2-27 | |
Tường lửa | IEC 60068-2-32 | |
Rung | IEC 60068-2-6 |
Trên đây là hướng dẫn cơ bản của BKAII cho việc cài đặt các dòng switch EDS-205A và EDS-208A hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
