Bài viết này BKAII giới thiệu đến các bạn hướng dẫn lắp đặt Fieldbus Gateway MGate 5111 Series hãng MOXA nhé!

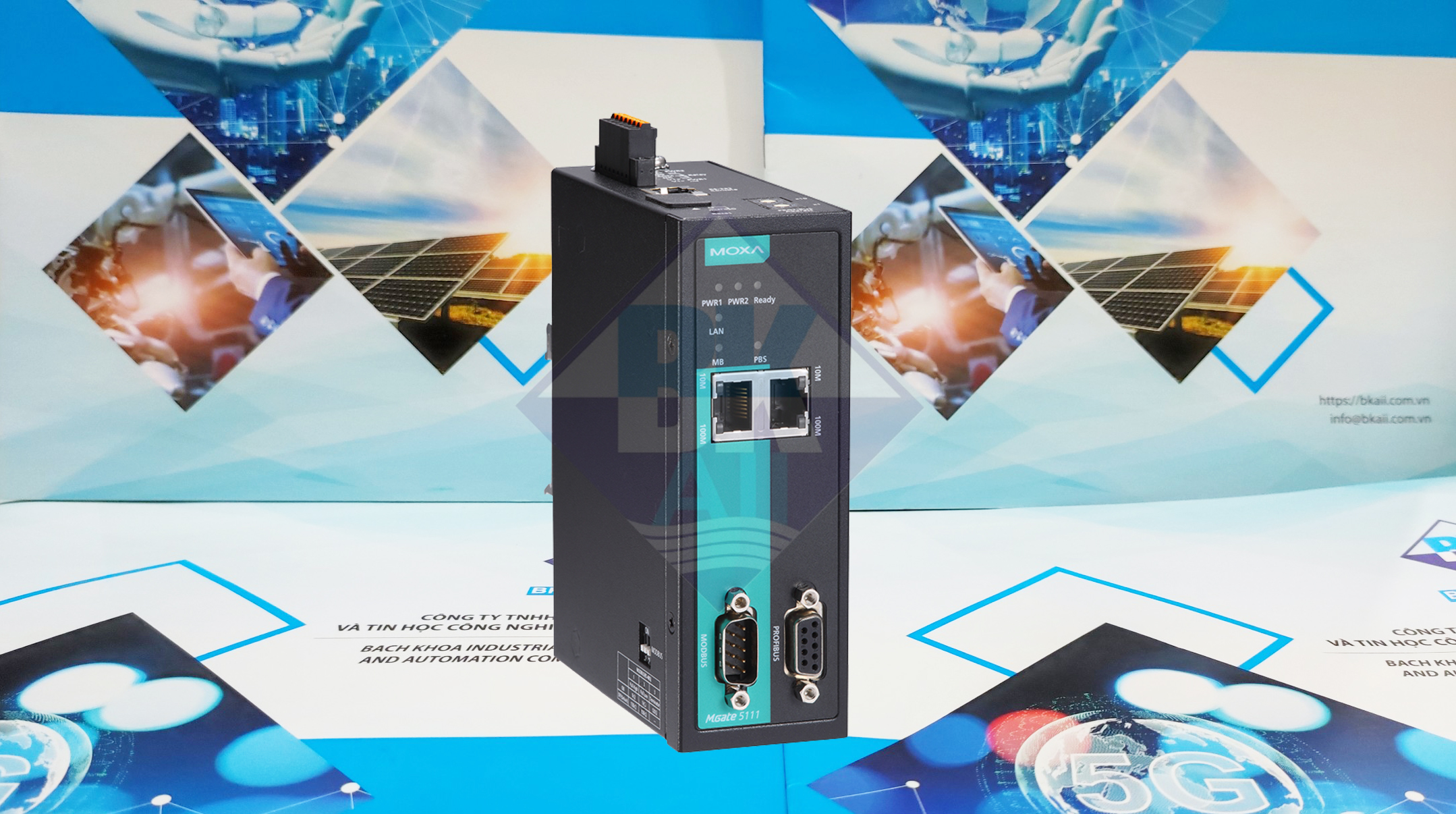

Mgate 5111 là một gateway Ethernet công nghiệp dành cho giao tiếp mạng phụ Modbus RTU/ASCII/TCP, PROFINET và EtherNet/IP tới PROFIBUS.

Danh sách kiểm tra gói hàng

Trước khi cài đặt MGate 5111, hãy xác minh rằng gói chứa các mục sau:

  • MGate 5111
  • Hướng dẫn cài đặt nhanh
  • Thẻ bảo hành

Phụ kiện tùy chọn (có thể mua riêng)

  • Mini DB9F-to-TB: DB9-female-to-terminal-block connector
  • WK-51-01: Bộ treo tường, rộng 51 mm

Giới thiệu phần cứng

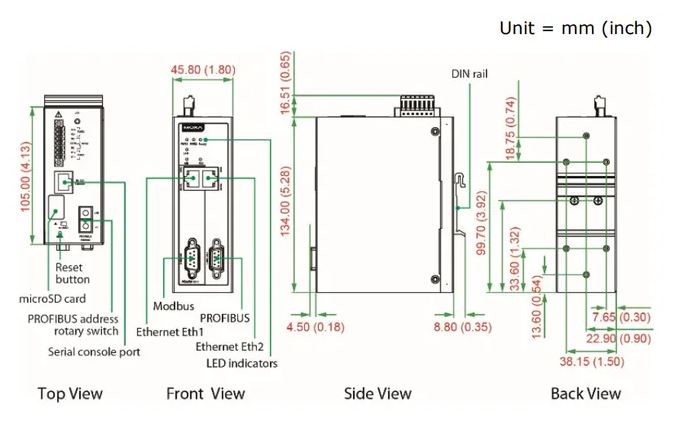

Kích thước

Các chỉ số LED

LED Màu Mô tả
PWR 1, PWR 2 Xanh lá Nguồn bật
Tắt Tắt nguồn
Ready Xanh lá Ổn định: Bật nguồn và thiết bị hoạt động bình thường
Nhấp nháy: Thiết bị đang phản hồi với chức năng định vị của phần mềm
Đỏ

Ổn định: Bật nguồn và thiết bị đang khởi động

Nhấp nháy: Cho biết xung đột IP hoặc máy chủ DHCP hoặc BOOTP không phản hồi đúng cách

Nhấp nháy nhanh: thẻ nhớ microSD lỗi

LAN Màu xanh lá (Chỉ nhấp nháy)

Cổng Ethernet đang nhận hoặc truyền dữ liệu

Modbus TCP Client: Đang giao tiếp với Modbus

Máy chủ Modbus TCP: Đang giao tiếp với Modbus

Adapter EtherNet/IP: Giao tiếp EtherNet/IP đang trao đổi dữ liệu

PROFINET I0 device: Giao tiếp PROFINET đang trao đổi dữ liệu

Đỏ (Chỉ nhấp nháy)

Đã xảy ra lỗi giao tiếp

Modbus TCP Client:

  • Đã nhận được mã ngoại lệ hoặc lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra)

  • Hết thời gian chờ lệnh (thiết bị phụ không phản hồi)
    Hết thời gian chờ kết nối TCP

Máy chủ Modbus TCP:

  • Nhận được mã chức năng không hợp lệ hoặc lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra)
  • Đã truy cập địa chỉ đăng ký hoặc địa chỉ coil không hợp lệ

Adapter EtherNet/IP: Kết nối bị từ chối do cấu hình không chính xác

Tắt Không giao tiếp
MB * Màu xanh lá cây (Chỉ nhấp nháy) Modbus đang nhận hoặc truyền dữ liệu
Đỏ
(Nhấp nháy
chỉ)

Đã xảy ra lỗi giao tiếp

Chế độ master:

  • Đã nhận được mã ngoại lệ hoặc lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra)
  • Hết thời gian chờ lệnh (thiết bị phụ không phản hồi)

Chế độ slave:

  • Nhận được mã chức năng không hợp lệ hoặc lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra)
  • Đã truy cập địa chỉ đăng ký hoặc địa chỉ coil không hợp lệ
Tắt Không giao tiếp
PBS Màu xanh lá cây (Chỉ nhấp nháy) PROFIBUS đang nhận hoặc truyền dữ liệu
Đỏ (Ổn định) Lỗi trong cấu hình hoặc dữ liệu tham số
Tắt PROFIBUS ngoại tuyến hoặc ID Slave bị sai
Eth 1, Eth2 Xanh lá Cho biết kết nối Ethernet 100 Mbps
Hổ phách Cho biết kết nối Ethernet 10 Mbps
Tắt Cáp Ethernet bị ngắt kết nối

* Chỉ cho biết trạng thái giao tiếp nối tiếp, đối với trạng thái Modbus TCP, vui lòng tham khảo chỉ báo LED LAN

Nút reset

Khôi phục MGate về cài đặt mặc định của nhà sản xuất bằng cách sử dụng một vật nhọn (chẳng hạn như kẹp giấy được duỗi thẳng) để giữ nút reset cho đến khi đèn LED Ready ngừng nhấp nháy (khoảng năm giây).

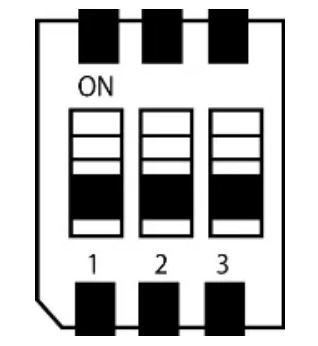

Pull-Up, Pull-Down và Terminator cho RS-485 (Modbus)

Trên bảng điều khiển bên trái của MGate 5111, bạn sẽ tìm thấy các công tắc DIP để điều chỉnh điện trở kéo lên của mỗi cổng nối tiếp, một điện trở kéo xuống và một đầu cuối.

SW MODBUS
1 2 3
Điện trở Pull-up Điện trở Pull-down Terminator
ON 1 KO 1 KO 1200
OFF 150 IM
(Default)
150 KO
(Default)
– (default)

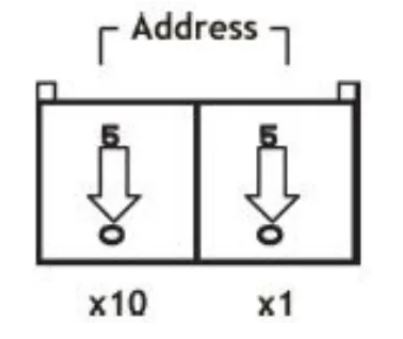

Công tắc xoay



Trước khi giao tiếp, bạn phải gán một ID slave cho PROFIBUS slave, nếu bạn muốn gán một địa chỉ trong khoảng từ 0 đến 99, bạn cần thay đổi công tắc xoay sang địa chỉ mong muốn. Nếu bạn muốn chỉ định một địa chỉ lớn hơn 99, bạn phải đặt nó qua web giao diện điều khiển.

Quy trình cài đặt phần cứng

  • Kết nối bộ đổi nguồn. Kết nối đường dây điện 12-48VDC hoặc nguồn điện DIN-rail với khối đầu cuối của MGate 5111. Đảm bảo rằng bộ chuyển đổi được kết nối với ổ cắm được nối đất.
  • Sử dụng cáp PROFIBUS để kết nối MGate với PROFIBUS PLC hoặc PROFIBUS chính khác.
  • Sử dụng cáp Ethernet để kết nối MGate với máy khách Modbus TCP, thiết bị máy chủ Modbus TCP, bộ điều khiển PROFINET IO hoặc thiết bị quét EtherNet/IP.

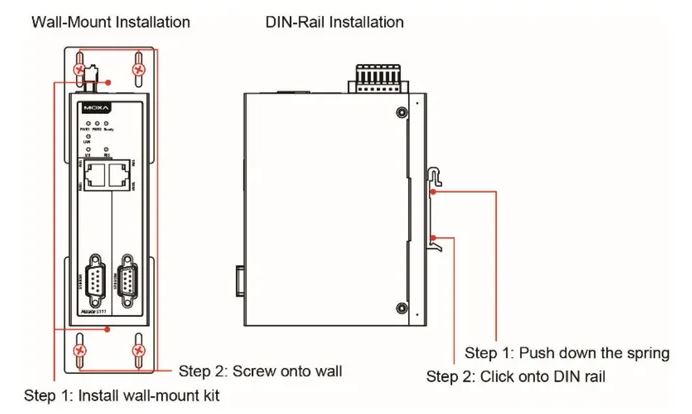

  • MGate 5111 được thiết kế để gắn vào thanh ray DIN hoặc gắn trên tường. Để lắp thanh ray DIN, hãy ấn lò xo xuống và gắn đúng cách vào thanh ray DIN cho đến khi nó "ăn khớp" vào đúng vị trí. Để gắn tường, hãy lắp bộ giá treo tường (tùy chọn) trước rồi vặn thiết bị vào tường.

Treo tường hoặc tủ

Hai tấm kim loại được cung cấp để gắn thiết bị lên tường hoặc bên trong tủ. Gắn các tấm vào mặt sau của thiết bị bằng vít. Với các tấm được gắn vào, hãy sử dụng vít để gắn thiết bị lên tường. Đầu của các vít phải có đường kính từ 5 đến 7 mm, các trục có đường kính từ 3 đến 4 mm và chiều dài của các vít phải lớn hơn 10.5 mm.

Đối với mỗi vít, đầu phải có đường kính từ 6 mm trở xuống và trục phải có đường kính từ 3.5 mm trở xuống.

Thông tin cài đặt phần mềm

Vui lòng tải xuống hướng dẫn sử dụng và DSU (Tiện ích Tìm kiếm Thiết bị) từ Moxa web: www.moxa.com. Vui lòng tham khảo Hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng Tiện ích Tìm kiếm Thiết bị.

MGate 5111 cũng hỗ trợ đăng nhập thông qua web trình duyệt.

  • Địa chỉ IP mặc định: 192.168.127.254
  • Tài khoản mặc định: Admin
  • Mật khẩu mặc định: moxa

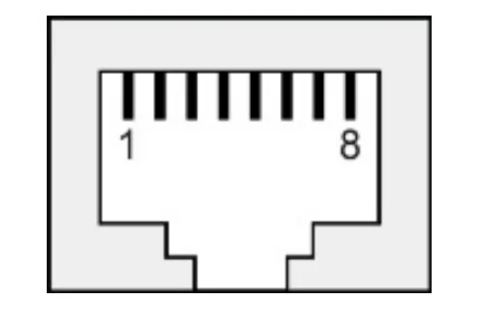

 Cổng Ethernet (RJ45)

Pin Tín hiệu
1 Tx +
2 Tx -
3 Rx +
6 Rx -

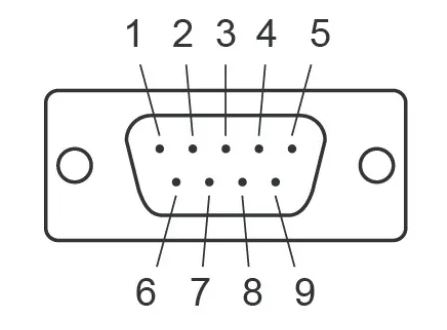

Cổng nối tiếp Modbus (DB9 male)

Pin RS232 RS422/RS485 (4W) RS485 (2W)
1 DCD TxD- (A) -
2 RDX TxD + (B) -
3 TXD RxD + (B) Dữ liệu + (B)
4 DR RxD- (A) Dữ liệu- (A)
5* GND GND GND
6 DSR - -
7 RTS - -
8 CTS - -
9 - - -

*Tín hiệu mặt đất

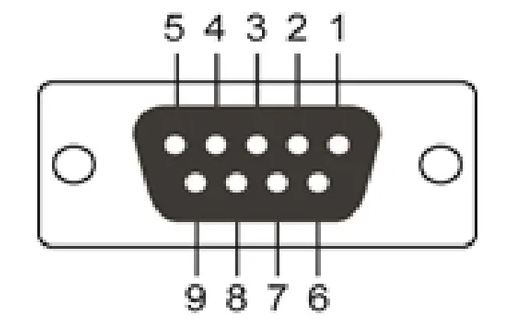

Cổng nối tiếp PROFIBUS (DB9 Female)

Pin Tín hiệu
1 -
2 -
3 PROFIBUS D +
4 RTS
5 Tín hiệu chung
6 5V
7 -
8 PROFIBUS D-
9 -

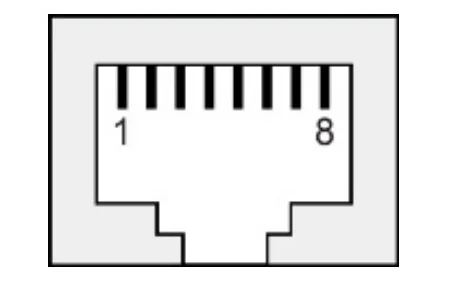

Cổng điều khiển (RS-232)

Dòng MGate 5111 có thể sử dụng cổng nối tiếp RJ45 để kết nối với PC nhằm cấu hình thiết bị.

Pin Tín hiệu
1 DSR
2 RTS
3 GND
4 TXD
5 RXD
6 DCD
7 CTS
8 DTR


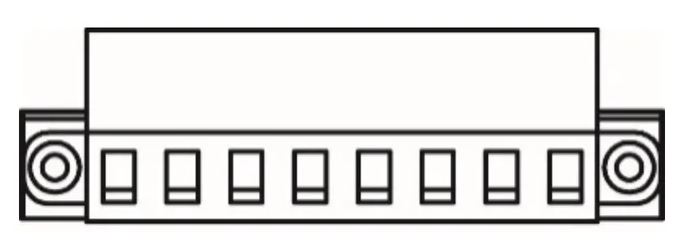

Sơ đồ đầu vào nguồn điện và đầu ra rơ le

  V2 + V2-   V1 + V1-
Bảo vệ
Mặt đất
DC
Power
Đầu vào 2
DC
Power
Đầu vào 2
N.O.

Chung

N.C. DC
Power
Đầu vào 1
DC
Power
Đầu vào 1

Thông số kỹ thuật

Điện áp vào 12 đến 48VDC
Mức tiêu thụ nguồn (Đánh giá đầu vào) 12 đến 48VDC, 416mA (tối đa)
Nhiệt độ hoạt động

Mô hình tiêu chuẩn:

Nhiệt độ từ 0 đến 60°C (32 đến 140°F)

Mở rộng: -40 đến 75°C (-40 đến 167°F)

Nhiệt độ lưu trữ -40 đến 85°C (-40 đến 185°F)



 Thông tin ATEX và IECEx

DEMKO Số chứng chỉ: 17 ATEX 1848X IECEx Số chứng chỉ: IECEx UL 17.0019X
Phạm vi nhiệt độ môi trường: 0°C đến 6 °C (đối với kiểu máy không có hậu tố –T) -40°C đến 75°C (đối với kiểu máy chỉ có hậu tố -T)

Chuỗi chứng nhận: Ví dụ: nA nC IIC T4 Gc

Tiêu chuẩn được đề cập: EN 60079-0: 2012 + A11: 2013/IEC 60079-0 6th Ed. VÀ EN 60079-15: 2010/IEC 60079-15 4th Ed.

Các điều kiện sử dụng an toàn:

  • Thiết bị Truyền thông Ethernet được thiết kế để gắn trong vỏ IP54 có thể tiếp cận với công cụ và sử dụng trong khu vực ô nhiễm không quá mức độ 2 như được xác định bởi IEC/EN 60664
  • Phải sử dụng dây dẫn thích hợp để sử dụng ở nhiệt độ môi trường lớn hơn 86°C cho đầu nối nguồn điện.
  • Phải sử dụng dây dẫn 4 mm² khi sử dụng kết nối với vít tiếp đất bên ngoài.
  • Phải có các quy định, cả trong thiết bị hoặc bên ngoài thiết bị, để ngăn ngừa điện áp danh địnhtage không bị vượt quá bởi nhiễu thoáng qua hơn 140% điện áp.

Khi nối dây tiếp điểm rơ le (R), đầu vào kỹ thuật số (DI) và đầu vào nguồn (P1/P2), chúng tôi khuyên bạn nên sử dụng AWG (American Wire Gauge) 16-24 làm cáp và các đầu nối cáp loại chân cắm tương ứng. Đầu nối có thể chịu được mô-men xoắn tối đa là 5 pound-inch. Định mức nhiệt độ dây ít nhất phải là 105°C.

Một vài lưu ý

  • Đối với việc lắp đặt ở những vị trí nguy hiểm: Các thiết bị này phải được lắp đặt trong một vỏ bọc có nắp hoặc cửa có thể tháo rời dụng cụ, phù hợp với môi trường.
  • Không ngắt kết nối thiết bị trừ khi nguồn điện đã được ngắt, hoặc khu vực được xác định là không nguy hiểm.
  • Việc thay thế bất kỳ thành phần nào có thể làm giảm tính phù hợp.
  • Sự tiếp xúc với một số chất hóa chất có thể làm hóa tính chất kéo dài của các vật liệu dùng trong thiết bị sau: thiết bị rơle kín u21.
  • Thiết bị và nhãn phải được lau bằng vải khô.
  • Thiết bị chỉ có thể được kết nối với nguồn điệntuân thủ UL60950, UL61010-1 hoặc UL61010-2-201 An toàn Cực thấp Voltages (SELV).

Trên đây là hướng dẫn cài đặt Mgate 5111 mà BKAII giới thiệu đến các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
