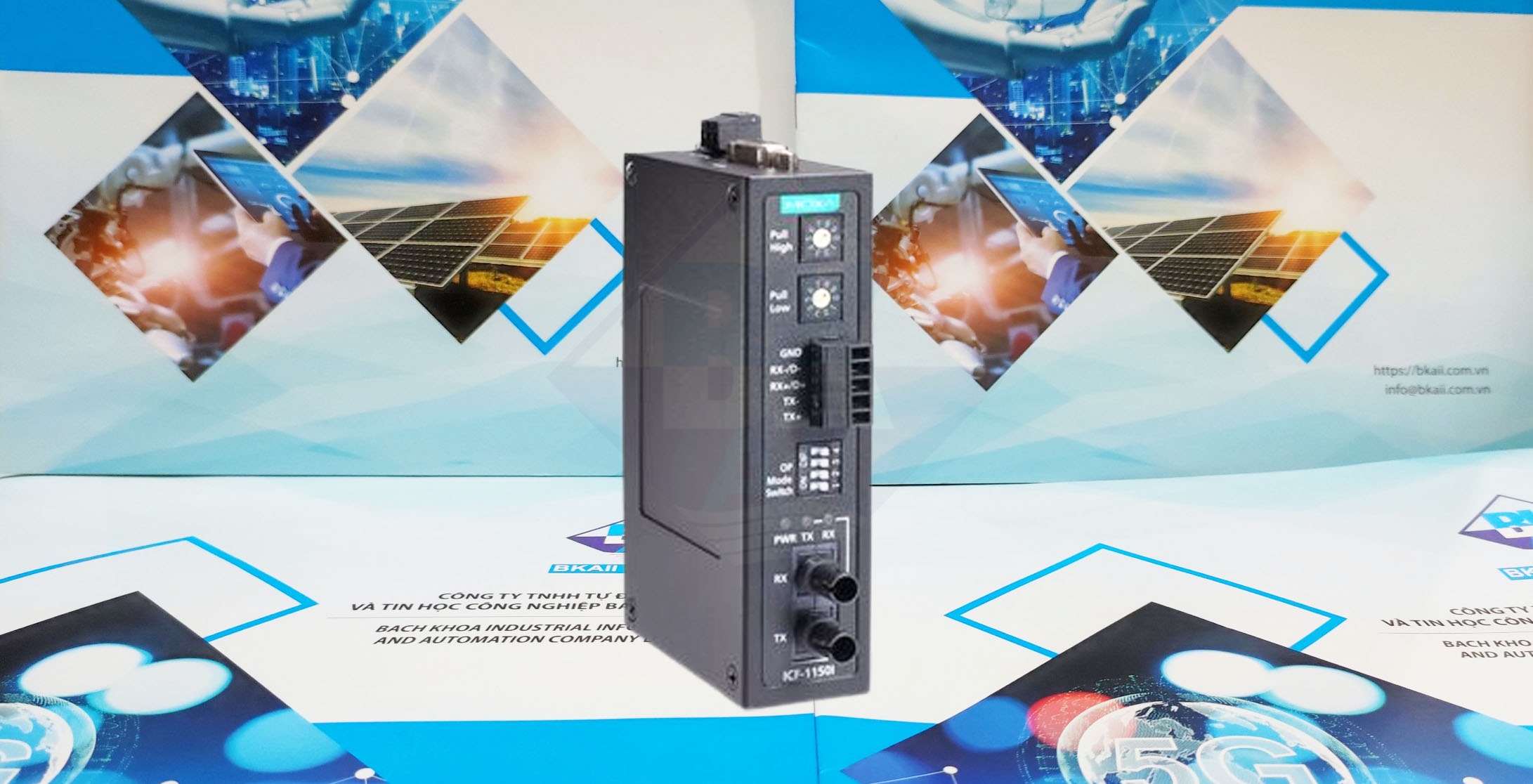

ICF-1150 Industrial RS-232/422/485 to Fiber Converterscủa hãng Moxa- Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. ICF-1150 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng...
Dòng bộ chuyển đổi ICF-1150 có mạch đa giao diện có thể xử lý giao diện nối tiếp RS-232 và RS-422/485, cũng như sợi quang đa chế độ hoặc đơn chế độ. Bộ chuyển đổi sê-ri ICF-1150 mở rộng khoảng cách truyền nối tiếp lên tới 5 km (ICF-1150-M, với sợi quang đa mode) hoặc lên tới 40 km (ICF-1150-S, với sợi quang đơn mode)
Tại sao phải chuyển đổi nối tiếp thành cáp quang?
Truyền thông cáp quang không chỉ mở rộng khoảng cách liên lạc mà còn cung cấp nhiều tính năng hữu ích.
- Khả năng miễn nhiễm điện từ: Sợi quang không bị ảnh hưởng bởi nhiễu điện từ và nhiễu tần số vô tuyến. Nó cung cấp một con đường giao tiếp rõ ràng và miễn dịch với cuộc nói chuyện chéo.
- Cách điện: Sợi quang là chất cách điện; sợi thủy tinh loại bỏ nhu cầu sử dụng dòng điện làm phương tiện liên lạc.
- Bảo mật: Không thể khai thác sợi quang bằng các phương tiện điện tử thông thường và rất khó khai thác bằng quang học. Hơn nữa, các tín hiệu liên lạc vô tuyến và vệ tinh có thể được bắt dễ dàng để giải mã.
- Độ tin cậy, bảo trì: Sợi không bị ảnh hưởng bởi các điều kiện nhiệt độ và độ ẩm bất lợi, không bị ăn mòn hoặc mất tín hiệu và không bị ảnh hưởng bởi đoản mạch, điện áp tăng hoặc tĩnh điện
Bảo vệ nguồn ngược
Tính năng Bảo vệ nguồn điện ngược cung cấp khả năng bảo vệ bổ sung chống lại việc vô tình kết nối cáp nguồn với thiết bị đầu cuối sai. Bộ chuyển đổi tự động phát hiện dây nguồn nào là dương và dây nào là âm, sau đó điều chỉnh nguồn điện cho phù hợp.
Giao tiếp 3 chiều

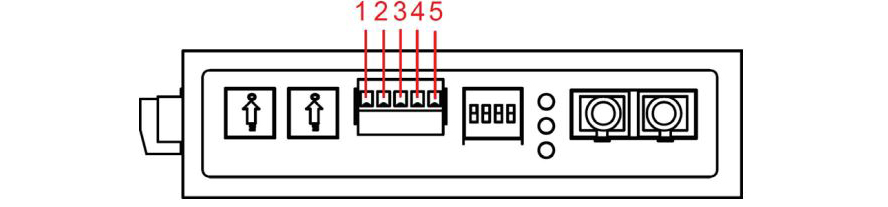

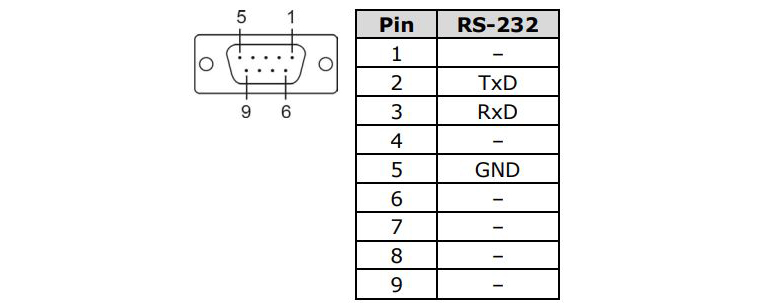

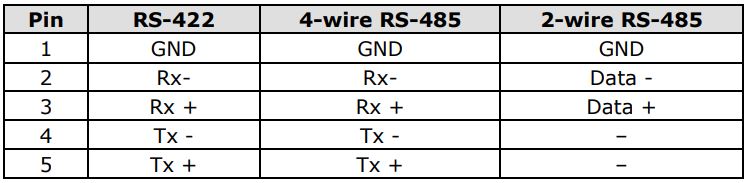

Dòng ICF-1150 hỗ trợ 2 cổng nối tiếp. Đầu nối D-sub dành cho giao tiếp RS232 và khối đấu dây có thể tháo rời dành cho giao tiếp RS422 hoặc RS485. 3 cổng (2 cổng nối tiếp và một cổng cáp quang) hoàn toàn độc lập. Khi bộ chuyển đổi sê-ri ICF-1150 nhận dữ liệu từ bất kỳ cổng nào, nó sẽ gửi dữ liệu ra ngoài qua 2 cổng còn lại. Ví dụ, khi bộ chuyển đổi sê-ri ICF-1150 nhận lệnh từ Master từ xa qua cổng cáp quang, nó sẽ chuyển đổi lệnh và truyền lệnh đó qua cổng RS232 và cổng RS422/485 cùng lúc. Vì vậy, nếu người dùng đang cố gắng giám sát một hệ thống chạy trên mạng RS485, thì không cần sử dụng bộ chuyển đổi RS232 sang RS485 bổ sung để kết nối cổng nối tiếp của máy tính xách tay với bus RS485.
ICF-1150 được thiết kế để nhận dữ liệu từ một cổng và gửi dữ liệu đến các cổng khác. Nếu ICF-1150 nhận dữ liệu từ 2 cổng cùng lúc, lỗi dữ liệu có thể xảy ra trên tất cả các cổng RX

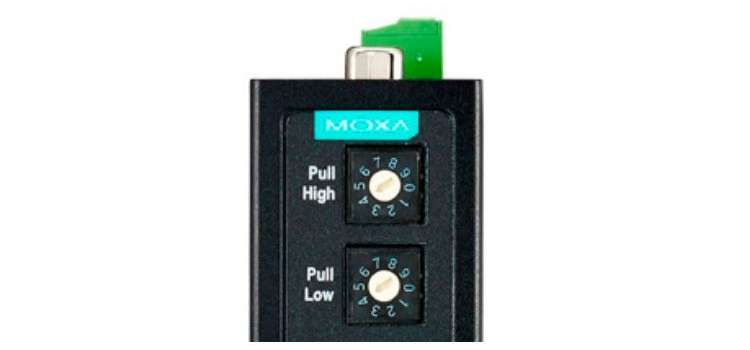

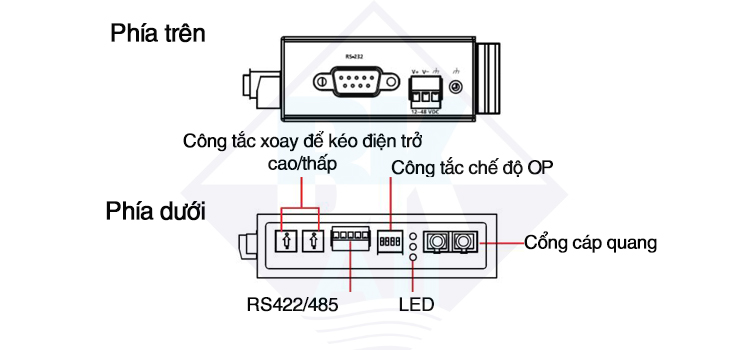

Công tắc xoay để cài đặt điện trở Pull Up/Down
Vì cổng RS485 có thể hỗ trợ kết nối nhiều điểm rơi hoặc kết nối chuỗi nối tiếp, nên các kỹ sư hệ thống có thể kết nối công tơ, RTU, đầu đọc và nhiều thiết bị khác với nhau trên cùng một bus. Trở kháng của đường dữ liệu sẽ tăng theo số lượng thiết bị nối tiếp trên cùng một bus. Để hệ thống hoạt động, ICF-1150 có một cài đặt để điều chỉnh điện trở kéo lên/xuống. Chỉ cần xoay nút xoay để tìm giá trị điện trở tốt nhất cho hệ thống mà không cần tháo ICF-1150 khỏi thanh ray DIN. (Cài đặt mặc định là 1k cho cả hai công tắc.)
Điện trở Pull Up/Down
Công tắc DIP cho Bộ kết thúc có thể lựa chọn
Điện trở kết thúc cho nhiều sản phẩm thuộc loại này được thiết lập bằng nút nối nằm bên trong vỏ sản phẩm. Để vô hiệu hóa hoặc thay đổi cường độ của điện trở, người dùng phải mở vỏ để đặt lại dây nhảy. Moxa cung cấp giải pháp thân thiện hơn cho phép người dùng đặt điện trở kết thúc bằng công tắc DIP nằm bên ngoài vỏ của bộ chuyển đổi ICF-1150
Không cần cấu hình cho cài đặt tốc độ truyền
ICF-1150 hoạt động ở bất kỳ tốc độ truyền nào từ 50 bps đến 921,6 kbps. ICF-1150 chỉ cần chuyển đổi tín hiệu qua lại giữa nối tiếp (RS-232, RS-422 hoặc RS-485) và sợi quang. Vì ICF-1150 không cần diễn giải tín hiệu nên nó không cần biết tốc độ truyền của thiết bị truyền
Cài đặt mặc định của ICF-1150I là tốc độ truyền tự động. Nếu bạn cần sử dụng tốc độ truyền cố định, thì bạn sẽ cần sử dụng công tắc DIP để thực hiện cấu hình
Chế độ Ring
Để cho phép một thiết bị nối tiếp bán song công giao tiếp với nhiều thiết bị bán song công được kết nối với vòng cáp quang, hãy định cấu hình ICF-1150 cho "chế độ Ring " bằng cách đặt công tắc DIP "SW3" ở vị trí "Bật". Cổng Tx của một thiết bị ICF-1150 cụ thể kết nối với cổng Rx của bộ chuyển đổi lân cận để tạo thành vòng. Lưu ý rằng khi một nút truyền tín hiệu, tín hiệu sẽ di chuyển xung quanh vòng cho đến khi nó quay trở lại bộ phận truyền, sau đó sẽ chặn tín hiệu. Người dùng nên đảm bảo rằng tổng chiều dài vòng sợi nhỏ hơn 100 km khi sử dụng mô hình đơn mode hoặc mô hình đa chế độ.
Đặc trưng
• Truyền "Ring" hoặc "Điểm tới Điểm"
• Mở rộng khoảng cách truyền RS-232/422/485: lên đến 40 km với chế độ đơn ICF-1150-S series, lên đến 5 km với đa chế độ ICF-1150-M series
• Hỗ trợ tốc độ truyền lên tới 921,6 kbps
• Cách ly điện 3 chiều (dành cho kiểu máy –I)
• Nhiệt độ hoạt động rộng từ -40 đến 85°C (dành cho kiểu máy “T”)
• Chứng nhận C1D2, ATEX và IECEx cho môi trường công nghiệp khắc nghiệt
Danh sách kiểm tra gói hàng
Trước khi cài đặt ICF-1150, hãy xác minh rằng gói có chứa mục sau đây:
• Bộ chuyển đổi quang ICF-1150
• Hướng dẫn cài đặt nhanh (bản in)
• Thẻ bảo hành

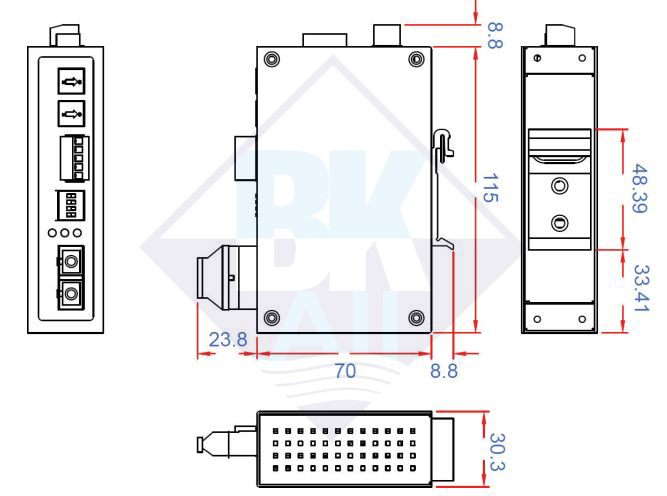

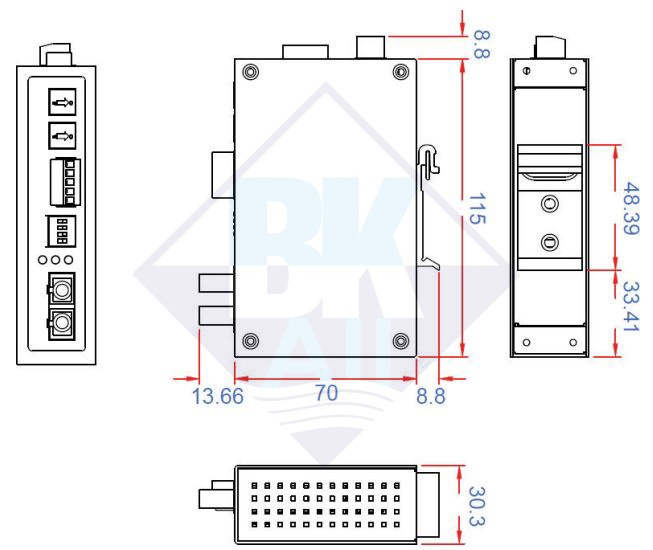

Kích thước lắp đặt (đơn vị: mm)
Cảnh báo phóng tĩnh điện!
Để bảo vệ sản phẩm khỏi hư hỏng do phóng tĩnh điện, chúng tôi khuyên bạn nên đeo thiết bị nối đất khi xử lý sản phẩm ICF-1150 của mình

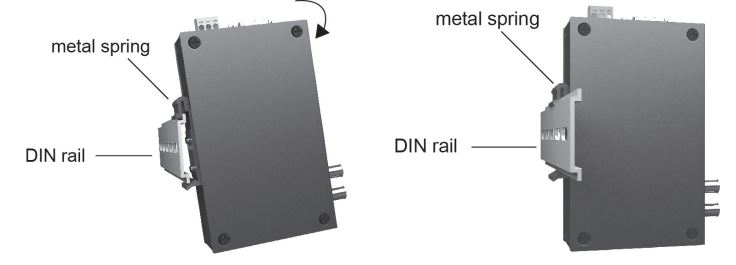

Gắn kết (trong vỏ bọc hoặc bảng điều khiển công nghiệp)
Tấm gắn thanh ray DIN bằng nhôm phải được cố định vào mặt sau của ICF-1150 khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm thanh ray DIN vào ICF-1150, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên cùng, như thể hiện trong các hình bên dưới
Bước 1: Chèn phần trên cùng của DINrail vào khe ngay bên dưới lò xo kim loại cứng
Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới
Để tháo sê-ri ICF-1150 khỏi thanh ray DIN, chỉ cần làm ngược lại Bước 1 và 2 ở trên

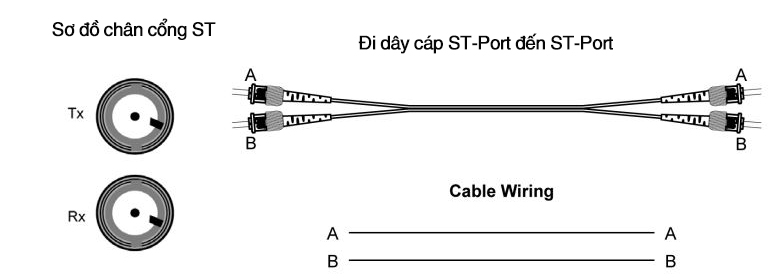

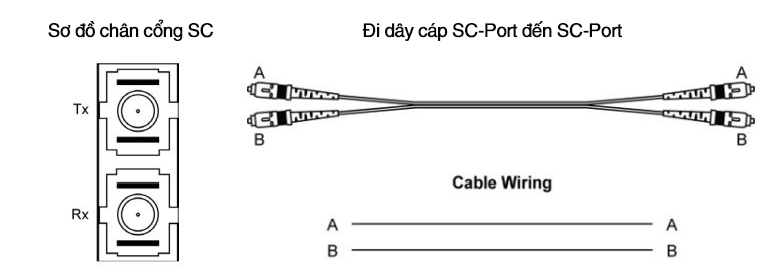

Cáp quang
Thông tin ATEX và IECEx
1. Số chứng nhận:
DEMKO 10 ATEX 0917344X
IECEx UL 13.0044X
2. Phạm vi môi trường:
Các model không có hậu tố “-T”: 0 đến 60°C
Các model có hậu tố “T”: -40 đến 85°C
3. Chuỗi chứng nhận: Ex ec IIC T4 Gc
4. Các tiêu chuẩn bao gồm: EN IEC 60079-0:2018, EN IEC 60079-7:2015 +A1:2018
5. IEC 60079-0, Phiên bản 7, IEC 60079-7, Phiên bản 5.1 Điều kiện sử dụng an toàn:
• Các thiết bị giao tiếp Ethernet phải được gắn trong vỏ bọc IP54 có thể tiếp cận bằng công cụ theo IEC/EN 60079-0 và được sử dụng trong khu vực không quá ô nhiễm độ 2 theo định nghĩa của IEC/EN 60664-1.
• Các điều khoản phải được thực hiện để ngăn chặn nhiễu loạn nhất thời vượt quá điện áp định mức hơn 140%.
6. Khối đầu cuối (J1, J2) phù hợp với 14 đến 28 AWG (3,31-0,08 mm2), với mô-men xoắn = 1,7 lb-in. Tiết diện của dây dẫn PE là Sp=3,31 mm2. Dây dẫn được sử dụng để nối đất tối thiểu là 12 AWG.
7. Dây dẫn phù hợp để sử dụng ở nhiệt độ môi trường xung quanh là 91°C phải được sử dụng cho đầu nối nguồn điện
Đây là sản phẩm laser/LED loại 1. Đừng nhìn chằm chằm vào tia laser
Tuyên bố của Ủy ban Truyền thông Liên bang
FCC: Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động tuân theo hai điều kiện sau:
1. Thiết bị này không được gây nhiễu có hại
2. Thiết bị này phải chấp nhận mọi nhiễu sóng nhận được, kể cả nhiễu sóng có thể gây ra hoạt động không mong muốn.
Cài đặt
Có 4 công tắc DIP ở mặt trước của ICF-1150
| Cài đặt | Switch 1 | Switch 2 |
| RS422 | Bật | Tắt |
| RS485 2 dây | Tắt | Bật |
| RS485 4 dây | Tắt (mặc định) | Tắt (mặc định) |
| Chế độ sợi quang | Switch 3 |
| Chế độ Ring | Bật |
| Chế độ điểm tới điểm | Tắt (mặc định) |
| 120Ω Terminator | Switch 4 |
| Enable | Bật |
| Vô hiệu hóa | Tắt (mặc định) |
Đối với người dùng Fiber Ring:
Nếu đèn LED Rx của bộ chuyển đổi phát sáng liên tục, hãy tháo cáp quang rồi kết nối lại. Đèn LED Rx không còn phát sáng liên tục.
LƯU Ý: "Chế độ Ring" chỉ có thể được sử dụng cho các ứng dụng bán song công.

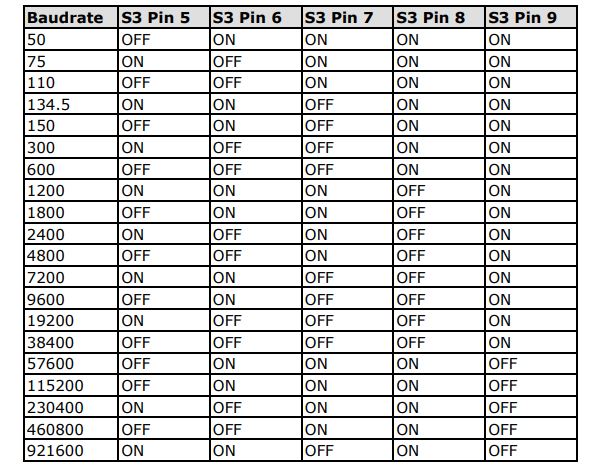

Công tắc DIP S3 được đặt bên trong ICF-1150. Khi ICF-1150 ở chế độ RS-485, hãy sử dụng công tắc DIP này để định cấu hình điều khiển hướng dữ liệu RS-485, định dạng dữ liệu và tốc độ baud. Khi ICF-1150 ở chế độ RS-232/422, công tắc S3 DIP không thể ảnh hưởng đến giao tiếp RS-232/422
Điều khiển hướng và cài đặt định dạng dữ liệu
Bạn sẽ cần mở vỏ sản phẩm để thực hiện Điều khiển hướng và Cài đặt định dạng dữ liệu.
Lưu ý: Điều khiển hướng và Cài đặt định dạng dữ liệu yêu cầu modelversion v1.2.0 trở lên
Cài đặt điều khiển hướng dữ liệu RS485
| Điều khiển hướng dữ liệu RS-485 | S3 Chân 1 |
| Tốc độ truyền tự động | Tắt |
| Tốc độ truyền cố định | Bật |

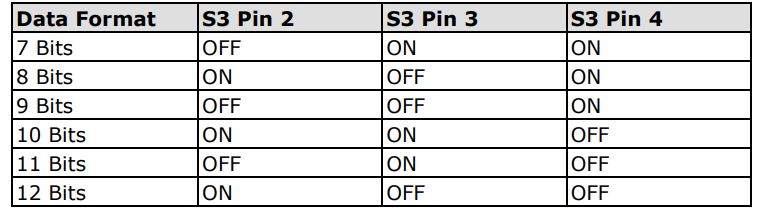

Cài đặt định dạng dữ liệu
Định dạng dữ liệu nối tiếp bao gồm một bit bắt đầu, từ năm đến tám bit dữ liệu và một bit dừng. Một bit chẵn lẻ và một bit dừng bổ sung cũng có thể được bao gồm trong định dạng.
Ví dụ: 8-N-1 được hiểu là tám bit dữ liệu, không có bit chẵn lẻ và một bit dừng. Người dùng cần điều chỉnh công tắc DIP để đặt định dạng dữ liệu thành 10 bit
Đèn báo LED
Có 3 đèn LED ở mặt trước của ICF 1150.
| LED | Màu | Mô tả |
| PWR | Xanh | BẬT ổn định: BẬT nguồn |
| Tx sợi quang | Xanh | Khi gửi dữ liệu nối tiếp từ cổng cáp quang |
| Rx sợi quang | Vàng | Khi nhận dữ liệu từ cổng cáp quang |
Thông số kỹ thuật
| Truyền thông nối tiếp | |
| Tín hiệu cho RS232 | TxD, RxD, SGND |
| Tín hiệu cho RS422 | TxD+, TxD-, RxD+, RxD-, SGND |
| Tín hiệu cho 4 dây RS485 | TxD+, TxD-, RxD+, RxD-, SGND |
| Tín hiệu cho RS485 2 dây | Data+, Data-, SGND |
| Tốc độ truyền | 50 bps đến 921,6 Kbps |
| Bảo vệ ESD | 15 kV ESD |
| Truyền thông sợi quang | |
| Loại trình kết nối | ST hoặc SC |
| Khoảng cách |
Sợi quang đơn mode cho 40 km Sợi quang đa mode cho 5 km |
| Cáp hỗ trợ | Single mode: 8.3/125, 8.7/125, 9/125 or 10/125 μm Multi-mode: 50/125, 62.5/125, or 100/140 μm |
| Bước sóng | ICF-1150-S: 1310 nm ICF-1150-M: 850 nm |
| Đầu ra TX | ICF-1150-S: > -8 dBm, ICF-1150-M: > -8 dBm |
| Độ nhạy RX | ICF-1150-S: -25 dBm. ICF-1150-M: -25 dBm |
| Truyền điểm-điểm | Song công một nửa hoặc toàn phần |
| Truyền Multi-drop | Bán song công, vòng sợi quang |
| Môi trường | |
| Nhiệt độ hoạt động |
0 đến 60°C (32 đến 140°F), 5 đến 95 % RH -40 đến 85°C (-40 đến 185°F) đối với –T Model |
| Nhiệt độ bảo quản | -40 đến 85°C (-40 đến 185°F), 5 đến 95 % RH |
| Nguồn | |
| Điện áp đầu vào | 12 đến 48 VDC, 300 mA (Tối đa) Loại 2 |
| Bảo vệ đường dây điện |
4 kV Burst (EFT), EN61000-4-4 4 kV Surge, EN61000-4-5 |
| Bảo vệ nguồn ngược | Bảo vệ chống đảo ngược V+/V- |
| Bảo vệ quá dòng | Bảo vệ chống chập mạch 2 tín hiệu cùng nhau: 1,1 A |
| Sự tiêu thụ năng lượng |
ICF-1150-S/M-SC/ST: 246 mA @ 12 V ICF-1150I-S/M-SC/ST: 300 mA @ 12 V |
| Tính chất vật lý | |
| Kích thước | 30.3 × 70 × 115 mm |
| Vật liệu | Nhôm (1mm) |
| Trọng lượng thô |
ICF-1150 : 118g ICF-1150I : 135g |
| Phê duyệt quy định | |
| CE | Class A |
| FCC | Part 15 sub Class A |
| EMI | EN55032, Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 4 kV; Signal: 1 kV EN 61000-4-5 (Surge): - 11 - Power: 4 kV; Signal: 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) |
| Rơi tự do | IEC 60068-2-32 |
Đặc biệt chú ý đến những điều sau:
1. Để sử dụng trong nhà và ô nhiễm độ II, hãy lau bằng vải khô khi làm sạch nhãn.
2. Vui lòng sử dụng nguồn điện đủ điều kiện bằng SELV hoặc cách điện kép theo tiêu chuẩn UL60950 hoặc UL61010-1 hoặc UL61010-2-201.
3. UL61010-2-201: Phải được gắn trong Bảng điều khiển công nghiệp và nhiệt độ môi trường không được vượt quá 75 độ C.
4. Nếu thiết bị được sử dụng theo cách không được nhà sản xuất chỉ định, thì khả năng bảo vệ do thiết bị cung cấp có thể bị suy giảm.
5. Chúng tôi khuyên bạn nên sử dụng loại cáp 24 AWG (Máy đo dây của Mỹ) và các đầu cáp loại chốt tương ứng.
6. Chúng tôi khuyên bạn nên sử dụng giá trị mô-men xoắn là 6,5 lb-in; không sử dụng lực quá mức khi sửa chữa hệ thống dây điện
Trên đây là hướng dẫn sử dụng dòng ICF-1150 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
