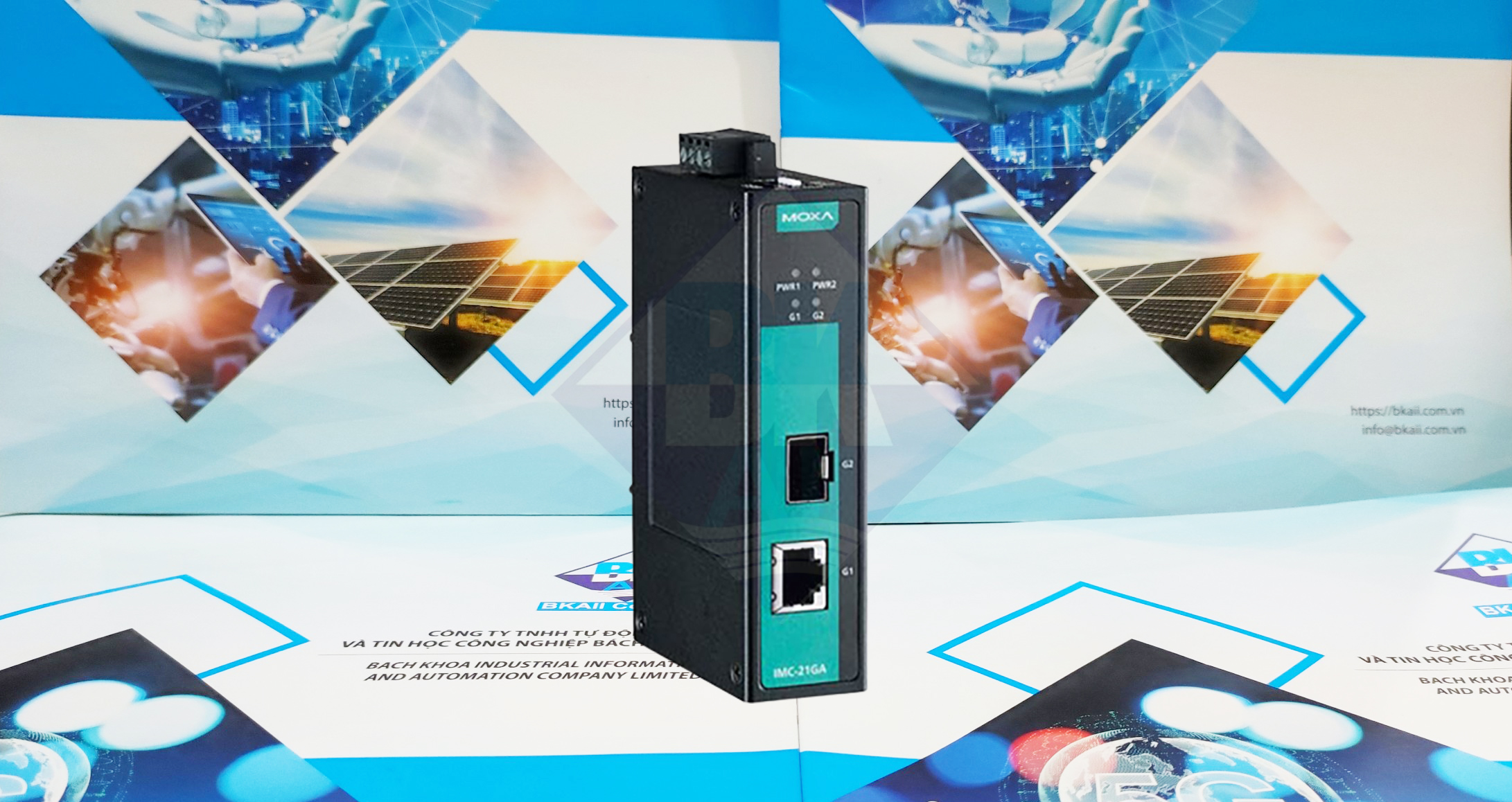

Hướng dẫn sử dụng bộ chuyển đổi dòng IMC-21GA hãng Moxa

Dòng IMC-21GA bao gồm các bộ chuyển đổi phương tiện 10/100/1000BaseT(X) sang 100/1000BaseFX công nghiệp cung cấp giải pháp hiệu quả về chi phí và được thiết kế đặc biệt để hoạt động ổn định và đáng tin cậy trong môi trường công nghiệp

Danh sách kiểm tra gói hàng

IMC-21GA của Moxa được vận chuyển cùng với các hạng mục sau.

  • Bộ chuyển đổi phương tiện IMC-21GA
  • Hướng dẫn cài đặt phần cứng (hướng dẫn này)
  • Thẻ bảo hành

Tính năng

  • Tốc độ kết nối của cổng cáp quang có thể lựa chọn bằng công tắc DIP
  • Hỗ trợ truyền qua lỗi liên kết (LFP)
  • Có thể gắn đường ray DIN
  • Có sẵn các mẫu đa chế độ (0,5 km) và một chế độ (10 km) với đầu nối sợi quang SC
  • Phạm vi nhiệt độ hoạt động từ -40 đến 75°C (model T)
  • Khung Jumbo 10K
  • Đầu vào nguồn dự phòng
  • Hỗ trợ Ethernet tiết kiệm năng lượng (IEEE 802.3 az)

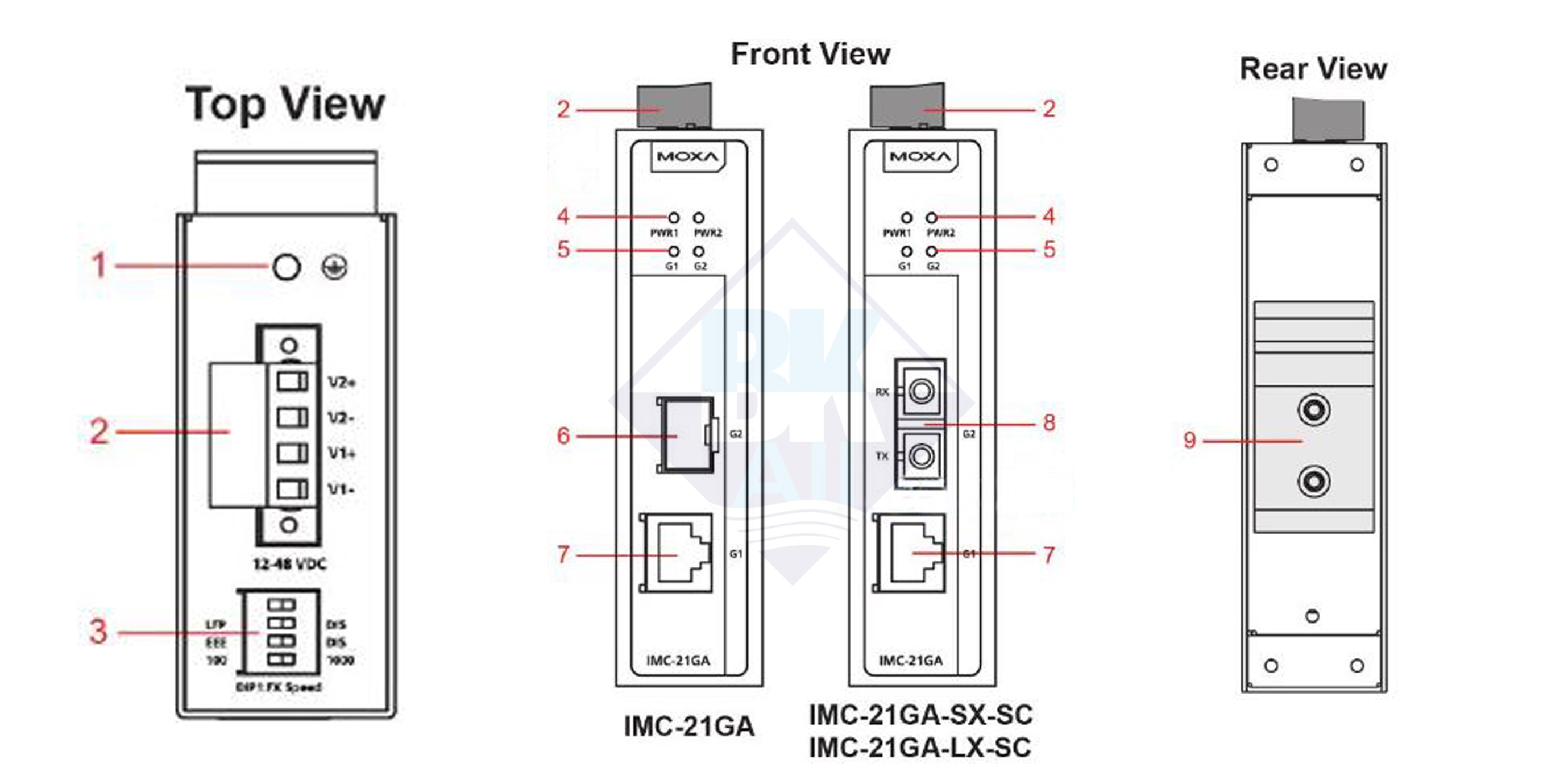

Bố cục bảng điều khiển

1. Mặt đất che chắn

2. Khối đầu cuối cho nguồn điện

3. Công tắc nhúng

4. Đèn LED nguồn

5. Đèn LED cổng Gigabit Copper (G1)/Fiber(G2)

6. Khe cắm mô-đun SFP

7. Cổng 10/100/1000BaseT(X)

8. Cổng cáp quang SX/LX, đầu nối SC

9. Bộ đường ray DIN

Kích thước lắp đặt

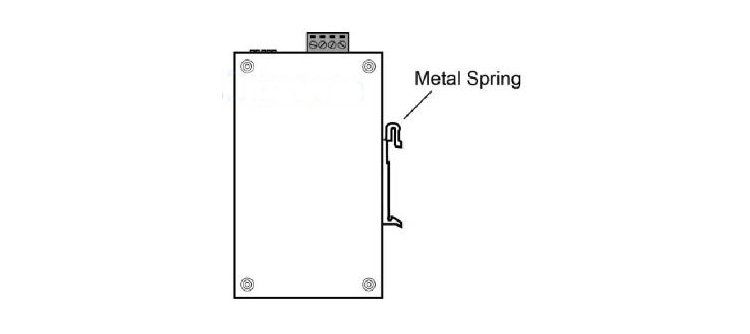

Gắn đường ray DIN

Tấm gắn thanh ray DIN bằng nhôm phải được cố định vào mặt sau của IMC-21GA khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm đường ray DIN vào IMC-21GA, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng

Yêu cầu về hệ thống dây điện

Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây IMC-21GA của bạn. Tính toán dòng điện tối đa có thể có trong mỗi dây nguồn và dây thông thường. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với mỗi cỡ dây. Nếu dòng điện vượt quá định mức tối đa, dây dẫn có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau

  • Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau nên được định tuyến riêng.
  • Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
  • Giữ dây đầu vào và dây đầu ra tách biệt.
  • Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống.

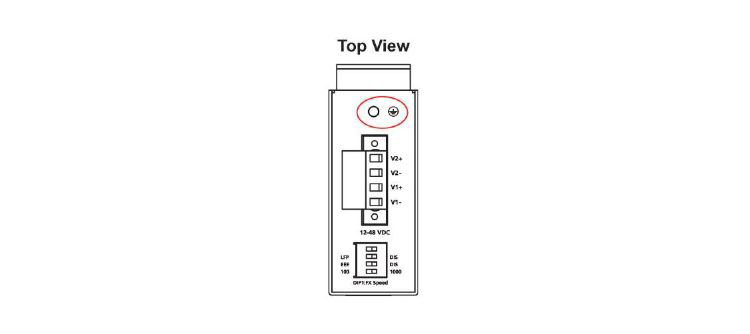

Nối đất IMC-21GA

Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị.

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại.

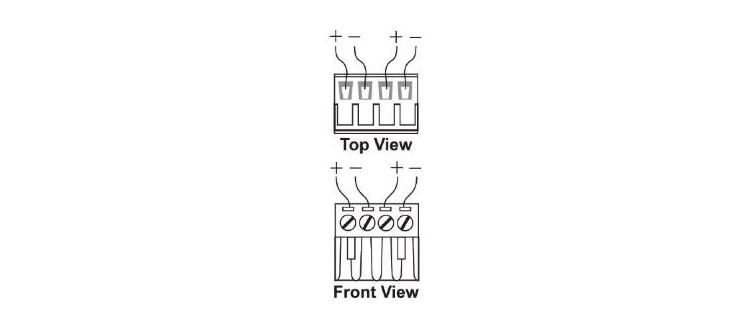

Đi dây điện đầu vào

Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tua vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối nằm trên bảng trên cùng của IMC-21GA

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp khác sẽ hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của IMC-21GA

Kết nối truyền thông

Kết nối cổng Ethernet RJ45

IMC-21GA có một cổng Ethernet 10/100/1000BaseT(X) nằm ở mặt trước để kết nối với các thiết bị hỗ trợ Ethernet. Khi được kết nối với cổng Ethernet 10/100 Mbps, sơ đồ sơ đồ chân và sơ đồ đi dây cáp cho cả MDI (NIC- type) và cổng MDI-X (HUB/switch-type) cho cả cáp Ethernet cắm thẳng và cáp chéo

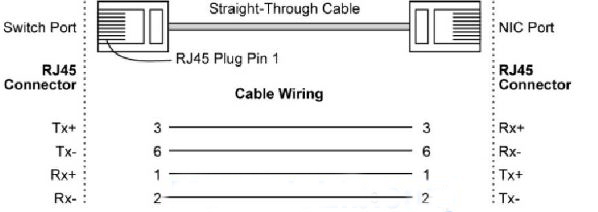

Đi dây cáp thẳng

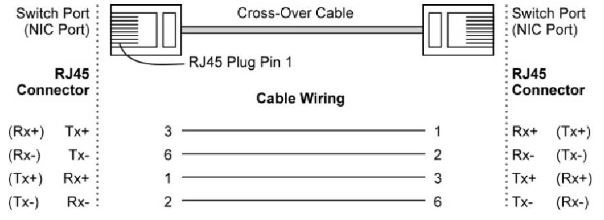

Dây cáp chéo

Kết nối cổng Ethernet 1000BaseT(X)

Dữ liệu 1000BaseT(X) được truyền trên các cặp tín hiệu TRD+/- trên dây đồng. Khi được kết nối với cổng Ethernet 1000 Mbps, sơ đồ sơ đồ chân và sơ đồ nối dây cáp cho cả cổng MDI (loại NIC) và MDI-X (loại HUB/loại chuyển đổi) cho cả cáp Ethernet thẳng và cáp chéo như sau

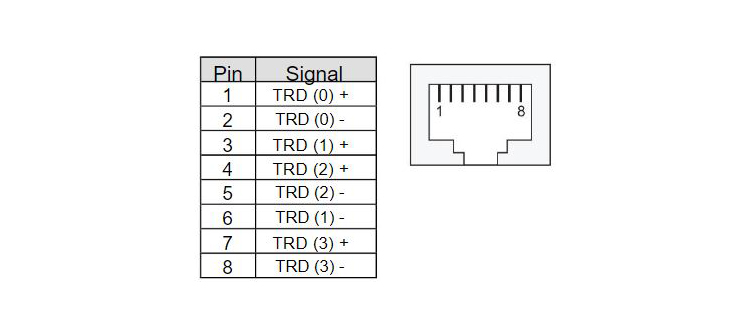

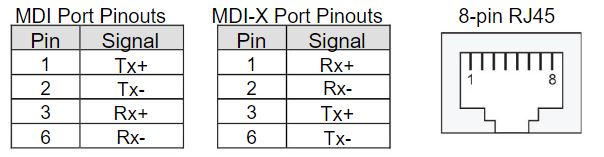

Sơ đồ chân cổng MDI/MDI-X

Kết nối cổng cáp quang 1000BaseSFP

Các cổng Gigabit Ethernet trên IMC-21GA là các cổng Sợi quang 1000BaseSFP, yêu cầu sử dụng bộ thu phát sợi quang Gigabit mini-GBIC để hoạt động bình thường. Khái niệm đằng sau cổng và cáp LC rất đơn giản. Giả sử bạn đang kết nối thiết bị I và II; trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn. Hãy nhớ kết nối cổng Tx (truyền) của thiết bị I đến cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I đến cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai mặt của cùng một đường dây bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

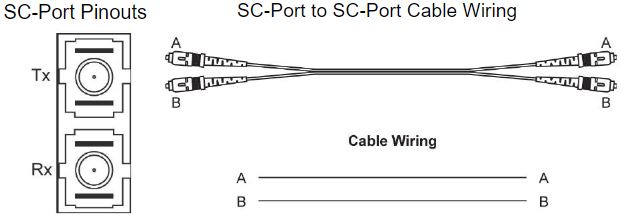

Cổng quang 1000BaseSX/LX (IMC-21GA-SX-SC, IMC-21GA-LX-SC)

Khái niệm sau cổng SC và cáp rất đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn. Tất cả những gì bạn cần nhớ là kết nối Cổng Tx (truyền) của thiết bị I đến cổng Rx (nhận) của thiết bị II và cổng (nhận) Rx của thiết bị I đến cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

IMC-21GA chỉ tương thích với các mô-đun thu phát từ sê-ri SFP-1G và sê-ri SFP-1FE của Moxa. Nếu bạn đang sử dụng SFP-1FESLC-T, SFP-1FELLC-T hoặc SFP-1FEMLC-T, hãy sử dụng phiên bảnV1.3 trở lên để đảm bảo chức năng chuyển đổi phương tiện của IMC-21GA hoạt động bình thường.

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze

Cài đặt công tắc DIP

DIP Chức năng Bật Tắt
1 Tốc độ sợi quang 100M 1000M*

"BẬT": 100 Mbps trên cổng cáp quang

Lưu ý: Khi cài đặt chế độ cho IMC-21GA, hãy sử dụng các mô-đun SFP Sê-ri MoxaSFP-1FE

"TẮT": 1000 Mbps trên cổng cáp quang

Lưu ý: Khi cài đặt chế độ cho IMC-21GA, hãy sử dụng các mô-đun SFP MoxaSFP-1G Series

2 Ethernet tiết kiệm năng lượng Cho phép Vô hiệu hóa*

"BẬT": Bật "Ethernet tiết kiệm năng lượng" để cho phép tiêu thụ ít điện năng hơn trong thời gian hoạt động dữ liệu thấp

"TẮT": Tắt "Ethernet tiết kiệm năng lượng"

3 Truyền qua Link Fault Cho phép Vô hiệu hóa*

"ON": Cho phép "Link Fault Pass Through", trạng thái liên kết trên cổngTX sẽ thông báo cho cổng FX của cùng một thiết bị và ngược lại.

"OFF": Vô hiệu hóa "Link Fault Pass Through", trạng thái liên kết trên cổng TX sẽ không thông báo cho cổng FX

4 Reserved

*Cài đặt mặc định: Sau khi thay đổi cài đặt công tắc DIP, bạn cần tắt nguồn rồi bật nguồn IMC-21GA

Đèn báo LED

Mặt trước của Moxa IMC-21GA chứa một số đèn LED chỉ báo. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

LED Màu Trạng thái Chức năng
PWR1 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn (V1+, V1-)
Tắt Nguồn không được cung cấp cho đầu vào nguồn (V1+, V1)
PWR2 Vàng Bật Nguồn đang được cung cấp cho đầu vào nguồn (V2+, V2-)
Tắt Nguồn không được cung cấp cho đầu vào nguồn (V2+, V2-)
G1 Xanh Bật Liên kết 1000 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 1000 Mbps
Tắt Liên kết 1000 Mbps của cổng TP không hoạt độn
Vàng Bật Liên kết 10/100 Mbps của cổng TP đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 10/100 Mbps
Tắt Liên kết 10/100 Mbps của cổng TP không hoạt động
G2 Xanh Bật Liên kết 1000 Mbps của cổng cáp quang đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 1000 Mbps
Tắt Liên kết 1000 Mbps của cổng cáp quang không hoạt động
Vàng Bật Liên kết 100 Mbps của cổng cáp quang đang hoạt động
Nhấp nháy Dữ liệu đang được truyền ở tốc độ 100 Mbps
Tắt Liên kết 100 Mbps của cổng cáp quang không hoạt động

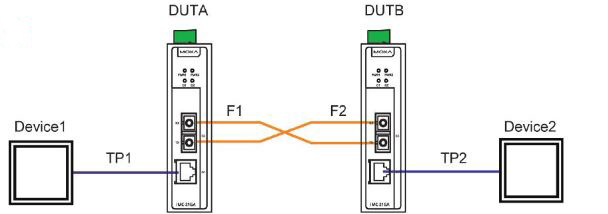

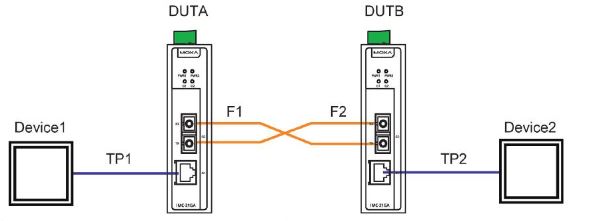

LFP: Công tắc DIP được đặt ở chế độ "LFP"

Đèn Led Device1 TP

Đèn Led DUTA TP

LNK (G1)

Đèn Led DUTA FO (G2) Đèn Led DUTB FO (G2)

Đèn Led DUTB TP

LNK (G1)

Đèn Led Device 2 TP
TP1 bị lỗi Tắt Tắt Tắt Tắt Tắt Tắt
F1 bị lỗi Tắt Tắt Tắt Tắt Tắt Tắt
F2 bị lỗi Tắt Tắt Tắt Tắt Tắt Tắt
TP2 bị lỗi Tắt Tắt Tắt Tắt Tắt Tắt

LFP: Công tắc DIP được đặt ở chế độ "DIS"

Đèn Led Device1 TP

Đèn Led DUTA TP

LNK (G1)

Đèn Led DUTA FO (G2) Đèn Led DUTB FO (G2)

Đèn Led DUTB TP

LNK (G1)

Đèn Led Device 2 TP
TP1 bị lỗi Tắt Tắt Bật Bật Bật Bật
F1 bị lỗi Bật Bật Tắt Tắt Bật Bật
F2 bị lỗi Bật Bật Tắt Tắt Bật Bật
TP2 bị lỗi Bật Bật Bật Bật Tắt Tắt

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của MoxaIMC-21GA với bất kỳ loại thiết bị Ethernet nào, bất kể loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp thẳng hoặc cáp chéo để kết nối IMC với các thiết bị Ethernet

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet RJ45 của IMC-21GA đều hỗ trợ độc lập tính năng tự động đàm phán cho tốc độ truyền 10 Mbps, 100 Mbps và 1000 Mbps, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, trong khi ở đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mbps hoặc 1000 Mbps. Tự động thương lượng diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần LINK được bật. IMC-21GA quảng cáo khả năng sử dụng tốc độ truyền 10 Mb/giây, 100 Mb/giây hoặc 1000 Mb/giây, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến sự không đồng ý để hoạt động tại tốc độ 10 Mbps, 100 Mbps hoặc 1000 Mbps. Nếu cổng Ethernet RJ45 của IMC-21GA được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3az
Giao diện
Cổng RJ45 10/100/1000BaseT(X), đầu nối RJ45
Cổng cáp quang

IMC-21GA-SX/LX-SC: 100/1000Base-SX/LX, đầu nối SC

IMC-21GA: khe cắm 100/1000BaseSFP

Đèn báo LED Nguồn (PWR1, PWR2), G1 (Cổng TP), G2 (FiberPort)
DIP Switch

Sau đây là công tắc DIP có thể lựa chọn:

Tốc độ kết nối của cổng cáp quang (Tốc độ FX)

Ethernet hiệu quả năng lượng (EEE)

Truyền qua lỗi liên kết (LFP)

Sợi quang
Đa chế độ (IMC-21GA-SX-SC) Chế độ đơn (IMC-21GA-LX-SC)
Khoảng cách, km 0.5 10
Bước sóng, nm 850 1310
Tối thiểu Đầu ra Tx, dBm -10 -9
Tối đa. Đầu ra Tx, dBm -3 -3
Độ nhạy, dBm -20 -21
Yêu cầu năng lượng
Điện áp đầu vào 12 đến 48VDC (10 đến 60VDC)
Đầu vào hiện tại 284.7 mA @ 12 VDC; 156.0 mA @ 24 VDC
Sự liên quan Khối đấu dây bắt vít 4 tiếp điểm có thể tháo rờ
Bảo vệ dòng điện quá tải 1.5A
Bảo vệ phân cực ngược Hiện tại
Tính chất vật lý
Vỏ Bảo vệ IP30, vỏ kim loại
Kích thước 30 × 115 × 70 mm (1.19 x 4.53 x 2.76 in)
Trọng lượng 170g
Cài đặt Gắn đường ray DIN
Giới hạn môi trường
Nhiệt độ hoạt động

Các mẫu tiêu chuẩn: -10 đến 60°C (14 đến 140°F)

Nhiệt độ mẫu mở rộng: -40 đến 75°C (-40 đến 167°F)

Nhiệt độ bảo quản -40 đến 75°C (-40 đến 167°F)
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)
Phê duyệt quy định
An toàn UL 60950-1
EMI FCC Part 15, CISPR (EN 55022) class A
EMS

EN 61000-4-2 (ESD) Level 3

EN 61000-4-3 (RS) Level 3

EN 61000-4-4 (EFT) Level 3

EN 61000-4-5 (Surge) Level 3

EN 61000-4-6 (CS) Level 3

Sốc IEC 60068-2-27
Tường lửa IEC 60068-2-32
Rung lắc IEC 60068-2-6

Tuyên bố của Ủy ban Truyền thông Liên bang

FCC—Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau: (1) Thiết bị này không được gây nhiễu có hại và (2) thiết bị này phải chấp nhận mọi nhiễu nhận được, kể cả nhiễu có thể gây ra hoạt động không mong muốn

Thiết bị này đã được thử nghiệm và tuân thủ các giới hạn dành cho thiết bị kỹ thuật số Loại A, theo phần 15 của Quy tắc FCCR. Các giới hạn này được thiết kế để cung cấp sự bảo vệ hợp lý chống nhiễu có hại khi thiết bị được vận hành trong môi trường thương mại. Thiết bị này tạo ra, sử dụng và có thể phát ra năng lượng tần số vô tuyến, và nếu không được lắp đặt và sử dụng theo hướng dẫn sử dụng, có thể gây nhiễu có hại cho liên lạc vô tuyến. Hoạt động của thiết bị này trong khu dân cư có khả năng gây ra nhiễu có hại, trong trường hợp đó, người dùng sẽ phải tự khắc phục nhiễu bằng chi phí của mình

Trên đây là hướng dẫn cài đặt phần cứng thiết bị IMC-21GA mà BKAII giới thiệu đến các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
