Tài liệu này thuộc quyền sở hữu công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Bất kỳ sự sao chép, sử dụng và tiết lộ mà không được sự cho phép từ phía công ty là vi phạm pháp luật của nước Cộng Hoà XHCN Việt Nam. Tài liệu này chỉ được sử dụng cho các thành viên và khách hàng của BKAII.

BKAII hướng dẫn sử dụng và cấu hình F2816 V2 ở chế độ dùng để nhắn tin sms và thực hiện cuộc gọi nhé!

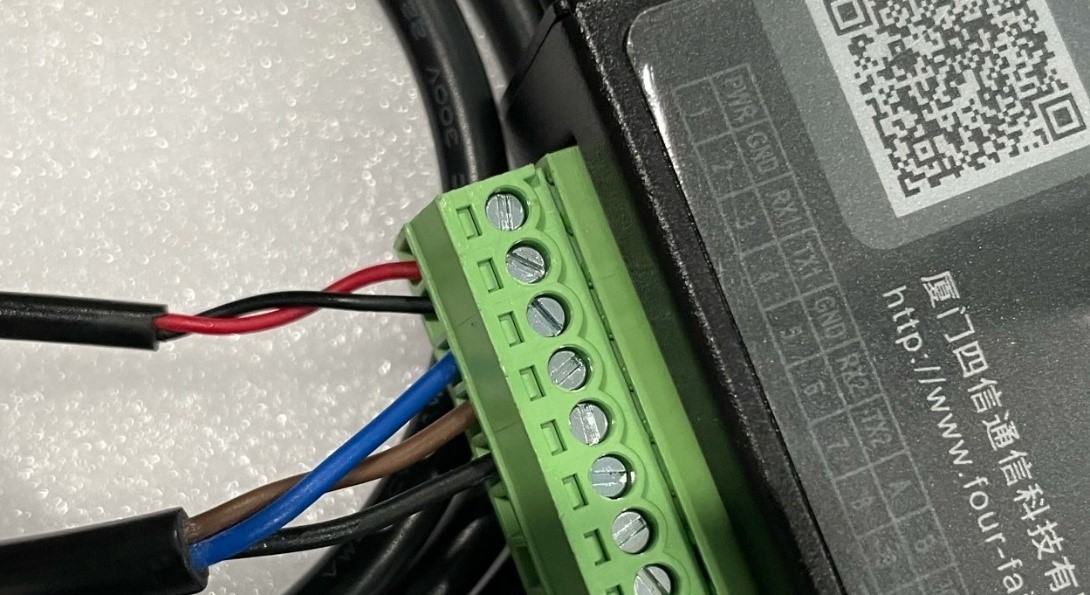

1. Đấu nguồn và đấu chân tín hiệu: Bộ F2816 V2 được cung cấp dạng cầu đấu, chúng ta cần đấu nguồn và đấu chân tín hiệu của truyền thông RS232. Ở bài này, chúng ta sử dụng cổng RS232 thứ nhất, có 3 chân tín hiệu Tx, Rx và GND. Cụ thể, ta đấu như hình sau:

2. Cấu hình :

  • Nếu máy tính/laptop không có cổng RS232, thì ta sử dụng cáp chuyển đổi tín hiệu RS232 sang USB.

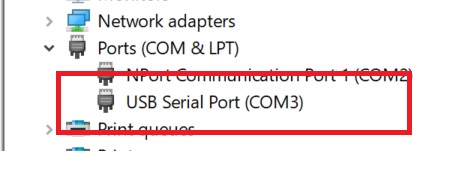

  • Như ảnh dưới, chúng tôi sử dụng cáp chuyển đổi, và có cổng COM vật lý là com3

  • Mở phần mềm “F2X16 configure tool” để tiến hành cấu hình, hiện chúng ta đang sử dụng là bản version 1.7.5. Nếu bạn chưa có phần mềm, có thể download tại đường link: https://bkaii.com.vn/san-pham/four-faith/product/download/file_id-23258

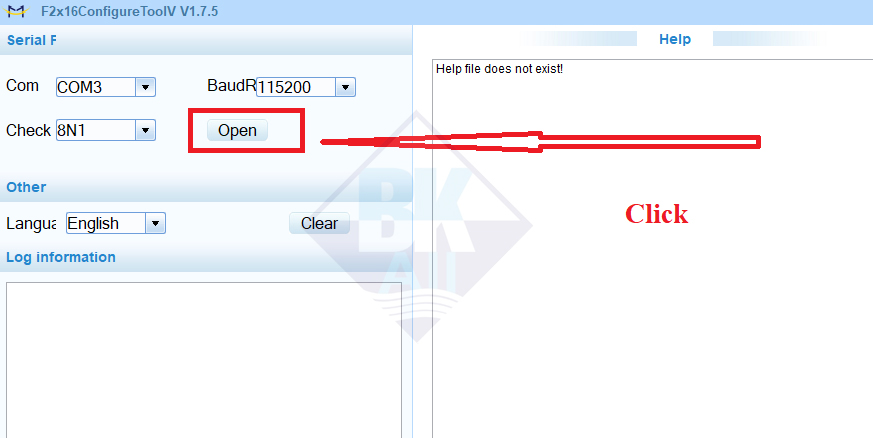

  • Lựa chọn cổng COM3, tốc độ Baudrate mặc định 115200, Check 8N1 và click “Open”

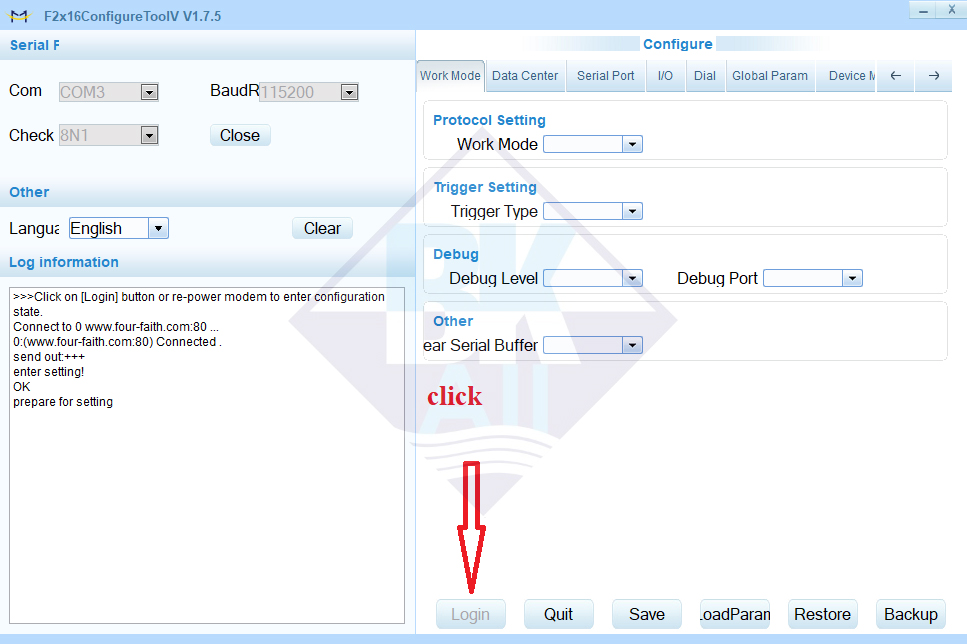

  • Sau đó chúng ta có 2 phương án: hoặc là Click vào “Login” hoặc Re-power nguồn (lưu ý nên rút nguồn ra, để khoảng 3-5s rồi cắm lại). Modem sẽ vào chế độ cấu hình như ảnh dưới:

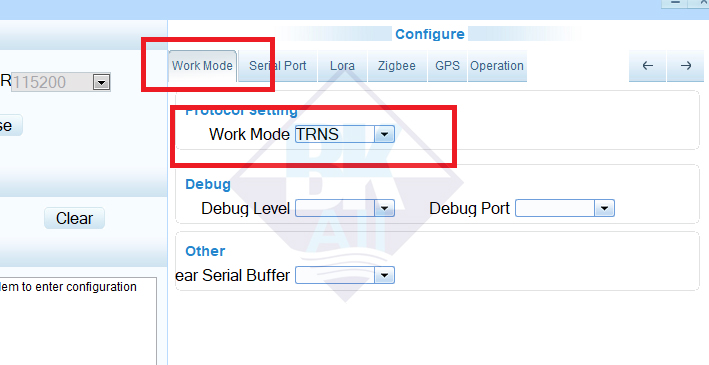

Ta lần lượt chọn các thông số sau:

  • Work Mode: TRNS



Trên đây là các cấu hình cơ bản để truyền dữ liệu về. Sau đó chúng ta click button « Save «

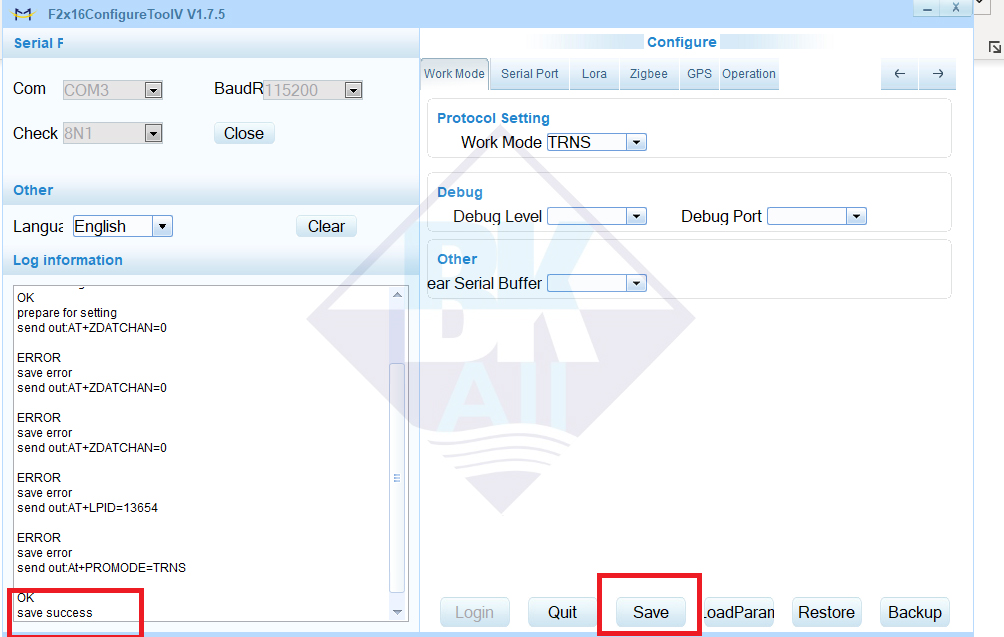

Ban đầu phím bấm Save sẽ bị mờ sau khi chúng ta click, sau khi cấu hình được save xong thì phím Save để hiện rõ lại như ảnh sau là ok

Tiếp theo, chúng ta lần lượt thứ tự Click vào button « Quit « và « Close » để thoát chương trình. Như vậy đã cài đặt xong Modem F2816V2.

Như vậy là chúng ta đã cấu hình được cho modem F2816 V2 làm việc ở WorkMode TRNS.

Sử dụng phần mềm gửi câu lệnh AT command

Hôm nay BKAII sẽ sử dụng phần mềm sscom5.12.1 để gửi câu lệnh AT command cho F2816 V2.

Link tải phần mềm: http://www.daxia.com/sscom/sscom5.13.1.rar

Tập lệnh AT command được sử dụng để nhúng vào các ngôn ngữ lập trình thông dụng hiện nay với mục đích giao tiếp với modem 4G F2816 V2 và điều khiển chúng cho mục đích sử dụng tin nhắn khác nhau qua giao tiếp cổng COM.

Trong quá trình sử dụng F2816 V2 trong các ứng dụng nhắn tin, để kiểm tra nhanh tình trạng của modem, ta có thể sử dụng câu lệnh AT cơ bản để test như sau.

Note: 1 số câu lệnh AT command thường dùng:
- AT: câu lệnh kiểm tra xem sim có yêu cầu nhập mã PIN hay không?
• OK: thiết bị hỏi đáp với lệnh AT bình thường.
- AT+CPIN=<mã pin>{enter} : Nhập mã PIN nếu SIM được bảo vệ bằng mã PIN.
- AT+CMGF=1: set TEXT mode (dành cho chế độ SMS)
- AT+CMGS=<”số điện thoại”>{enter} : Gửi tin nhắn đến số điện thoại cần gửi.
> [nội dung tin nhắn]<ctrl+Z> (Khi lập trình, bạn có thể thay vì bấm <ctrl+Z>, bạn có thể gửi bằng ký tự 1A dạng Hex)
• OK nếu tin nhắn gửi thành công.
• Error nếu tin nhắn gửi thất bại.

Quy trình nhắn tin bao gồm:
1. AT+cmgf=1
2. at+cmgs="điền số điện thoại"
3. Khi hiện >, [điền nội dung tin nhắn] <bấm tổ hợp phím: ctrl+Z> (Khi lập trình, bạn có thể thay vì bấm <ctrl+Z>, bạn có thể gửi bằng ký tự 1A dạng Hex) để sms đi

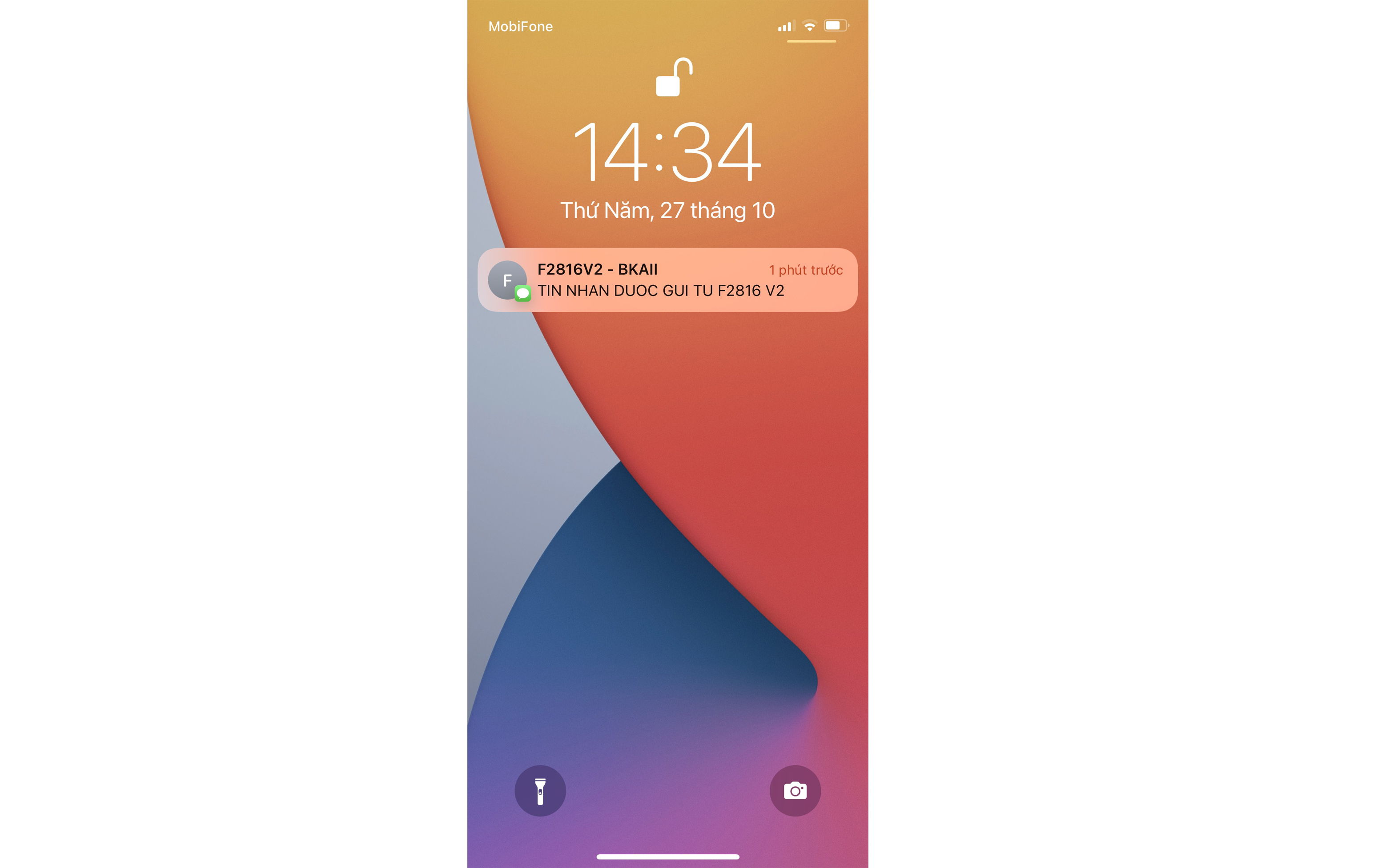

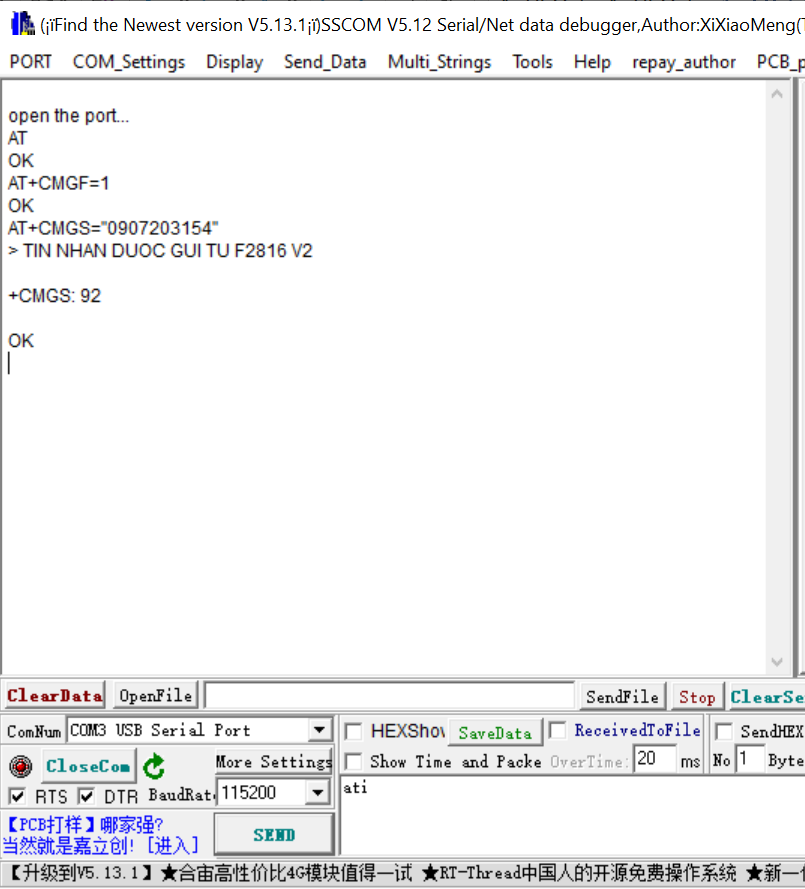

Kết quả:

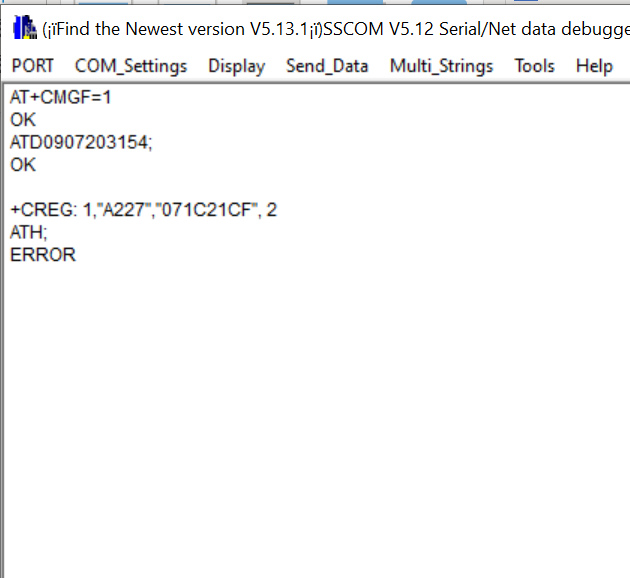

Quy trình thực hiện cuộc gọi bao gồm:

1. AT+cmgf=1
2. ATD<số điện thoại>; {enter}: Gọi điện thoại đến số cần gọi.
3. ATH; {enter}: Dừng cuộc gọi đến số đã gọi bằng lệnh ATD ở trên.

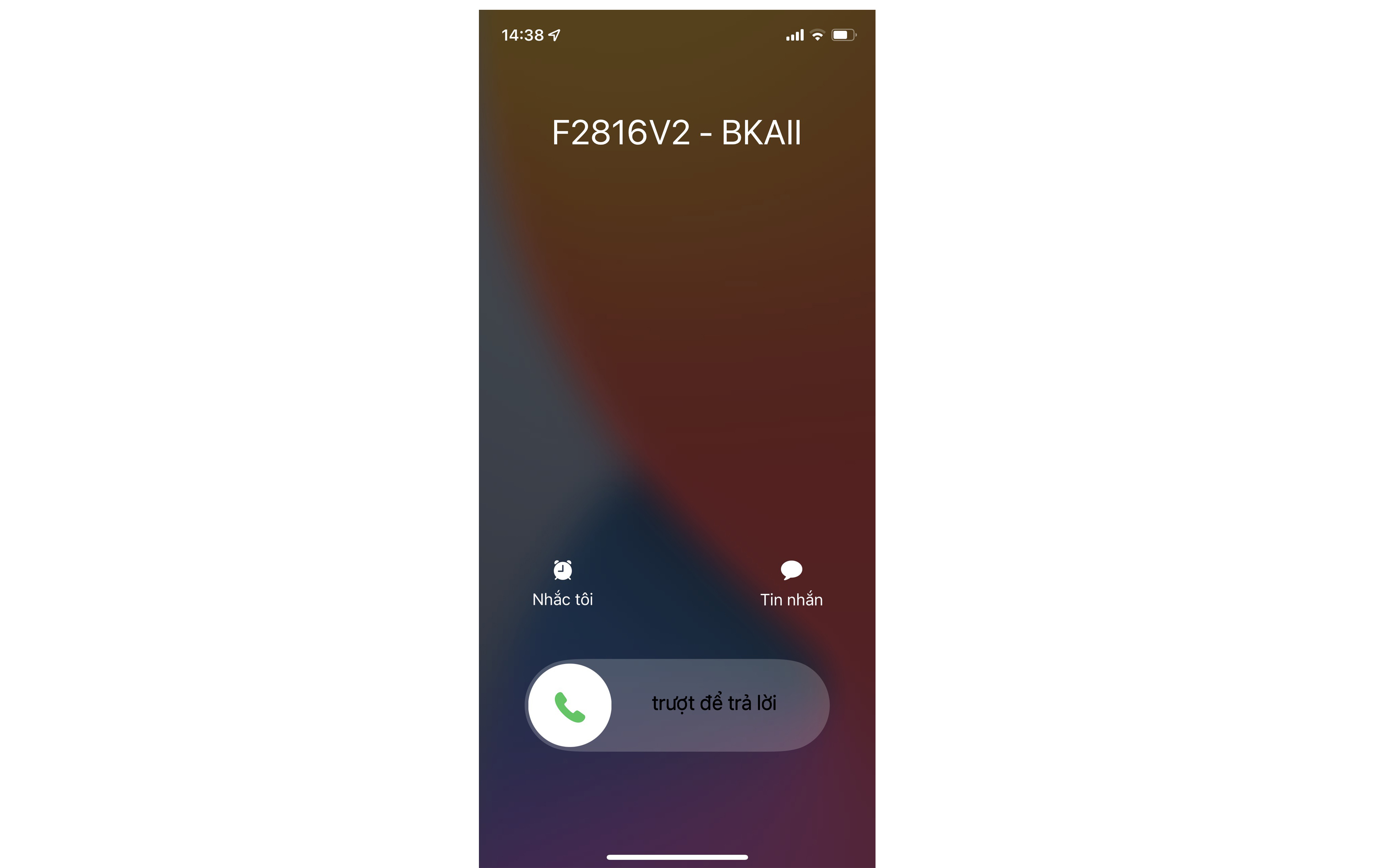

Kết quả

Như vậy là ta đã cấu hình và kết quả là modem đã gửi tin nhắn cũng như cuộc gọi cảnh báo cho số điện thoại ta cần gửi. Hy vọng với những thao tác cơ bản như vậy, các bạn đã có thể tự cấu hình cho modem theo ứng dụng của bạn. Cần thêm thông tin về sản phẩm hay các bài viết tương tự các bạn có thể liên hệ BKAII nhé!
