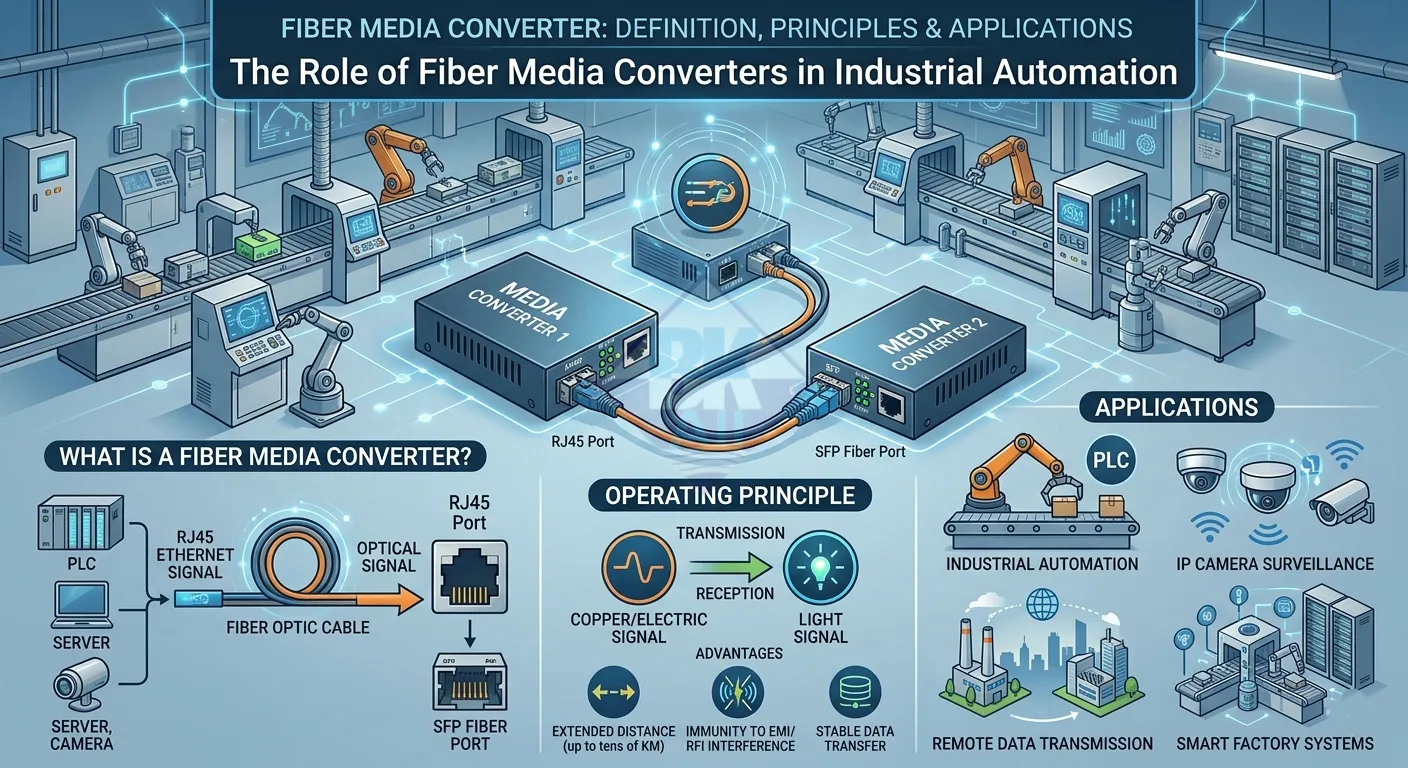

Bộ chuyển đổi quang điện là gì? Nguyên lý và ứng dụng thực tế

Trong các hệ thống mạng hiện đại, đặc biệt là ethernet công nghiệp, camera IP, nhà máy thông minh hay hệ thống truyền dữ liệu khoảng cách xa, bộ chuyển đổi quang điện là thiết bị được sử dụng rất phổ biến. Tuy nhiên nhiều người vẫn chưa hiểu rõ bộ chuyển đổi quang điện là gì, hoạt động như thế nào và tại sao cần sử dụng thiết bị này thay vì chỉ dùng cáp mạng thông thường.

Thực tế, bộ chuyển đổi quang điện còn được gọi là Media Converter hay Fiber Media Converter. Thiết bị này giúp chuyển đổi tín hiệu điện Ethernet từ cổng RJ45 sang tín hiệu quang truyền trên cáp quang và ngược lại. Đây là giải pháp quan trọng giúp mở rộng khoảng cách truyền dẫn, chống nhiễu điện từ và tăng độ ổn định cho hệ thống mạng.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về nguyên lý hoạt động, phân loại, ưu điểm cũng như các ứng dụng thực tế của bộ chuyển đổi quang điện trong công nghiệp và dân dụng.

Bộ chuyển đổi quang điện là gì?

Bộ chuyển đổi quang điện là thiết bị dùng để chuyển đổi tín hiệu Ethernet dạng điện truyền trên cáp đồng RJ45 sang tín hiệu quang truyền trên cáp quang và ngược lại.

Thiết bị này thường có:

• 1 hoặc nhiều cổng RJ45 Ethernet.
• 1 hoặc nhiều cổng quang như SC, ST, LC, SFP.
• Khả năng chuyển đổi tín hiệu hai chiều.

Nói một cách đơn giản:

• Tín hiệu điện → chuyển thành ánh sáng để truyền trên cáp quang.
• Tín hiệu ánh sáng → chuyển ngược lại thành tín hiệu Ethernet.

Nhờ đó, hệ thống mạng có thể truyền dữ liệu ở khoảng cách rất xa mà vẫn đảm bảo tốc độ và độ ổn định cao.

Nguyên lý hoạt động của bộ chuyển đổi quang điện

Chuyển đổi từ tín hiệu điện sang tín hiệu quang

Khi dữ liệu Ethernet từ switch, PLC, camera IP hoặc máy tính đi vào cổng RJ45, bộ chuyển đổi quang điện sẽ:

• Tiếp nhận tín hiệu điện.
• Mã hóa tín hiệu.
• Điều khiển laser hoặc LED quang phát tín hiệu ánh sáng.
• Truyền ánh sáng qua cáp quang.

Chuyển đổi từ tín hiệu quang sang tín hiệu điện

Ở đầu còn lại, bộ Media Converter sẽ:

• Nhận tín hiệu ánh sáng từ cáp quang.
• Giải mã dữ liệu quang.
• Chuyển đổi thành tín hiệu Ethernet RJ45.
• Đưa dữ liệu đến switch, máy tính hoặc thiết bị mạng.

Quá trình này dựa trên nguyên lý truyền dẫn ánh sáng trong sợi quang, bạn có thể tìm hiểu chi tiết hơn tại bài viết nguyên lý truyền dẫn và suy hao tín hiệu quang.

Vì sao cáp quang truyền xa hơn cáp đồng?

Cáp mạng đồng thông thường dễ bị suy hao và nhiễu điện từ nên khoảng cách Ethernet thường chỉ khoảng 100m.

Trong khi đó, cáp quang truyền dữ liệu bằng ánh sáng nên:

• Gần như không bị nhiễu điện từ.
• Suy hao rất thấp.
• Cho phép truyền vài km đến hàng chục km.
• Ổn định hơn trong môi trường công nghiệp.

Các loại bộ chuyển đổi quang điện phổ biến

Media Converter Single Mode

Sử dụng cáp quang single mode, phù hợp truyền xa:

• 10km
• 20km
• 40km
• 80km hoặc xa hơn

Ứng dụng trong:

• Kết nối giữa các tòa nhà.
• Hạ tầng viễn thông.
• Nhà máy diện tích lớn.
• Hệ thống giao thông ITS.

Media Converter Multimode

Sử dụng cáp quang multimode, khoảng cách ngắn hơn:

• 300m
• 550m
• 2km tùy thiết bị

Thường dùng trong:

• Tòa nhà văn phòng.
• Trung tâm dữ liệu.
• Mạng nội bộ.

Bạn có thể xem chi tiết sự khác biệt tại bài so sánh cáp quang single-mode và multi-mode.

Bộ chuyển đổi quang điện công nghiệp

Đây là dòng thiết bị chuyên dùng trong môi trường công nghiệp với các đặc điểm:

• Hoạt động nhiệt độ rộng.
• Chống rung, chống nhiễu tốt.
• Gắn DIN Rail.
• Nguồn DC 12~48VDC.
• Độ ổn định cao.

Thiết bị thường được dùng trong:

• Nhà máy sản xuất.
• Hệ thống SCADA.
• Tự động hóa công nghiệp.
• Nhà máy điện.
• Giao thông thông minh.

Ưu điểm của bộ chuyển đổi quang điện

Truyền dữ liệu khoảng cách xa

Đây là ưu điểm lớn nhất của bộ Media Converter. Khoảng cách truyền có thể đạt hàng chục km mà không cần repeater.

Chống nhiễu điện từ

Cáp quang không bị ảnh hưởng bởi:

• Biến tần.
• Động cơ công suất lớn.
• Tủ điện.
• Sét lan truyền.

Điều này giúp hệ thống mạng ổn định hơn rất nhiều trong môi trường công nghiệp.

Tăng độ ổn định cho hệ thống mạng

So với truyền Ethernet bằng cáp đồng khoảng cách dài, truyền quang giúp:

• Giảm packet loss.
• Giảm suy hao tín hiệu.
• Tăng tính ổn định.
• Giảm lỗi truyền thông.

Ứng dụng thực tế của bộ chuyển đổi quang điện

Hệ thống camera IP

Trong hệ thống camera giám sát diện tích lớn, Media Converter giúp truyền tín hiệu camera IP đi xa hàng km mà vẫn đảm bảo chất lượng hình ảnh.

Mạng Ethernet công nghiệp

Trong nhà máy, bộ chuyển đổi quang điện thường dùng để:

• Kết nối PLC.
• Kết nối SCADA.
• Kết nối switch công nghiệp.
• Kết nối tủ điều khiển ở khoảng cách xa.

Kết nối giữa các tòa nhà

Thay vì kéo cáp đồng rất dễ suy hao và nhiễu, cáp quang kết hợp Media Converter giúp kết nối mạng giữa các tòa nhà ổn định hơn nhiều.

Hệ thống giao thông thông minh

Các hệ thống ITS, camera giao thông, trạm thu phí hay điều khiển tín hiệu giao thông đều sử dụng truyền dẫn quang để đảm bảo khoảng cách và độ ổn định.

Phân biệt bộ chuyển đổi quang điện và switch quang

Khi nào nên sử dụng bộ chuyển đổi quang điện?

• Khi cần truyền Ethernet xa hơn 100m.
• Khi môi trường có nhiễu điện từ mạnh.
• Khi cần kết nối giữa nhiều tòa nhà.
• Khi triển khai mạng công nghiệp ổn định cao.
• Khi cần tận dụng hạ tầng cáp quang hiện có.

Kết luận

Bộ chuyển đổi quang điện hay Media Converter là thiết bị quan trọng trong các hệ thống mạng hiện đại, đặc biệt là ethernet công nghiệp và truyền dẫn khoảng cách xa. Thiết bị giúp chuyển đổi tín hiệu điện sang tín hiệu quang để tăng khoảng cách truyền, chống nhiễu và nâng cao độ ổn định cho hệ thống.

Hiện nay, bộ chuyển đổi quang điện được ứng dụng rộng rãi trong:

• Nhà máy công nghiệp.
• Camera IP.
• SCADA.
• Giao thông thông minh.
• Tòa nhà thông minh.
• Hệ thống mạng doanh nghiệp.

Nếu cần lựa chọn bộ chuyển đổi quang điện phù hợp cho hệ thống thực tế, người dùng nên quan tâm đến:

• Khoảng cách truyền.
• Single mode hay multimode.
• Tốc độ Ethernet.
• Nhiệt độ hoạt động.
• Môi trường triển khai.
• Loại đầu nối quang.
