Bài viết này BKAII sẽ cùng các bạn tìm hiểu hướng dẫn cài đặt MGate 5103 Series hãng MOXA nhé!

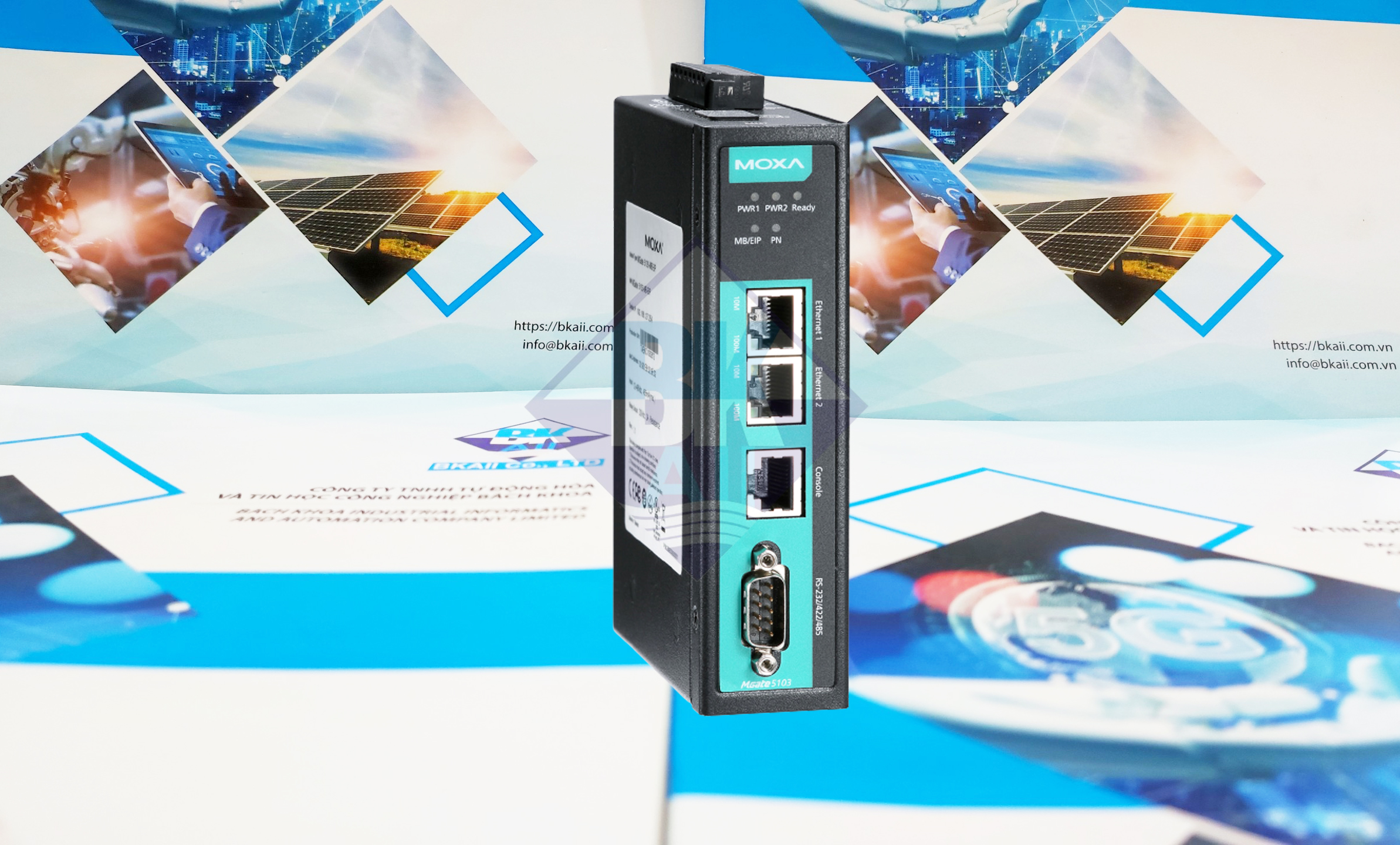

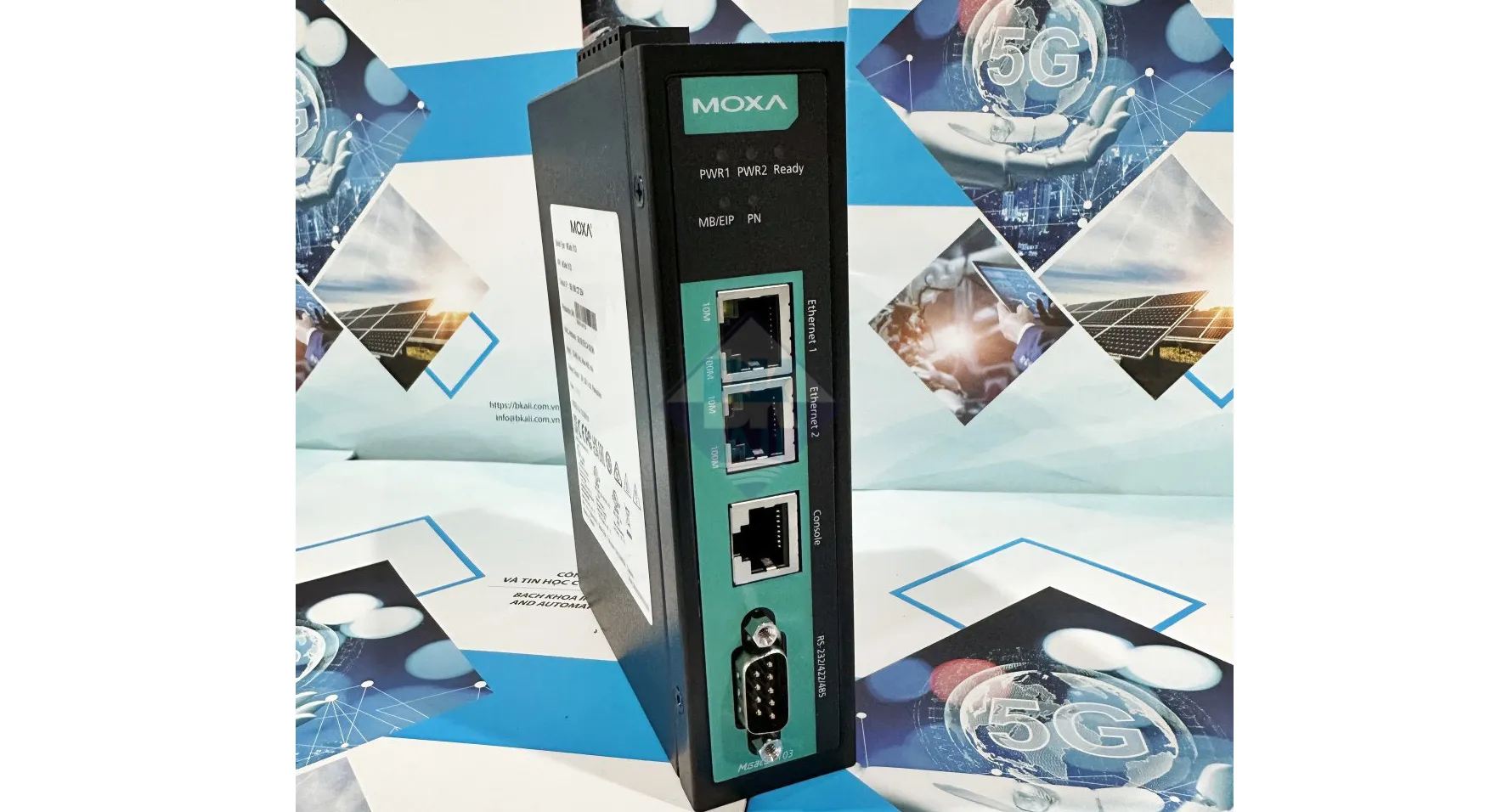

MGate 5103: Bộ chuyển đổi 1 cổng Modbus RTU/ASCII/TCP/EtherNet/IP sang PROFINET Gateway. MGate 5103 là một cổng Ethernet công nghiệp cho các giao tiếp mạng Modbus RTU/ASCII/TCP, EtherNet/IP và PROFINET.

Danh sách kiểm tra gói hàng

Trước khi cài đặt MGate 5103, hãy chắc chắn rằng gói chứa các mục sau:

  • MGate 5103
  • 1 cáp nối tiếp: CBL-RJ45F9-150
  • Hướng dẫn cài đặt nhanh (đã in)
  • Thẻ bảo hành

Phụ kiện tùy chọn (có thể mua riêng)

  • CBL-F9M9-150: Cáp nối tiếp DB9-cái-to-DB9-đực, 150 cm
  • CBL-F9M9-20: Cáp nối tiếp DB9-cái-to-DB9-đực, 20 cm
  • CBL-RJ45SF9-150: Cáp nối tiếp có vỏ bọc RJ45-to-DB9-cái, 150 cm
  • ADP-RJ458P-DB9F: Đầu nối DB9-cái-đến-RJ45
  • ADP-RJ458P-DB9F-ABC01: Đầu nối DB9-cái-đến-RJ45
  • Mini DB9F-to-TB: DB9-female-to-terminal-block connector

Giới thiệu phần cứng

Các chỉ số LED

LED Màu Mô tả
Ready Tắt Nguồn bị tắt hoặc tình trạng lỗi tồn tại
Xanh lá Ổn định: Bật nguồn và Mgate hoạt động bình thường
Đỏ Ổn định: Bật nguồn và MGate đang khởi động
Nhấp nháy chậm: Cho biết xung đột IP hoặc máy chủ DHCP hoặc BOOTP không phản hồi đúng cách
Nhấp nháy nhanh: thẻ nhớ microSD thất bại
MB/EIP Tắt Modbus: Không có giao tiếp với thiết bị Modbus EtherNet/IP: Không trao đổi dữ liệu I/O
Xanh lá (nhấp nháy) Modbus: Đang giao tiếp EtherNet/IP: Dữ liệu I/O đang trao đổi
Đỏ (nhấp nháy)

Lỗi giao tiếp

Khi MGate 5103 hoạt động như Modbus Client/Master

  • Thiết bị slave trả về lỗi (ngoại lệ)
  • Đã nhận được lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra)
  • Hết thời gian chờ (thiết bị phụ không phản hồi hoặc kết nối TCP đã hết thời gian chờ)

Khi MGate 5103 hoạt động như Modbus Server/Slave

  • Đã nhận mã chức năng không hợp lệ
  • Master đã truy cập địa chỉ đăng ký không hợp lệ hoặc địa chỉ coil
  • Đã nhận lỗi khung hình (lỗi chẵn lẻ, lỗi tổng kiểm tra)

Khi MGate 5103 hoạt động như bộ điều hợp EtherNet/IP

  • Từ chối kết nối do cấu hình không chính xác
PN Tắt Không có kết nối với bộ điều khiển I/O PROFINET
Xanh lá (nhấp nháy) PROFINET I/O được kết nối và bộ điều khiển ở chế độ RUN
Đỏ (nhấp nháy) PROFINET I/O được kết nối nhưng bộ điều khiển ở chế độ DỪNG

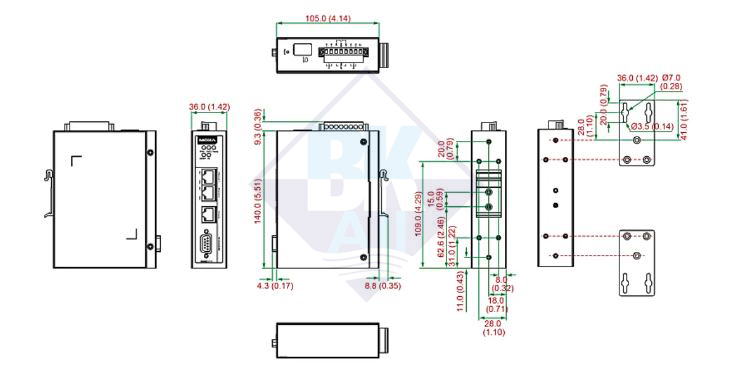

Kích thước

Nút reset

Khôi phục MGate về cài đặt mặc định của nhà sản xuất bằng cách sử dụng một vật nhọn (chẳng hạn như kẹp giấy được duỗi thẳng) để giữ nút reset cho đến khi đèn LED Ready ngừng nhấp nháy (khoảng năm giây).

Pull-up, Pull-down, and Terminator for RS-485

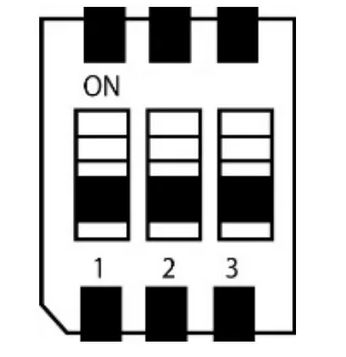

 Bên dưới nắp trên của MGate 5103, bạn sẽ tìm thấy các công tắc DIP để điều chỉnh điện trở kéo lên, điện trở kéo xuống và đầu cuối của mỗi cổng nối tiếp





SW 1 2 3
Pull-up Pull-down  Terminator
ON
1kΩ 1kΩ 120kΩ
Tắt 150kΩ* 150kΩ* -


Quy trình cài đặt phần cứng

  • Kết nối bộ đổi nguồn. Kết nối đường dây điện 12-48VDC hoặc nguồn điện DIN-rail với khối đầu cuối của MGate 5103.
  • Sử dụng cáp nối tiếp để kết nối MGate với thiết bị Modbus.
  • Sử dụng cáp Ethernet để kết nối MGate với bộ điều khiển PROFINET IO.

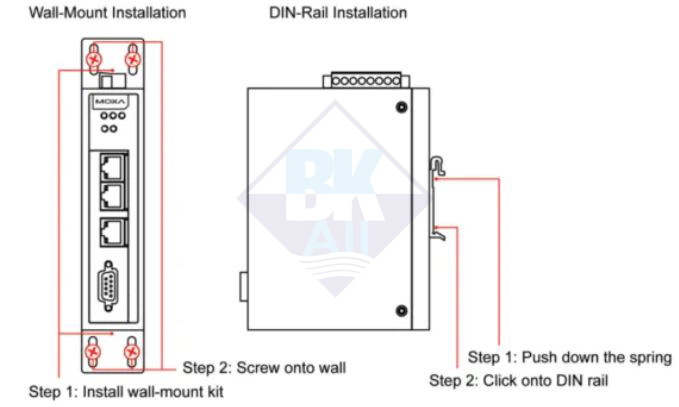

  • MGate 5103 được thiết kế để gắn vào thanh ray DIN hoặc gắn trên tường. Để lắp thanh ray DIN, hãy ấn lò xo xuống và gắn đúng cách vào thanh ray DIN cho đến khi nó "bắt" vào đúng vị trí. Để gắn tường, hãy lắp bộ giá treo tường (tùy chọn) trước rồi vặn thiết bị vào tường.

Hình sau minh họa hai tùy chọn lắp:

Thông tin cài đặt phần mềm

Vui lòng tải xuống hướng dẫn sử dụng và Tiện ích Tìm kiếm Thiết bị (DSU) từ www.moxa.com

Tham khảo hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng DSU. Các
MGate 5103 cũng hỗ trợ đăng nhập thông qua web trình duyệt.

  • Địa chỉ IP mặc định: 192.168.127.254
  • Tài khoản mặc định: admin
  • Mật khẩu mặc định: moxa

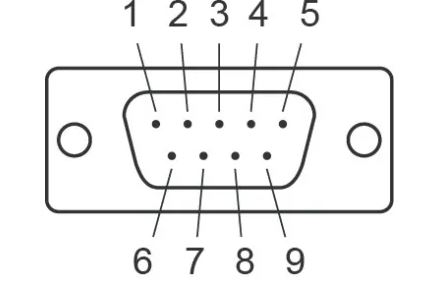

Cổng nối tiếp Modbus (DB9 male)
Pin RS-232 RS-422 /RS-485 (4W) RS-485 (2W)
1 DCD TxD- (A)
2 RXD TxD + (B) -
3 TXD RxD + (B) Data+ (B)
4 DTR RxD- (A) Data- (A)
5* GND - GND
6 - - -
7 - - -
8 - - -
9 - - -

*Tín hiệu mặt đất

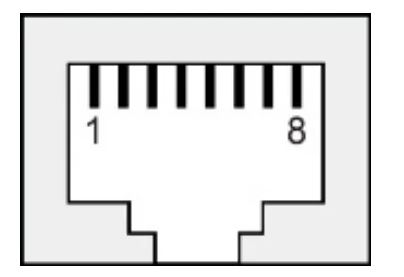

Cổng Ethernet (RJ45)

Pin Tín hiệu
1 Tx +
2 Tx-
3 Rx +
6 Rx-

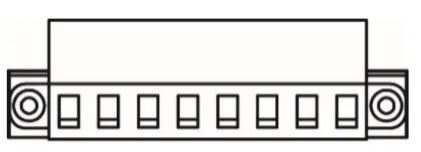

Sơ đồ đầu vào nguồn điện và đầu ra rơ le
  V2 + V2 -   V1 + V1 -
Mặt đất được che chắn

DC

Nguồn điện đầu vào 2

DC

Nguồn điện đầu vào 2

KHÔNG Chung NC

DC

Nguồn điện đầu vào 1

DC

Nguồn điện đầu vào 1

Thông số kỹ thuật

Yêu cầu nguồn điện
Điện áp vào 12 đến 48VDC
Công suất tiêu thụ Tối đa 455mA.
Nhiệt độ hoạt động

Các mô hình tiêu chuẩn:

0 đến 60°C (32 đến 14 °F)

Nhiệt độ mở rộng

-40 đến 75°C (-40 đến 167°F)

Độ ẩm tương đối xung quanh 5 đến 95%RH
Kích thước 36 x 105 x 140mm (1.42 x 4.13 x 5.51 trong)
Độ tin cậy
Công cụ cảnh báo Bộ rung và RTC tích hợp
MTBF 1,140,815 giờ.

Trên đây là hướng dẫn cài đặt chi tiết MOXA MGate 5103 Series. Hy vọng bài viết mang lại những kiến thức hữu ích cho các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
