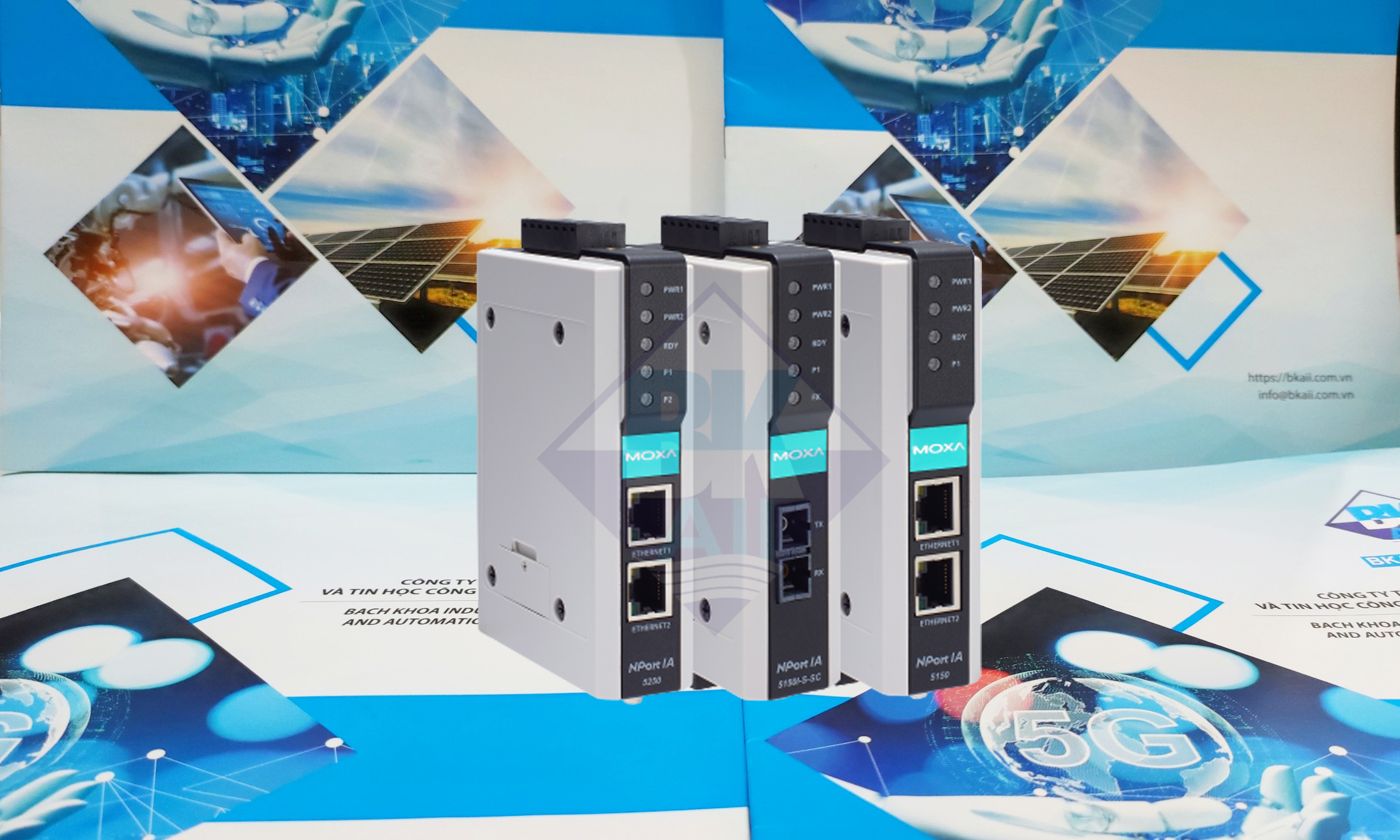

NPort IA5150/5250 hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. Bài viết này BKAII cùng các bạn tìm hiểu hướng dẫn cài đặt máy chủ thiết bị công nghiệp này nhé!

Máy chủ thiết bị NPort IA, NPort IA5150/5250 cung cấp kết nối nối tiếp sang Ethernet dễ dàng và đáng tin cậy cho thị trường tự động hóa công nghiệp. Các máy chủ hỗ trợ một số chế độ hoạt động: máy chủ TCP, máy khách TCP, UDP, COM thực; kết nối ghép nối và modem Ethernet, đảm bảo tính tương thích của phần mềm mạng và chúng là lựa chọn lý tưởng để kết nối các thiết bị nối tiếp RS232/422/485, chẳng hạn như PLC, cảm biến, đồng hồ đo, động cơ, ổ đĩa, đầu đọc mã vạch và màn hình hiển thị của nhà điều hành. Máy chủ thiết bị NPort IA đi kèm với một thiết bị nhỏ gọn và chắc chắn. Vỏ có thể lắp được DIN-rail.

Chú ý: thiết bị này được thiết kế để sử dụng ở một khu vực hạn chế.

Danh sách kiểm tra gói hàng

Trước khi cài đặt NPort IA, hãy xác minh rằng gói chứa các mục sau:

  • 1 máy chủ thiết bị NPort IA Series
  • Hướng dẫn cài đặt nhanh
  • Thẻ bảo hành

Phụ kiện tùy chọn

  • DK-35A: Bộ gắn DIN-rail (35 mm)
  • Mini DB9F-to-TB Adaptor: DB9 female to terminal block adapter
  • DR-4524: Nguồn cung cấp 5W/2A DIN-rail 24 VDC với đầu vào đa năng 85 đến 264VAC
  • DR-75-24: Nguồn cung cấp 75W/3.2A DIN-rail 24 VDC với đầu vào 85 đến 264VAC phổ biến
  • DR-120-24: Nguồn điện DIN-rail 120 VDC 5W/24A với đầu vào 88 đến 132 VAC/176 đến 264VAC bởi switch

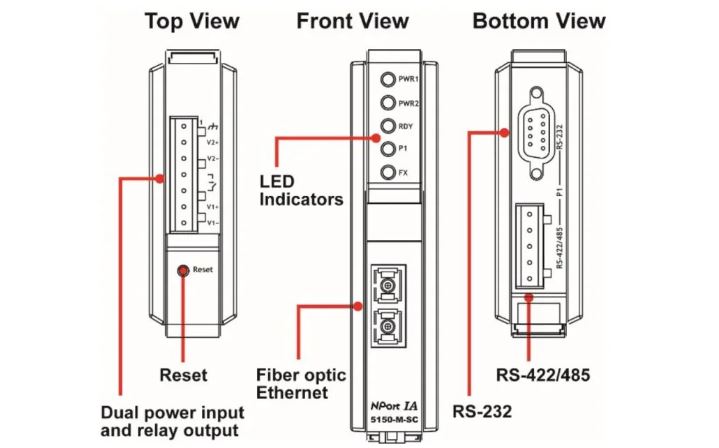

Bên ngoài dòng NPort IA5150

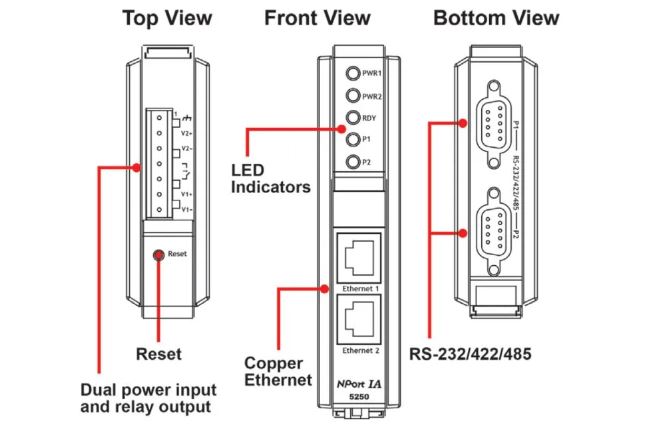

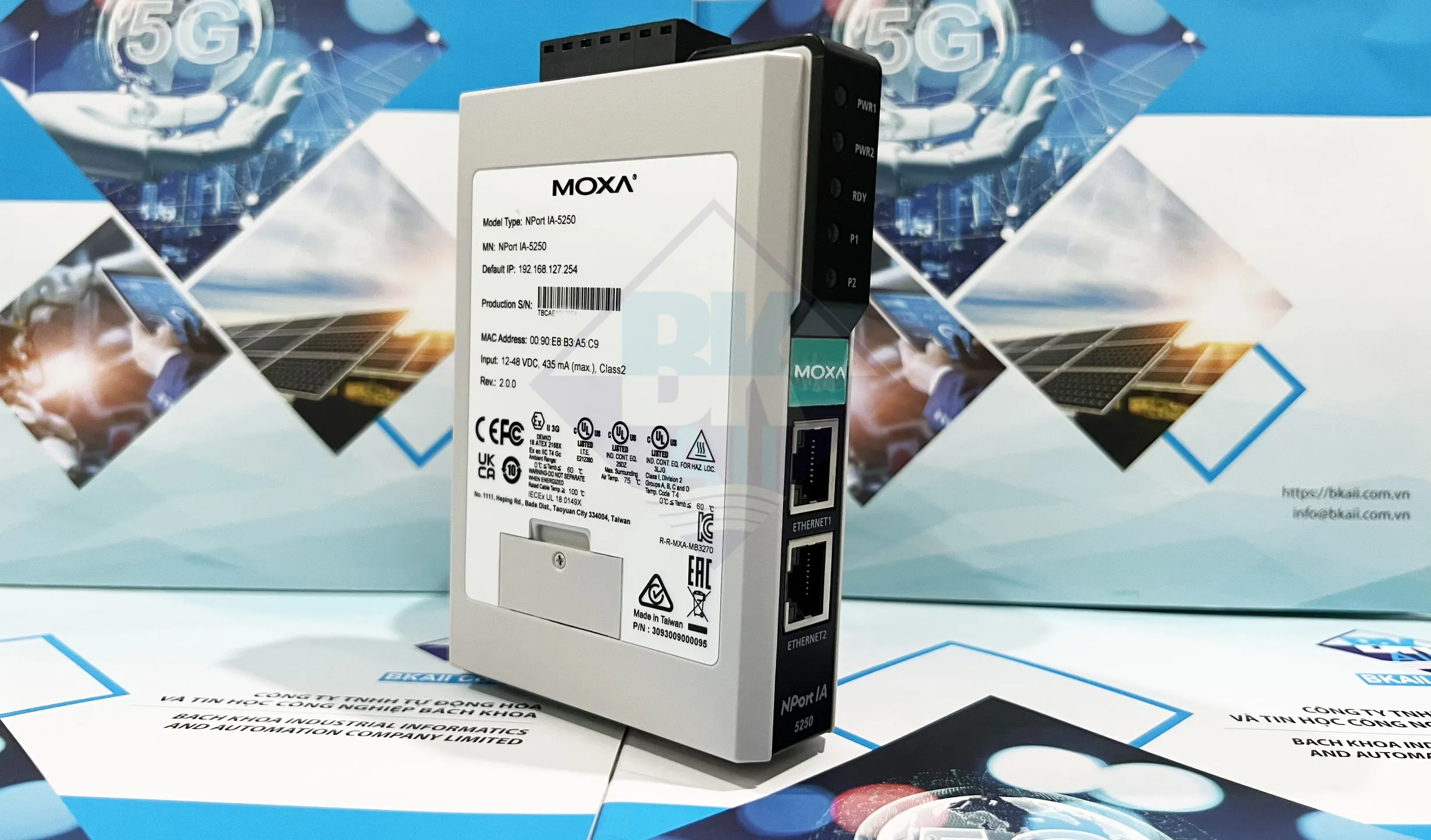

Bên ngoài dòng NPort IA5250

Nút reset: Nhấn nút trong 5 giây để tải cài đặt gốc. Sử dụng một vật có đầu nhọn, chẳng hạn như kẹp giấy được làm thẳng hoặc tăm, để nhấn nút đặt lại. Điều này sẽ làm cho đèn LED Ready bật và tắt. Giá trị mặc định của nhà sản xuất sẽ được tải sau khi đèn LED Ready ngừng nhấp nháy (sau khoảng 5 giây). Tại thời điểm này, bạn nên thả nút.

Đèn báo LED NPort IA (bảng điều khiển phía trước)

LED Màu Chức năng
PWR1, PWR2 Đỏ Nguồn đang được cung cấp cho đầu vào nguồn PWR1, PWR2
RDY Đỏ Ổn định: Bật nguồn và NPort IA đang khởi động
Nhấp nháy: Cho biết xung đột IP, máy chủ DHCP hoặc BOOTP không phản hồi đúng cách hoặc xảy ra đầu ra chuyển tiếp
Xanh lá Ổn định bật: Nguồn đã bật và NPort IA đang hoạt động bình thường
Nhấp nháy: Máy chủ thiết bị đã được định vị bởi chức năng vị trí quản trị viên
Tắt Nguồn bị tắt hoặc có tình trạng lỗi nguồn
Ethernet Vàng Kết nối Ethernet 10 Mbps
Xanh lá Kết nối Ethernet 100 Mbps
Tắt Cáp Ethernet bị ngắt kết nối hoặc bị chập
P1, P2 Vàng Cổng nối tiếp đang nhận dữ liệu
Xanh lá Cổng nối tiếp đang truyền dữ liệu
Tắt Không có dữ liệu nào đang được truyền hoặc nhận qua cổng nối tiếp
FX Vàng Bật ổn định: Kết nối cáp quang Ethernet, nhưng cổng không hoạt động
Nhấp nháy: Cổng cáp quang đang truyền hoặc nhận dữ liệu

Quy trình cài đặt phần cứng

Bước 1: Kết nối NPort IA với mạng. Sử dụng cáp Ethernet đi thẳng tiêu chuẩn để kết nối với trung tâm hoặc bộ chuyển mạch. Khi thiết lập hoặc kiểm tra NPort IA, bạn có thể thấy thuận tiện khi kết nối trực tiếp với cổng Ethernet của máy tính. Trong trường hợp này, hãy sử dụng cáp Ethernet chéo.

Bước 2: Kết nối cổng nối tiếp của NPort IA với thiết bị nối tiếp.

Bước 3: NPort IA được thiết kế để gắn vào thanh ray DIN hoặc gắn trên tường. Hai thanh trượt trên bảng điều khiển phía sau của NPort IA phục vụ mục đích kép. Để gắn trên tường, cả hai thanh trượt nên được mở rộng. Để gắn DIN-rail, hãy bắt đầu với một thanh trượt được đẩy vào và thanh trượt còn lại mở rộng. Sau khi gắn NPort IA trên thanh DIN, hãy đẩy thanh trượt mở rộng vào để khóa máy chủ thiết bị vào thanh ray. Hai lựa chọn vị trí được minh họa trong các hình dưới.

Bước 4: Kết nối đường dây điện 12 đến 48VDC với khối đầu cuối của NPort IA hoặc kết nối bộ nguồn DIN-rail với khối đầu cuối của NPort IA.

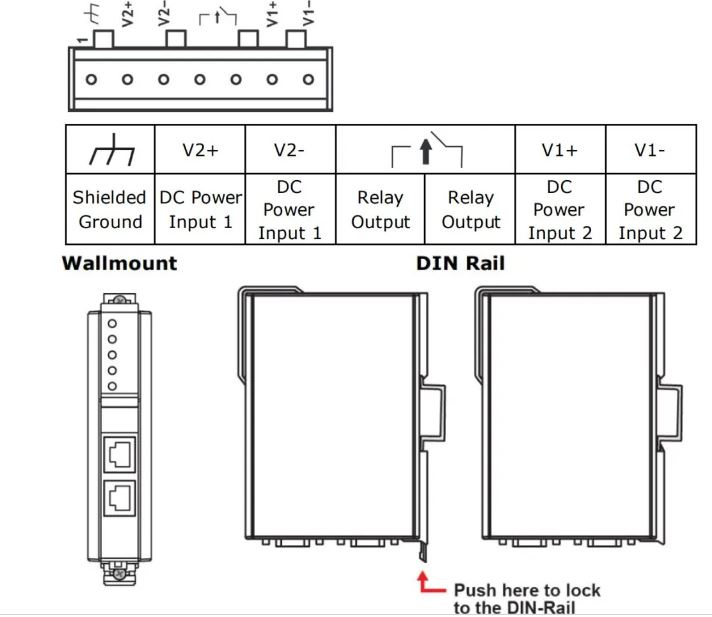

Sơ đồ đầu vào nguồn điện và đầu ra rơ le

Treo tường hoặc tủ
Để gắn NPort IA5000 Series lên tường cần có hai vít. Đầu của các vít phải có đường kính từ 5 đến 7 mm, các trục có đường kính từ 3 đến 4 mm và chiều dài của các vít phải lớn hơn 10.5 mm. Giá treo tường được chứng nhận để sử dụng trong các ứng dụng hàng hải

Thông tin cài đặt phần mềm

Đối với cấu hình của NPort, địa chỉ IP mặc định của NPort là: LAN: Static; IP = 192.168.127.254; netmask = 255.255.255.0.

Nếu bạn quên địa chỉ IP của NPort, hãy sử dụng Tiện ích Tìm kiếm Thiết bị (DSU) từ PC của bạn để định vị NPort. Sau khi tìm kiếm các đơn vị NPort trong mạng LAN, DSU sẽ hiển thị địa chỉ IP của từng đơn vị.

Bạn có thể đăng nhập bằng mật khẩu moxa để thay đổi bất kỳ cài đặt nào nhằm đáp ứng cấu trúc liên kết mạng của bạn (ví dụ: địa chỉ IP) hoặc thiết bị nối tiếp (ví dụ: thông số nối tiếp). Để sử dụng lần đầu, hãy nhấp vào Trình hướng dẫn trong bảng điều hướng bên trái. Trình hướng dẫn sẽ nhắc bạn định cấu hình địa chỉ IP, SSID và chế độ bảo mật. Đối với các cài đặt khác, hãy sử dụng cài đặt gốc hoặc sửa đổi cài đặt cho ứng dụng của bạn.

Để cài đặt phần mềm, hãy tải xuống các tiện ích tương đối từ Moxa web: https://www.moxa.com/support/support_home.aspx?isSearchShow=1

Tải xuống NPort Windows Driver Manager và cài đặt nó làm trình điều khiển để chạy với chế độ COM thực của NPort Series. Thực thi NPort Windows Driver Manager; sau đó ánh xạ các cổng COM ảo trên nền tảng Windows của bạn. Bạn có thể tham khảo phần chỉ định chân Cổng Nam DB9 để lặp lại chân 2 và chân 3 cho giao diện RS-232 để tự kiểm tra trên thiết bị. Sử dụng HyperTerminal hoặc một chương trình tương tự (bạn có thể tải xuống chương trình của Moxa, được gọi là PComm Lite) để kiểm tra xem thiết bị có hoạt động hay không.

Gán chốt và đấu dây cáp

Sơ đồ chân RS232/422/485 (DB9 male)


PIN RS232 RS422/RS485 (4W) RS485 (2W)
1 DCD TxD- (A) -
2 RXD TxD + (B) -
3 TXD RxD + (B) Data+(B)
4 DTR RxD- (A) Data-(A)
5 GND GND GND
6 DSR - -
7 RTS - -
8 CTS - -
9 - - -

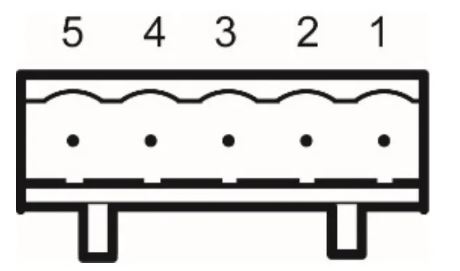

Sơ đồ chân 4W/2W RS485/RS422 (Khối đầu cuối)

PIN RS485 (2W) RS422/RS485 (4W)
1 TxD+(B)
2 TxD-(A)
3 Data+(B) RxD+(B)
4 Data-(A) RxD-(A)
5 GND

Bốn cáp có sẵn dưới dạng phụ kiện tùy chọn có thể được sử dụng để kết nối NPort IA với các thiết bị nối tiếp RS232. Để thuận tiện cho bạn, đã có hiển thị sơ đồ đi dây cáp chính xác cho từng loại trong hai loại cáp.

Giao diện cáp quang 100Base X
Multi-mode Single-mode
Loại cáp quang 0M1 50/125 pm G.652
800 MHz * km
Khoảng cách điển hình

4 km

5 km

40 km

Bước sóng Typical (nm) 1300 1310
Dải TX (nm) 1260 đến 1360 280 đến 1340
Dải RX (nm) 1100 đến 1600 1100 đến 1600
Công suất quang học Dải TX (dBm) -10 đến -20 0 đến -5
Dải RX (dBm) -3 đến -32 -3 đến -34
Link Budget (dB) 12 29
Dispersion Penalty (dB) 3 1

Khi kết nối bộ thu phát sợi quang một chế độ, chúng tôi khuyên bạn nên sử dụng bộ suy giảm để tránh hư hỏng do công suất quang quá mức.Tính toán “khoảng cách điển hình” của một bộ thu phát sợi quang cụ thể như sau: Ngân sách liên kết (dB)> phạt phân tán (dB) + tổng suy hao liên kết (dB).

Female DB9 to Male DB9

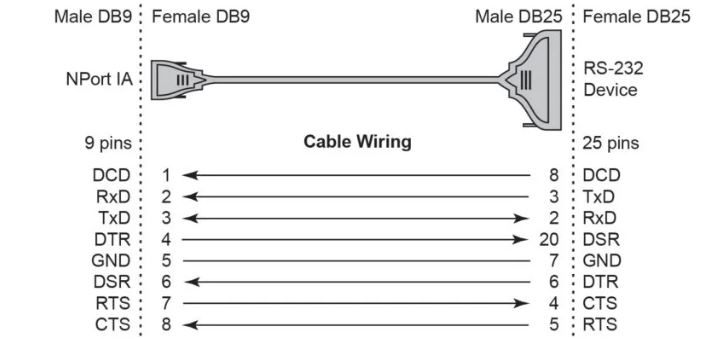

Female DB9 to Male DB25

Thông số kỹ thuật

Yêu cầu nguồn điện
Điện áp vào 12 đến 48VDC
Mức tiêu thụ nguồn NPort IA-5150, NPort IA-5150-T, NPort IA-5250, NPort IA-5250-T: 12 đến 48VDC, 435mA (tối đa)
NPort IA-5250I, NPort IA-5250I-T, NPort IA-5150-M-ST, NPort IA-5150-M-ST-T, NPort IA-5150-M-SC, NPort IA-5150-M-SC-T: 12 đến 48VDC, 510mA (tối đa)
NPort IA-5150I, NPort IA-5150I-T, NPort IA5150-S-SC, NPort IA-5150-S-SC-T, NPort IA-5150I-S-SC, NPort IA-5150I-S-SC-T , NPort IA-5150I-M-SC, NPort IA-5150I-M-SC-T: 12 đến 48VDC, 555mA (tối đa)
Nhiệt độ hoạt động 0 đến 60°C (32 đến 140°F),
-40 đến 75°C (-40 đến 167°F) cho model -T
Nhiệt độ lưu trữ -40 đến 85°C (-40 đến 185°F)
Độ ẩm hoạt động 5 đến 95% RH
Bảo vệ cách ly từ tính (nối tiếp) 2kV (đối với kiểu máy “I”)

Kích thước
Không có tai:

Với tai mở rộng:

29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 inch)

29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.9 inch)

Đầu ra Relay 1 đầu ra rơ le kỹ thuật số để cảnh báo (đóng bình thường): khả năng mang dòng 1A @ 30VDC
Nguy hiểm từ UL/cUL Class 1 Division 2 Group A/B/C/D, ATEX Zone 2, IECEx

Thông tin ATEX và IECEx

Dòng NPort IA-5150/IA-5250

  • Số chứng chỉ: DEMKO 18 ATEX 2168X
  • Số IECEx: IECEx UL 18.0149X
  • Chuỗi chứng nhận: Ex nA IIC T4 Gc: Phạm vi môi trường: 0°C ≤ Tamb ≤ 60°C (Đối với hậu tố không có -T) Phạm vi môi trường xung quanh: -40°C ≤ Tamb ≤ 75°C (Đối với hậu tố với -T)
  • Tiêu chuẩn bao gồm:
    ATEX: EN 60079-0: 2012 + A11: 2013, EN 60079-15: 2010
    IECEx: IEC 60079-0 Ed.6; IEC 60079-15 Ed.4
  • Các điều kiện sử dụng an toàn:
    Thiết bị chỉ được sử dụng trong khu vực ít ô nhiễm nhất là mức độ 2, như được định nghĩa trong IEC/EN 60664-1.
    Thiết bị phải được lắp đặt trong vỏ bọc cung cấp khả năng bảo vệ chống xâm nhập tối thiểu IP4 phù hợp với IEC/EN 60079-0.
    Dây dẫn phù hợp với Nhiệt độ cáp định mức ≥ 100°C
    Dây dẫn đầu vào với 28-12AWG (tối đa 3.3 mm 2) được sử dụng với các thiết bị

Dòng NPort IA-5150I/IA-5250I

  • Số chứng chỉ ATEX: DEMKO 19 ATEX 2232X
  • Số IECEx: IECEx UL 19.0058X
  • Chuỗi chứng nhận: Ex nA IIC T4 Gc
    Phạm vi môi trường: 0°C ≤ Tamb ≤ 60°C (Đối với hậu tố không có -T)
    Phạm vi môi trường xung quanh: -40°C ≤ Tamb ≤ 75°C (Đối với hậu tố với -T)
  • Tiêu chuẩn bao gồm:
    ATEX: EN 60079-0: 2012 + A11: 2013, EN 60079-15: 2010
    IECEx: IEC 60079-0 Ed.6; IEC 60079-15 Ed.4
  • Các điều kiện sử dụng an toàn:
    Thiết bị chỉ được sử dụng trong khu vực ít ô nhiễm nhất là mức độ 2, như được định nghĩa trong IEC/EN 60664-1.
    Thiết bị phải được lắp đặt trong vỏ bọc cung cấp khả năng bảo vệ chống xâm nhập tối thiểu IP 54 phù hợp với IEC/EN 60079-0.
    Dây dẫn phù hợp với Nhiệt độ cáp định mức ≥ 100°C
    Dây dẫn đầu vào với 28-12AWG (tối đa 3.3 mm 2) được sử dụng với các thiết bị

Trên đây là hướng hướng dẫn cài đặt máy chủ thiết bị công nghiệp dòng MOXA NPort IA5150/5250. Hy vọng bài viết mang lại những kiến thức hữu ích cho các bạn, có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
