Nguyên lý hoạt động của cáp quang: Cấu tạo và cách truyền tín hiệu ánh sáng

Đi cùng với sự phát triển mạnh mẽ của các hệ thống mạng, tự động hóa và truyền thông công nghiệp, cáp quang ngày càng được sử dụng rộng rãi nhờ khả năng truyền dữ liệu tốc độ cao và chống nhiễu tuyệt đối.

Trong bài viết này, chúng ta sẽ đi sâu vào nguyên lý hoạt động của cáp quang, cấu tạo sợi quang và cách ánh sáng được truyền đi trong môi trường này.

Sợi quang học là gì?

Cấu tạo sợi quang

Sợi quang học là một môi trường truyền dẫn trong suốt, linh hoạt, được làm từ thủy tinh (silica) hoặc nhựa chất lượng cao. Sợi quang có đường kính rất nhỏ, chỉ tương đương sợi tóc, và có khả năng dẫn ánh sáng từ đầu này đến đầu kia.

Các sợi quang được bó lại thành cáp quang, được sử dụng rộng rãi trong viễn thông, mạng máy tính và đặc biệt là trong hệ thống truyền thông công nghiệp.

So với cáp đồng, cáp quang:

Truyền dữ liệu nhanh hơn
Ít suy hao tín hiệu
Không bị nhiễu điện từ
Truyền được khoảng cách xa

Cấu tạo của sợi quang

Một sợi quang tiêu chuẩn gồm 3 thành phần chính:

Lõi (Core): Là phần trung tâm, nơi ánh sáng truyền đi
Lớp phản xạ (Cladding): Bao quanh lõi, giúp phản xạ ánh sáng trở lại lõi
Lớp bảo vệ (Coating/Jacket): Bảo vệ sợi quang khỏi tác động môi trường

Chính sự kết hợp giữa lõi và lớp phản xạ tạo nên cơ chế truyền ánh sáng đặc trưng của cáp quang.

Nguyên lý hoạt động của cáp quang (phản xạ toàn phần)

Ánh sáng trong sợi quang được truyền đi dựa trên hiện tượng phản xạ toàn phần. Khi tia sáng truyền trong lõi và gặp bề mặt giữa lõi và lớp cladding với góc thích hợp, nó sẽ bị phản xạ hoàn toàn trở lại lõi thay vì thoát ra ngoài.

Bạn có thể hình dung nguyên lý này giống như việc ánh sáng phản xạ liên tục trong một đường hầm gương, giúp tín hiệu được truyền đi rất xa mà không bị thất thoát nhiều.

Nhờ cơ chế này, tín hiệu ánh sáng có thể truyền đi hàng km mà vẫn đảm bảo chất lượng.

Phân loại cáp quang

Cáp quang được chia thành hai loại chính:

Single-mode: Lõi nhỏ (~8–10µm), truyền xa, ít suy hao, dùng cho backbone
Multi-mode: Lõi lớn (~50–100µm), dùng cho khoảng cách ngắn

👉 Xem chi tiết: So sánh cáp quang Single-mode và Multi-mode

Ưu điểm của cáp quang

Băng thông rất cao
Suy hao tín hiệu thấp
Không bị nhiễu điện từ (EMI)
An toàn điện (không dẫn điện)
Phù hợp truyền dữ liệu tốc độ cao và khoảng cách xa

Hệ thống truyền dẫn cáp quang hoạt động như thế nào?

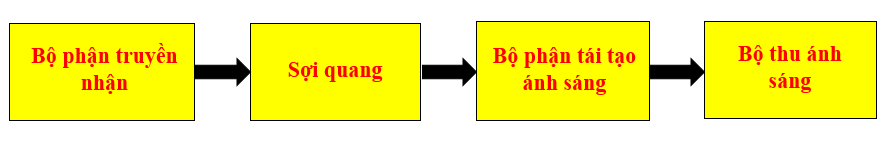

Hệ thống truyền dẫn cáp quang

Bộ phát quang

Chuyển tín hiệu điện thành tín hiệu ánh sáng bằng LED hoặc Laser. Các bước sóng phổ biến: 850nm, 1310nm, 1550nm.

Bộ khuếch đại / tái tạo

Dùng để tăng cường tín hiệu khi truyền khoảng cách xa, đảm bảo tín hiệu không bị suy giảm.

Bộ thu quang

Chuyển tín hiệu ánh sáng trở lại tín hiệu điện bằng photodiode để thiết bị có thể xử lý.

Vai trò của cáp quang trong hệ thống công nghiệp

Trong các hệ thống tự động hóa, cáp quang thường được sử dụng để:

Kết nối giữa các tủ điều khiển
Truyền dữ liệu SCADA
Kết nối các khu vực xa trong nhà máy
Triển khai mạng backbone ổn định

👉 Xem bài tổng quan: Cáp quang công nghiệp là gì? Ứng dụng và thiết kế hệ thống

Xem thêm

Hy vọng bài viết giúp bạn hiểu rõ hơn về nguyên lý hoạt động của cáp quang. Nếu cần tư vấn giải pháp truyền thông công nghiệp, hãy liên hệ BKAII để được hỗ trợ chi tiết.
