Bài viết này BKAII cùng các bạn tìm hiểu hướng dẫn sử dụng dòng IMC-21 hãng Moxa nhé!

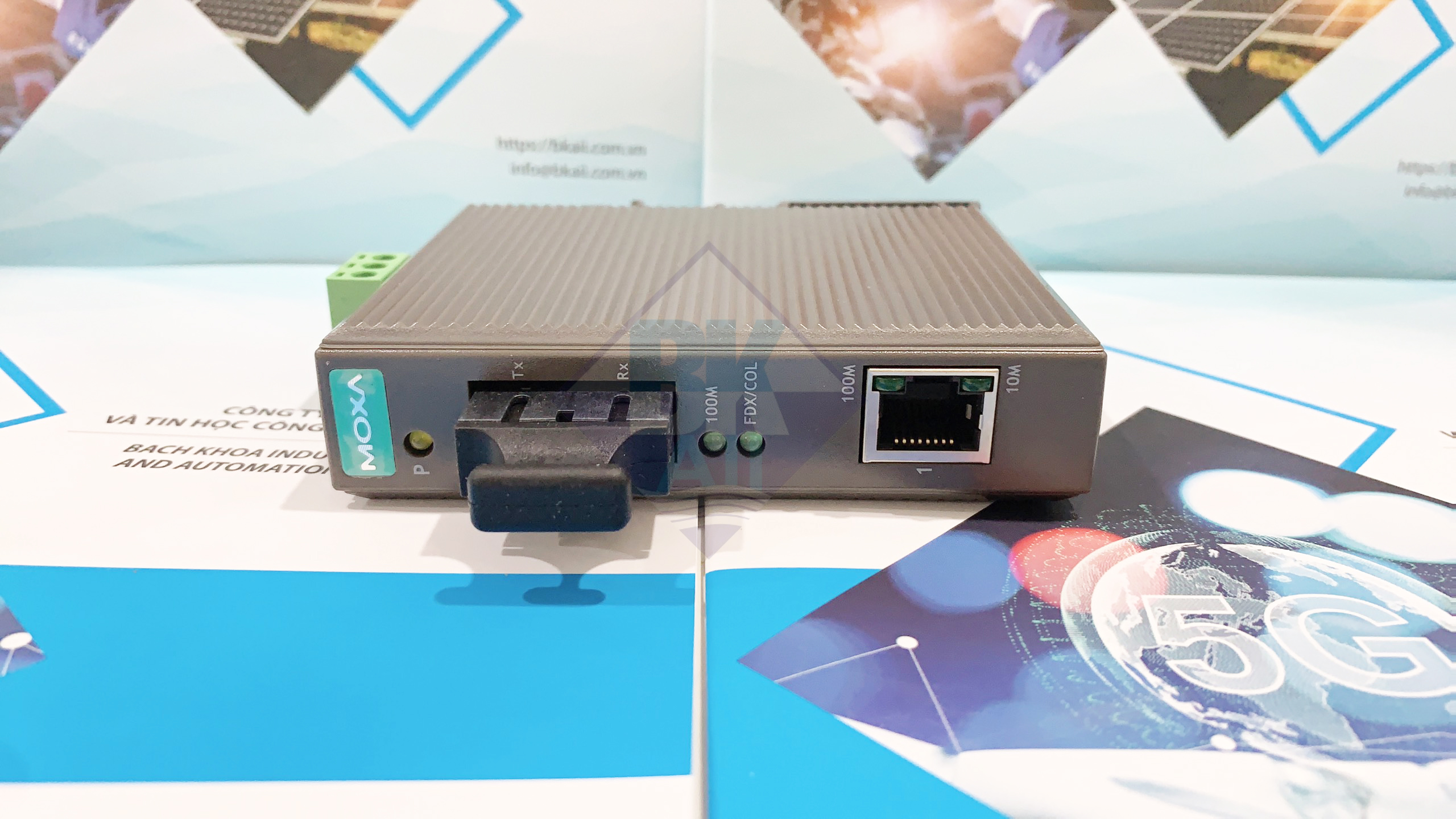

Dòng Moxa Industrial Media Converter IMC-21 bao gồm các bộ chuyển đổi phương tiện cấp 10/100BaseT(X) sang 100BaseFX cung cấp giải pháp tiết kiệm chi phí và được thiết kế đặc biệt để hoạt động ổn định và đáng tin cậy trong môi trường công nghiệp khắc nghiệt. IMC-21 chấp nhận 12-48 VDC đến đầu vào nguồn. Nó hoạt động đáng tin cậy trong dải nhiệt độ từ -10 đến 60°C và thiết kế phần cứng chắc chắn của IMC-21 khiến nó trở nên lý tưởng cho các ứng dụng công nghiệp đòi hỏi khắt khe, chẳng hạn như những ứng dụng tuân thủ FCC, CE
Trong hướng dẫn cài đặt phần cứng này, sử dụng IMC làm từ viết tắt của bộ chuyển đổi phương tiện công nghiệp
Danh sách kiểm tra gói hàng
Moxa IMC-21 được vận chuyển cùng với các hạng mục sau.
- IMC-21
- Hướng dẫn cài đặt nhanh (bản in)
- Thẻ bảo hành
Tính năng
- Nguồn điện đầu vào: 12 đến 48VDC
- Tốc độ kết nối của cổng TP, chế độ Half/Full duplex và Force/Automode có thể lựa chọn DIP Switch
- Chế độ Half/Full duplex của cổng Fiber có thể lựa chọn DIP Switch
- Hỗ trợ Link Fault Pass-Through (LFP) )
- Có thể gắn DIN-Rail
- Có sẵn các kiểu máy đa chế độ và một chế độ với đầu nối sợi quang SC hoặc ST
- Dải nhiệt độ hoạt động từ -10 đến 60°C

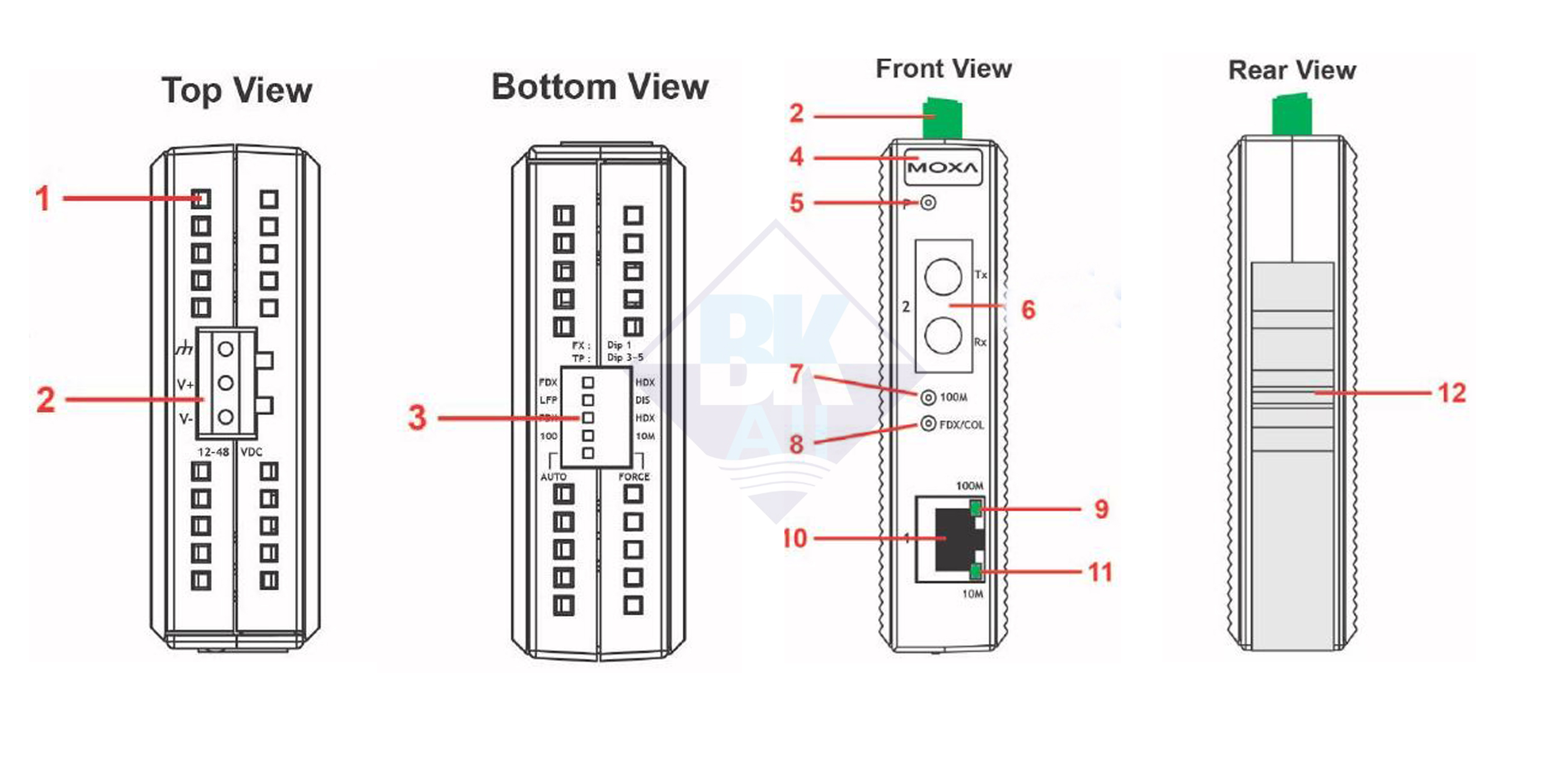

Bố cục bảng điều khiển của dòng IMC-21
1. Lỗ tản nhiệt
2. Khối đầu cuối cho đầu vào nguồn và nối đất
3. Công tắc nhúng
4. Logo Moxa
5. Đèn LED đầu vào nguồn
6. Cổng 100BaseFX (đầu nối SC/ST)
7. Đèn LED 100 Mbps của cổng FX
8. Đèn LED FDX/COL của cổng FX
9. Đèn LED 100 Mbps của cổng TP
10. Cổng 10/100BaseT(X)
11. Đèn LED 10 Mbps của cổng TP
12. Bộ DIN-Rail
Dòng IMC-21 bao gồm IMC-21-M-SC, IMC-21-M-ST và IMC-21-S-SC
Kích thước lắp đặt

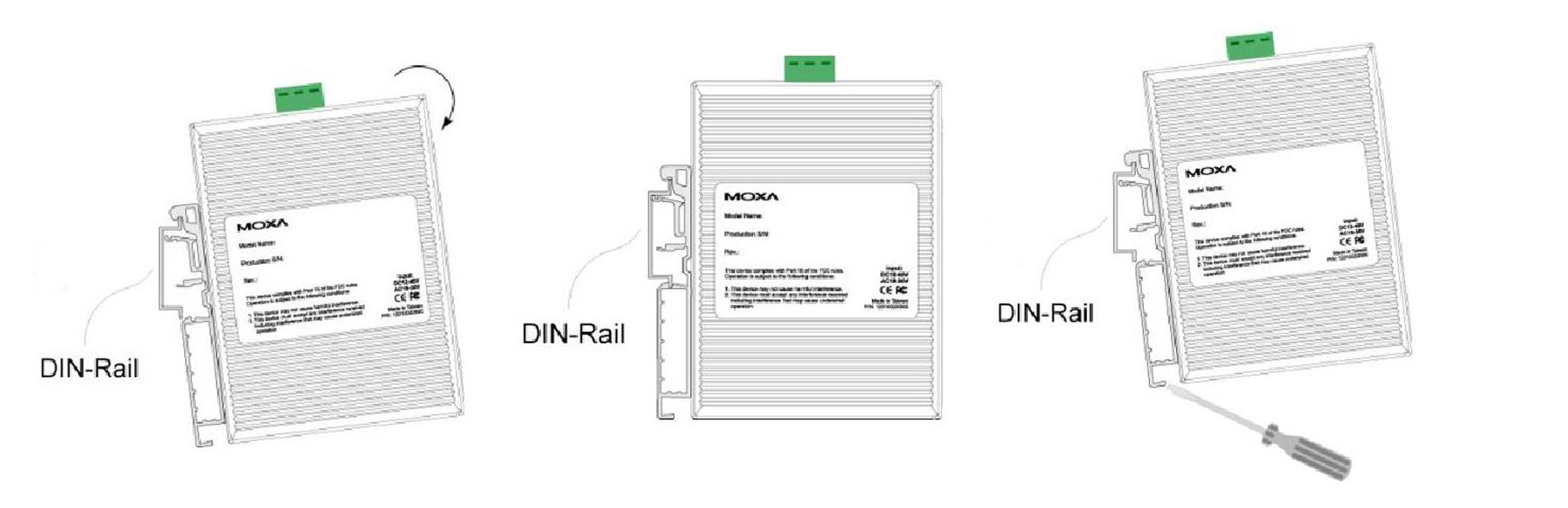

Gắn DIN-Rail
Tấm đính kèm DIN-Rail bằng nhựa đã được cố định vào mặt sau của IMC khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm DIN-Rail vào IMC, hãy đảm bảo rằng bộ DIN-Rail được đặt hướng về phía trên cùng, như thể hiện trong các hình bên dưới
Bước 1: Chèn phần trên cùng của DIN-Rail vào trong khe.
Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như minh họa bên dưới
Để tháo Moxa IMC-21 khỏi DIN-Rail, hãy lắp tua vít lưỡi phẳng theo chiều ngang vào DIN-Railkit bên dưới IMC-21, sau đó kéo nó lên trên và thả IMC về phía bạn ra khỏi DIN-Rail
Lưu ý
Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây Bộ chuyển đổi phương tiện công nghiệp Moxa của bạn. Tính toán dòng điện tối đa có thể có trong mỗi dây nguồn và dây thông thường. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với mỗi cỡ dây. Nếu dòng điện vượt quá định mức tối đa, dây dẫn có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.
Bạn cũng nên chú ý đến những điểm sau:
- Sử dụng các đường dẫn riêng biệt để định tuyến dây nguồn và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau.
- Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
- Bạn có thể sử dụng loại tín hiệu được truyền qua một dây để xác định dây nào nên được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
- Hãy tách riêng hệ thống dây đầu vào và dây đầu ra.
- Bạn nên dán nhãn hệ thống dây cho tất cả các thiết bị trong hệ thống khi cần thiết
Nối đất Moxa Industrial Media Converter
Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ đầu nối ngoài cùng bên phải của hộp đấu dây 3 tiếp điểm đến bề mặt nối đất trước khi kết nối thiết bị
Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại
Đi dây điện đầu vào

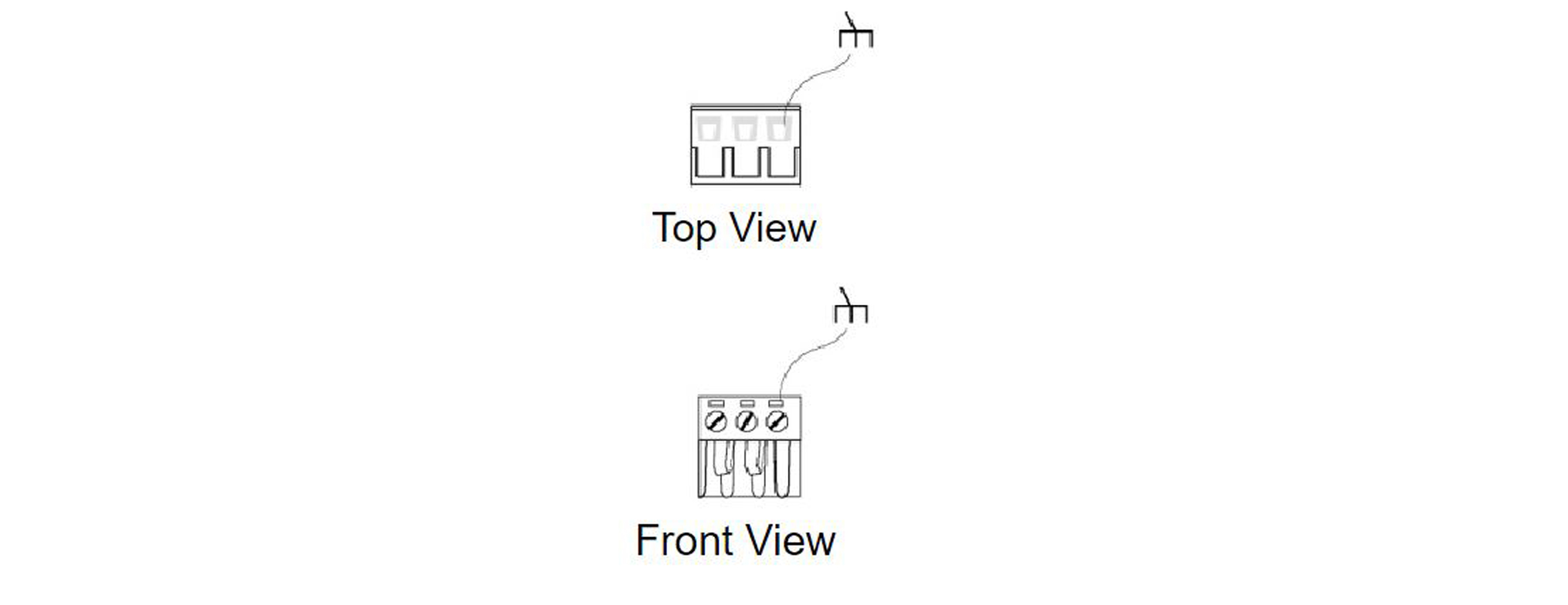

Hai tiếp điểm ngoài cùng bên trái của đầu nối khối đầu cuối 3 tiếp điểm trên bảng trên cùng của IMC được sử dụng cho đầu vào DC hoặc AC của IMC. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây
Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.
Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của IMC
Kết nối giao tiếp
IMC-21 có một cổng Ethernet 10/100BaseT(X)
Kết nối cổng Ethernet RJ45
Cổng 10/100BaseT(X) nằm ở mặt trước của IMC được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.
Dưới đây, chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và MDI-X (loại HUB/Switch), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet đi thẳng và cáp chéo

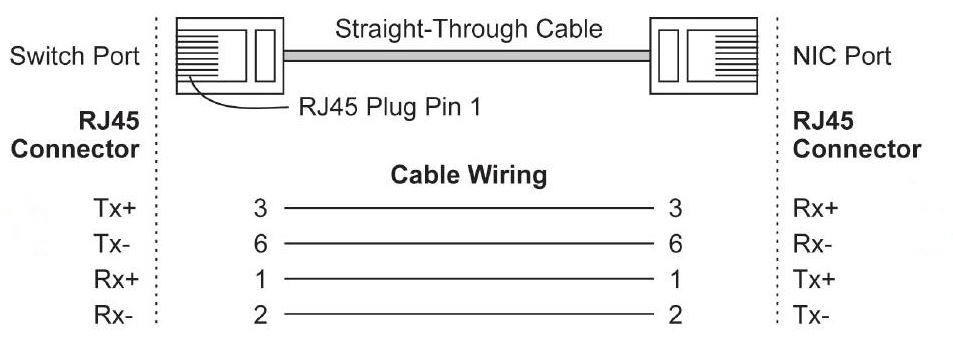

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)
Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

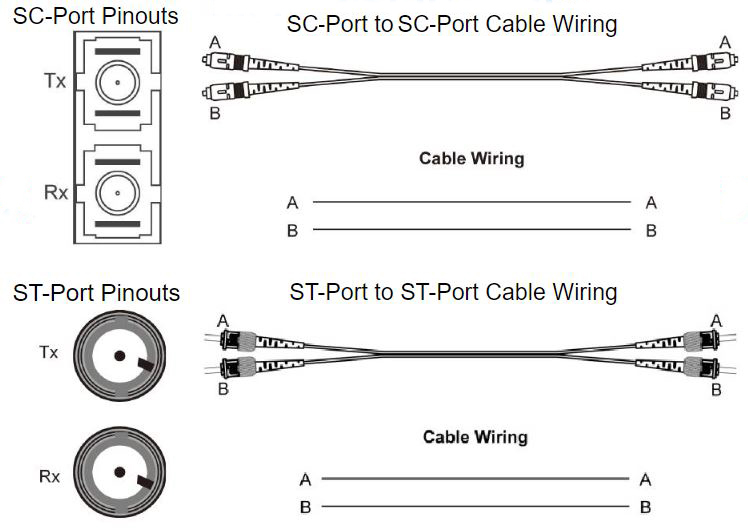

Kết nối cổng cáp quang
Khái niệm đằng sau cổng và cáp SC/ST khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II đến thiết bị I, để truyền song công hoàn toàn
Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, bạn nên dán nhãn hai bên của cùng một đường thẳng bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)
Lưu ý: Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze
Cài đặt công tắc DIP |
Công tắc DIP 1 (Mặc định TẮT: FDX)
FDX: Cổng cáp quang ở chế độ song công hoàn toàn
HDX: Cổng cáp quang ở chế độ bán song công
Công tắc DIP 2 (Mặc định TẮT: LFP)
LFP: Bật LFP (Truyền qua lỗi liên kết) cho 100BaseFX
LFP DIS: Vô hiệu hóa LFP cho 100BaseFX
Công tắc DIP 3 (Mặc định TẮT: FDX)
FDX: Cổng TP ở chế độ song công hoàn toàn
HDX: Cổng TP ở chế độ bán song công
Công tắc DIP 4 (Mặc định TẮT: 100)
100: Cổng TP ở tốc độ 100 Mbps
10: Cổng TP với tốc độ 10 Mbps
Công tắc DIP 5 (Mặc định TẮT: TỰ ĐỘNG)
AUTO: Cổng TP ở chế độ AUTO (tự động đàm phán)
FORCE: Buộc cổng TP vào chế độ 10M hoặc bán song công
Sau khi thay đổi cài đặt công tắc DIP, bạn cần tắt nguồn và sau đó bật nguồn IMC-21 để kích hoạt cài đặt mới
Đèn báo LED
Mặt trước của Moxa Industrial Media Converter chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới
LED | Màu | Trạng thái | Mô tả |
P | Vàng | Bật | Nguồn đang được cung cấp cho đầu vào nguồn |
Tắt | Nguồn không được cung cấp cho đầu vào nguồn | ||
100M (FX) |
Xanh | Bật | Liên kết 100 Mbps của cổng FX đang hoạt động |
Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 100 Mbps | ||
Tắt | Liên kết 100 Mbps của Cổng FX không hoạt động | ||
FDX/CO (FX) | Xanh | Bật | Cổng 100BaseFX đang truyền ở chế độ song công hoàn toàn |
Nhấp nháy | Đã xảy ra xung đột dữ liệu | ||
Tắt | Cổng 100BaseFX đang truyền ở chế độ bán song công | ||
100M (TP) |
Xanh | Bật | Liên kết 100 Mbps của cổng TP đang hoạt động |
Nhấp nháy | Dữ liệu đang được truyền ở tốc độ 100 Mbps | ||
Tắt | Liên kết 100 Mbps của cổng TP không hoạt động | ||
10M (TP) | Xanh |
Bật Nhấp nháy Tắt |
Liên kết 10 Mbps của cổng TP đang hoạt động |
Dữ liệu đang được truyền với tốc độ 10 Mbps | |||
Liên kết 10 Mbps của cổng TP không hoạt động |

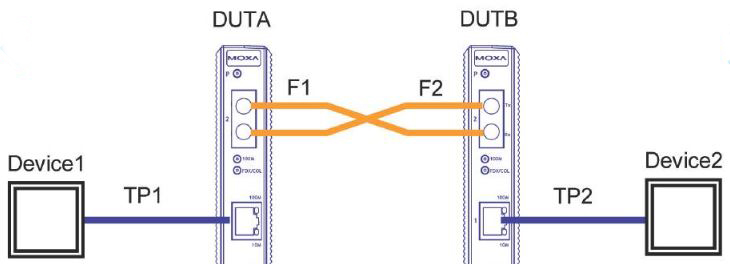

Công tắc LFP DIP được đặt ở chế độ "LFP"
Device 1 TP LED | Đèn led DUTA TP LINK | Đèn led DUTA FO | Đèn led DUTB FO | Đèn led DUTB TP LINK | Thiết bị 2 TP LED | |
TP1 bị lỗi | Tắt | Tắt | Tắt | Tắt | Tắt | Tắt |
F1 bị lỗi | Tắt | Tắt | Tắt | Tắt | Tắt | Tắt |
F2 bị lỗi | Tắt | Tắt | Tắt | Tắt | Tắt | Tắt |
TP2 bị lỗi | Tắt | Tắt | Tắt | Tắt | Tắt | Tắt |
Công tắc LFP DIP được đặt ở chế độ "DIS"
Device 1 TP LED | Đèn led DUTA TP LINK | Đèn led DUTA FO | Đèn led DUTB FO | Đèn led DUTB TP LINK | Thiết bị 2 TP LED | |
TP1 bị lỗi | Tắt | Tắt | Bật | Bật | Bật | Bật |
F1 bị lỗi | Bật | Bật | Tắt | Tắt | Bật | Bật |
F2 bị lỗi | Bật | Bật | Tắt | Tắt | Bật | Bật |
TP2 bị lỗi | Bật | Bật | Bật | Bật | Tắt | Tắt |
Kết nối MDI/MDI-X tự động
Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseT(X) của Moxa IndustrialMedia Converter với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối IMC với thiết bị Ethernet
Chức năng tốc độ kép và chuyển mạch Cổng RJ45 chuyển mạch 10/100 Mbps của Moxa Industrial Media Converter tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. Tất cả các mẫu Moxa Industrial Media Converter đều là thiết bị plug-and-play, do đó không yêu cầu cấu hình phần mềm trong quá trình cài đặt hoặc bảo trì. Chế độ song công một nửa/toàn phần cho các cổng RJ45 được chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ
Tự động đàm phán và Cảm biến tốc độ Cổng Ethernet RJ45 của sê-ri Moxa IMC-21 hỗ trợ tự động đàm phán ở các chế độ 10BaseT và 100BaseT(X), với hoạt động được điều chỉnh bởi tiêu chuẩn IEEE802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, trong khi cùng lúc đó, các nút khác đang hoạt động ở tốc độ 100 Mbps.
Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi khi LINK được bật. Moxa Industrial Media Converter quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps hoặc 100 Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10Mbps hoặc 100 Mbps.
Nếu cổng Ethernet RJ45 của Bộ chuyển đổi phương tiện công nghiệp Moxa được kết nối với thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u
Thông số kỹ thuật
Công nghệ | ||
Tiêu chuẩn | IEEE802.3, 802.3u, 802.3x | |
Giao diện | ||
Cổng RJ45 | 10/100BaseT(X) | |
Cổng cáp quang | 100BaseFX (có sẵn đầu nối SC, ST) | |
Đèn báo LED | Nguồn, 10/100M (cổng TP), 100M (cổng Fiber),FDX/COL (Cổng Fiber) | |
DIP Switch |
Tốc độ kết nối của cổng TP và chế độ Half/Full duplexmode và Force/Auto có thể lựa chọn chuyển đổi DIP Chế độ Half/Full duplex của kết nối cáp quang có thể lựa chọn DIP switch Link Fault Pass-Through (LFP) cũng có thể lựa chọn DIPswitch |
|
Sợi quang | ||
Đa chế độ (100BaseFX) | Chế độ đơn (100BaseFX) | |
Khoảng cách, km | 5 | 40 |
Bước sóng, nm | 1300 | 1310 |
Tối thiểu Đầu ra Tx, dBm | -20 | -5 |
Tối đa. Đầu ra Tx, dBm | -14 | 0 |
Độ nhạy, dBm | -34 đến -30 | -36 đến -32 |
Nguồn | ||
Điện áp đầu vào | 12 đến 48VDC | |
Sự tiêu thụ năng lượng |
271 mA @ 12 V 137 mA @ 24 V 77 mA @ 48 V |
S-SC: 258 mA @ 12 V 129 mA @ 24 V 71 mA @ 48 V |
Sự liên quan | Khối đầu cuối 3 tiếp điểm có thể tháo rời | |
Bảo vệ dòng điện quá tải | 1.1 A | |
Bảo vệ phân cực ngược | Hiện có | |
Cơ học | ||
Vỏ bọc | Bảo vệ IP30, vỏ nhựa | |
Kích thước | 25 × 109 × 97 mm (W × H × D) | |
Trọng lượng | 125g | |
Cài đặt | Gắn DIN-Rail | |
Môi trường | ||
Nhiệt độ hoạt động | -10 đến 60°C (14 đến 140°F) | |
Nhiệt độ bảo quản | -40 đến 70°C (-40 đến 158°F) | |
Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) | |
Phê duyệt quy định | ||
An toàn | UL 60950-1 | |
EMI | FCC Part 15, CISPR 32 class A | |
EMS |
EN61000-4-2 (ESD) Level 3 EN61000-4-3 (RS) Level 2 EN61000-4-4 (EFT) Level 2 EN61000-4-5 (Surge) Level 2 EN61000-4-6 (CS) Level 2 |
|
Sốc | IEC 60068-2-27 | |
Tường lửa | IEC 60068-2-32 | |
Rung | IEC 60068-2-6 |
Tuyên bố của Ủy ban Truyền thông Liên bang
FCC - Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau: (1) Thiết bị này không được gây nhiễu có hại và (2) thiết bị này phải chấp nhận bất kỳ nhiễu nào nhận được, kể cả nhiễu có thể gây ra hoạt động không mong muốn. Thiết bị này đã được thử nghiệm và tuân thủ các giới hạn dành cho thiết bị kỹ thuật số Loại A, theo phần 15 của Quy tắc FCCR. Các giới hạn này được thiết kế để cung cấp sự bảo vệ hợp lý chống nhiễu có hại khi thiết bị được vận hành trong môi trường thương mại. Thiết bị này tạo ra, sử dụng và có thể phát ra năng lượng tần số vô tuyến, nếu không được lắp đặt và sử dụng theo hướng dẫn sử dụng, có thể gây nhiễu có hại cho liên lạc vô tuyến. Hoạt động của thiết bị này trong khu dân cư có khả năng gây nhiễu có hại, trong trường hợp đó người dùng sẽ phải tự sửa nhiễu bằng chi phí của mình
Trên đây là những chia sẻ của BKAII về hướng dẫn sử dụng thiết bị IMC-21 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
