Cách ly tín hiệu là gì? Tại sao hệ thống công nghiệp bắt buộc phải cách ly?

Trong các hệ thống tự động hóa công nghiệp, hiện tượng nhiễu tín hiệu, sai số analog, mất truyền thông Modbus RTU hay cháy cổng RS485 xảy ra khá phổ biến, đặc biệt trong môi trường có biến tần, motor công suất lớn hoặc hệ thống kéo dây khoảng cách xa.

BKAII nhận thấy, khi đó chúng ta thường tập trung xử lý phần mềm hoặc thay thiết bị mà bỏ qua nguyên nhân cốt lõi là chênh lệch điện thế mass (ground loop) và nhiễu điện từ trong hệ thống. Đây cũng chính là lý do các giải pháp cách ly tín hiệu (Signal Isolation) gần như trở thành tiêu chuẩn bắt buộc trong các hệ thống sử dụng RS485, Modbus RTU, Ethernet công nghiệp, tín hiệu analog 4-20mA hoặc 0-10V.

Vậy cách ly tín hiệu là gì? Nguyên lý hoạt động ra sao? Khi nào cần sử dụng bộ cách ly tín hiệu trong thực tế? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Cách ly tín hiệu là gì?

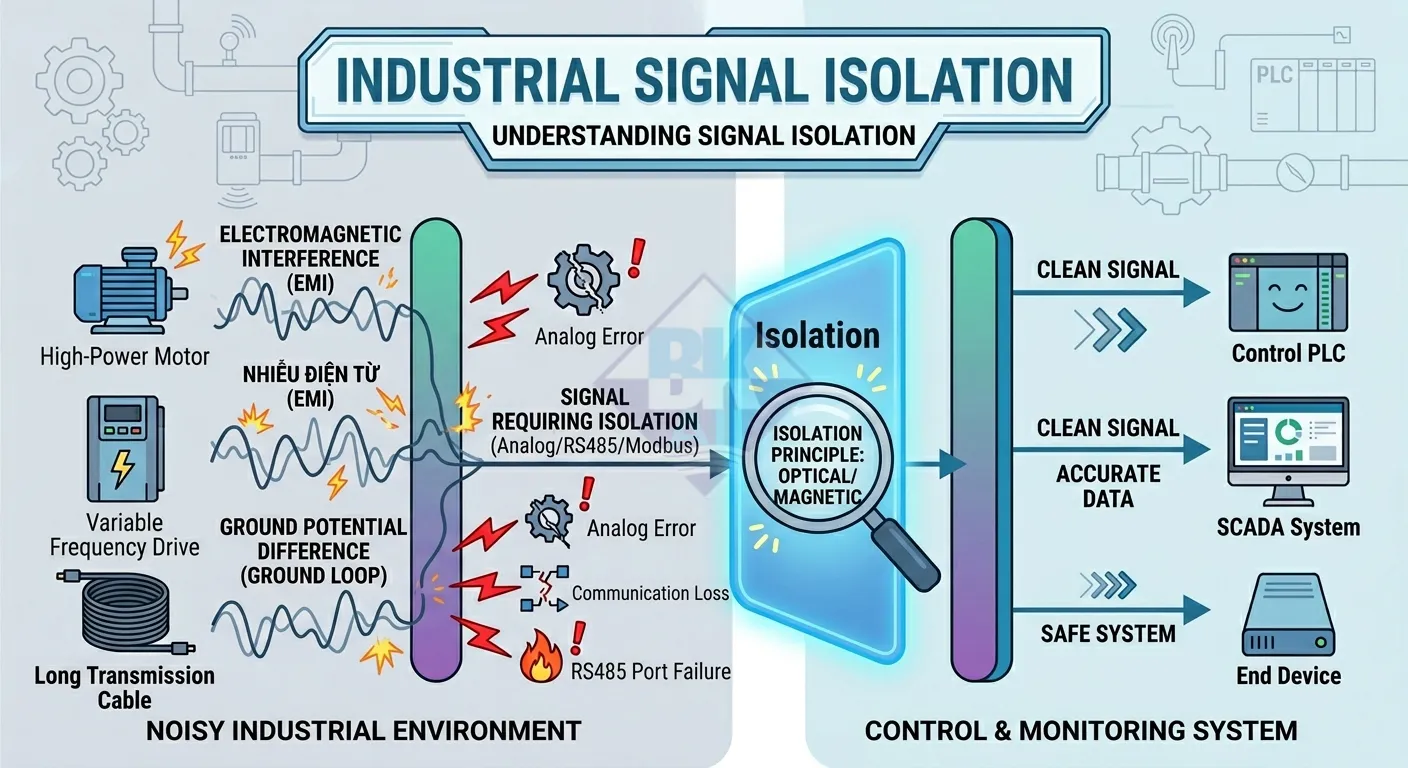

Cách ly tín hiệu (Signal Isolation) là kỹ thuật tách biệt điện giữa hai phần của hệ thống nhưng vẫn cho phép dữ liệu hoặc tín hiệu được truyền qua.

Nói cách khác, tín hiệu vẫn được truyền từ thiết bị A sang thiết bị B nhưng hai bên không còn kết nối điện trực tiếp với nhau. Điều này giúp:

Chống nhiễu điện từ EMI/RFI
Ngăn dòng rò hoặc ground loop
Bảo vệ thiết bị khỏi surge điện áp
Tăng độ ổn định cho hệ thống truyền thông công nghiệp
Giảm nguy cơ cháy cổng PLC hoặc converter

Hiện nay, cách ly tín hiệu được ứng dụng rất rộng rãi trong:

PLC và HMI công nghiệp
Hệ thống SCADA
Bộ chuyển đổi RS232/RS485
Thiết bị Modbus Gateway
Tín hiệu cảm biến 4-20mA
Switch Ethernet công nghiệp

Tại sao hệ thống công nghiệp cần cách ly tín hiệu?

Ground loop – nguyên nhân phổ biến nhất

Trong nhà máy, các thiết bị thường được cấp nguồn từ nhiều tủ điện khác nhau. Mỗi tủ có thể tồn tại mức điện áp mass khác nhau. Khi kết nối trực tiếp tín hiệu truyền thông hoặc analog giữa các thiết bị, dòng điện sẽ chạy qua dây mass để cân bằng điện thế.

Hiện tượng này được gọi là ground loop. Đây là nguyên nhân gây ra:

Sai số tín hiệu analog
Nhiễu dữ liệu Modbus RTU
CRC Error trên RS485
Reset ngẫu nhiên thiết bị
Cháy cổng truyền thông

Nhiễu điện từ EMI/RFI

Các thiết bị như biến tần, motor công suất lớn, contactor hoặc hệ thống hàn công nghiệp có thể sinh ra nhiễu điện từ rất mạnh. Nhiễu này tác động trực tiếp lên dây tín hiệu, đặc biệt với đường truyền dài.

Nếu không có giải pháp cách ly phù hợp, hệ thống có thể gặp:

Mất kết nối truyền thông
Tín hiệu analog bị dao động
Dữ liệu cảm biến không ổn định
PLC đọc sai giá trị

Surge điện áp và sét lan truyền

Trong các hệ thống outdoor hoặc kéo dây khoảng cách xa, surge điện áp do đóng cắt tải hoặc sét lan truyền có thể phá hủy trực tiếp cổng truyền thông và module I/O.

Việc sử dụng bộ cách ly giúp giảm đáng kể nguy cơ hư hỏng thiết bị và tăng độ bền cho toàn hệ thống.

Nguyên lý hoạt động của cách ly tín hiệu

Cách ly quang (Optical Isolation)

Đây là phương pháp phổ biến nhất hiện nay. Tín hiệu điện sẽ được chuyển thành ánh sáng thông qua LED quang, sau đó phía bên kia sử dụng phototransistor để nhận lại tín hiệu.

Do hai phía không kết nối điện trực tiếp nên dòng rò và ground loop sẽ bị loại bỏ.

Biến áp cách ly

Phương pháp này sử dụng cảm ứng điện từ để truyền năng lượng hoặc tín hiệu giữa hai cuộn dây mà không cần kết nối điện trực tiếp.

Biến áp cách ly thường xuất hiện trong:

Nguồn DC-DC cách ly
Ethernet transformer
Switch công nghiệp

Capacitive Isolation

Một số IC hiện đại sử dụng nguyên lý ghép điện dung để truyền dữ liệu tốc độ cao qua lớp cách điện siêu mỏng.

Ưu điểm của công nghệ này là:

Tốc độ cao
Độ trễ thấp
Tuổi thọ cao hơn optocoupler

Các loại cách ly phổ biến trong công nghiệp

Cách ly nguồn: sử dụng trong bộ nguồn DC-DC hoặc nguồn switching
Cách ly RS232/RS485: chống nhiễu truyền thông và bảo vệ PLC, Remote I/O,.....
Cách ly Ethernet: chống surge và chênh áp giữa các thiết bị mạng
Cách ly analog 4-20mA, 0-10V: chống sai số tín hiệu cảm biến
Cách ly relay I/O: bảo vệ module input/output PLC

Khi nào bắt buộc phải dùng bộ cách ly tín hiệu?

Kéo dây tín hiệu khoảng cách xa
Nhà máy sử dụng nhiều biến tần
Thiết bị cấp nguồn từ nhiều tủ điện khác nhau
Hệ thống outdoor dễ bị sét lan truyền
Môi trường nhiễu điện từ mạnh
Hệ thống yêu cầu độ ổn định truyền thông cao

Điều gì xảy ra nếu không cách ly tín hiệu?

PLC đọc sai tín hiệu analog
Modbus RTU thường xuyên mất kết nối
Thiết bị reset ngẫu nhiên
Dữ liệu SCADA không ổn định
Cháy cổng RS485 hoặc Ethernet
Tăng chi phí bảo trì hệ thống

Kết luận

Trong các hệ thống tự động hóa hiện đại, cách ly tín hiệu không chỉ giúp chống nhiễu mà còn đóng vai trò quan trọng trong việc bảo vệ thiết bị, tăng độ ổn định truyền thông và nâng cao độ tin cậy cho toàn hệ thống.

Đặc biệt với các hệ thống sử dụng RS485, Modbus RTU, Ethernet công nghiệp hoặc tín hiệu analog 4-20mA, việc triển khai giải pháp cách ly phù hợp sẽ giúp giảm đáng kể lỗi truyền thông và chi phí bảo trì về lâu dài.
