Bài viết này BKAII cùng các bạn tìm hiểu hướng dẫn lắp đặt switch dòng EDS-600 hãng MOXA nhé!

Danh sách kiểm tra gói hàng

  • 1 EDS-600 EtherDevice Switch
  • Cáp cổng giao diện điều khiển RJ45 đến DB9
  • Nắp bảo vệ cho các cổng không sử dụng (Chỉ dành cho Sê-ri EDS-611 và Sê-ri EDS-619)
  • Bộ giá treo tường (tùy chọn)
  • Bộ dây chống rung (tùy chọn)
  • Hướng dẫn cài đặt nhanh
  • Thẻ bảo hành

Các Đặc Điểm

Khả năng kết nối mạng công nghiệp nâng cao

  • IPv6 ready (được chứng nhận bởi The IPv6 Logo Committee)).
  • IEEE 1588 PTP V2 (Giao thức thời gian chính xác) để đồng bộ hóa thời gian chính xác của mạng.
  • Hỗ trợ LLDP (Giao thức khám phá lớp liên kết)
  • DHCP Tùy chọn 82 để gán địa chỉ IP với các chính sách khác nhau.
  • Hỗ trợ giao thức Ethernet công nghiệp Modbus/TCP.
  • Turbo Ring và Turbo Chain (thời gian khôi phục <20 ms) và STP/RSTP.
  • IGMP snooping và GMRP để lọc lưu lượng đa hướng.
  • VLAN dựa trên cổng, IEEE 802.1Q VLAN và GVRP để dễ dàng lập kế hoạch mạng.
  • QoS (IEEE 802.1p/1Q) và TOS/DiffServ để tăng tính xác định.
  • Cổng Trunking để sử dụng băng thông tối ưu.
  • IEEE 802.1X, HTTPS và SSH để tăng cường bảo mật mạng.
  • SNMPv1/v2c/v3 cho các cấp quản lý mạng khác nhau.
  • RMON để giám sát mạng hiệu quả và khả năng chủ động.
  • Quản lý băng thông ngăn chặn tình trạng mạng không thể đoán trước.
  • Chức năng khóa cổng để chặn truy cập trái phép dựa trên địa chỉ MAC.
  • Phản chiếu cổng cho phép gỡ lỗi trực tuyến.
  • Cảnh báo tự động theo ngoại lệ thông qua e-mail và đầu ra rơle.
  • Đầu vào kỹ thuật số để tích hợp cảm biến và cảnh báo với mạng IP.

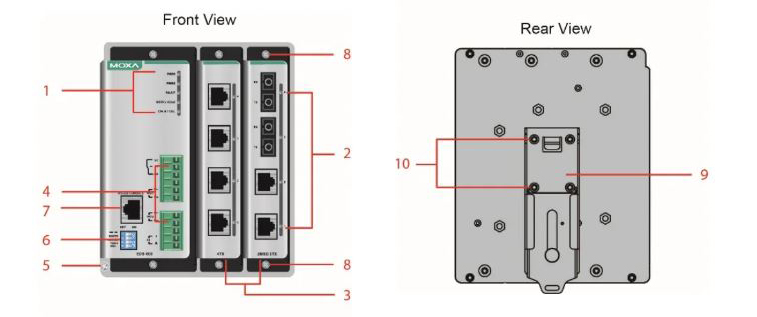

Bảng điều khiển Views của EDS-608

Bảng điều khiển phía trước

1. Đèn LED trạng thái hệ thống

2. Đèn LED cổng mô-đun giao diện Fast Ethernet

3. Mô-đun giao diện Fast Ethernet

4. Khối đầu cuối cho 2 đầu vào nguồn, 1 DI/DO và 1 đầu ra rơle

5. Vít nối đất

6. Công tắc DIP cho Ring Master, Ring Coupler và Turbo Ring

7. Cổng điều khiển RS232

8. Vít để gắn Mô-đun giao diện Fast Ethernet

Bảng điều chỉnh sau

9. Đĩa đính kèm DIN-rail

10. Các lỗ bắt vít cho bộ gắn tường

Bảng điều khiển Views của EDS-611

Bảng điều khiển phía trước

1. Đèn LED trạng thái hệ thống

2. Đèn LED cổng mô-đun giao diện Fast Ethernet

3. Mô-đun giao diện Fast Ethernet

4. Khối đầu cuối cho 2 đầu vào nguồn, 1 DI/DO và 1 đầu ra Rơle

5. Vít nối đất

6. Công tắc DIP cho Ring Master, Ring Coupler và Turbo Ring

7. Cổng điều khiển RS232

8. G1 đến G3: 10/100/1000 BaseT (X) hoặc 100/1000Base cổng kết hợp khe cắm SFP

9. Vít để gắn Mô-đun giao diện Fast Ethernet

10. Đèn LED Gigabit Ethernet

Bảng điều chỉnh sau

11. Đĩa đính kèm DIN-rail

12. Các lỗ bắt vít cho bộ gắn tường

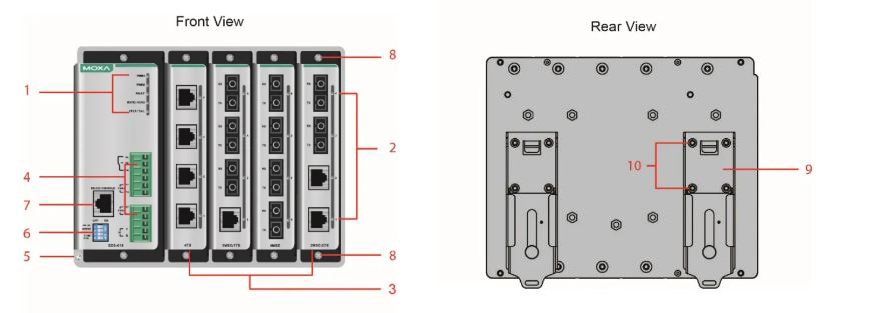

Bảng điều khiển Views của EDS-616

Bảng điều khiển phía trước

1. Đèn LED trạng thái hệ thống

2. Đèn LED cổng mô-đun giao diện Fast Ethernet

3. Mô-đun giao diện Fast Ethernet

4. Khối đầu cuối cho 2 đầu vào nguồn, 1 DI/DO và 1 đầu ra rơle

5. Vít nối đất

6. Công tắc DIP cho Ring Master, Ring Coupler và Turbo Ring

7. Cổng điều khiển RS232

8. Vít để gắn Mô-đun giao diện Fast Ethernet

Bảng điều chỉnh sau

9. Đĩa đính kèm DIN-rail

10. Các lỗ bắt vít cho bộ gắn tường

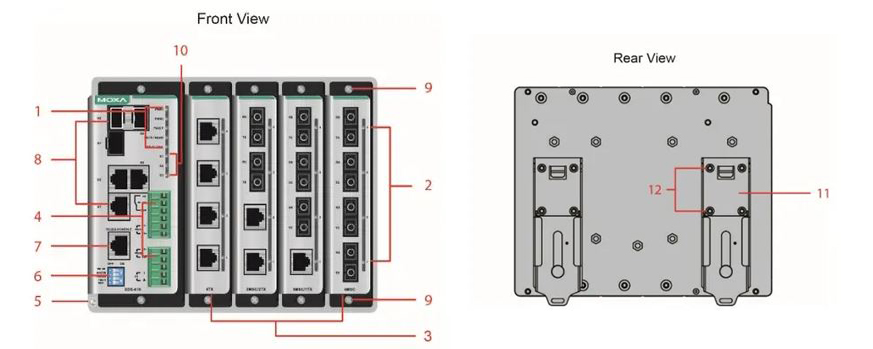

Bảng điều khiển Views của EDS-619



Bảng điều khiển phía trước

1. Đèn LED trạng thái hệ thống

2. Đèn LED cổng mô-đun giao diện Fast Ethernet

3. Mô-đun giao diện Fast Ethernet

4. Khối đầu cuối cho 2 đầu vào nguồn, 1 DI/DO và 1 đầu ra rơle

5. Vít nối đất

6. Công tắc DIP cho Ring Master, Ring Coupler và Turbo Ring

7. Cổng điều khiển RS232

8. G1 đến G3: 10/100/1000 BaseT (X) hoặc 100/1000Base cổng kết hợp khe cắm SFP

9. Vít để gắn Mô-đun giao diện Fast Ethernet

10. Đèn LED Gigabit Ethernet

Bảng điều chỉnh sau

11. Đĩa đính kèm DIN-rail

12. Các lỗ bắt vít cho bộ gắn tường

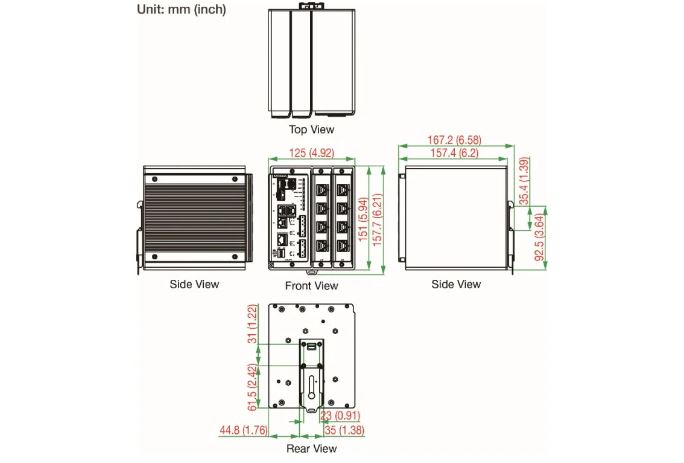

Kích thước lắp đặt

EDS-608/EDS-611

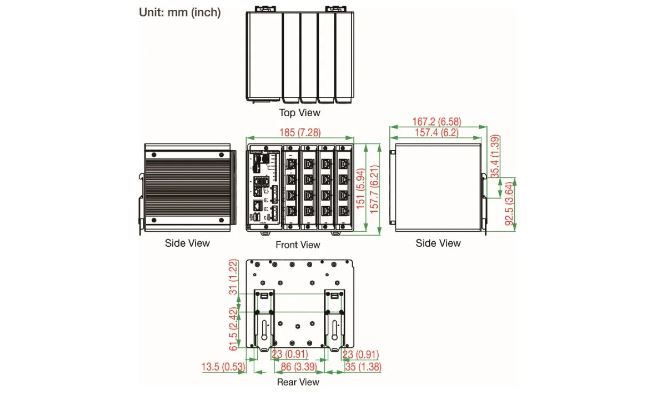

EDS-616/EDS-619

Gắn DIN-rail

Tấm đính kèm DIN-rail bằng nhôm đã được cố định vào bảng mặt sau của EDS-600 khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm DIN-rail vào EDS-600, hãy đảm bảo rằng giá đỡ có lò xo nằm ở phía dưới, như thể hiện trong các hình sau.

Bước 1: Nếu giá đỡ có lò xo được khóa đúng vị trí, hãy nhấn nút lõm để nhả nó ra. Sau khi thả ra, bạn sẽ cảm thấy một số lực cản từ lò xo khi bạn trượt giá đỡ lên và xuống vài mm theo mỗi hướng.

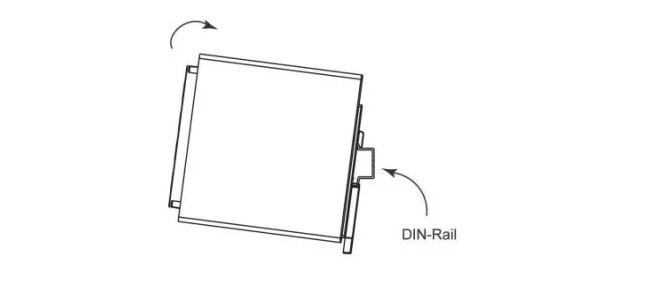

Bước 2: Chèn đầu thanh ray DIN vào các khe trên cùng trên tấm đính kèm thanh ray DIN.

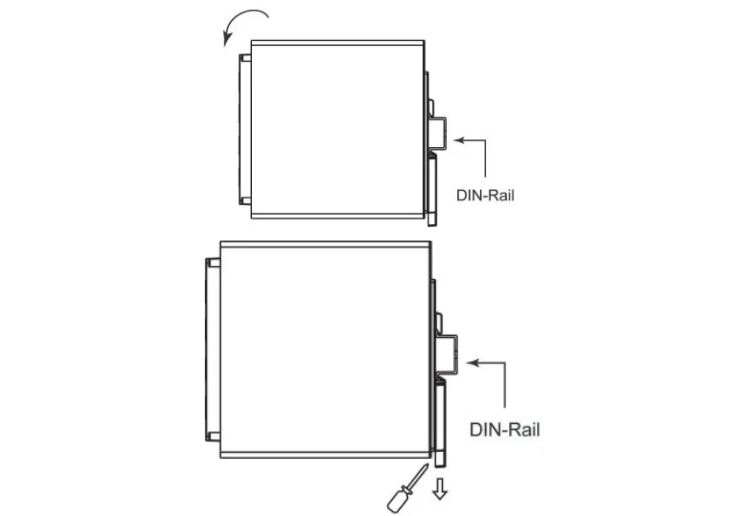

Để tháo công tắc Moxa EDS-600 khỏi thanh ray DIN, hãy sử dụng tua vít để đẩy giá đỡ có lò xo xuống cho đến khi nó khóa đúng vị trí, như thể hiện trong hình. Tiếp theo, xoay phần dưới của công tắc lên trên rồi tháo công tắc ra khỏi thanh DIN.

Bước 3: Bộ phận đính kèm DIN-rail sẽ cố định vào đúng vị trí như thể hiện trong hình minh họa sau đây.

Treo tường (Tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS-600 lên tường, như trong hình minh họa sau:

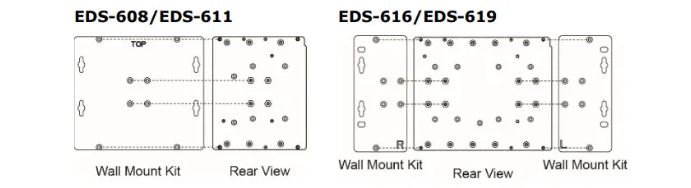

Bước 1: Tháo tấm đính kèm DIN-rail bằng nhôm khỏi bảng điều khiển phía sau của EDS-600, sau đó gắn các tấm giá treo tường bằng vít M3, như thể hiện trong hình bên phải.

Bước 2: Để gắn EDS-600 lên tường cần 4 vít. Sử dụng EDS-600, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Các đầu của vít phải có đường kính nhỏ hơn 6.0 mm và các trục phải có đường kính nhỏ hơn 3.5 mm

Trước khi siết chặt các vít vào tường, hãy đảm bảo kích thước đầu vít và chuôi vít phù hợp bằng cách luồn vít qua một trong các khẩu độ hình lỗ khóa của Tấm Treo Tường.

Không vặn hết cỡ các vít, chừa khoảng 2 mm để có khoảng trống trượt bảng giá treo tường giữa tường và các vít.

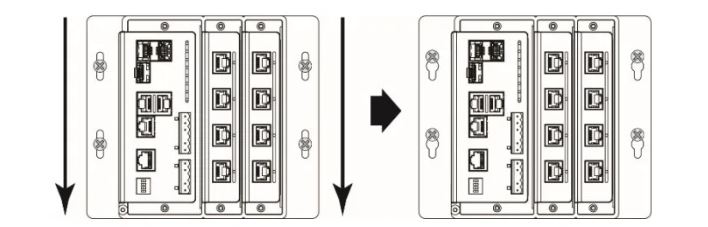

Bước 3: Khi các vít đã được cố định vào tường, hãy lắp bốn đầu vít qua các phần rộng của các khẩu độ hình lỗ khóa, sau đó trượt EDS-600 xuống dưới, như được chỉ ra trong hình bên phải. Vặn chặt bốn vít để ổn định hơn.

Thông tin ATEX

1. Số chứng chỉ: DEMKO 11 ATEX 1007817X

2. Chuỗi chứng nhận: Ví dụ: nA nC IIC T4 Gc

3. Tiêu chuẩn bao gồm: EN 60079-0: 2012 + A11: 2013, EN 60079-15: 2010

4. Điều kiện sử dụng đặc biệt:

  • Các thiết bị phải được lắp đặt trong vỏ bọc Vùng 2 được chứng nhận ATEX được xếp hạng IP54 phù hợp với EN 60529 chỉ có thể truy cập được khi sử dụng một công cụ.
  • Các thiết bị được sử dụng trong khu vực ô nhiễm không quá mức 2 phù hợp với EN60664-1
  • Bên ngoài thiết bị phải có các quy định để ngăn ngừa điện áp danh địnhtage không bị vượt quá bởi các nhiễu nhất thời hơn 140%.
  • Mô-đun Phụ kiện CM-600-4TX, CM-600-4MSC, CM-6004SSC, CM-600-4MST, CM-600-2MSC/2TX, CM-600-2SSC/2TX, CM-600-3MSC/1TX, CM-600-3SSC/1TX phải được sử dụng với các Mẫu EDS-608, EDS-608-T, EDS-611, EDS-611-T, EDS-616, EDS-616-T, EDS-619EDS-619-T.
  • Khi khách hàng sử dụng mô-đun giao tiếp quang SFP của riêng họ, chúng phải được giới hạn ở loại Laser 1 chỉ phù hợp với EN 60825-1.

Yêu cầu về hệ thống dây điện

Cảnh báo: Không ngắt kết nối các mô-đun hoặc dây dẫn trừ khi nguồn điện đã được ngắt hoặc khu vực được xác định là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với nguồn điện hiển thị trên tấm loại. Các thiết bị được thiết kế để hoạt động với điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với nguồn điện kết nối và tiếp điểm tín hiệu với Vol Cực thấp An toàntages (SELV) tuân thủ IEC950/EN60950-1/VDE0805.

Chú ý: Các thiết bị này là các thiết bị kiểu mở cần được lắp đặt trong vỏ bọc chỉ có thể tiếp cận được khi sử dụng công cụ phù hợp với môi trường.

An toàn là trên hết

Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và nối dây Công tắc Moxa EtherDevice của bạn. Tính cường độ dòng điện lớn nhất có thể có trong mỗi dây dẫn chung nguồn. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

Vui lòng đọc và làm theo các nguyên tắc sau:

  • Sử dụng các đường dẫn riêng để định tuyến hệ thống dây điện cho nguồn điện và thiết bị. Nếu đường dây dẫn điện và đường dây dẫn thiết bị phải cắt nhau, hãy đảm bảo các dây dẫn vuông góc tại điểm giao nhau.
  • Không chạy hệ thống dây tín hiệu hoặc thông tin liên lạc và dây điện qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau nên được định tuyến riêng biệt.
  • Bạn có thể sử dụng loại tín hiệu truyền qua dây để xác định dây nào nên được giữ riêng biệt. Quy tắc chung là hệ thống dây điện chia sẻ các đặc tính điện tương tự có thể được nhóm lại với nhau
  • Bạn nên tách dây đầu vào khỏi dây đầu ra
  • Chúng tôi khuyên bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống.

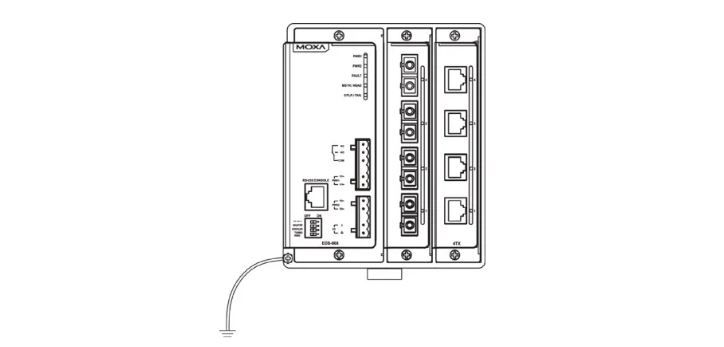

Nối đất cho Moxa EDS-600

Switch EDS được thiết kế để nâng cao hiệu suất EMS bằng cách nối đất. EDS đi kèm với giá đỡ DIN-rail bằng kim loại để nối đất cho công tắc. Để có hiệu suất EMS tối ưu, hãy kết nối dây nối vỏ máy trên công tắc với điểm nối đất.

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được tiếp đất tốt như bảng kim loại

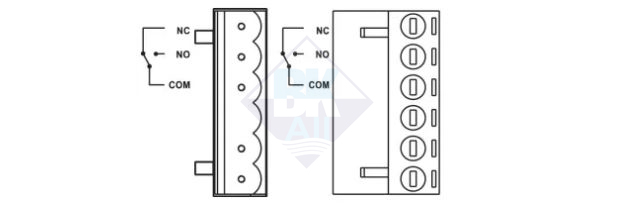

Đấu dây tiếp điểm Rơle

EDS-600 có một bộ đầu ra rơle. Tiếp điểm rơle sử dụng hai trong số các tiếp điểm của khối thiết bị đầu cuối nằm trên bảng điều khiển phía trước của EDS-600. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối.

Trong phần này, chúng tôi minh họa ý nghĩa của hai tiếp điểm được sử dụng để kết nối tiếp điểm rơle.

Lỗi: Các tiếp điểm rơ le của đầu nối khối đầu cuối 6 chân được sử dụng để phát hiện các sự kiện do người dùng định cấu hình. Ba dây được gắn vào các tiếp điểm lỗi tạo thành một mạch hở khi một sự kiện do người dùng định cấu hình được kích hoạt. Nếu sự kiện do người dùng cấu hình không xảy ra, mạch lỗi vẫn đóng. Đầu ra rơle có khả năng mang dòng là 1A @ 24VDC.

Trạng thái mạch chuyển tiếp khi Bật/Tắt nguồn

Bật nguồn COM & NC Mở mạch
COM & NO Short Circuit
Tắt nguồn COM & NC Short Circuit
COM & NO Mở mạch

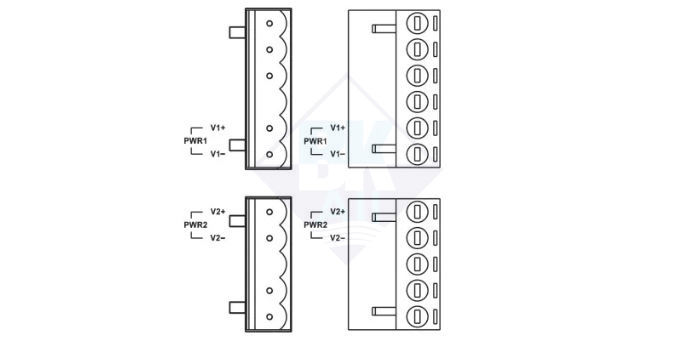

Đấu dây các đầu vào nguồn dự phòng

EDS-600 có hai bộ đầu vào nguồn, nguồn 1 và nguồn 2, được đặt trên bảng điều khiển phía trước của EDS-600. Nguồn 1 là hai tiếp điểm dưới cùng của khối đầu cuối 6 tiếp điểm phía trên và nguồn 2 là hai tiếp điểm trên cùng của khối đầu cuối 5 tiếp điểm dưới.

Bước 1: Cắm các dây DC âm/dương tương ứng vào các đầu nối V-/V +.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít có lưỡi dẹt nhỏ để siết chặt dây clamp vít ở mặt trước của đầu nối khối thiết bị đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng điều khiển phía trước của EDS-600.

Chú ý: Chúng tôi khuyên bạn nên sử dụng dây dẫn đồng với loại cáp - AWG (American Wire Gauge) 22 và các đầu nối cáp loại pin tương ứng. Ngoài ra, dây phải chịu được nhiệt độ ít nhất là 105°C.

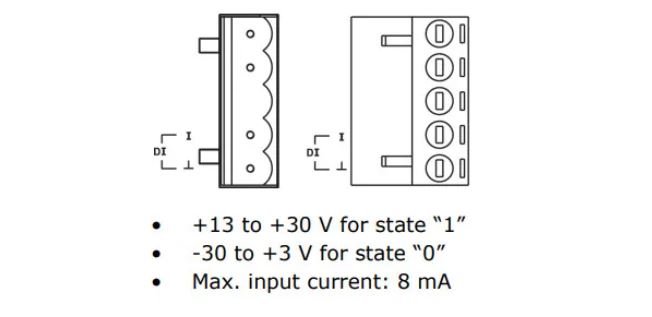

Đấu dây các đầu vào kỹ thuật số

EDS-600 có một bộ đầu vào kỹ thuật số (DI). Mỗi DI bao gồm hai tiếp điểm của đầu nối khối đầu cuối 5 chân trên bảng điều khiển phía trước của EDS-600, được sử dụng cho một đầu vào DC. Mặt trên và mặt trước views của một trong các đầu nối khối thiết bị đầu cuối được hiển thị ở đây.



Bước 1: Cắm các dây DI âm (đất)/dương tương ứng vào các cực ┴/I1.

Bước 2: Để giữ cho dây DI không bị kéo lỏng lẻo, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt dây clamp vít ở mặt trước của đầu nối khối thiết bị đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng điều khiển phía trước của EDS-600.

Kết nối giao tiếp

Thiết bị chuyển mạch EDS-600 Series có các loại cổng giao tiếp khác nhau:

  • 1 cổng giao diện điều khiển RJ45 (giao diện RS232).
  • Lên đến 3 cổng kết hợp Gigabit 10/100/1000T (X) hoặc 100/1000BaseSFP.
  • Mô-đun giao diện Fast Ethernet 4 cổng bao gồm các cổng 10/100BaseT (X) và 100BaseFX với đầu nối SC/ST.

Kết nối RS232

EDS-600 có một cổng giao diện điều khiển RS232 (10-pin RJ45), nằm ở bảng điều khiển phía trước. Sử dụng RJ45-to-DB9 (xem sơ đồ đấu dây cáp sau) để kết nối cổng bảng điều khiển EDS-600 với cổng COM của PC của bạn. Sau đó, bạn có thể sử dụng chương trình đầu cuối bảng điều khiển, chẳng hạn như Moxa PComm Terminal Emulator, để truy cập tiện ích cấu hình bảng điều khiển của EDS-600

Sơ đồ cổng bảng điều khiển RJ45 (10 chân)

PIN Mô tả
1 -
2 DSR
3 RTS
4 -
5 TxD
6 RxD
7 GND
8 CTS
9 DTR
10 -



Dây cáp RJ45 (10 chân) đến DB9 (F)

Kết nối cổng Ethernet 10/100/1000BaseT (X)

Các cổng 10/100/1000BaseT (X) nằm trên bảng điều khiển phía trước của công tắc được kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng sẽ chọn cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó, sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (Loại NIC hoặc HUB/Loại chuyển mạch) được kết nối với cổng.

Các biểu đồ sau đây hiển thị sơ đồ chân cho cả cổng MDI (kiểu NIC) và cổng MDI-X (kiểu HUB/Switch). Chúng tôi cũng trình bày sơ đồ đi dây cáp cho cáp Ethernet thẳng và chéo.

10/100Base T (x) Sơ đồ chân RJ45

Sơ đồ cổng MDI

Pin Tín hiệu
1 Tx +
2 Tx-
3 Rx +
6 Rx-

Sơ đồ cổng MDI-X

Pin Tín hiệu
1 Rx +
2 Rx-
3 Tx +
6 Tx-

Sơ đồ chân 1000BaseT RJ45

PIN MDI MDI-X
1 BI_DA + BI_DB +
2 BI_DA- BI_DB-
3 BI_DB + BI_DA +
4 BI_DC + BI_DD +
5 BI_DC- BI_DD-
6 BI_DB- BI_DA-
7 BI_DD + BI_DC +
8 BI_DD- BI_DC-

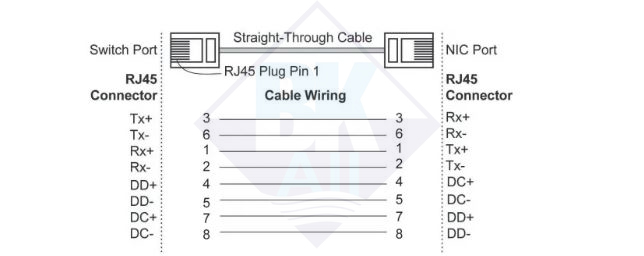

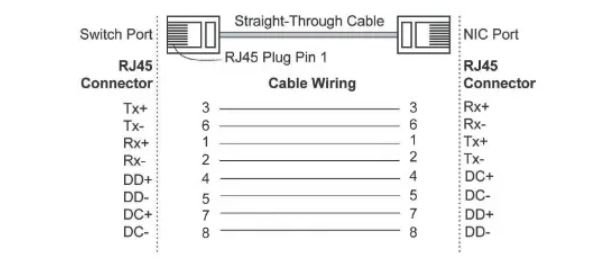

Dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

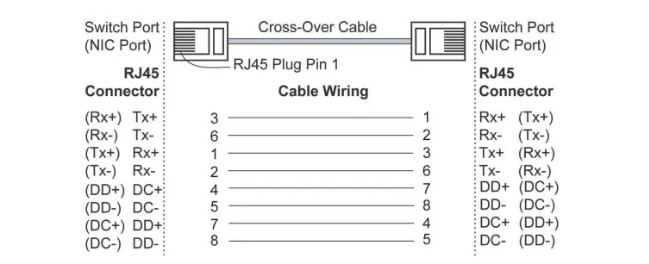

Dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)



Cổng sợi quang 100BaseFX hoặc 1000BaseSFP

Các cổng Gigabit Ethernet trên sê-ri EDS-600 là khe cắm SFP, yêu cầu bộ thu phát cáp quang 100BaseFX SFP hoặc Gigabit mini-GBIC hoạt động bình thường. Moxa cung cấp các mô hình thu phát hoàn chỉnh cho các yêu cầu về khoảng cách khác nhau.

Khái niệm đằng sau cổng LC và cáp khá đơn giản. Giả sử bạn đang kết nối thiết bị 1 và 2. Không giống như tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị 1 đến thiết bị 2, và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị 2 đến thiết bị 1, để truyền song công.
Hãy nhớ kết nối cổng Tx (truyền) của thiết bị 1 với cổng Rx (nhận) của thiết bị 2 và cổng Rx (nhận) của thiết bị 1 với cổng Tx (truyền) của thiết bị 2. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên gắn nhãn hai cạnh của cùng một dòng bằng cùng một chữ cái (A-to-A và B-to-B, như được hiển thị bên dưới, hoặc A1-to-A2 và B1-to-B2).

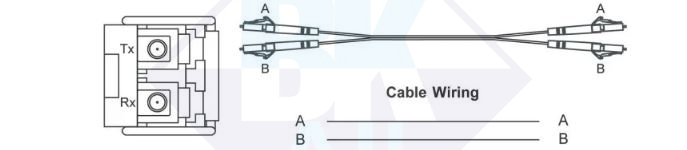

Sơ đồ chân cổng LC-Port đến dây cáp LC-Port



Đây là sản phẩm Laser/LED Loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt của bạn, không nhìn chằm chằm trực tiếp vào chùm tia laze

Cài đặt công tắc Turbo Ring DIP

Thiết bị chuyển mạch EDS-600 là thiết bị chuyển mạch Ethernet plug-and-play dự phòng được quản lý. Giao thức Turbo Ring độc quyền được Moxa phát triển để cung cấp độ tin cậy mạng tốt hơn và thời gian khôi phục nhanh hơn. Thời gian phục hồi của Moxa Turbo Ring nhỏ hơn 300 ms (Turbo Ring) hoặc 20 mili giây (Turbo Ring V2) - so với thời gian khôi phục từ 3 đến 5 phút đối với các thiết bị chuyển mạch thương mại - giảm tổn thất có thể xảy ra do lỗi mạng trong môi trường công nghiệp.

Bốn công tắc DIP được đặt trên bảng điều khiển trên cùng của EDS-600 để cho phép người dùng thiết lập Turbo Ring dễ dàng trong vòng vài giây. Nếu bạn không muốn sử dụng công tắc DIP phần cứng để thiết lập Turbo Ring, bạn có thể sử dụng web trình duyệt, Telnet hoặc bảng điều khiển để tắt chức năng này.

Tham khảo phần Turbo Ring DIP Switch và sử dụng phần Dự phòng giao tiếp trong Hướng dẫn sử dụng để biết thông tin chi tiết về cài đặt và cách sử dụng Turbo Ring và Turbo Ring V2

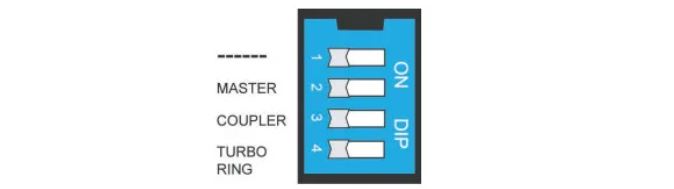

Công tắc DIP dòng EDS-600

Cài đặt mặc định cho mỗi Công tắc DIP là TẮT. Bảng sau giải thích tác dụng của việc đặt Công tắc DIP sang vị trí BẬT.

Cài đặt công tắc DIP “Turbo Ring”

DIP 1 DIP 2 DIP 3 DIP 4
Dùng sau ON: Bật EDS này làm Ring Master ON: Bật các cổng "Ring Coupling" mặc định

ON: Kích hoạt các công tắc DIP 1,2, 3 để cấu hình

"Turbo Ring"

OFF: EDS này sẽ không phải là Ring Master OFF: Không sử dụng EDS này làm ring coupler OFF: Các công tắc DIP 1, 2, 3 sẽ bị tắt

Cài đặt công tắc DIP “Turbo Ring V2”

DIP 1 DIP 2 DIP 3 DIP 4
ON: Bật cổng “Khớp nối vòng (dự phòng)” mặc định ON: Bật EDS này với tư cách là Ring Master ON: Bật cổng "Khớp nối vòng" mặc định ON: Kích hoạt các công tắc DIP 1, 2, 3 để định cấu hình cài đặt “Turbo Ring V2”
OFF: Bật "Khớp nối vòng (chính)" mặc định OFF: EDS này sẽ không phải là Ring Master OFF: Không sử dụng EDS này làm bộ ghép vòng OFF: Các công tắc DIP 1, 2, 3 sẽ bị tắt

Chú ý: Trước tiên, bạn phải bật chức năng Turbo Ring trước khi sử dụng công tắc DIP để kích hoạt chức năng Master và Coupler. Nếu bạn không bật bất kỳ công tắc EDS-600 nào làm Ring Master, giao thức Turbo Ring sẽ tự động chọn EDS-600 có dải địa chỉ MAC nhỏ nhất làm Ring Master. Nếu bạn vô tình kích hoạt nhiều EDS-600 làm Ring Master, các công tắc EDS-600 này sẽ tự động thương lượng để xác định cái nào sẽ là Ring Master.

Các chỉ số LED

Bảng điều khiển phía trước của EDS-600 có một số đèn báo LED. Chức năng của mỗi đèn LED được mô tả trong bảng sau:

LED Màu Trạng thái Mô tả
Hệ thống chính
PWR1 Vàng ON Nguồn đang được cung cấp cho đầu vào nguồn PWR1
OFF Nguồn không được cung cấp cho đầu vào nguồn PWR1
PWR2 Vàng ON Nguồn đang được cung cấp cho đầu vào nguồn PWR2
OFF Nguồn không được cung cấp cho đầu vào nguồn PWR2
Lỗi Đỏ ON Khi cảnh báo PORT tương ứng được bật, sự kiện do người dùng định cấu hình sẽ được kích hoạt
OFF Khi cảnh báo PORT tương ứng được bật và sự kiện do người dùng định cấu hình không được kích hoạt hoặc khi cảnh báo PORT tương ứng bị tắt
MSTR/HEAD Xanh lá ON Khi EDS-600 được đặt làm Master của Turbo Ring hoặc được đặt làm Head của Turbo Chain
Nhấp nháy Khi EDS-600 được đặt làm Ring Master của Turbo Ring hoặc làm Head của Turbo Chain và Turbo Ring hoặc Turbo Chain bị hỏng
CPLR/TAIL Xanh lá ON Khi chức năng khớp nối EDS-600 được bật để tạo thành một đường dự phòng hoặc nếu nó được đặt làm Đuôi của Chuỗi Turbo
Nhấp nháy Khi Turbo Chain bị hỏng
Tắt Để tắt chức năng ghép nối của EDS-600
G1/G2/G3 (chỉ EDS-611/EDS-619) Vàng ON Liên kết 10/100 Mbps đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 10/100 Mbps
Tắt Liên kết 10/100 Mbps không hoạt động
Xanh ON Liên kết 1000 Mbps đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 1000 Mbps
Tắt Liên kết 1000 Mbps không hoạt động
Interface Module
10/100M Vàng ON Liên kết 10 Mbps đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 10 Mbps
Tắt Liên kết 10 Mbps không hoạt động.
Xanh ON Liên kết 100 Mbps đang hoạt động
Nhấp nháy Dữ liệu đang được truyền với tốc độ 100 Mbps
Tắt Liên kết 100 Mbps không hoạt động

Thông số kỹ thuật

Công nghệ
Tiêu chuẩn IEEE802.3, 802.3u, 802.3x, 802.1D, 802.1w, 802.1Q, 802.1p, 802.1X, 802.3ad, 802.3z
Giao thức IGMP V1/V2 device, GMRP, GVRP, SNMP V1/V2c/V3, DHCP erver/Client, BootP, TFTP, DHCP ption66.67.82, SSH, MODBUS/TCP, NMP INFORM, SNTP, SMTP, RARP, RMON MSTR/HEAD, CPLR/TAIL, 10/100/1000M (GB port), 10/100M (Module TX/FX port), IEEE 1588 PTP, and IPv6
MIB MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q- BRIDGE-MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1,2,3,9
Giao thức
Cổng RJ45 Tốc độ tự động thương lượng 10/100/1000BaseT (X), chế độ song công F/H và kết nối DI/MDI-X tự động
Cổng sợi quang Các mô-đun SFP 100/1000Base tùy chọn
Cổng điều khiển RS-232 (RJ10 45 chân)
Hệ thống chỉ báo LED PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, G1, G2, G
Đèn báo LED mô-đun 10/100M cho cổng TP, 100M cho cổng Fiber
Alarm Contact Hai đầu ra rơle với dòng điện mang công suất 1A @ 24VDC
Đầu vào kỹ thuật số

Hai đầu vào có cùng ground, nhưng được cách ly về điện với thiết bị điện tử

• Đối với trạng thái “1”: +13 đến +30V

• Đối với trạng thái “0”: -30 đến +3V

• Max. đầu vào hiện tại: 8mA

Nguồn
Đầu vào Voltage

12/24/48VDC, đầu vào dự phòng

Lưu ý: 24 VDC đã được DNV chứng nhận

Dòng điện đầu vào (@12V)

EDS-608: 2.3A, EDS-611: 2.3A

EDS-616: 2.3A, EDS-619: 2.3A

Kết nối Hai khối đầu cuối 5 chân và 6 chân có thể tháo rời
Bảo vệ dòng điện quá tải Present
Bảo vệ phân cực ngược Present
Mechanical
Vỏ bọc Bảo vệ IP30, vỏ kim loại
Kích thước

EDS-608/611: 125 x 151 x 157.4mm (4.92 x 5.95 x 6.20in)

EDS-616/619: 185 x 151 x 157.4mm (7.28 x 5.95 x 6.20in)

Trọng lượng

EDS-608: 1.95kg, EDS-611: 2.02kg

EDS-616: 2.45kg, EDS-619: 2.51kg

Lắp ráp Thanh ray DIN, bộ giá treo tường (bộ tùy chọn), bộ dây chống rung (tùy chọn) Lưu ý: Bộ gắn DIN-rail đã được chứng nhận bởi DNV
Môi trường
Nhiệt độ hoạt động 0 đến 60°C (32 đến 140°F), các mẫu tiêu chuẩn
-40 đến 75°C (-40 đến 167°F) đối với kiểu máy -T
Nhiệt độ lưu trữ -40 đến 85°C (-40 đến 185°F)
Độ ẩm tương đối xung quanh 5 đến 95% (không ngưng tụ)
Phê duyệt quy định
Sự An Toàn UL 508, EN62368-1
Nguy hiểm từ UL/cUL Class I, Division 2, Groups A, B, C, and D; ATEX Vùng 2, Ex nC nL IIC T4
E-MAIL FCC Part 15B Class A, CISPR 32 Class A, EN 55032 Class A, EN 61000-6-4
EMS

EN 61000-6-2 EN 61000-4-2 (ESD)

• mức 2 cho các kiểu máy đa chế độ có đầu nối ST
• cấp 3 cho tất cả các kiểu máy khác EN 61000-4-3 (RS), Cấp 3 EN 61000-4-4 (EFT), Cấp 4 EN 61000-4-5 (Tăng vọt), Cấp 3 EN 61000-4-6 ( CS), Cấp 3 EN 61000-4-8

Hàng hải DNV, ABS, LR, NK
Giao thông đường sắt EN-50121 4
Sốc IEC60068-2-27
Free Fall IEC60068-2-32
Rung IEC60068-2-6
Điều khiển giao thông NEMA TS2

Trên đây là hướng dẫn cơ bản cách cài đặt sử dụng EDS-600. Có thắc mắc hay cần thêm thông tin gì các bạn liên hệ BKAII nhé!

Xem thêm:

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"


Bài viết mới cập nhật...




Số lượng người đang truy cập...

Đang có 1004 khách và không thành viên đang online
