Các phương pháp cách ly tín hiệu phổ biến trong công nghiệp hiện nay

Trong các hệ thống tự động hóa công nghiệp, cách ly tín hiệu đóng vai trò rất quan trọng giúp chống nhiễu, ngăn Ground Loop và bảo vệ thiết bị khỏi surge điện áp hoặc chênh lệch điện thế mass.

Tuy nhiên không phải tất cả các bộ cách ly tín hiệu đều sử dụng cùng một công nghệ. Tùy theo yêu cầu về tốc độ truyền dữ liệu, mức điện áp cách ly, độ chính xác tín hiệu và chi phí triển khai mà nhà sản xuất sẽ lựa chọn các phương pháp isolation khác nhau.

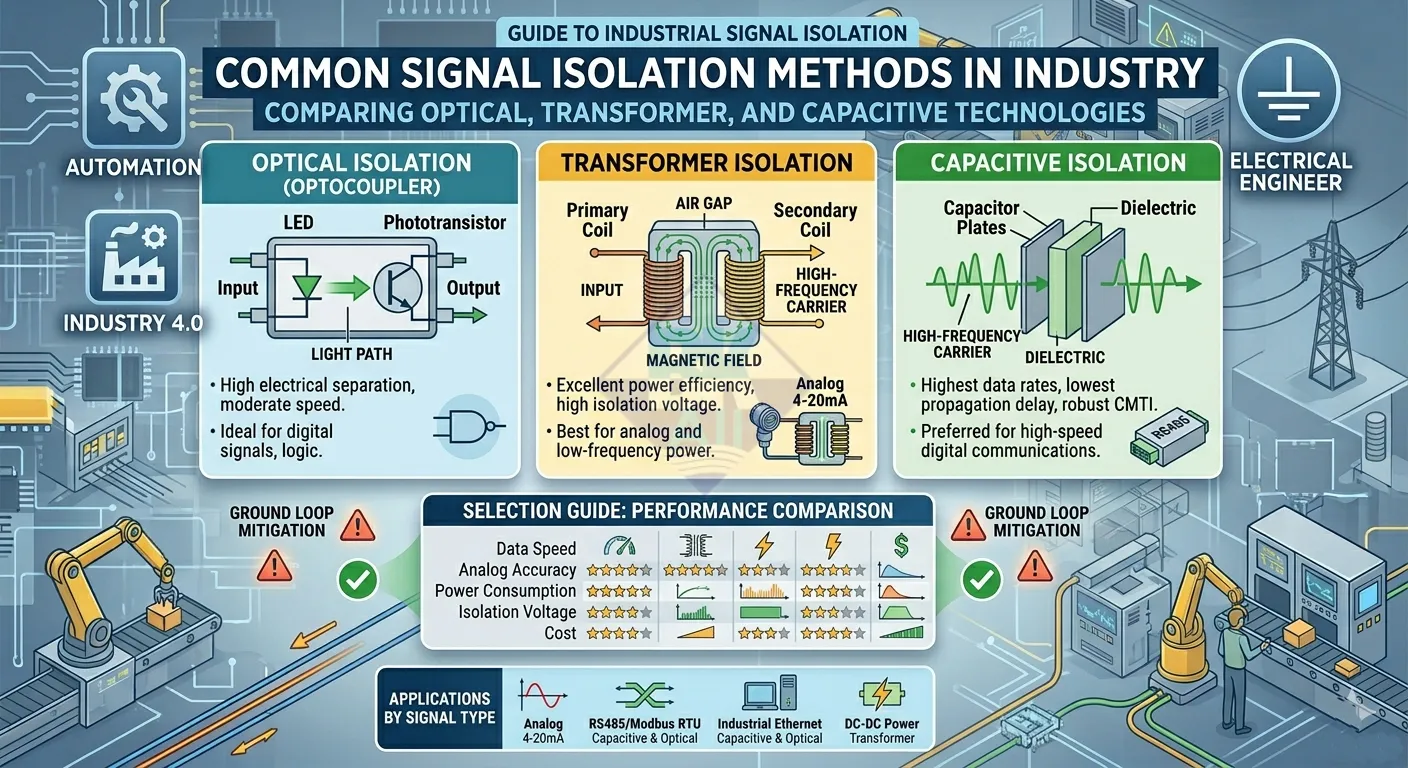

Hiện nay trong công nghiệp, ba phương pháp cách ly phổ biến nhất gồm:

• Cách ly quang (Optical Isolation)
• Biến áp cách ly (Transformer Isolation)
• Capacitive Isolation

Mỗi công nghệ đều có nguyên lý hoạt động, ưu điểm và giới hạn riêng. Hãy cùng BKAII tìm hiểu nội dung chi tiết dưới đây nhé.

Tại sao cần nhiều phương pháp cách ly khác nhau?

Trong thực tế, mỗi loại tín hiệu công nghiệp có đặc điểm hoàn toàn khác nhau.

Ví dụ:

• Tín hiệu analog 4-20mA yêu cầu độ ổn định và độ chính xác cao
• RS485 và Modbus RTU yêu cầu chống nhiễu truyền thông
• Ethernet công nghiệp yêu cầu tốc độ truyền dữ liệu cao
• Nguồn DC-DC cách ly yêu cầu truyền năng lượng thay vì dữ liệu

Do đó, mỗi phương pháp isolation sẽ phù hợp với từng ứng dụng cụ thể.

Cách ly quang (Optical Isolation)

Nguyên lý hoạt động

Cách ly quang là phương pháp phổ biến nhất trong các thiết bị công nghiệp hiện nay.

Nguyên lý hoạt động khá đơn giản:

• Tín hiệu điện đầu vào sẽ điều khiển một LED phát sáng
• Ánh sáng này truyền qua lớp cách điện
• Phía bên kia sử dụng phototransistor hoặc photodiode để nhận ánh sáng và chuyển lại thành tín hiệu điện

Do tín hiệu được truyền bằng ánh sáng nên hai phía hoàn toàn không kết nối điện trực tiếp với nhau.

Ưu điểm của cách ly quang

• Chống Ground Loop rất hiệu quả
• Khả năng cách ly điện áp cao
• Giá thành hợp lý
• Thiết kế đơn giản
• Rất phổ biến trong PLC và converter công nghiệp

Nhược điểm

• Tốc độ truyền dữ liệu không quá cao
• LED quang có thể suy giảm theo thời gian
• Có độ trễ tín hiệu nhất định

Ứng dụng phổ biến

• RS232/RS485 Isolator
• Digital Input PLC
• Relay Output Module
• USB to RS485 converter cách ly
• Signal Isolator 4-20mA

Biến áp cách ly (Transformer Isolation)

Nguyên lý hoạt động

Phương pháp này sử dụng hiện tượng cảm ứng điện từ để truyền năng lượng hoặc tín hiệu giữa hai cuộn dây mà không cần kết nối điện trực tiếp.

Khi dòng điện thay đổi chạy qua cuộn sơ cấp, từ trường biến thiên sẽ sinh ra điện áp ở cuộn thứ cấp.

Do hai cuộn dây không nối trực tiếp nên hệ thống vẫn được cách ly điện hoàn toàn.

Ưu điểm của biến áp cách ly

• Truyền công suất lớn
• Độ bền cao
• Chịu surge tốt
• Tốc độ truyền dữ liệu cao với Ethernet transformer

Nhược điểm

• Kích thước lớn hơn optocoupler
• Không truyền được tín hiệu DC trực tiếp
• Thiết kế phức tạp hơn

Ứng dụng phổ biến

• Nguồn DC-DC cách ly
• Ethernet transformer trong cổng RJ45
• Switch Ethernet công nghiệp
• PoE công nghiệp

Capacitive Isolation

Nguyên lý hoạt động

Capacitive Isolation sử dụng nguyên lý ghép điện dung để truyền tín hiệu qua lớp cách điện.

Các IC isolation hiện đại sẽ chuyển tín hiệu điện thành tín hiệu tần số cao, sau đó truyền qua tụ điện siêu nhỏ tích hợp bên trong chip.

Phía bên kia IC sẽ giải mã và khôi phục lại dữ liệu ban đầu.

Ưu điểm

• Tốc độ truyền dữ liệu rất cao
• Độ trễ thấp
• Tuổi thọ cao hơn optocoupler
• Kích thước nhỏ gọn

Nhược điểm

• Chi phí cao hơn
• Nhạy với nhiễu tần số cao nếu thiết kế PCB không tốt
• Thường xuất hiện trong IC hiện đại hơn là module rời

Ứng dụng phổ biến

• Industrial Ethernet tốc độ cao
• SPI isolation
• CAN Bus isolation
• Thiết bị IoT công nghiệp hiện đại

So sánh các phương pháp cách ly phổ biến

Kết luận

Mỗi phương pháp cách ly tín hiệu đều có ưu điểm và phạm vi ứng dụng riêng trong công nghiệp.

Việc hiểu rõ nguyên lý hoạt động của Optical Isolation, Transformer Isolation và Capacitive Isolation sẽ giúp kỹ sư lựa chọn đúng giải pháp chống nhiễu và bảo vệ thiết bị cho hệ thống PLC, SCADA, RS485, Ethernet công nghiệp hoặc tín hiệu analog 4-20mA.
