Bài viết này BKAII hướng dẫn các bạn sử dụng UPort 200 và UPort 400 series hãng Moxa nhé!

Hub USB 2.0 cấp công nghiệp sê-ri UPort 200/400 mở rộng 1 cổng USB thành 4 hoặc 7 cổng. Các hub được thiết kế để cung cấp khả năng truyền dữ liệu USB 2.0 tốc độ cao 480 Mbps qua mỗi cổng, ngay cả đối với các ứng dụng tải nặng. Là sản phẩm được chứng nhận USB-IF, dòng UPort 200/400 đã vượt qua kiểm tra tuân thủ tốc độ cao và đủ điều kiện mang logo USB. Ngoài việc cung cấp khả năng bảo vệ ESD cấp 4 khỏi hư hỏng tĩnh điện, dòng sản phẩm UPort 200/400 còn cung cấp giắc cắm nguồn và giải pháp đầu vào nguồn kép cho khối đầu cuối với môi trường công nghiệp.

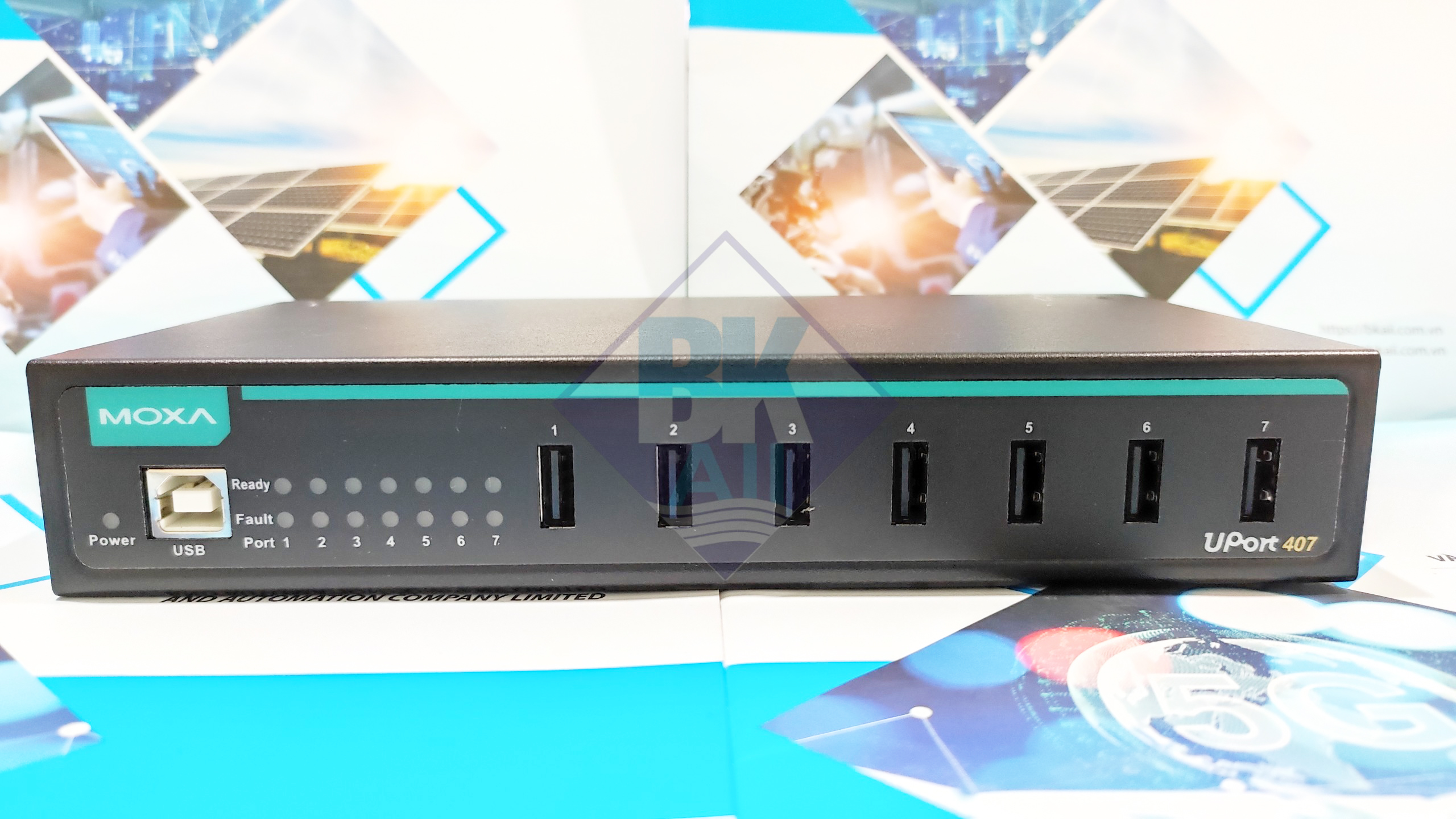

Các mẫu sau bao gồm dòng Uport 400

  • UPort 404: Hub USB cấp công nghiệp 4 cổng, bao gồm bộ chuyển đổi.
  • UPort 407: Hub USB cấp công nghiệp 7 cổng, bao gồm bộ chuyển đổi.
  • UPort 404-T: Hub USB cấp công nghiệp 4 cổng, nhiệt độ rộng.
  • UPort 407-T: Hub USB cấp công nghiệp 7 cổng, nhiệt độ rộng.

Các mẫu sau bao gồm dòng UPort 200

  • UPort 204: Hub USB 4 cổng, bao gồm bộ điều hợp.
  • UPort 207: Hub USB 7 cổng, bao gồm bộ điều hợp.

Đặc điểm

  • USB 2.0 tốc độ cao cho tốc độ truyền USB lên tới 480 Mbps
  • Chứng nhận USB-IF
  • Bảo vệ 15KV ESD Cấp 4 cho tất cả các cổng USB
  • Đèn LED chẩn đoán toàn diện

Các tính năng của dòng UPort 400

  • Nguồn điện đầu vào kép (giắc cắm nguồn và khối đấu dây)
  • Vỏ kim loại chắc chắn
  • DIN-Rail và có thể treo tường
  • Tùy chọn nguồn BUS hoặc nguồn ngoài (UPort 404)

Các tính năng của dòng UPort 200

  • Nguồn điện đầu vào bên ngoài (giắc nguồn)
  • Vỏ chắc chắn
  • Gắn tường
  • Tùy chọn nguồn Bus hoặc nguồn ngoài (UPort 204)

Danh sách kiểm tra gói hàng

Gói sê-ri UPort 200/400 phải bao gồm các mục sau

  • 1 cổng USB UPort 200 hoặc 400
  • Cáp USB: CBL-USBA/B-100
  • Bộ đổi nguồn 100 đến 240 VAC phù hợp với khu vực của bạn (không bao gồm kiểu máy T)
  • Bộ treo tường: WK-35-02 (chỉ dành cho mẫu UPort 400)
  • Hướng dẫn cài đặt nhanh (bản in)
  • Thẻ bảo hành

Phụ kiện tùy chọn (có thể mua riêng)

Đối với dòng UPort 400:

  • DK-UP1200: Giá treo DIN-rail phẳng với WK-35-02 (2 giá treo tường) và DK35A (2 tấm DIN-rail với 4 vít)
  • DK-25-01: Giá đỡ thanh ray DIN cạnh (bộ thanh ray DIN 25 x 48,3 mm với 2 vít)

Lưu ý: Nhiệt độ hoạt động của bộ đổi nguồn trong hộp là từ 0 đến 40°C. Nếu ứng dụng của bạn không nằm trong phạm vi này, vui lòng sử dụng bộ điều hợp nguồn được cung cấp bởi Bộ nguồn bên ngoài được liệt kê trong danh sách UL (Đầu ra nguồn đáp ứng SELV và LPS và định mức 12 - 48VDC, dòng điện tối thiểu 0,73A). Moxa có bộ đổi nguồn với dải nhiệt độ rộng (-40 đến 75°C, -40 đến 167°F), dòng PWR-12150-(loại phích cắm)-SA-T, để bạn tham khảo.

Giới thiệu phần cứng

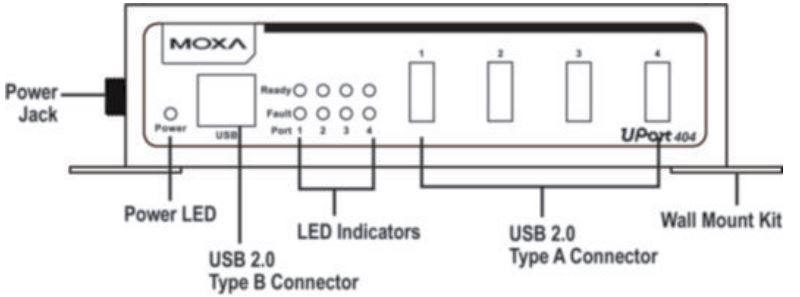

Một ví dụ về bảng mặt trước UPort 404

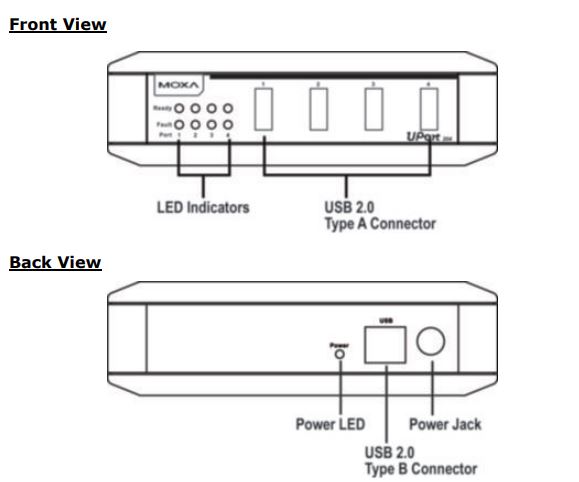

Một ví dụ về bảng điều khiển trước/sau UPort 204

Đèn báo LED

Các đèn LED trên bảng điều khiển được sử dụng để hiển thị trạng thái như sau

Loại Màu sắc Mô tả
Ready Xanh lá Ổn định: Bật nguồn và UPort hoạt động bình thường
Tắt

1. Không có thiết bị nào được kết nối

2. Không thể phát hiện thiết bị

Fault Đỏ Bật ổn định: Phát hiện thiết bị quá dòng
Power Vàng Nguồn Bus
Xanh lá Nguồn ngoài

Cung cấp điện đầu vào

Bảng sau đây cho thấy nguồn điện đầu vào

UPort 404 UPort 407 UPort 204 UPort 207
Nguồn Bus ü - ü -
Self-Power ü ü ü ü

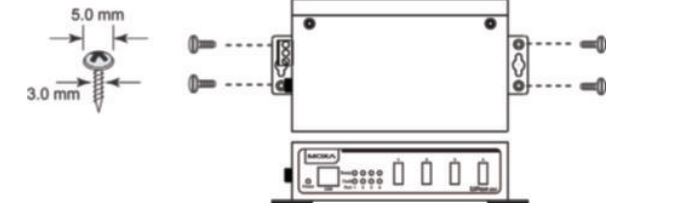

Gắn tường

Dòng UPort 400 đi kèm với hai tấm gắn kim loại để cho phép lắp đặt trên tường. Đầu tiên, gắn các giá đỡ vào mặt sau của UPort 400 bằng vít. Tiếp theo, gắn thiết bị vào tường bằng vít. Vít phải có đường kính đầu nhỏ hơn 5,0 mm và đường kính trục nhỏ hơn 3,0 mm

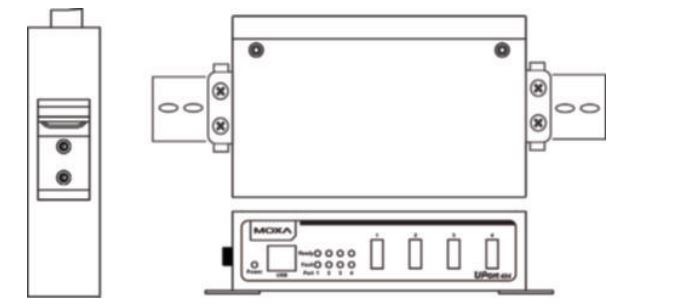

Gắn DIN-Rail

Dòng UPort 400 đi kèm với bộ DIN-Rail để cho phép lắp đặt trên DIN-Rail. Có thể mua riêng các phụ kiện DIN-Rail để gắn sản phẩm vào DIN-Rail. Các phụ kiện DIN-Rail phải được định hướng bằng lò xo kim loại ở trên.

Kích thước

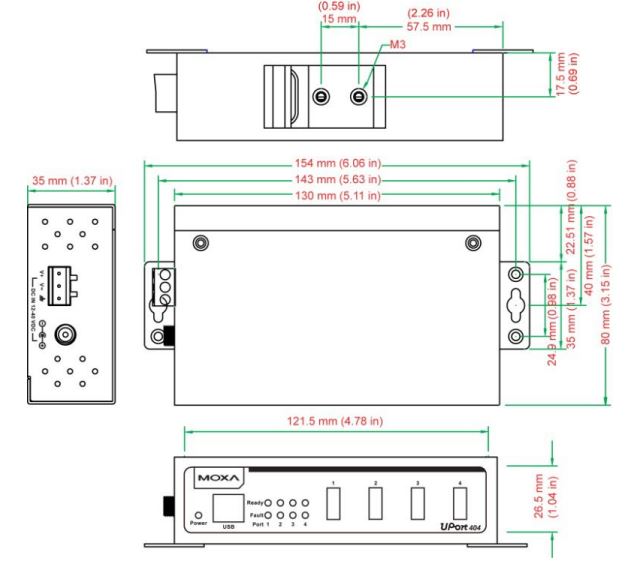

UPort 404

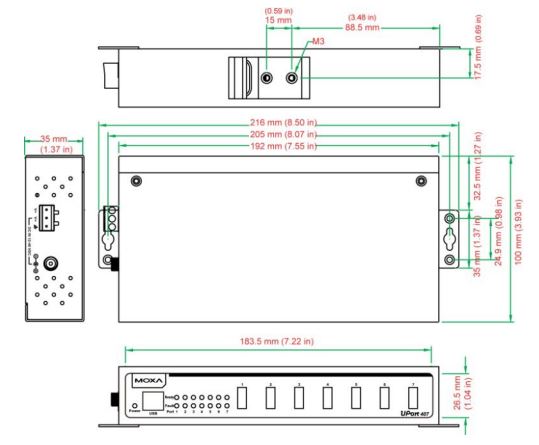

UPort 407

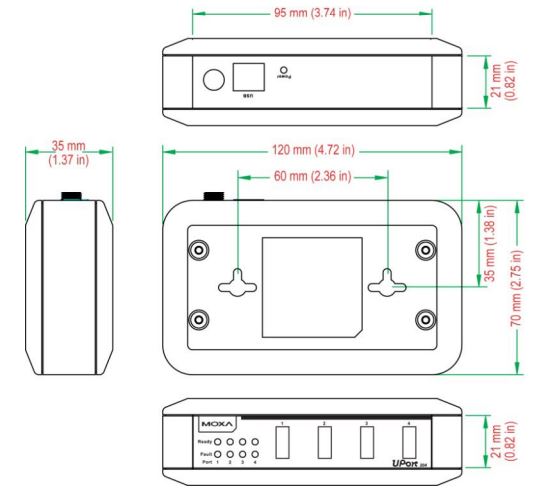

Uport 204

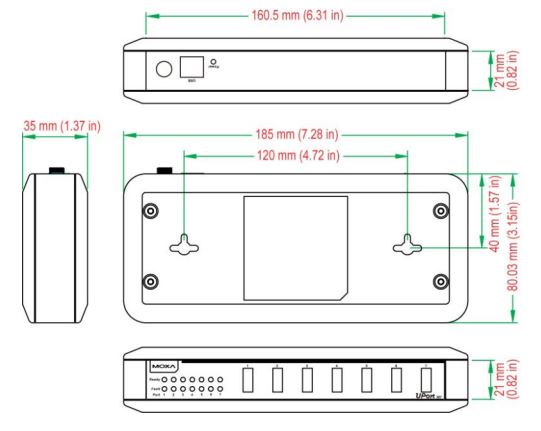

Uport 207

Thông số kỹ thuật

Giao diện USB

  • Tuân thủ: Tuân thủ USB 1.1/2.0
  • Ngược dòng: 1 cổng USB, đầu nối Loại B
  • Downstream:

UPort™ 204/404: 4 cổng USB, đầu cắm Loại A

UPort™ 207/407: 7 cổng USB, đầu cắm Loại A

Tốc độ: 480Mbps (USB tốc độ cao) và 12Mbps (USB tốc độ cao)

Tính chất vật lý

Vỏ

Dòng UPort 200: Polycarbonate (PC)

Dòng UPort 400: Nhôm

Kích thước

UPort 404/404-T: 80 x 35 x 130mm (3,15 x 1,38 x 5,12 nch)

UPort 407/407-T: 100 x 35 x 192mm (3,94 x 1,38 x 7,55inch)

UPort 204: 70 x 35 x 120mm (2,76 x 1,38 x 4,7 inch)

UPort 207: 80 x 35 x 185mm (3,15 x 1,38 x 7,28inch)

Giới hạn môi trường

Nhiệt độ hoạt động

Mô hình tiêu chuẩn: 0 đến 60°C (32 đến 140°F)

Nhiệt độ rộng. Model: -40 đến 85°C (-40 đến 185°F)

Độ ẩm hoạt động: 5 đến 95% RH (Để sử dụng trong môi trường Ô nhiễm Độ 2)

Nhiệt độ bảo quản

Mẫu chuẩn: -20 đến 75°C (-4 đến 167°F)

Nhiệt độ rộng. Model: -40 đến 85°C (-40 đến 185°F)

Yêu cầu năng lượng

Điện áp đầu vào: 12 đến 40VDC (nguồn ngoài)

Sự tiêu thụ năng lượng:

UPort 404: 1300mA @ 12VDC, 690mA @ 24VDC, 470mA @ 36VDC

UPort 407: 2300mA @ 12VDC, 1130mA @ 24VDC, 790mA @ 36VDC

UPort 204: 1210mA @ 12VDC, 610mA @ 24VDC, 430mA @ 36VDC

UPort 207: 217 mA @ 12VDC, 1070mA @ 24VDC, 730mA @ 36VDC

Phê duyệt quy định:

EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6,EN61000-4-8, EN61000- 4-11,EN61000-6-2, EN61000-6-4, FCC Phần 15 Loại A, UL508*, LVD

*Nhiệt độ không khí xung quanh tối đa: 60°C

Cảnh báo

Sự nóng lên của CE

Đây là sản phẩm loại A. Trong môi trường trong nhà, sản phẩm này có thể gây nhiễu sóng vô tuyến, trong trường hợp đó người dùng có thể phải thực hiện các biện pháp thích hợp.

Tuyên bố của Ủy ban Truyền thông Liên bang

FCC - Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau: (1) Thiết bị này không được gây nhiễu có hại và (2) thiết bị này phải chấp nhận bất kỳ nhiễu nào nhận được, kể cả nhiễu có thể gây ra hoạt động không mong muốn.

Sự nóng lên của FCC

Thiết bị này đã được thử nghiệm và tuân thủ các giới hạn dành cho thiết bị kỹ thuật số Loại A, theo phần 15 của Quy tắc FCC. Các giới hạn này được thiết kế để cung cấp sự bảo vệ hợp lý chống nhiễu có hại khi thiết bị được vận hành trong môi trường thương mại. Thiết bị này tạo ra, sử dụng và có thể phát ra năng lượng tần số vô tuyến và nếu không được lắp đặt và sử dụng theo hướng dẫn sử dụng, có thể gây nhiễu có hại cho liên lạc vô tuyến. Hoạt động của thiết bị này trong khu dân cư có khả năng gây nhiễu có hại, trong trường hợp đó, người dùng sẽ phải tự khắc phục nhiễu bằng chi phí của mình.

Trên đây là hướng dẫn sử dụng cơ bản dòng Uport 200/400 mà BKAII giới thiệu đến các bạn. Hy vọng bài viết mang lại những kiến thức thú vị cho các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
