Ground Loop là gì? Nguyên nhân gây nhiễu tín hiệu trong hệ thống công nghiệp

Trong các hệ thống tự động hóa công nghiệp, nhiều lỗi khó chẩn đoán như tín hiệu analog bị dao động, Modbus RTU mất kết nối ngẫu nhiên, CRC Error trên RS485 hoặc PLC reset bất thường thường có chung một nguyên nhân: Ground Loop.

Đây là hiện tượng rất phổ biến trong các nhà máy có nhiều tủ điện, khoảng cách kéo dây xa hoặc sử dụng biến tần công suất lớn. Tuy nhiên trên thực tế, nhiều kỹ sư thường nhầm Ground Loop với nhiễu điện từ thông thường và xử lý chưa đúng bản chất.

Vậy Ground Loop là gì? Tại sao hiện tượng này lại gây ảnh hưởng nghiêm trọng đến Modbus RTU, RS485, tín hiệu 4-20mA và hệ thống PLC? Hãy cùng BKAII tìm hiểu chi tiết trong bài viết dưới đây.

Ground Loop là gì?

Ground Loop là hiện tượng xuất hiện dòng điện chạy qua dây mass hoặc dây nối đất do sự chênh lệch điện thế giữa hai điểm ground trong hệ thống.

Nói cách dễ hiểu, mặc dù các thiết bị đều được gọi là “mass” hoặc “ground”, nhưng trên thực tế điện áp tại các điểm ground này không hoàn toàn bằng nhau.

Khi hai thiết bị được kết nối trực tiếp bằng dây tín hiệu, dòng điện cân bằng điện thế sẽ chạy qua dây mass hoặc lớp shield của cáp truyền thông. Dòng điện này chính là nguyên nhân gây nhiễu và làm sai lệch tín hiệu.

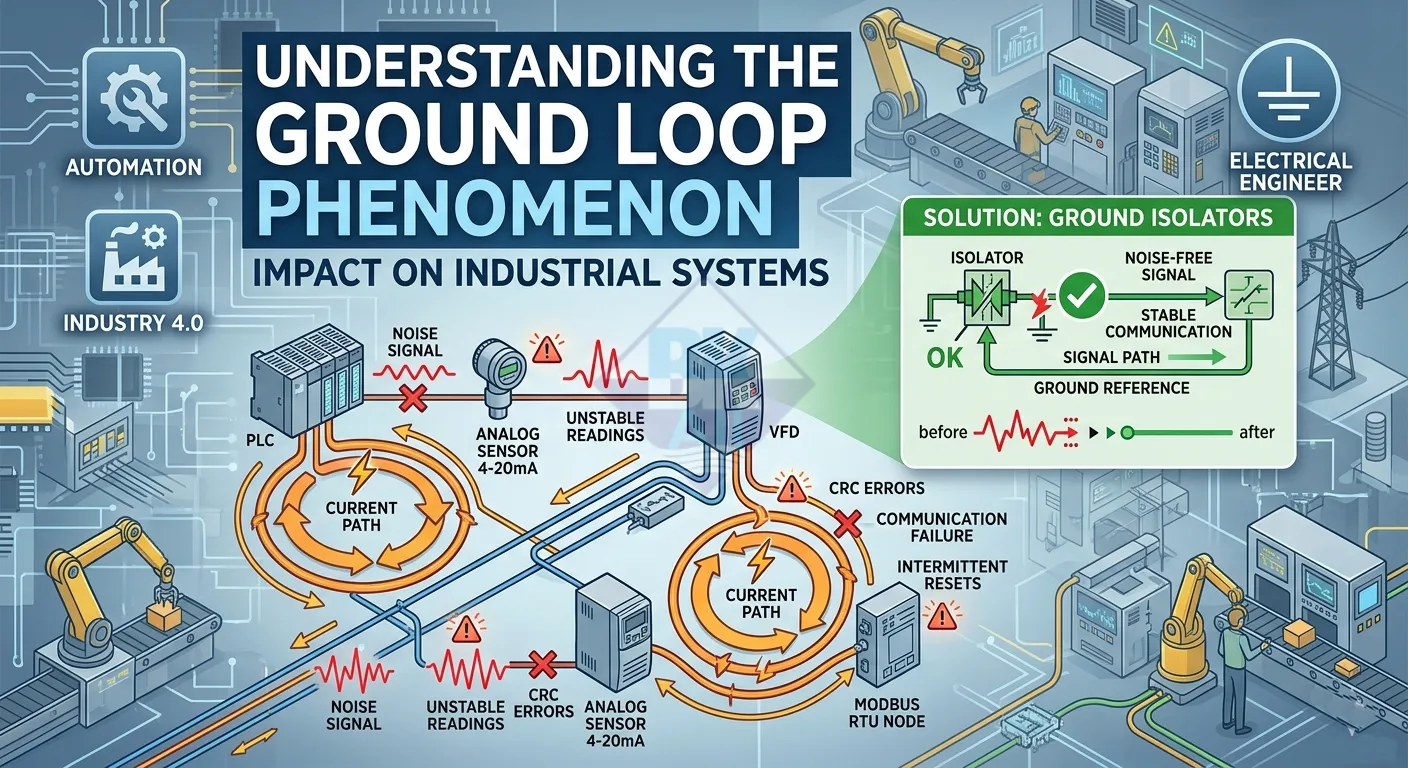

Ground Loop hình thành như thế nào?

Trong nhà máy, các thiết bị thường được cấp nguồn từ nhiều tủ điện khác nhau. Mỗi tủ điện có thể:

Có điện trở nối đất khác nhau
Đặt ở khoảng cách xa nhau
Bị ảnh hưởng bởi tải công suất lớn
Xuất hiện nhiễu từ biến tần hoặc motor

Điều này làm xuất hiện sự chênh lệch điện áp giữa các điểm ground.

Khi kết nối:

PLC với cảm biến analog
PLC với HMI qua RS485
SCADA với converter truyền thông
Các tủ điện ở khoảng cách xa

Dòng điện cân bằng sẽ chạy qua đường tín hiệu hoặc shield cáp, tạo thành một “vòng lặp mass” — chính là Ground Loop.

Ground Loop gây ra những vấn đề gì?

CRC Error trên RS485 và Modbus RTU

Đây là lỗi rất phổ biến trong các hệ thống Modbus RTU. Khi Ground Loop xuất hiện, mức điện áp tham chiếu giữa các thiết bị không còn ổn định, làm dữ liệu truyền trên RS485 bị sai lệch.

Kết quả là:

CRC Error
Mất kết nối ngẫu nhiên
Timeout truyền thông
Dữ liệu đọc sai

Sai số tín hiệu analog 4-20mA và 0-10V

Ground Loop có thể tạo ra điện áp không mong muốn trên dây tín hiệu analog.

Ví dụ:

Cảm biến áp suất đọc dao động liên tục
PLC analog input bị lệch giá trị
Tín hiệu nhiệt độ không ổn định

Đặc biệt với tín hiệu 0-10V, Ground Loop có thể gây sai số lớn hơn nhiều so với tín hiệu dòng 4-20mA.

Cháy cổng truyền thông do Ground Loop

Đây là một trong những hậu quả nguy hiểm nhất của hiện tượng Ground Loop trong hệ thống công nghiệp.

Nhiều bạn nghĩ rằng dây truyền thông chỉ dùng để truyền dữ liệu nên dòng điện chạy qua rất nhỏ và an toàn. Tuy nhiên trên thực tế, khi xuất hiện sự chênh lệch điện áp mass giữa hai thiết bị, dây tín hiệu hoặc dây GND lại vô tình trở thành “đường cân bằng điện thế”.

Lúc này, dòng điện không còn chỉ chạy trong mạch nguồn mà có thể chạy trực tiếp qua:

Cổng RS232
Cổng RS485
Cổng Ethernet RJ45
USB to RS485 converter
Module truyền thông PLC

Trong điều kiện bình thường, IC truyền thông chỉ được thiết kế để xử lý tín hiệu điện áp thấp, dòng nhỏ. Ví dụ:

IC RS485 thường chỉ chịu được vài volt chênh lệch common-mode
IC USB rất nhạy với surge và dòng rò
Cổng Ethernet chủ yếu được bảo vệ bởi transformer isolation mức cơ bản

Khi chênh lệch điện áp ground quá lớn, đặc biệt trong môi trường có:

Biến tần công suất lớn
Motor khởi động trực tiếp
Hệ thống kéo dây xa giữa nhiều tủ điện
Sét lan truyền hoặc surge đóng cắt tải

Dòng điện cân bằng mass có thể chạy trực tiếp qua IC truyền thông thay vì đi xuống hệ thống tiếp địa. Điều này làm IC bị quá áp hoặc quá dòng.

Kết quả thường gặp:

Cháy cổng RS485 trên PLC, trên bộ chuyển đổi RS485 sang Ethernet,....
USB converter bị mất kết nối hoàn toàn
Ethernet port chập chờn hoặc chết cổng
Thiết bị hoạt động không ổn định rồi hỏng hoàn toàn sau một thời gian
PLC vẫn chạy nhưng mất hoàn toàn truyền thông

Một trường hợp thực tế rất phổ biến là:

Máy tính đặt trong phòng điều khiển kết nối USB-RS485 tới một hệ thống Modbus RTU ở nhà xưởng cách vài chục mét. Hai khu vực sử dụng nguồn cấp khác nhau nên xuất hiện chênh áp ground.

Ban đầu hệ thống vẫn hoạt động bình thường, nhưng khi biến tần hoặc motor lớn khởi động, dòng nhiễu tăng mạnh làm converter USB-RS485 nóng lên, mất kết nối hoặc cháy trực tiếp IC USB.

Đây cũng là lý do trong công nghiệp, các hệ thống truyền thông quan trọng thường ưu tiên sử dụng:

RS485 Isolated Converter
USB to RS485 cách ly quang
Switch Ethernet công nghiệp có isolation và surge protection
Nguồn DC-DC cách ly

Các giải pháp này giúp tách biệt hoàn toàn điện giữa hai phía hệ thống, ngăn dòng Ground Loop chạy qua cổng truyền thông và bảo vệ thiết bị khỏi nguy cơ hư hỏng.

Dấu hiệu nhận biết hệ thống bị Ground Loop

Tín hiệu analog dao động bất thường
Modbus RTU mất kết nối ngẫu nhiên
CRC Error xuất hiện liên tục
Thiết bị hoạt động ổn định khi khoảng cách dây ngắn nhưng lỗi khi kéo xa
Lỗi tăng mạnh khi biến tần hoạt động
Chạm tay vào shield cáp cảm thấy có điện nhẹ

Cách chống Ground Loop hiệu quả

Sử dụng bộ cách ly tín hiệu

Đây là giải pháp hiệu quả nhất hiện nay.

Các bộ Signal Isolator hoặc converter có isolation sẽ giúp tách biệt hoàn toàn điện giữa hai phía của hệ thống.

Ví dụ:

RS485 Isolator
USB to RS485 Isolated Converter
4-20mA Signal Isolator
Isolated DC-DC Power Supply

Nối đất đúng kỹ thuật

Việc nối đất cần đảm bảo:

Ground tham chiếu ổn định
Không tạo vòng lặp mass
Shield cáp nối đúng một đầu

Sử dụng cáp chống nhiễu

Các hệ thống truyền thông công nghiệp nên sử dụng:

Cáp twisted pair
Shield chống nhiễu
Khoảng cách tách biệt với dây động lực

Ground Loop và nhiễu EMI khác nhau như thế nào?

Nhiều người thường nhầm Ground Loop với nhiễu EMI/RFI, tuy nhiên đây là hai hiện tượng khác nhau.

Ground Loop	EMI/RFI
Do chênh lệch điện áp mass	Do bức xạ điện từ
Có dòng điện chạy qua ground	Không cần dòng điện trực tiếp
Thường gặp ở hệ thống kéo xa	Thường gặp gần biến tần hoặc motor
Khắc phục bằng isolation	Khắc phục bằng shielding và filtering

Kết luận

Ground Loop là một trong những nguyên nhân gây nhiễu phổ biến nhất trong hệ thống công nghiệp hiện đại. Hiện tượng này có thể làm mất ổn định truyền thông, gây sai số tín hiệu analog và thậm chí phá hủy thiết bị.

Việc hiểu đúng bản chất Ground Loop và triển khai các giải pháp cách ly tín hiệu phù hợp sẽ giúp hệ thống PLC, SCADA, RS485 và Modbus RTU hoạt động ổn định hơn rất nhiều trong môi trường công nghiệp thực tế.
