Hướng dẫn cài đặt nhanh dòng switch EDS-2005-EL/ELP hãng Moxa

BKAII cùng các bạn tìm hiểu hướng dẫn cài đặt nhanh sê-ri EDS-2005-EL/ELP hãng Moxa nhé!

Sê-ri EDS-2005-EL/ELP có tổ hợp 5 cổng để đơn giản hóa việc mở rộng mạng. Có hai loại vỏ có sẵn để người dùng lựa chọn tùy thuộc vào yêu cầu của ứng dụng. ELP có vỏ bằng nhựa và EL có vỏ bằng kim loại. Các thiết bị chuyển mạch nhỏ gọn cung cấp giải pháp tiết kiệm chi phí cho các yêu cầu kết nối Ethernet công nghiệp của bạn.

Sê-ri EDS-2005-EL/EDS-2005-ELP cung cấp đầu vào nguồn 12/24/48 VDC (9,6 đến 60 VDC) và các công tắc có sẵn với dải nhiệt độ hoạt động tiêu chuẩn từ -10 đến 60°C. Các thiết bị chuyển mạch đủ chắc chắn để hoạt động đáng tin cậy trong môi trường công nghiệp khắc nghiệt.

Để cung cấp tính linh hoạt cao hơn cho việc sử dụng với các ứng dụng từ các ngành công nghiệp khác nhau, Sê-ri EDS-2005-EL/ELP cũng cho phép người dùng bật hoặc tắt tính năng bảo vệ chống bão quảng bá (BSP), chức năng Chất lượng dịch vụ (QoS) thông qua các công tắc DIP trên bảng điều khiển phía trên .

Có thể dễ dàng lắp đặt các công tắc EDS-2005-EL/ELP với giá đỡ thanh ray DIN cũng như các hộp phân phối. Khả năng gắn thanh ray DIN và vỏ IP40 với đèn chỉ báo LED đảm bảo rằng các công tắc EDS-2005-EL/ELP plug-and-play đáng tin cậy và dễ sử dụng.

Xuyên suốt Hướng dẫn cài đặt nhanh này, chúng tôi sử dụng EDS là từ viết tắt của Moxa EtherDevice Switch

Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau: (1) Thiết bị này không được gây nhiễu có hại và (2) thiết bị này phải chấp nhận bất kỳ nhiễu nào nhận được, kể cả nhiễu có thể gây ra hoạt động không mong muốn

Danh sách kiểm tra gói hàng

EDS của bạn được vận chuyển cùng với các mặt hàng sau.

• Switch Moxa EtherDevice™
• Hướng dẫn cài đặt nhanh (bản in)
• Thẻ bảo hành

Đặc điểm

Công nghệ chuyển mạch mạng hiệu suất cao

• Tốc độ tự động điều chỉnh 10/100BaseT(X), chế độ song công hoàn toàn/bán phần, kết nối MDI/MDI-X tự động.
• IEEE 802.3 cho 10BaseT, IEEE 802.3u cho 100BaseT(X).
• IEEE 802.1p cho chức năng ưu tiên lưu lượng Chất lượng dịch vụ (QoS).
• Loại quy trình chuyển đổi lưu trữ và chuyển tiếp.

Độ tin cậy cấp công nghiệp

• Bảo vệ chống bão phát sóng để ngăn các thiết bị mạng gặp sự cố

Thiết kế chắc chắn

• Dải nhiệt độ hoạt động từ -10 đến 60°C
• IP40, vỏ chắc chắn độ bền cao
• Khả năng lắp đặt thanh ray DIN hoặc bảng điều khiển

Nguồn điện cho sản phẩm này dự định sẽ được cung cấp bởi Bộ nguồn được liệt kê, với đầu ra được đánh dấu LPS và được định mức để cung cấp 12 đến 48 VDC ở mức tối đa 0,11 A.

Nên sử dụng giắc cắm DC với thiết bị LPS được định mức cung cấp điện áp từ 12 đến 48 VDC ở mức tối thiểu 1,1 A. Người vận hành hoặc nhân viên bảo dưỡng không nên tháo rời sản phẩm.

Bố cục bảng điều khiển của EDS-2005-EL/EDS-2005-ELP

1. Vít nối đất khung gầm

2. Khối đầu cuối cho đầu vào nguồn

3. Công tắc nhúng

4. Đèn LED nguồn

5. Cổng 10/100 BaseT(X)

6. Đèn LED cổng 10/100 BaseT(X)

7. Số cổng

8. Tên mẫu

Kích thước lắp đặt

Dòng EDS-2005-EL

Dòng EDS-2005-ELP

Gắn ray DIN

Khi vận chuyển, bộ giá treo DIN-rail được cố định vào mặt sau của EDS. Gắn EDS trên thanh ray không bị ăn mòn tuân theo tiêu chuẩn EN 60715.

Phương pháp cài đặt được đề xuất

Bước 1: Chèn mép trên của bộ thanh ray DIN vào thanh ray lắp

Bước 2: Nhấn thiết bị về phía thanh ray cho đến khi thiết bị khớp vào vị trí. Ngoài ra, bạn có thể sử dụng tuốc nơ vít để gắn vào đáy của bộ thanh ray DIN và kéo xuống

Phương pháp tháo được đề xuất

Bước 1: Kéo chốt trên bộ thanh ray DIN xuống bằng tuốc nơ vít.

Bước 2: Kéo nhẹ thiết bị về phía trước và nhấc lên để tháo thiết bị ra khỏi giá đỡ.

Lưu ý:

• Nếu thiết bị được sử dụng theo cách không được nhà sản xuất chỉ định, khả năng bảo vệ do thiết bị cung cấp có thể bị suy giảm.
• Việc lắp đặt và đảm bảo an toàn cho bất kỳ hệ thống nào kết hợp với thiết bị là trách nhiệm của người lắp ráp hệ thống.
• Đây là mô-đun LOẠI MỞ và phải được lắp đặt trong vỏ bọc an toàn có độ cứng cơ học và xếp hạng IP phù hợp.

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới

Có hai tùy chọn để lắp đặt: Tùy chọn đầu tiên là móc chốt EDS DIN-rail vào lỗ mở của bộ giá treo tường (xem hình trên) và sau đó gắn bộ giá treo tường lên tường bằng vít. (Tùy chọn khác là thực hiện hai bước này theo thứ tự khác.) Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi bắt vít vào tường, đảm bảo kích thước đầu và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường. Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít. Khi các vít đã được cố định vào tường, hãy lắp hai đầu vít vào

qua các phần lớn của lỗ hình lỗ khóa, sau đó trượt EDS xuống dưới, như được chỉ ra. Siết chặt hai vít để tăng độ ổn định.

Lưu ý: Các bộ phận kim loại bên ngoài bị nóng. Thực hiện các biện pháp phòng ngừa cần thiết nếu cần chạm vào

Yêu cầu về hệ thống dây điện

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi đã tắt nguồn điện hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại.

Các thiết bị này được thiết kế để hoạt động với Điện áp cực thấp an toàn. Vì vậy, chúng chỉ có thể được kết nối với các kết nối điện áp nguồn và với tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ theo tiêu chuẩn IEC950/ EN60950/ VDE0805

Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc nối dây cho Moxa EtherDevice Switch của bạn.

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây.

Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau:

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
• Bạn có thể sử dụng loại tín hiệu truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được bó lại với nhau.
• Giữ dây đầu vào và dây đầu ra tách biệt.
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất Công tắc thiết bị Moxa Ether

Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị.

Phải sử dụng dây dẫn 4 mm2 khi sử dụng kết nối với vít nối đất bên ngoài.

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại

Đi dây điện đầu vào

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối tiếp điểm 2 hoặc 3 trên bảng trên cùng của EDS được sử dụng cho hai đầu vào DC của EDS. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Nguồn điện lấy từ các mạch thứ cấp. Các mạch này được ngăn cách với mạch điện chính bằng máy biến áp trong đó cuộn sơ cấp được tách khỏi cuộn thứ cấp bằng hệ thống lắp đặt gia cố, hệ thống lắp đặt kép hoặc màn chắn nối với đầu nối của dây dẫn bảo vệ.

Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định.

Nên sử dụng một dây dẫn riêng trong điểm kẹp có kích thước dây 28-14 AWG và giá trị mô-men xoắn là 1,7 lb-in

Cáp được kết nối với các đầu nối dây trường phải có khả năng chịu được ít nhất 105°C

Kết nối truyền thông

Các mẫu EDS-2005-EL/ELP có các cổng Ethernet 10/100BaseT(X).

Kết nối cổng Ethernet 10/100BaseT(X)

Các cổng 10/100BaseT(X) nằm trên bảng điều khiển phía trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

Dưới đây, hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo.

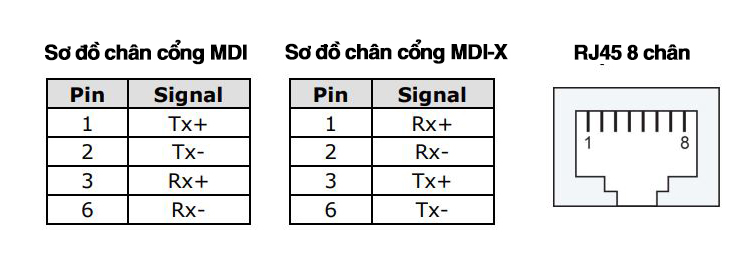

Sơ đồ chân RJ45 10/100Base T(x)

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Cài đặt công tắc DIP

Đèn báo LED

Mặt trước của Moxa EtherDevice Switch chứa một số đèn LED chỉ báo. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseT(X) của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp thẳng hoặc cáp chéo để kết nối EDS với các thiết bị Ethernet.

Chức năng tốc độ kép và chuyển mạch

Cổng chuyển đổi RJ45 10/100 Mbps của EDS tự động thương lượng với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. EDS là một thiết bị plug-and-play, vì vậy không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì.

Chế độ bán song công/hoàn toàn song công cho các cổng được chuyển đổi RJ45 phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ.

Chuyển mạch, lọc và chuyển tiếp

Mỗi khi một gói đến một trong các cổng được chuyển đổi, một quyết định được đưa ra để lọc hoặc chuyển tiếp gói. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giảm bớt phần còn lại của mạng khỏi nhu cầu xử lý chúng. Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên) được chuyển tiếp đến tất cả các cổng. EDS hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, loại bỏ các gói xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng

Chuyển mạch và học địa chỉ

Moxa EDS có một bảng địa chỉ có thể chứa tới 8.000 địa chỉ nút, giúp nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó, khi các nút được thêm hoặc xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để ưu tiên các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị rồi bật lại nguồn

Tự động đàm phán và cảm biến tốc độ

Các cổng Ethernet RJ45 của EDS hỗ trợ độc lập khả năng đàm phán tự động cho tốc độ truyền 10 Mbps hoặc 100 Mbps, hoạt động theo tiêu chuẩn IEEE802.3. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây.

Khi cáp RJ45 được kết nối, quá trình tự động thương lượng sẽ diễn ra và sau đó mỗi lần LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mb/giây hoặc 100 Mb/giây, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10 Mb/giây hoặc 100 Mb/giây.

Nếu cổng Ethernet RJ45 của EDS được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mb/giây và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE802.3.

Thông số kỹ thuật

Trên đây là những chia sẻ của BKAII về việc lắp đặt switch dòng EDS-2005EL/ELP, hy vọng qua bài viết các bạn đã có thể sử dụng sản phẩm một cách dễ dàng. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
