Bài viết này BKAII sẽ hướng dẫn cài đặt bộ chuyển đổi tín hiệu CAN sang Quang ICF-1170I hãng Moxa nhé!

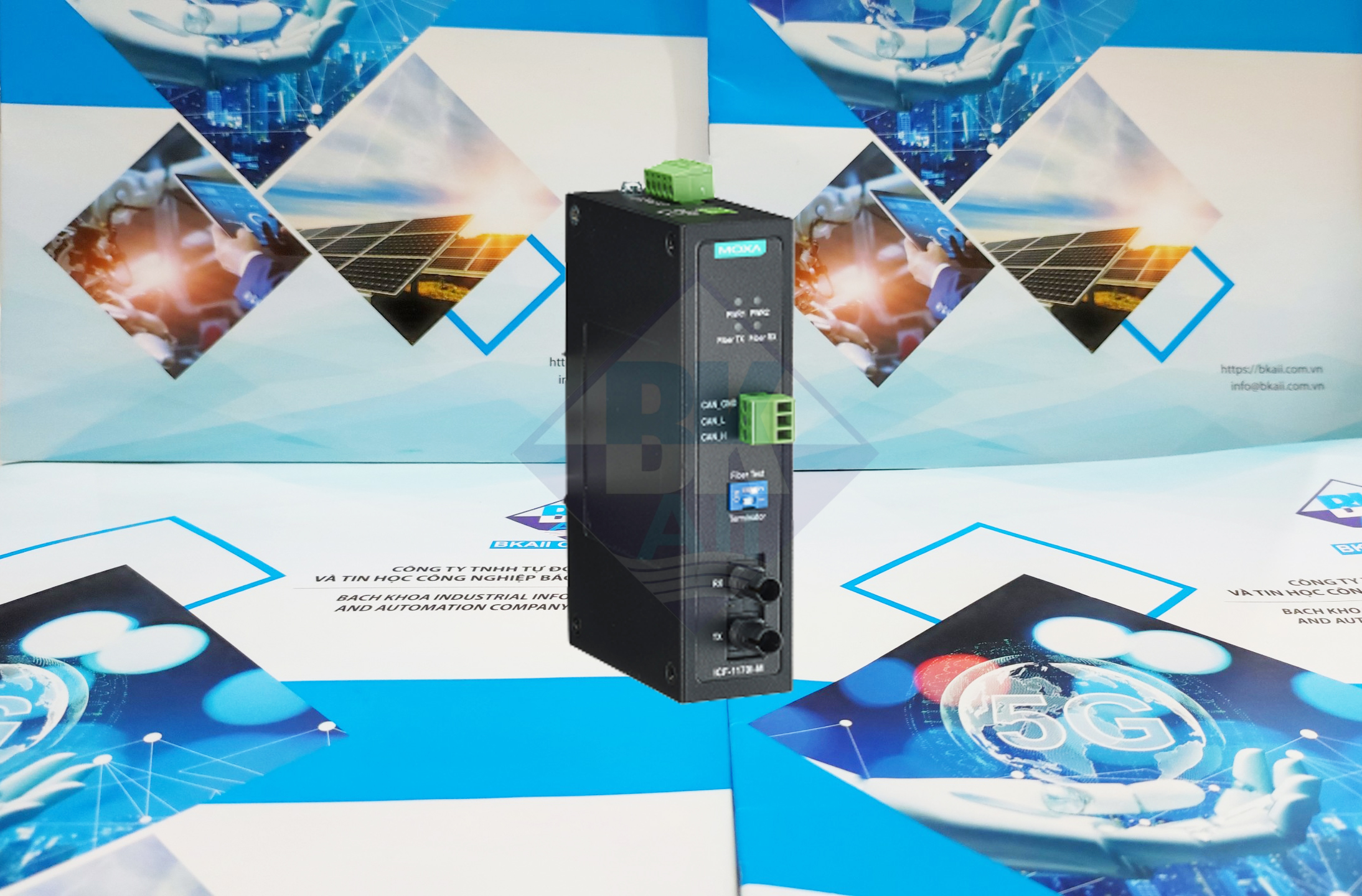

Dòng ICF-1170I là bộ chuyển đổi CAN sang quang đảm bảo truyền dữ liệu bằng cách sử dụng đường truyền cáp quang để cách ly và bảo vệ hoàn toàn khỏi EMI. Dòng ICF-1170I có thể tách biệt và bảo vệ các phân đoạn quan trọng của hệ thống khỏi phần còn lại của mạng CAN và độc lập với giao thức, cho phép nó hoạt động với tất cả các giao thức CAN khác nhau và độ dài khung.
Để kết nối hai thiết bị CAN bằng cáp quang, cần có hai bộ chuyển đổi dòng ICF-1170I.
Tại sao chuyển đổi CAN sang Fiber?
- Khả năng miễn dịch từ liên tục điện tử
Sợi quang không bị ảnh hưởng bởi nhiễu điện từ hoặc nhiễu tần số vô tuyến; do đó nó cung cấp một đường truyền thông tin liên lạc sạch sẽ và miễn nhiễm với nhiễu xuyên âm.
- Vật liệu cách nhiệt
Sợi quang là chất cách điện, sợi thủy tinh loại bỏ nhu cầu sử dụng dòng điện làm phương tiện liên lạc.
- Bảo vệ
Cáp quang cung cấp khả năng bảo mật tốt hơn so với các tín hiệu điện truyền thống được truyền qua dây hoặc sóng vô tuyến truyền trong không khí. Vì các tia sáng đi xuống trung tâm của sợi quang, nên chúng rất khó thoát ra ngoài. Ngoài ra, gần như không thể chạm vào cáp quang và ngay cả khi chạm thành công, vẫn có thể phát hiện ra vòi bằng cách theo dõi công suất quang nhận được tại điểm kết thúc.
- Độ tin cậy và bảo dưỡng
Chất xơ miễn nhiễm với các điều kiện nhiệt độ và độ ẩm bất lợi, không bị ăn mòn hoặc mất tín hiệu và không bị ảnh hưởng bởi đoản mạch, tăng điện hoặc tĩnh điện.
Chế độ kiểm tra sợi quang

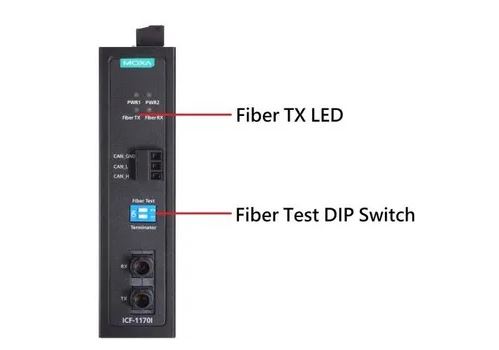

ICF-1170I hỗ trợ một tính năng đặc biệt được gọi là Chế độ kiểm tra sợi quang, được kích hoạt dễ dàng bằng công tắc DIP trên bảng điều khiển bên ngoài của ICF-1170I. Chế độ kiểm tra sợi quang có thể được sử dụng để kiểm tra cáp quang giữa hai ICF-1170I đơn vị và cung cấp một cách đơn giản để xác định xem cáp quang có đang truyền dữ liệu chính xác hay không.
Khi vào Chế độ kiểm tra sợi quang, bộ thu phát sợi quang (TX) sẽ gửi tín hiệu dữ liệu liên tục và đèn LED “TX sợi quang” sẽ sáng. Ở phía bên kia của kết nối, khi bộ thu phát sợi quang ICF-1170I (RX) nhận được tín hiệu dữ liệu từ phía TX, đèn LED “Fiber RX” sẽ sáng.
Đầu ra liên hệ báo động
ICF-1170I hỗ trợ đầu vào nguồn kép để dự phòng. Khi một đầu vào nguồn bị lỗi, rơle sẽ được kích hoạt. Đảm bảo lắp đầu vào nguồn kép cho sê-ri ICF-1170I và chọn đúng đầu ra rơle khi kết nối cảnh báo.
Các đặc điểm
- Khoảng cách truyền lên đến 2km
- Chuyển đổi tín hiệu CAN thành sợi quang và sợi quang thành tín hiệu CAN
- Tốc độ truyền có thể lên đến 1Mbps
- Đầu vào nguồn kép để dự phòng
- Công tắc DIP cho điện trở đầu cuối 120Ω
- Công tắc DIP cho chế độ kiểm tra sợi quang
- Mô hình dải nhiệt độ rộng có sẵn cho môi trường -40 đến 85°C
Danh sách kiểm tra gói hàng
- Trước khi cài đặt sê-ri ICF-1170I, hãy xác minh rằng gói chứa các mục sau:
- Bộ chuyển đổi sê-ri ICF-1170I
- Hướng dẫn cài đặt nhanh
- Thẻ bảo hành

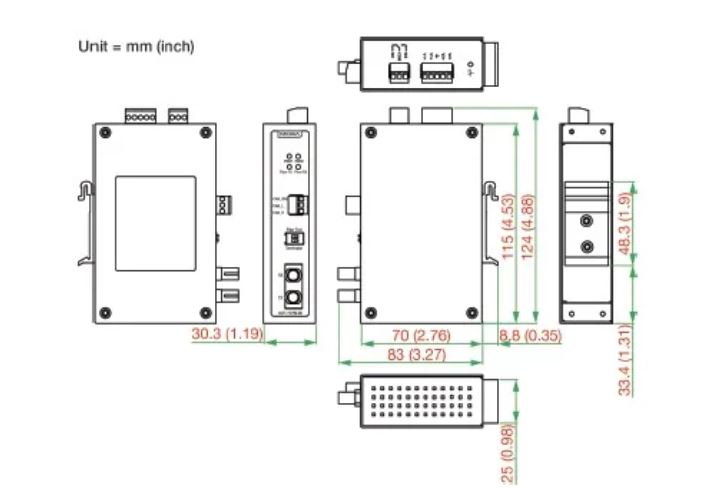

Kích thước lắp đặt (Đơn vị: mm)

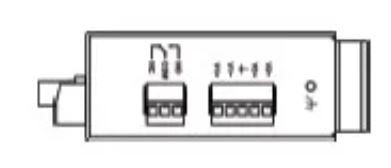

Bên trên

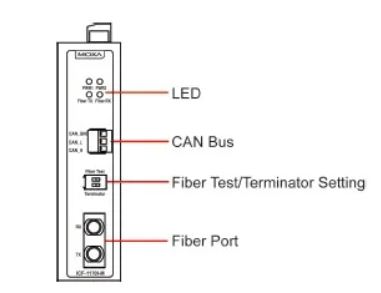

Phía trước
Chú ý: Cảnh báo phóng điện tĩnh điện. Để bảo vệ sản phẩm khỏi bị hư hỏng do phóng tĩnh điện, chúng tôi khuyên bạn nên đeo thiết bị nối đất khi xử lý sê-ri ICF-1170 của mình.
Cách lắp

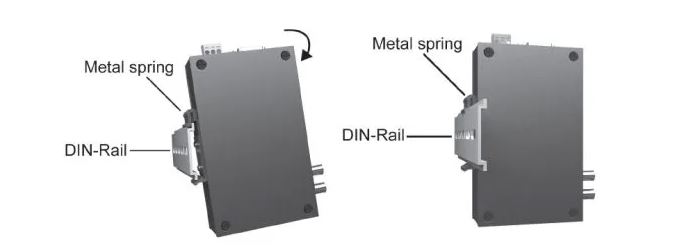

Tấm đính kèm DIN-rail bằng nhôm phải được cố định vào bảng mặt sau của dòng ICF-1170I khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm DIN-rail vào ICF-1170I, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên cùng, như thể hiện trong các hình bên dưới.
Bước 1: Chèn đầu DIN-rail vào rãnh ngay bên dưới lò xo kim loại cứng.
Bước 2: Bộ phận đính kèm DIN-rail sẽ gắn vào vị trí như hình dưới đây
Để tháo dòng ICF-1170I khỏi DIN-rail, chỉ cần đảo ngược các Bước 1 và 2 ở trên.

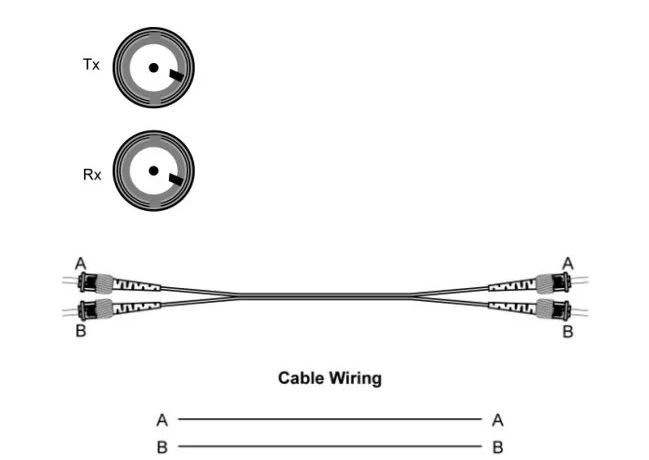

Sơ đồ chân cổng ST, Cổng ST đến dây cáp cổng ST
Chú ý: Đây là sản phẩm đèn LED/laser Loại 1. Không nhìn vào chùm tia laze.
Cài đặt switch
Có hai công tắc DIP trên bảng điều khiển phía trước của dòng ICF-1170I.
120 Ω Terminator | Chuyển đổi 1 |
Kích hoạt tính năng | ON |
Vô hiệu hoá | OFF (mặc định) |
Chế độ kiểm tra sợi quang | Chuyển đổi 2 |
Kích hoạt tính năng | ON |
Vô hiệu hoá | OFF (mặc định) |
Các chỉ số LED
Có 4 đèn LED trên bảng điều khiển phía trước của ICF-1170I.
LED | Màu | Chức năng |
PWR 1 | Xanh lá | BẬT ổn định: Nguồn 1 BẬT |
PWR 2 | Xanh lá | BẬT ổn định: Nguồn 2 BẬT |
Fiber Tx | Xanh lá | Khi gửi dữ liệu CAN đến cổng cáp quang |
Fiber Rx | CAM | Khi nhận dữ liệu CAN từ cổng cáp quang |

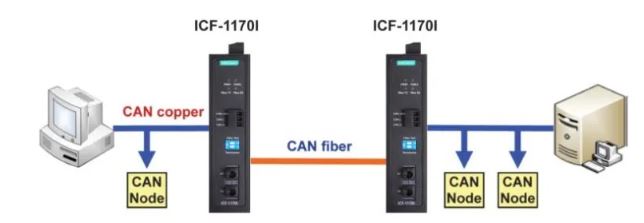

Ứng dụng CAN điển hình

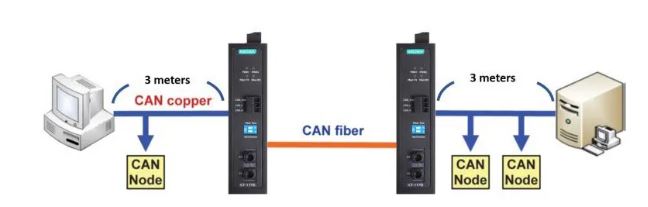

Chiều dài truyền
Chiều dài tối đa cho cáp quang CAN là 2km (tùy thuộc vào tốc độ dữ liệu và giao thức được sử dụng). Bảng dưới đây gợi ý độ dài sợi quang tối đa ở tốc độ truyền nhất định theo ISO-11989-2 trong khi sử dụng không quá 3m cáp CAN Bus trong mạng CAN bus
Tốc độ truyền | Chiều dài sợi |
Kbps 1000 | 10 m |
Kbps 500 | 100 m |
Kbps 250 | 250 m |
Kbps 125 | 400 m |
Kbps 50 | 1000 m |
Kbps 10 | 2000 m |
Khoảng cách truyền bị giới hạn bởi tốc độ tín hiệu, như đã nêu trong tiêu chuẩn ISO 11898-2
Thông số kỹ thuật
Giao tiếp CAN | |
Giao diện CAN Bus | ISO 11898-2, Thiết bị đầu cuối (CAN_H, CAN_L, CAN_GND) |
Các giao thức được hỗ trợ | CAN 2.0A và 2.0B (ISO 11898-2) |
Trình kết nối CÓ THỂ | Đầu nối vít có thể tháo rời 3 chân x1 |
Điện trở kết thúc | Bộ chọn công tắc nhúng cho điện trở đầu cuối 120Ω |
Tốc độ truyền | Lên đến 1Mbps |
Độ trễ hệ thống | 150 giây |
Bảo vệ cách ly | 2KV |
Các chỉ số LED | PWR1, PWR2, Fiber TX, Fiber RX |
Truyền thông sợi quang | |
Loại kết nối | Cổng sợi quang ST (đa chế độ) x 2 |
Cáp hỗ trợ | 50/125, 62.5 / 125 hoặc 100/140 μm (đa chế độ) |
Bước sóng | 850 nm |
Đầu ra TX | > -5 dBm |
Độ nhạy của RX | -20 dBm |
Giới hạn môi trường | |
Hoạt động Nhiệt độ |
0 đến 60°C (32 đến 140°F), 5 đến 95% RH -40 đến 85°C (-40 đến 185°F) cho model -T |
Nhiệt độ lưu trữ | -40 đến 85°C (-40 đến 185°F), 5 đến 95% RH |
Năng lượng | |
Công suất đầu vào Voltage | Đầu vào nguồn kép 12 đến 48VDC để dự phòng |
Liên hệ báo động |
1 đầu ra đóng/mở bình thường với khả năng mang dòng là 1A @ 24VDC |
Cơ số kỹ thuật | |
Kích thước | 30.3 × 70 × 115mm |
Vật chất | Nhôm (1mm) |
Tổng trọng lượng | 135g |
Trên đây là hướng dẫn cài đặt bộ chuyển đổi tín hiệu CAN sang Quang ICF-1170I hãng Moxa mà BKAII chia sẻ đến các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
