Hướng dẫn sử dụng switch công nghiệp 5 cổng Ethernet tốc độ 10/100BaseT(X) (RJ45) EDS-205 hãng Moxa
Bộ chuyển mạch EtherDeviceTM dòng Moxa, EDS-205 là bộ chuyển mạch Ethernet 5 cổng cung cấp giải pháp hiệu quả về chi phí cho kết nối Ethernet công nghiệp của bạn. EDS-205 Series hỗ trợ đầu vào nguồn DC từ 12 đến 48V. Các thiết bị chuyển mạch này có thể hoạt động từ -10 đến 60°C và thiết kế phần cứng chắc chắn làm cho EDS-205 trở nên hoàn hảo để đảm bảo rằng thiết bị Ethernet của bạn có thể được sử dụng cho các ứng dụng công nghiệp khắt khe
Lưu ý: Trong suốt hướng dẫn cài đặt phần cứng này, BKAII sử dụng EDS làm tên viết tắt của Moxa EtherDevice Switch: EDS = Moxa EtherDevice Switch
Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động tuân theo hai điều kiện sau: Thiết bị này không được gây nhiễu có hại và thiết bị này phải chấp nhận mọi nhiễu nhận được, bao gồm cả nhiễu có thể gây ra hoạt động không mong muốn.
Danh sách kiểm tra gói hàng
Moxa EDS-205 bao gồm các thành phần sau trong hộp hàng
- Switch Moxa EtherDevice ™
- Hướng dẫn cài đặt nhanh
- Thẻ bảo hành

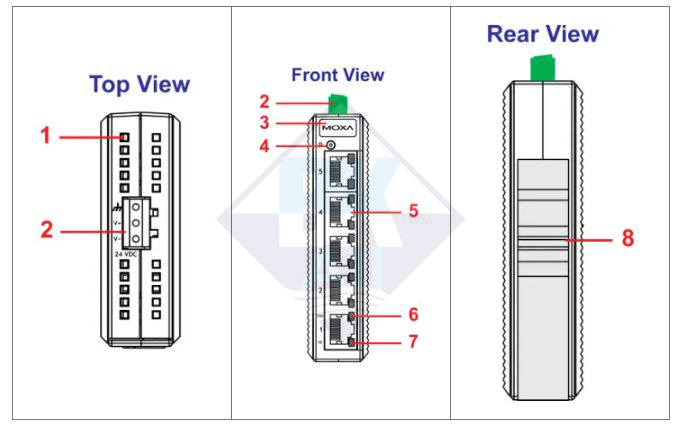

Bố cục bảng điều khiển của Dòng EDS-205
1. Các lỗ tản nhiệt
2. Khối đầu cuối cho đầu vào nguồn và nối đất
3. Logo Moxa
4. Đèn LED đầu vào nguồn
5. Cổng 10/100BaseT(X)
6. Đèn LED 100Mbps của cổng TP
7. Đèn LED 10 Mbps của cổng TP
8. Bộ DIN-rail

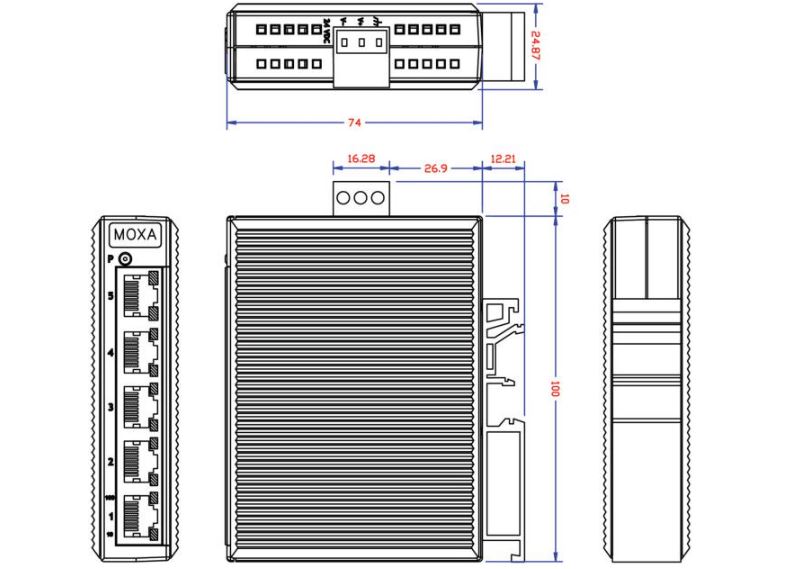

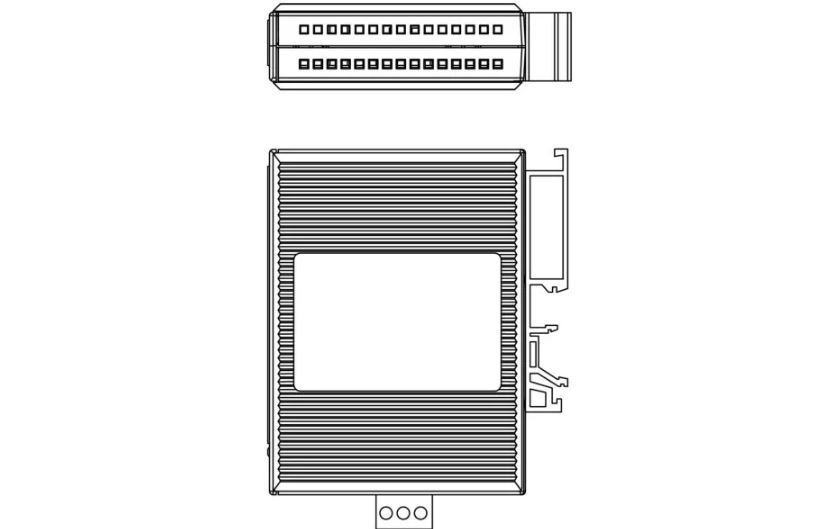

Kích thước lắp đặt (đơn vị = mm)
DIN-Rail Mounting
Tấm đính kèm DIN-rail bằng nhựa đã được cố định vào bảng điều khiển phía sau của EDS khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm DIN-rail, hãy đảm bảo rằng bộ DIN-rail nằm ở phía trên cùng, như thể hiện trong các hình bên dưới.

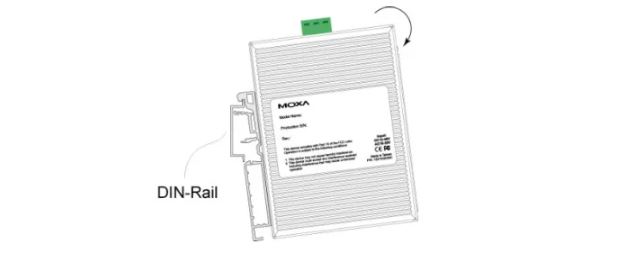

Bước 1: Chèn đầu thanh ray DIN vào rãnh.

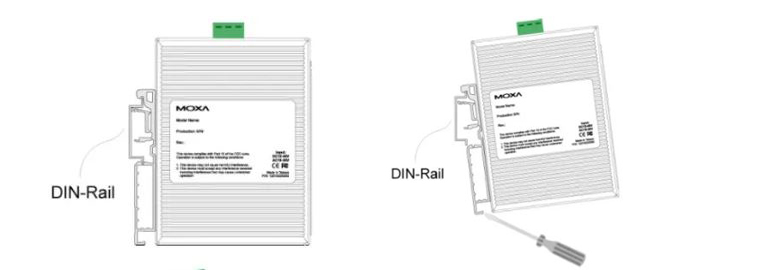

Bước 2: Bộ phận đính kèm DIN-rail sẽ gắn vào vị trí như hình dưới đây
Để tháo Moxa EDS-205 khỏi thanh ray, hãy lắp tua vít lưỡi phẳng theo chiều ngang vào bộ DIN-rail bên dưới EDS-205, sau đó kéo nó lên trên và thả hướng về phía bạn và ra khỏi thanh ray DIN. Hoặc bạn có thể thực hiện các bước sau để tháo EDS-205 khỏi thanh DIN.

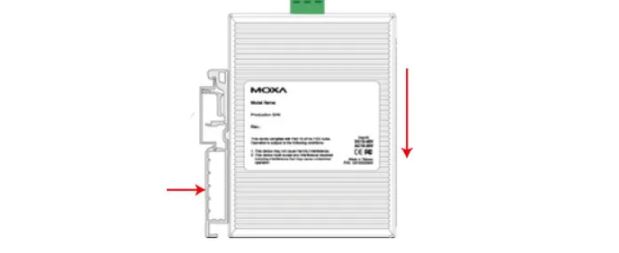

Bước 1: Nhấn vào giữa mặt phẳng của bộ lắp như bên dưới, kéo EDS-205 xuống dưới

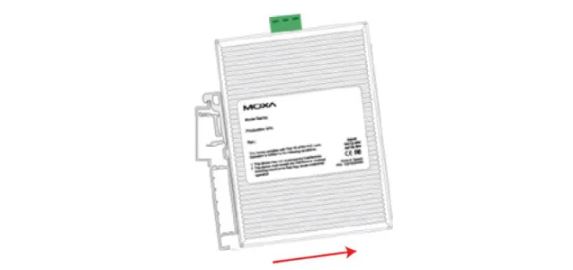

Bước 2: Thả nó về phía bạn và tránh xa thanh ray DIN
Yêu cầu về hệ thống dây điện
Tính an toàn
Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt hoặc nối dây Moxa EtherDevice Switch của bạn.
Tính cường độ dòng điện lớn nhất có thể có trong mỗi dây nguồn và dây chung. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.
Bạn cũng nên chú ý những điểm sau:
- Sử dụng các đường dẫn riêng để định tuyến hệ thống dây điện cho nguồn điện và thiết bị. Nếu đường dây dẫn điện và đường dây dẫn thiết bị phải cắt nhau, hãy đảm bảo các dây dẫn vuông góc tại điểm giao nhau.
Lưu ý: Không chạy dây tín hiệu hoặc dây thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau nên được định tuyến riêng biệt.
- Bạn có thể sử dụng loại tín hiệu truyền qua dây để xác định dây nào nên được giữ riêng biệt. Quy tắc chung là dây dẫn có chung các đặc tính điện tương tự có thể được bó lại với nhau.
- Giữ dây đầu vào và dây đầu ra tách biệt.
- Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.
Nối đất cho Moxa EtherDevice Switch
Tiếp đất và định tuyến dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối đất từ tiếp điểm ngoài cùng bên phải của khối đầu cuối 3 tiếp điểm đến bề mặt tiếp đất trước khi kết nối các thiết bị.
Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được tiếp đất tốt như bảng kim loại.
Đấu dây các đầu vào nguồn điện

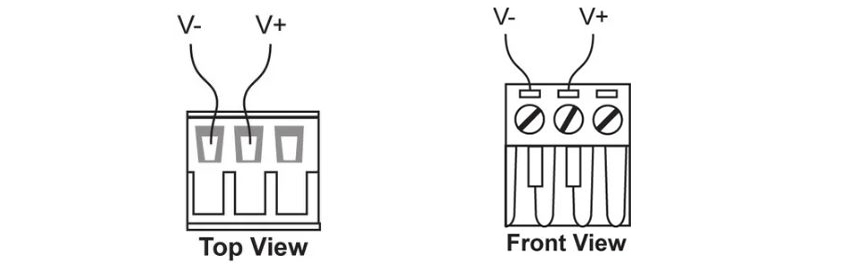

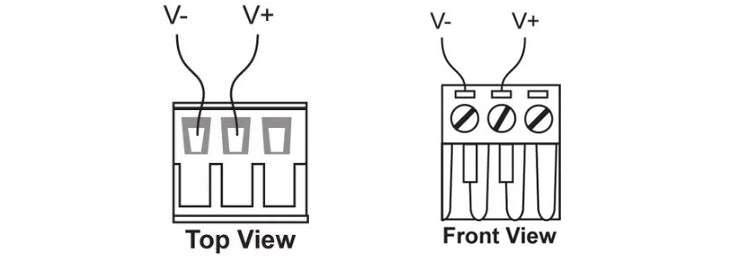

Hai tiếp điểm ngoài cùng bên trái của đầu nối khối đầu cuối 3 tiếp điểm trên bảng điều khiển trên cùng của EDS được sử dụng cho đầu vào DC. Các khung nhìn phía trên và phía trước của một trong phần đầu của thiết bị kết nối được hiển thị ảnh dưới
Bước 1: Cắm dây DC âm/dương vào các đầu nối V- / V +
Bước 2: Để giữ cho dây DC không bị kéo lỏng lẻo, hãy sử dụng tua vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng điều khiển trên cùng của EDS
Chú ý: Chỉ kết nối với nguồn điện cấp 2, chỉ sử dụng dây đồng (CU) 60/75°C, 28-12AWG và sử dụng mô-men xoắn cực đại 4,5 in-lb
Kết nối giao tiếp
EDS-205 có 5 cổng Ethernet 10/100BaseT (X).
Kết nối cổng Ethernet 10/100BaseT (X)
Các cổng 10/100BaseT (X) nằm trên bảng điều khiển phía trước của công tắc EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

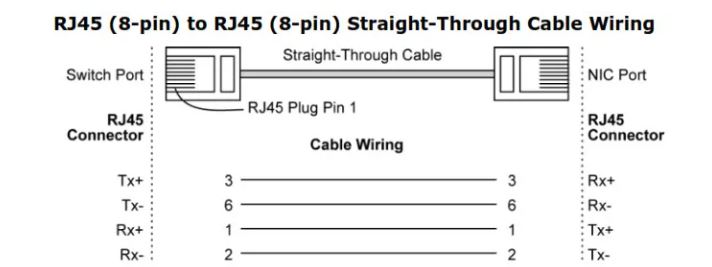

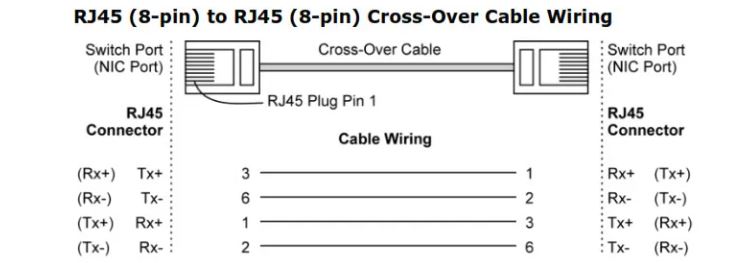

Dưới đây, hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch) và cũng hiển thị sơ đồ đi dây cáp cho cáp Ethernet xuyên thẳng và xuyên qua.
10/100Base T (x) Sơ đồ chân RJ45
Sơ đồ cổng MDI
| Pin | Tín hiệu |
| 1 | Tx + |
| 2 | Tx- |
| 3 | Rx + |
| 6 | Rx- |
Sơ đồ cổng MDI-X
|
 |
Các chỉ số LED
Bảng điều khiển phía trước của Moxa EtherDevice Switch chứa một số chỉ báo LED. Chức năng của mỗi đèn LED được mô tả trong bảng dưới đây.
| LED | Màu | Trạng thái | Mô tả |
| P | Vàng | ON | Nguồn điện đang được cung cấp cho nguồn điện đầu vào |
| OFF | Tắt Nguồn không được cung cấp cho đầu vào nguồn | ||
| 10M(TP) | Xanh lá | ON | Liên kết 10 Mbps của cổng TP đang hoạt động |
| Nhấp nháy | Dữ liệu đang được truyền với tốc độ 10 Mbps | ||
| OFF | Liên kết 10 Mbps của cổng TP không hoạt động | ||
| 100M(TP) | Xanh lá | ON | Liên kết 100 Mbps của cổng TP đang hoạt động |
| Nhấp nháy | Dữ liệu đang được truyền với tốc độ 100 Mbps | ||
| OFF | Liên kết của cổng 100BaseTX không hoạt động |
Kết nối MDI/MDI-X tự động
Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của bộ chuyển mạch với bất kỳ loại thiết bị Ethernet nào, bất kể loại cáp Ethernet đang được sử dụng cho kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp thẳng hoặc cáp chéo để kết nối EDS với các thiết bị Ethernet của bạn
Chức năng tốc độ kép và chuyển mạch
Cổng RJ45 được chuyển mạch 10/100 Mbps của switch sẽ tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được cả hai thiết bị hỗ trợ. Tất cả các mẫu Moxa EtherDevice Switch đều là thiết bị plug-and-play; không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì. Chế độ bán song công/full-duplex cho các cổng RJ45 được chuyển mạch phụ thuộc vào người dùng và thay đổi (bằng cách tự động điều chỉnh) thành full-duplex hoặc half-duplex, tùy thuộc vào tốc độ truyền tải nào được hỗ trợ bởi thiết bị đính kèm
Chuyển đổi, lọc và chuyển tiếp
Mỗi khi một gói đến một trong các cổng chuyển mạch, một quyết định được thực hiện để lọc hoặc chuyển tiếp gói đó. Các gói có địa chỉ nguồn và địa chỉ đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giải phóng phần còn lại của mạng khỏi nhu cầu xử lý chúng. Một gói tin có địa chỉ đích trên một đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi nó không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên) được chuyển tiếp đến tất cả các cổng. Bộ chuyển mạch hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, giúp loại bỏ các gói dữ liệu xấu và cho phép đạt được hiệu suất cao nhất khi có nhiều lưu lượng truy cập trên mạng
Chuyển đổi và học địa chỉ
Công tắc Moxa EtherDevice có một bảng địa chỉ có thể chứa tới 1K địa chỉ nút, làm cho nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có thể tự học để khi các nút được thêm vào hoặc loại bỏ, hoặc di chuyển từ phân đoạn này sang phân đoạn khác, công tắc sẽ tự động thêm các vị trí nút mới vào bảng. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để thay thế cho các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị và sau đó bật nguồn lại
Tự động đàm phán và cảm biến tốc độ
Tất cả các cổng Ethernet RJ45 của bộ chuyển mạch đều hỗ trợ tự động thương lượng đối với tốc độ ở chế độ 10BaseT và 100BaseTX, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, trong khi đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mbps. Tự động thương lượng diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi khi LINK được bật. Switch Moxa EtherDevice có khả năng của nó để sử dụng tốc độ truyền 10Mbps hoặc 100Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Hai thiết bị sẽ đồng ý hoạt động ở tốc độ 10 Mbps hoặc 100 Mbps. Nếu cổng Ethernet RJ45 của bộ chuyển mạch Moxa EtherDevice được kết nối với thiết bị không thương lượng, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u.
Thông số kỹ thuật
| Công nghệ | |
| Tiêu chuẩn | IEEE802.3, 802.3u, 802.3x |
| Processing Type | Lưu trữ và chuyển tiếp, với điều khiển luồng song công, không chặn IEEE802.3x |
| Kích thước bảng địa chỉ | 1K địa chỉ unicast |
| Giao thức | |
| Cổng R345 | Tốc độ tự động thương lượng 10/100BaseT(X), chế độ song công F/H và kết nối MDI/MDIX tự động |
| Các chỉ số LED | Power, 10/100 M |
| Năng lượng | |
| Điện áp đầu vào | 12 đến 48VDC |
| Dòng điện vào | 0.12 A @ 24V |
| Công suất tiêu thụ | 5W |
| Kết nối | Khối đầu cuối 3 tiếp điểm có thể tháo rời |
| Bảo vệ dòng điện quá tải | 1.1 A |
| Bảo vệ phân cực ngược | Hiện tại |
| Cơ học | |
| Vỏ bọc | Bảo vệ IP30, vỏ nhựa |
| Kích thước | 25 x 109 x 88 mm |
| Trọng lượng | 135 g |
| Lắp ráp | Gắn DIN-rail |
| Giới hạn môi trường | |
| Nhiệt độ hoạt động | -10 đến 60°C (14 đến 140°F) |
| Nhiệt độ lưu trữ | -40 đến 70°C (-40 đến 158°F) |
| Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) |
| Phê duyệt quy định | |
| Sự an toàn | UL508 |
| EMI | FCC Phần 15, CISPR (EN55032) loại A |
| EMS | EN61000-4-2 (ESD), level 2 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT-), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 |
| Sốc | IEC 60068-2-27 |
| Rơi tự do | IEC 60068-2-32 |
| Rung | IEC 60068-2-6 |
Trên đây là hướng dẫn cơ bản của BKAII cho việc sử dụng switch EDS-205, có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
