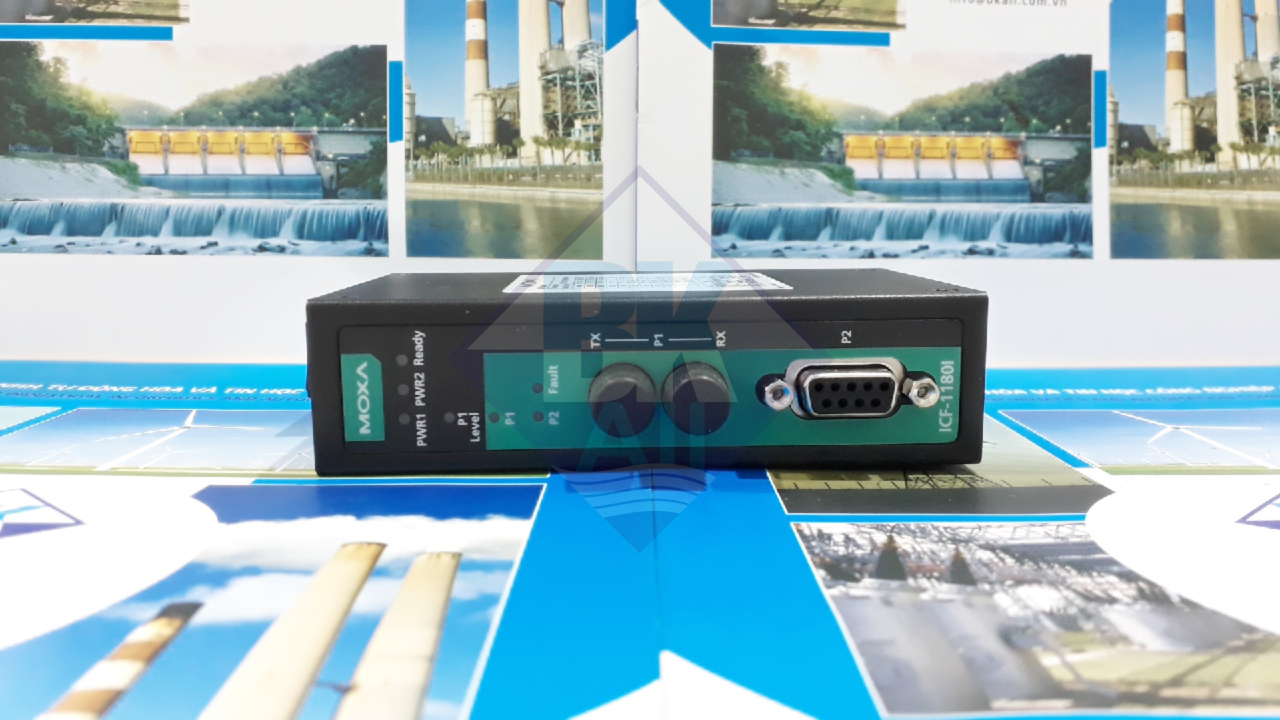

ICF-1180I Bộ chuyển đổi tín hiệu PROFIBUS sang Quang được sử dụng để mở rộng đường truyền nối tiếp lên đến 4 km (multi-mode fiber) hoặc lên đến 45 km (single-mode fiber). Hỗ trợ cách ly 2 kV cho hệ thống PROFIBUS của hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam.
Có hai biến thể của giao thức PROFIBUS, PROFIBUS DP (Thiết bị ngoại vi phi tập trung) và PROFIBUS PA (Tự động hóa quy trình). PROFIBUS PA được sử dụng với các ứng dụng mà thiết bị cuối cần nguồn điện từ thiết bị PROFIBUS PA và cũng cần có cơ chế an toàn nội tại. Do tiêu chí nguồn điện nên hạn chế số lượng thiết bị đi kèm. PROFIBUS DP được sử dụng trong tự động hóa sản xuất và khi các bộ điều khiển tập trung được sử dụng để quản lý hệ thống. Nó hỗ trợ tới 126 thiết bị được kết nối và là thông số kỹ thuật PROFIBUS được sử dụng phổ biến nhất.
Bộ chuyển đổi PROFIBUS sang sợi quang sê-ri ICF-1180I dựa trên PROFIBUS DP. Sản phẩm ICF-1180I dùng để chuyển đổi tín hiệu PROFIBUS từ cáp đồng sang cáp quang. Các mẫu đa chế độ ICF-1180I có thể được sử dụng để mở rộng truyền tín hiệu PROFIBUS lên đến 4 km và các mẫu đơn chế độ ICF-1180I có thể mở rộng truyền tín hiệu PROFIBUS lên đến 45 km. Bộ chuyển đổi ICF-1180I cung cấp bảo vệ cách ly 2 kV cho hệ thống PROFIBUS và có đầu vào nguồn kép để đảm bảo hoạt động không bị gián đoạn của thiết bị PROFIBUS.
Tại sao phải chuyển đổi PROFIBUS sang Fiber?
Truyền thông cáp quang không chỉ mở rộng khoảng cách liên lạc mà còn cung cấp nhiều tính năng có lợi.
Khả năng miễn nhiễm điện từ: Sợi quang không bị nhiễu điện từ hoặc nhiễu tần số vô tuyến. Nó cung cấp một đường dẫn liên lạc rõ ràng và miễn dịch với cuộc nói chuyện chéo.
Cách điện: Sợi quang là một giao diện cách điện; sợi thủy tinh loại bỏ nhu cầu sử dụng dòng điện làm phương tiện liên lạc.
Bảo mật: Sợi quang không thể được khai thác bằng các phương tiện điện tử thông thường và rất khó khai thác bằng quang học trong khi tín hiệu liên lạc vô tuyến và vệ tinh có thể dễ dàng bắt được để giải mã.
Độ tin cậy & bảo trì: Chất xơ không bị ảnh hưởng bởi các điều kiện nhiệt độ và độ ẩm bất lợi; do đó, nó không bị ăn mòn hoặc mất tín hiệu và không bị ảnh hưởng bởi đoản mạch, điện áp tăng hoặc tĩnh điện.
Cài đặt Baudrate Tự động/Thủ công
Dòng ICF-1180I chuyển đổi tín hiệu qua lại giữa PROFIBUS và cáp quang và hỗ trợ tốc độ truyền từ 9,6 kbps đến 12 Mbps. Các kỹ sư không cần biết tốc độ truyền của thiết bị PROFIBUS được kết nối vì ICF-1180I có thể tự động phát hiện tốc độ truyền của thiết bị PROFIBUS và áp dụng trực tiếp tốc độ truyền này. Đây là một tính năng cực kỳ tiện lợi. Nếu cần, tốc độ truyền có thể được đặt thành một giá trị cố định thông qua các công tắc DIP.

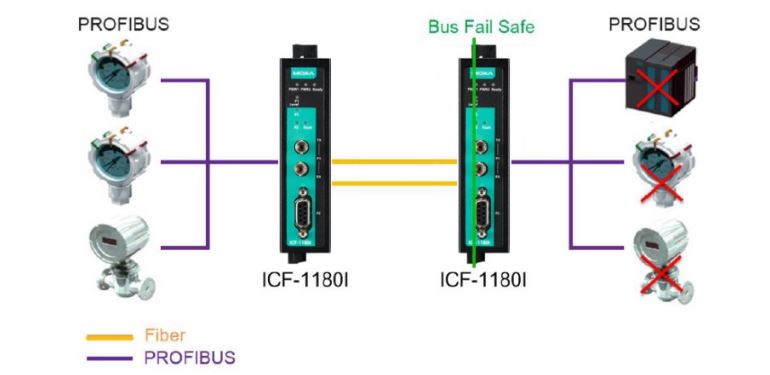

PROFIBUS không an toàn
Khi thiết bị PROFIBUS gặp trục trặc hoặc giao diện nối tiếp bị lỗi, nó sẽ tạo ra nhiễu điện có thể gây ra lỗi bus. Bộ chuyển đổi phương tiện truyền thống sẽ để tín hiệu nhiễu đi qua sợi quang và đến bộ chuyển đổi khác, làm gián đoạn quá trình truyền dữ liệu giữa hai bus và cuối cùng khiến quá trình truyền thông trên toàn bộ hệ thống bị ngừng. Khi điều này xảy ra, các kỹ sư sẽ không thể dễ dàng xác định vị trí thiết bị bị lỗi vì toàn bộ mạng PROFIBUS ngừng hoạt động. Để tránh tình trạng này, ICF-1180I được thiết kế để phát hiện và nhận dạng các tín hiệu nhiễu. Nếu đường truyền bị lỗi ở một bên, tín hiệu nhiễu sẽ không truyền qua ICF-1180I và ảnh hưởng đến các phân đoạn đường truyền khác. Ngoài ra, ICF-1180I cũng sẽ kích hoạt thông báo cảnh báo cho kỹ sư hiện trường về vị trí xảy ra sự cố
Màn hình liên kết sợi quang
Chức năng Giám sát liên kết sợi quang của sê-ri ICF-1180I phát hiện lỗi giao tiếp ở phía sợi quang hoặc phía PROFIBUS. Khi xảy ra lỗi giao tiếp, đèn LED tương ứng sẽ sáng màu đỏ và báo động rơle sẽ kích hoạt
Bảo vệ nguồn ngược
Tính năng Bảo vệ nguồn điện ngược cung cấp khả năng bảo vệ bổ sung chống lại việc vô tình kết nối cáp nguồn với thiết bị đầu cuối sai. Bộ chuyển đổi được thiết kế để tự động phát hiện dây nguồn nào là dương và dây nào là âm, sau đó điều chỉnh nguồn điện cho phù hợp
Chẩn đoán sợi quang từ xa
Cáp quang thường được triển khai để liên lạc đường dài và bút kiểm tra cáp quang được các kỹ sư sử dụng để phát hiện các vấn đề về chất lượng liên lạc. Bộ chuyển đổi sê-ri ICF-1180I loại bỏ sự cần thiết của bút kiểm tra sợi quang bằng cách cung cấp chức năng Kiểm tra sợi quang sử dụng các điều chỉnh công tắc DIP. Bằng cách sử dụng chức năng Kiểm tra sợi quang, người dùng có thể xác định bên nào (Tx hoặc Rx) đang gây ra sự cố trên bộ chuyển đổi. Các bất thường của cáp quang có thể được tự động phát hiện và xác định bằng đèn LED
Sử dụng chẩn đoán sợi quang từ xa:
Đặt công tắc DIP SW8 ở vị trí BẬT trên bất kỳ bộ chuyển đổi ICF-1180I nào và sau đó xem trạng thái đèn LED Sẵn sàng. Đèn LED Sẵn sàng màu lục nhấp nháy cho biết Kiểm tra sợi quang đã hoàn tất. Đèn LED P1 (Cổng sợi quang) cho biết bên nào (Tx hoặc Rx) đang gây ra sự cố. Nếu không có lỗi kết nối sợi quang nào trong toàn bộ cấu trúc liên kết, các đèn LED liên quan sẽ sáng màu xanh lục hoặc vẫn TẮT. Nếu lỗi kết nối cáp quang liền kề với bộ chuyển đổi, trạng thái cũng sẽ được chỉ báo bằng đèn LED P1. Đèn đỏ nhấp nháy trên P1 có nghĩa là cáp quang Rx được kết nối với cổng này bị hỏng. Tương tự, đèn đỏ liên tục trên P1 có nghĩa là cáp quang Tx trong cổng này bị hỏng. Có thể tìm thấy các mô tả và khắc phục sự cố khác trong Bảng khắc phục sự cố
Đặc trưng
• Tự động phát hiện tốc độ truyền và tốc độ dữ liệu lên tới 12 Mbps
• Bus PROFIBUS không an toàn
• Cảnh báo bằng đầu ra rơle
• Cách điện 2 kV
• Bảo vệ phân cực nguồn
• Mở rộng khoảng cách truyền PROFIBUS:Lên đến 45 km với chế độ đơn ICF-1180I-S series, Lên đến 4 km với đa chế độ ICF-1180I-M series
• Chẩn đoán sợi quang từ xa
• Cấu trúc liên kết: Chế độ Điểm-Điểm, Chế độ tuyến tính (dưới dạng bộ chuyển đổi đầu hoặc đuôi với ICF-1280I)
• Đầu vào nguồn kép để dự phòng
• Dải nhiệt độ hoạt động rộng: -40 đến 75°C (dành cho kiểu máy “T”)
• Hỗ trợ chẩn đoán cường độ tín hiệu sợi quang
Danh sách kiểm tra gói hàng
Trước khi cài đặt bộ chuyển đổi ICF-1180I, hãy xác minh rằng gói chứa các mục sau:
• Bộ chuyển đổi PROFIBUS sang cáp quang ICF-1180I
• Hướng dẫn cài đặt nhanh (bản in)
• Thẻ bảo hành

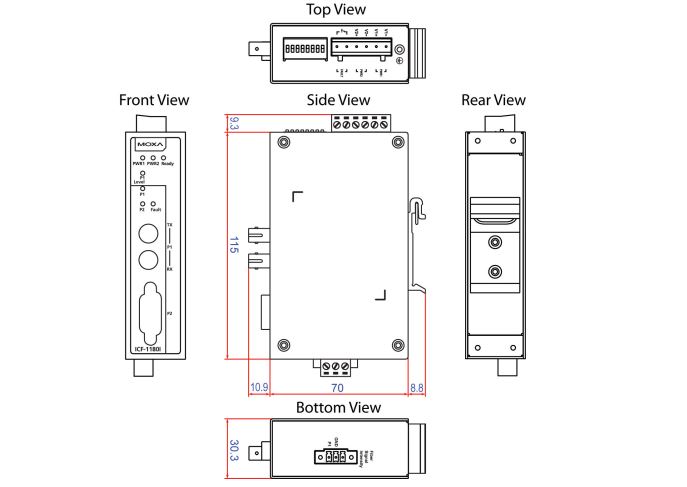

Kích thước lắp đặt (đơn vị: mm)

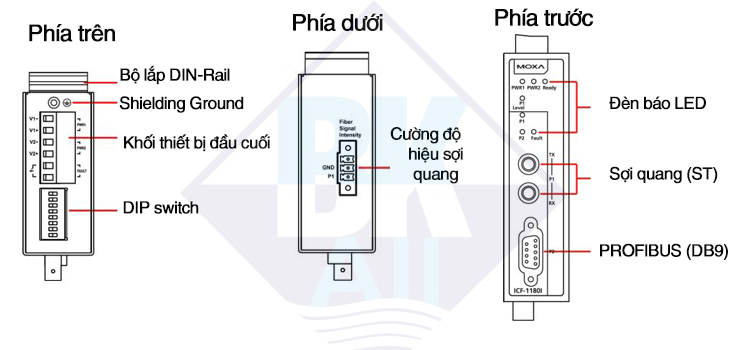

Bố cục bảng điều khiển ICF-1180I
Cảnh báo phóng tĩnh điện!
Để bảo vệ sản phẩm khỏi hư hỏng do phóng tĩnh điện, chúng tôi khuyên bạn nên đeo thiết bị nối đất khi xử lý ICF-1180I của mình

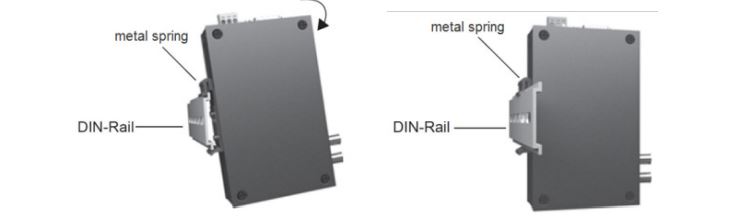

Gắn DIN rail
Tấm gắn thanh ray DIN bằng nhôm phải được cố định vào mặt sau của ICF-1180I khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm thanh ray DIN vào ICF-1180I, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên cùng, như thể hiện trong các hình bên dưới.
Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng.
Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới.
Để tháo sê-ri ICF-1180I khỏi thanh ray DIN, chỉ cần làm ngược lại Bước 1 và 2 ở trên.
Nối dây Alarm Contact

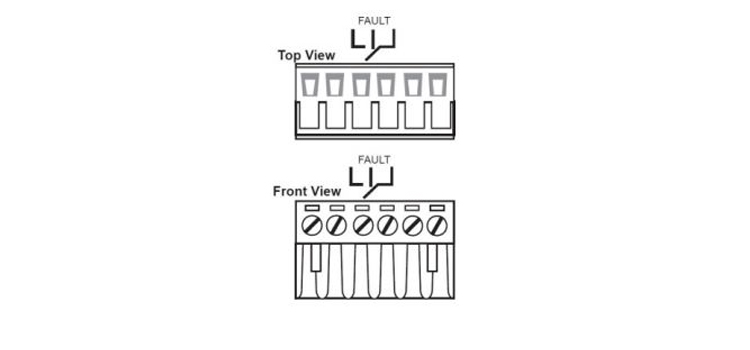

Tiếp điểm báo động được tạo thành từ hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của ICF-1180I. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối.
Trong phần này, sẽ giải thích ý nghĩa của hai tiếp điểm được sử dụng để kết nối tiếp điểm báo động
Fault - LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây nối với tiếp điểm Lỗi tạo thành mạch hở khi:
1. ICF-1180I bị mất nguồn từ một trong các đầu vào nguồn DC.
2. Một trong các cổng mà PORT ALARM Dip Switch tương ứng được đặt thành BẬT không được kết nối đúng cách
Nếu cả hai điều kiện này không xảy ra, mạch Lỗi sẽ bị đóng.
Đi dây các đầu vào nguồn dự phòng

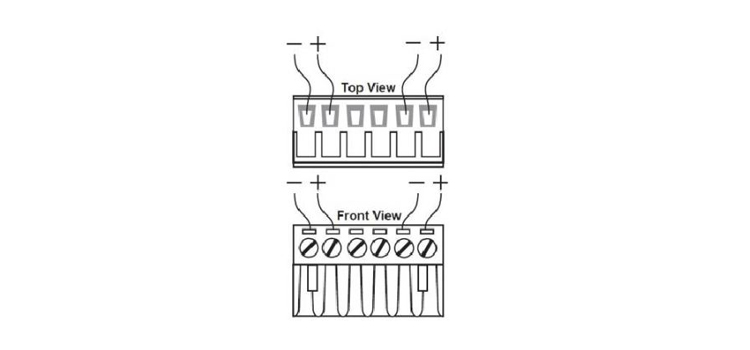

Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.
Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tua vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của ICF-1280I
Trước khi kết nối ICF-1180I với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định
Bạn cũng nên chú ý những điều sau:
• Định mức nhiệt độ của cáp kết nối đầu vào phải cao hơn 91°C.
• Tiết diện của dây nối đất tối thiểu phải là 3,31 mm2
• Phích cắm của khối đấu dây phải phù hợp với dây 28-12 AWG (0,0804-3,31 mm2) và mô-men xoắn 4,5 lb-in

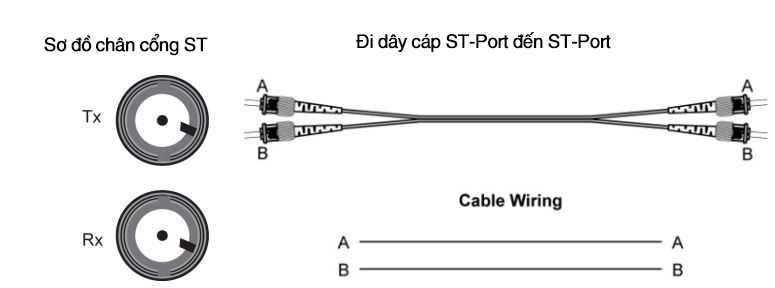

Cáp quang
Tuyên bố của Ủy ban Truyền thông Liên bang
FCC: Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động tuân theo hai điều kiện sau:
1. Thiết bị này không được gây nhiễu có hại và
2. Thiết bị này phải chấp nhận mọi nhiễu sóng nhận được, kể cả nhiễu sóng có thể gây ra hoạt động không mong muốn
Thông tin ATEX và IECEx
1. Số giấy chứng nhận
ATEX: DEMKO 14 ATEX 1384X
IECEx: IECEx UL 14.0094X
2. Phạm vi môi trường xung quanh
-40°C ≤ Tamb ≤ 75°C đối với kiểu máy có hậu tố “-T”
-10°C ≤ Tamb ≤ 60°C đối với kiểu máy không có hậu tố “-T”
3. Chuỗi chứng nhận:
ATEX: Ex nA nC op là IIC T4 Gc
IECEx: Ex nA nC IIC T4 Gc
4. Tiêu chuẩn áp dụng:
EN 60079-0:2012+A11:2013/IEC 60079-0:2011 Ed.6
EN 60079-15:2010/IEC 60079-15:2010 Ed.4; EN 60079-28:2015
5. Điều kiện sử dụng an toàn:
• Thiết bị này phải được lắp đặt trong vỏ bọc chỉ có thể tiếp cận bằng chìa khóa hoặc công cụ khác và cung cấp mức độ bảo vệ không thấp hơn IP54 theo tiêu chuẩn IEC 60079-15.
• Các thiết bị này được thiết kế để sử dụng trong khu vực không ô nhiễm quá độ 2 theo EN/IEC 60664-1.
• Bảo vệ quá độ phải được cung cấp và đặt ở mức không vượt quá 140% giá trị điện áp định mức đỉnh tại các đầu nối nguồn của thiết bị.
Cài đặt Slot Time
Khi bộ chuyển đổi ICF-1180I được sử dụng như một phần của mạng PROFIBUS, độ trễ khung có thể xảy ra, với thời gian độ trễ được xác định bởi tổng chiều dài cáp và cấu trúc liên kết mạng. Trong trường hợp này, nên cấu hình một "slottime" đủ để ngăn không cho PROFIBUS master hết thời gian chờ. Chúng tôi khuyên bạn nên sử dụng công thức sau để tính toán thời gian rãnh của PROFIBUS master ưa thích
Đối với cấu trúc liên kết điểm-điểm:
Slot time = A + B × L + 13 × N
L: Chiều dài của cáp quang tính bằng km.
N: Số lượng bộ chuyển đổi trong hệ thống.

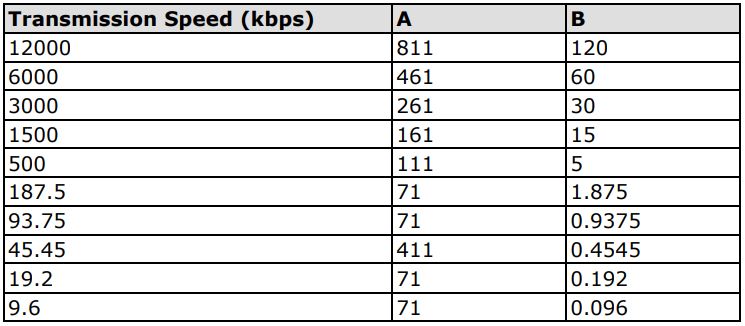

A và B: Các thông số được xác định bởi tốc độ đường truyền.
Lưu ý: Để tránh xung đột khung, chúng tôi khuyên bạn nên đặt giới hạn thử lại lệnh PROFIBUS ≥ 3 và thời gian khe < 262128.

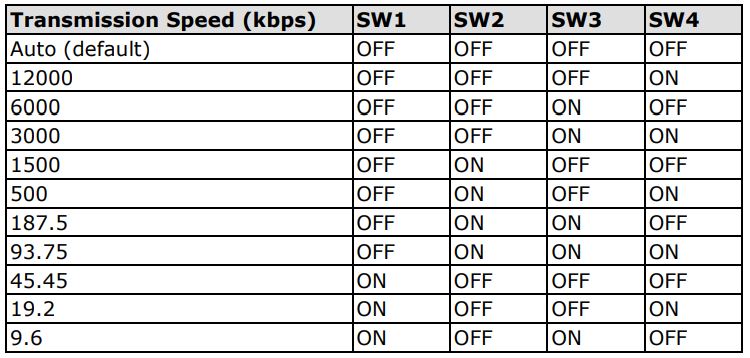

Cài đặt công tắc DIP
Có 8 công tắc DIP trên bảng trên cùng của ICF-1180I. Cài đặt mặc định gốc cho tất cả các công tắc DIP, ngoại trừ SW5, là TẮT.
Cài đặt | ON | OFF |
SW5 | Màn hình liên kết sợi quang | Vô hiệu hóa |
SW6 | Đã đặt trước | Đã đặt trước |
SW7 | Đã đặt trước | Đã đặt trước |
SW8 | Chẩn đoán sợi quang từ xa | Vô hiệu hóa |
Nếu bạn kết nối bộ chuyển đổi ICF-1180I chạy chương trình cơ sở phiên bản 1.2 với (a) bộ chuyển đổi ICF-1180I chạy phiên bản chương trình cơ sở 1.3 trở lên hoặc (b) bộ chuyển đổi ICF-1280I, các chức năng Kiểm tra sợi quang và LinkMonitor tích hợp có thể Không hoạt động bình thường. Người dùng phải tắt chức năng Giám sát liên kết sợi thông qua DIPswitch và chức năng Kiểm tra sợi quang sẽ hoạt động trong tình huống này. Phiên bản 1.3 của bộ chuyển đổi ICF-1180I hoàn toàn tương thích với sê-ri ICF-1280I cho chức năng Giám sát liên kết sợi quang và chức năng Chẩn đoán sợi quang từ xa.
Phiên bản 1.4 của bộ chuyển đổi ICF-1180I thay đổi tên chức năng"Kiểm tra sợi quang" thành "Chẩn đoán sợi quang từ xa"
Đèn báo LED
Có 7 đèn LED ở mặt trước của ICF-1180I
LED | Màu | Mô tả | Trạng thái Relay |
PWR1/ PWR2 | Màu xanh đậm | Bật nguồn | Đóng |
Tắt | Tắt nguồn hoặc tồn tại tình trạng lỗi nguồn | Mở | |
Ready (sẵn sàng) | Màu xanh đậm | Baudrate được phát hiện, bộ chuyển đổi đã sẵn sàng để liên lạc | Đóng |
Nhấp nháy màu xanh lục* | Chẩn đoán sợi quang đã hoàn tất | Đóng | |
Nhấp nháy màu đỏ | Phát hiện baudrate | Đóng | |
Nhấp nháy đỏ và xanh lục* | Lỗi cài đặt Slotting time | Đóng | |
Tắt | Nguồn hệ thống đã tắt | Đóng | |
Fault (lỗi) | Xanh đậm | Các kết nối cáp quang đang hoạt động bình thường ở chế độ chẩn đoán cáp quang | Đóng |
Đỏ nhấp nháy | Sợi bất thường đã xảy ra ở một bộ phận khác | Đóng | |
Đỏ đậm | Sợi quang bất thường đã xảy ra trong bộ chuyển đổi này | Đóng | |
P1 Level | Xanh | Độ bền của thành phần sợi quang Bình thường | Đóng |
Cam | Độ bền của thành phần sợi đang ở mức tới hạn, nó có thể sớm bất thường | Đóng | |
Đỏ | Độ bền của Thành phần sợi quang bị lỗi hoặc Cáp quang quá dài | Mở | |
P1 (Sợi quang) | Nhấp nháy/màu xanh lục đậm | Cổng cáp quang đang nhận dữ liệu | Đóng |
Đỏ đậm | Cáp quang liên kết với Tx là bất thường | Mở | |
Đỏ nhấp nháy | Cáp quang liên kết với Rx là bất thường | Mở | |
Tắt | Sợi ở trạng thái nhàn rỗi | Đóng | |
P2 (PROFIBUS) | Xanh nhấp nháy | Cổng PROFIBUS đang giao tiếp | Đóng |
Đỏ nhấp nháy | IC thu phát bên trong bị lỗi; Lỗi giao tiếp dữ liệu cổng PROFIBUS; không đủ che chắn cáp bus; hết thời gian gói echo | Mở | |
Đỏ đậm | Thời gian chờ của gói Echo, lỗi ký tự PROFIBUS UART | Mở | |
Tắt | PROFIBUS ở trạng thái nhàn rỗi | Đóng |
Nếu cả hai đầu vào nguồn đều bị mất điện, rơle sẽ trở thành mạch hở cho mục đích báo động.
* Tham khảo bảng sau để biết thông tin khắc phục sự cố
Khắc phục sự cố Đèn báo LED và Kiểm tra sợi quang
LED | Màu | Mô tả | Trạng thái/Khắc phục sự cố |
Ready (sẵn sàng) | Xanh nhấp nháy | Chẩn đoán sợi hoàn thành | Ít nhất một bộ chuyển đổi đang ở chế độ Chẩn đoán sợi quang; Kiểm tra cài đặt chính PROFIBUS; Cáp Tx và Rx bắt chéo nhau |
Đỏ nhấp nháy | Phát hiện baudrate |
Không có nút PROFIBUS; Không nhận được tín hiệu PROFIBUS; Tx và RX giao nhau; Cài đặt tốc độ truyền không chính xác |
|
Nhấp nháy xanh/đỏ | Lỗi cài đặt Slot time | Tính toán lại thời gian khe; Đặt TSDR ≥ 11; Đặt HAS = địa chỉ nút PROFIBUS lớn nhất + 1; Kiểm tra tính nhất quán của chế độ hoạt động cho công tắc DIP 6/7; Kiểm tra tính nhất quán của Chế độ giám sát liên kết sợi quang cho công tắc DIP 5 | |
P1 | Đỏ nhấp nháy | Cáp quang Rx bất thường | Kiểm tra cáp quang Rx kết nối với cổng này*; Cáp Tx và Rx bắt chéo nhau; Mô-đun đối tác bị TẮT nguồn hoặc bị lỗi |
Đỏ đậm | Cáp quang Tx bất thường | Kiểm tra cáp quang liên kết với Tx của cổng này* | |
P2 | Tắt | PROFIBUS không hoạt động | Kiểm tra kết nối thiết bị PROFIBUS |
Đỏ nhấp nháy | Lỗi bên PROFIBUS | Cáp RS485 không có đầu cuối hoặc chỉ có một đầu cuối; Mở cáp bus; PROFIBUS D+ và D- chéo nhau; Ngắn mạch trên cáp PROFIBUS; Trình điều khiển RS485 bị lỗi; Kiểm tra cài đặt slot time, baudrate và chế độ hoạt động |
Nếu sự bất thường được chỉ báo bởi đèn LED biến mất trong Chế độ chẩn đoán sợi quang, hãy kiểm tra tính nhất quán của cài đặt công tắc DIP trên tất cả các bộ chuyển đổi.
Nếu cả cáp Tx và Rx đều bất thường, đèn LED P1 sẽ sáng màu đỏ. Trước tiên, hãy kiểm tra cáp Rx để khắc phục sự cố.
*Nếu cả đèn LED P1 và đèn LED P2 đều sáng/nhấp nháy đỏ đồng thời, cáp Txand Rx của P1 và P2 có thể bị vắt chéo
Đây là sản phẩm laser/LED loại 1. Đừng nhìn chằm chằm vào tia laser.
Cường độ tín hiệu sợi quang
Chẩn đoán Trong một số trường hợp, bạn có thể cần đo mức độ nhận của các kênh sợi quang P1 và P2 bằng vôn kế, có thể được kết nối trong khi thiết bị đang hoạt động (làm như vậy sẽ không ảnh hưởng đến việc truyền dữ liệu). Phép đo có thể được thực hiện bằng vôn kế và đọc trên PLC sử dụng các đầu vào tương tự trở kháng cao thả nổi, cho phép bạn thực hiện các thao tác sau:
• Công suất quang đến sẽ được ghi lại để đo sau này (ví dụ: để biểu thị sự lão hóa hoặc hư hỏng).
• Bạn có thể thực hiện kiểm tra tốt/xấu (giá trị giới hạn).
Bạn phải sử dụng vôn kế có điện trở cao, không nối đất để tiến hành phép đo, nhưng dù bạn làm gì, đừng nối đầu nối đất với vỏ máy, vì làm như vậy có thể ảnh hưởng đến việc truyền dữ liệu. Ngoài ra, cáp đo phải có chiều dài dưới 3 mét để đáp ứng các yêu cầu của EMCR. Tham khảo sơ đồ bên dưới để ước tính chất lượng lưu lượng bus dựa trên các mức nhận
Để phép đo hợp lệ, đối tác ICF-1180I ở đầu kia của cáp quang phải gửi các khung PROFIBUS bình thường. Điều này có thể được nhận biết bằng màn hình LED của ICF đối tác
Một số yếu tố khác nhau có thể ảnh hưởng đến điện áp đầu ra tại các ổ cắm đo lường:
•Công suất truyền quang của đối tác ICF-1180I
• Nhiệt độ môi trường của bộ phát và bộ thu quang
•Suy hao đường truyền
•Tốc độ truyền đang được sử dụng
Hãy nhớ rằng các ổ cắm đo lường này không nhằm mục đích thay thế thiết bị đo mức được hiệu chuẩn phù hợp có nguồn sáng đã hiệu chuẩn. Các giá trị thu được từ các ổ cắm đo lường chỉ có thể được sử dụng để phân loại tín hiệu quang nhận được thành một trong 4 loại:
•Tốt (hoạt động bình thường, màu xanh lục), 3 V > U > 480 mV
•Nghiêm trọng (giảm biên liên kết quang, màu vàng), 330 mV ≤ U ≤ 480 mV
•Kém (chức năng không được đảm bảo, màu đỏ), U < 330 mV
•Rút phích cắm cáp quang, U < 160 mV
Khi thực hiện các phép đo, hãy sử dụng vôn kế có điện trở cao, không nối đất tiêu chuẩn. Điện trở trong của ổ cắm đo lường xấp xỉ 30 kΩ. Hãy nhớ rằng bạn không được kết nối các ổ cắm đo lường hoặc điện thế tham chiếu với vỏ ICF

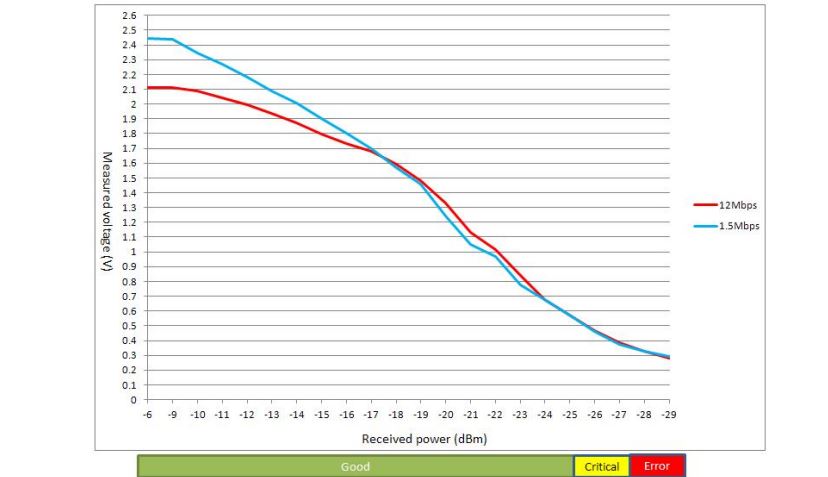

Đa chế độ: ICF-1180I-M-ST

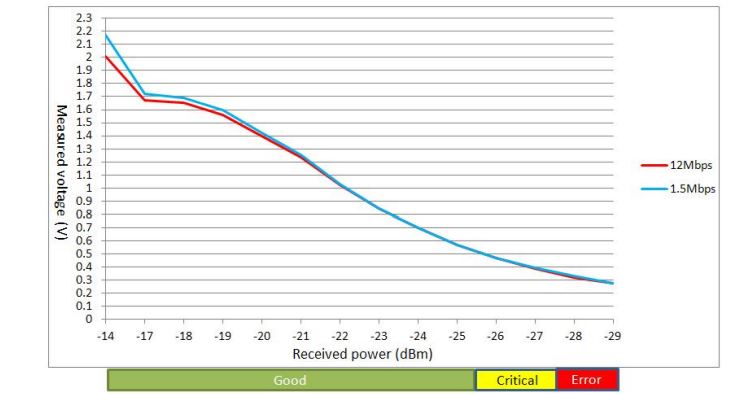

Chế độ đơn: ICF-1180I-S-ST
Lưu ý: Các biểu đồ này không phù hợp để sử dụng với thử nghiệm Chẩn đoán FiberDiagnosis từ xa
Thông số kỹ thuật
Giao tiếp PROFIBUS | |
Giao diện PROFIBUS | PROFIBUS DP |
Số cổng | 1 |
Kết nối | DB9 cái |
Bảo vệ cách ly | 2 kV |
Tốc độ truyền | 9,6 Kb ps đến 12 Mb ps |
Tốc độ truyền tự động | Có |
Truyền thông sợi quang | |
Loại trình kết nối | ST |
Khoảng cách |
Sợi quang đơn mode cho 45 km Sợi quang đa mode cho 4 km |
Cáp hỗ trợ: |
Chế độ đơn: 8,3/125, 8,7/125, 9/125 hoặc 10/125 μm Đa chế độ: 50/125, 62,5/125 hoặc 100/140 mm |
Bước sóng | ICF-1180I-S: 1310 nm, ICF-1180I-M: 820 nm |
Đầu ra Tx | ICF-1180I-S: -7 dBm, ICF-1180I-M: -14 dBm |
Rx quá tải | ICF-1180I-S: -3 dBm, ICF-1180I-M: -3 dBm |
Độ nhạy Rx | ICF-1180I-S: -29 dBm, ICF-1180I-M: -28 dBm |
Truyền điểm-điểm | Bán song công |
Môi trường | |
Nhiệt độ hoạt động |
0 đến 60°C (32 đến 140°F) -40 đến 75°C (-40 đến 167°F), đối với kiểu máy -T |
Nhiệt độ bảo quản | -40 đến 75°C (-40 đến 167°F), đối với kiểu máy -T |
Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) |
Áp suất không khí | Lên đến 2000 m (795 hPa), độ cao cao hơn có sẵn theo yêu cầu |
Nguồn | |
Điện áp đầu vào | 12 đến 48VDC |
Kết nối | Khối thiết bị đầu cuối |
Bảo vệ đường dây điện | Bảo vệ quá điện áp cấp 3 (2 kV) theo tiêu chuẩn IEC 6000-4-5 |
Bảo vệ phân cực điện | Bảo vệ chống đảo ngược V+/V- |
Bảo vệ quá dòng | 1.1 A |
Sự tiêu thụ năng lượng |
Tối đa 269 mA (chế độ đơn: 143 mA @ 24 VDC, đa chế độ:130 mA @ 24 VDC) |
Đầu ra rơle |
1 rơle đầu ra kỹ thuật số để báo động (Bình thường: đóng) Khả năng chịu tải hiện tại: 2 A @ 30 VDC |
Tính chất vật lý | |
Kích thước | 30.3 × 70 × 115 mm |
Vật liệu | Nhôm (1mm) |
Trọng lượng thô | 180g |
Phê duyệt quy định | |
An toàn | UL 508 |
Vị trí nguy hiểm |
UL/cUL Hạng I, Phân khu 2, Nhóm A, B, C và D DNV.2.4 (không thích hợp lắp đặt trên cầu) ATEX Vùng 2: Ví dụ nA nC op là IIC T4 Gc IEC 60079-0:2011 Ed.6 IEC 60079-15:2010 Ed.4; EN 60079-28:2015 |
EMC | CE; FCC Part 15, sub part B, Class A |
EMI | EN 55032, Class A; EN 55024 |
EMS | EN 61000-4-2 (ESD), Level 3, Criteria A EN 61000-4-3 (RS), Level 3, Criteria A EN 61000-4-4 (EFT), Level 3, Criteria B EN 61000-4-5 (Surge), Level 3, Criteria B EN 61000-4-6 (CS), Level 3, Criteria B |
Rơi tự do | IEC 60068-2-32 |
