Bài viết này BKAII sẽ hướng dẫn cài đặt bộ chuyển đổi RS232 sang sợi quang MOXA TCF-90 nhé!

TCF-90 có kích thước nhỏ gọn, bộ chuyển đổi RS232 sang quang tốc độ cao giúp xử lý việc mở rộng đường truyền RS232 từ 15m đến 5km (TCF-90-M, multi-mode) hoặc 40km (TCF-90-S, single-mode) mà không cần cấp nguồn bên ngoài. Dòng TCF-90 được thiết kế để tiêu hao nguồn điện từ cổng nối tiếp. Nó cho phép hai thiết bị nối tiếp RS232 kết nối với nhau trong quá trình truyền song công đầy đủ thông qua cáp quang. Hơn nữa, TCF-90 cách ly các thiết bị khỏi sự gia tăng điện thế nguy hiểm trên mặt đất, các vòng nối đất và cả nhiễu điện EMI/RFI. Nó làm giảm đáng kể sự nhạy cảm và bức xạ RF. Bảo mật dữ liệu cũng được tăng cường bởi sự phát xạ điện từ gần như không tồn tại.

Danh sách kiểm tra gói hàng

Trước khi cài đặt TCF-90, hãy xác minh rằng gói có chứa TCF-90, chắc chắn rằng gói chứa các mục sau:

  • TCF-90
  • Dây nguồn USB
  • Hướng dẫn cài đặt nhanh

Các ứng dụng

  • Giao tiếp dữ liệu điểm-điểm
  • Tự động hóa nhà máy
  • Điều khiển thiết bị nối tiếp từ xa
  • Tự động hóa an ninh tòa nhà
  • Kiểm soát công nghiệp

Thông số kỹ thuật

Truyền thông nối tiếp
Giao diện nối tiếp RS232
Tín hiệu RS232 TxD, RxD và GND
Vòng lặp RS232 RTS sang CTS, DTR sang DSR và cả DCD
Các loại cổng DB9 Female
Tốc độ truyền 300 bps đến 115.2 Kbps
Truyền thông sợi quang
Loại kết nối Loại ST
Giao diện sợi quang Multi/Single-mode
Khoảng cách truyền dẫn sợi quang

TCF-90-S Multi-mode: 40km

TCF-90-M Single-mode: 5km

Bước sóng

TCF-90-S: 1310nm

TCF-90-M: 850nm

Đầu ra TX

Chế độ đơn: 0 đến -5dBm

Đa chế độ: 0 đến -5dBm

Độ nhạy của RX

Chế độ đơn: 0 đến -25dBm

Đa chế độ: 0 đến -20dBm

Môi trường
Nhiệt độ hoạt động 0 đến 60°C (32 đến 140°F)
Nhiệt độ lưu trữ -20 đến 75°C (-4 đến 167°F)
Power
Ext. Nguồn (giắc cắm) 5 - 12 VDC hoặc dây nguồn USB (DC + 5V)
Nguồn điện nối tiếp TxD, RTS và DTR (RTS/DTR ON khuyến nghị)
Công suất tiêu thụ 5 đến 12 VDC 20 mA (tối đa)
Mechanical
Kích thước (W × D × H) 42 × 80 × 22 mm
Vỏ Nhựa (ABS + PC)
Tổng trọng lượng 50 ± 5g
Tiêu chuẩn quy định
EMC CE, FCC Loại B

Các ứng dụng tiêu biểu

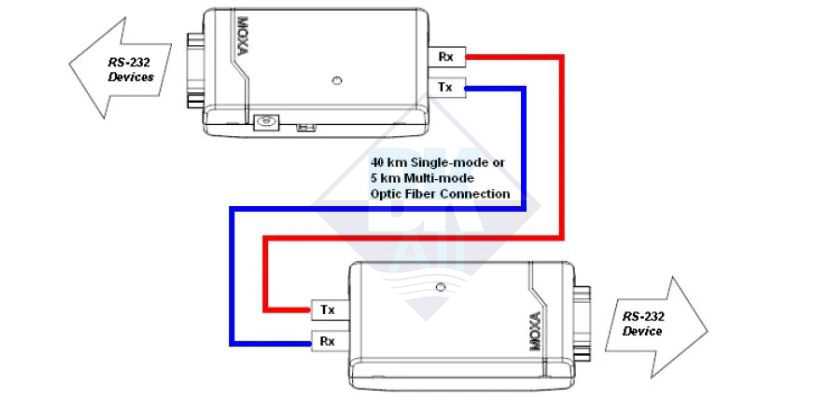

Kết nối TCF-90 với thiết bị RS232 rất đơn giản. Ở phía RS232, có thể dễ dàng kết nối với máy tính chủ hoặc cổng nối tiếp của thiết bị. Đầu nối cáp quang loại ST được thiết kế đặc biệt cho các ứng dụng liên/nội bộ tòa nhà, bảo mật, truyền thông dữ liệu và cả các ứng dụng công nghiệp. Kết nối điển hình như sau:

Nguồn cổng nối tiếp RS232

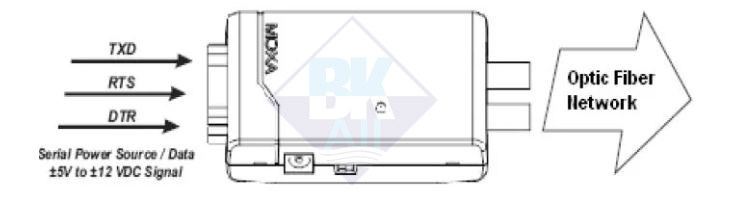

Cổng RS232 của TCF-90 được thiết kế với một ổ cắm DB9 cái để kết nối trực tiếp với PC máy chủ, với nguồn điện được lấy từ các đường TxD, RTS và DTR. Mặc dù TCC-90 có thể lấy đủ năng lượng từ sự kết hợp của ba đường Data/Handshake lines bất kể tín hiệu cao hay thấp, nhưng bạn nên để tín hiệu “ON” trên RTS hoặc DTR. Đối với những ứng dụng không sử dụng đường handshake lines, giắc cắm DC được cung cấp để kết nối nguồn điện 5 đến 12 VDC qua dây nguồn USB hoặc bộ chuyển đổi nguồn bên ngoài.

Công suất cổng tiêu tán

Khi lắp đặt bộ chuyển đổi TCF-90 cấp nguồn qua cổng RS232, hãy chú ý đến mức tiêu thụ điện năng, chiều dài cáp RS232 và nguồn điện được cung cấp bởi cổng nối tiếp. Nói chung, bản thân TCF-90 tạo ra 70mW từ nguồn điện, một cổng COM tiêu chuẩn trên máy tính chủ có thể cung cấp công suất 70 đến 90mW nếu các đường TxD, RTS và DTR được kết nối.
Hơn nữa, chiều dài cáp RS232 phải ngắn hơn 15m (9600 bps) để đảm bảo rằng máy chủ/thiết bị bị mất ít điện hơn đến TCF-90. Phần còn lại của nguồn điện cung cấp được sử dụng để truyền cáp quang.

Khả năng tương thích nguồn cổng nối tiếp

Có nhiều loại cổng nối tiếp sử dụng chip giao diện đa dạng. Nguồn điện được cung cấp bởi các cổng đó không phải lúc nào cũng giống nhau và một số trong số chúng thậm chí không có đủ năng lượng để kích hoạt TCF-90. Thông thường, các cổng COM1 và COM2 trên bo mạch ít khi gặp sự cố. Bảng này hiển thị các thẻ bổ trợ và máy chủ thiết bị nối tiếp đến ethernet đã được thử nghiệm tốt như một nguồn điện tốt để điều khiển TCF-90 khi RTS/DTR của chúng được kết nối và ở trạng thái “ON”.

RTS/DTR đang BẬT

Bảng nối tiếp đa cổng  Máy chủ thiết bị nối tiếp

Moxa Smartio CP-118U

CP-168U V2 CP-104U V2

CP-102U

Moxa NPort 5110/5210 V2.1 5410 V2.2

5610 V3.0 (hoặc bản mới hơn)

Moxa Smartio Dòng CP-118EL Dòng CP-168EL

Dòng CP-104EL

Moxa USB sang Serial UPort 1410/1610
Moxa USB NPort U1110

Đèn báo nguồn cổng LED

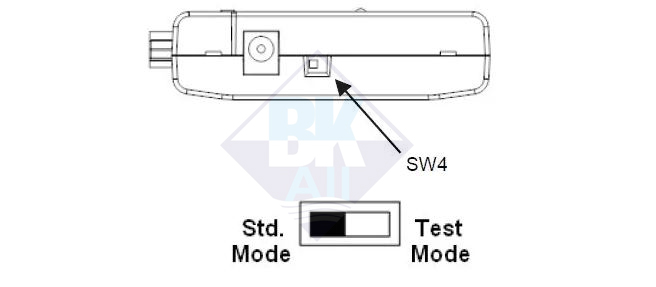

Cách tốt nhất để đảm bảo cổng nối tiếp đi kèm cung cấp đủ điện cho TCF-90 là kiểm tra đèn LED báo nguồn ở bảng điều khiển phía trước. Gắn TCF-90 vào Cổng RS232 mục tiêu, xoay SW4 ở bên cạnh sang chế độ “Test”, sẽ rất dễ dàng phân biệt xem nguồn điện có OK hay không bằng cách kiểm tra trạng thái đèn LED. ON có nghĩa là OK và ngược lại, vui lòng gắn nguồn bên ngoài cho TCF-90 khi đèn LED OFF.

Lưu ý vui lòng chuyển SW4 trở lại “Std.” chế độ mặc định khi kết thúc test. Trong chế độ “Test”, TCF-90 sẽ không thực hiện bất kỳ quá trình truyền dữ liệu nào.

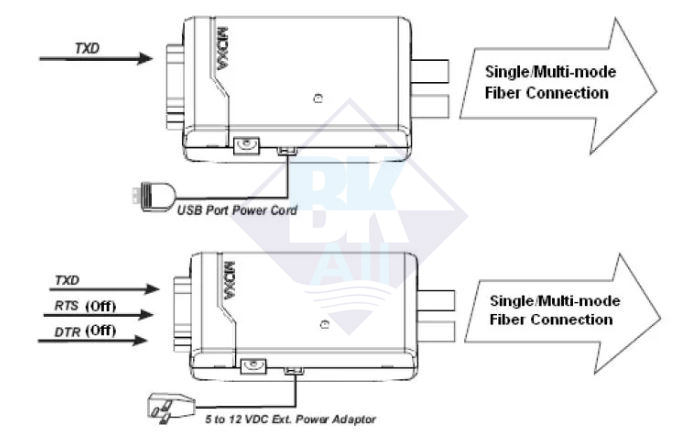

Nguồn điện bên ngoài tùy chọn

Trong hầu hết các trường hợp, TCF-90 phải hoạt động mà không có nguồn khác nếu RTS/DTR được kết nối. Đối với ứng dụng đó mà máy chủ không có sẵn handshake lines hoặc cả hai RTS/DTR đều ở trạng thái “OFF” trong đó chip giao diện của cổng nối tiếp được đính kèm cung cấp ít năng lượng hơn so với chip chung, dây nguồn USB bên ngoài hoặc nguồn điện DC nên được sử dụng. Tóm lại, nên thực hiện kiểm tra “Đèn báo nguồn cổng LED” để xác minh xem nguồn điện có đủ hay không.

Điện nguồn

Nếu cần thêm nguồn điện bên ngoài, TCF-90 được thiết kế để được kết nối với bộ đổi nguồn 5 đến 12 VDC tiêu chuẩn.

Sơ đồ chân RS232

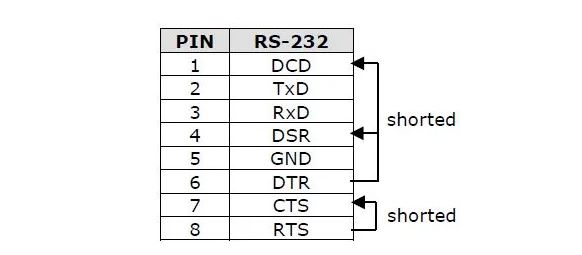

Cổng DB9 Female cho tín hiệu RS232 được hiển thị trong hình sau.

CHÚ Ý Mỗi nhóm chân (RTS, CTS; DTR, DSR và DCD) đều bị ngắn mạch, giải phóng người dùng khỏi sự cố đi dây cáp điều khiển luồng phần cứng.

Dây nguồn USB

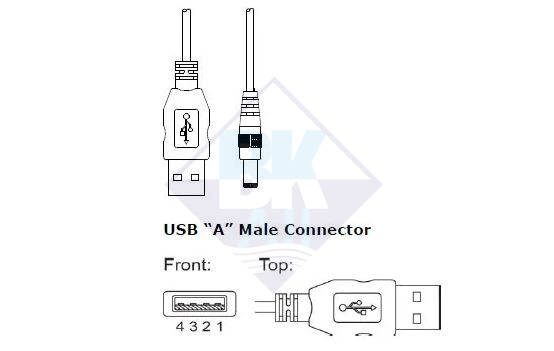

Nếu cần thêm nguồn điện bên ngoài, TCC-90 được thiết kế để kết nối với nguồn cấp 5 đến 12 VDC tiêu chuẩn hoặc dây nguồn USB “CBL-USBAP-50”

Pin Tín hiệu
1 +5 VDC
2 - XNUMX -
3 - XNUMX -
4 GND

Trên đây là một vài hướng dẫn của BKAII để các bạn có thể sử dụng TCF-90 một cách hiệu quả. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
