Bài chia sẻ trước BKAII đã hướng dẫn các bạn các cài đặt Mgate MB3280, tiếp tục chủ đề này hôm nay chúng ta cùng nhau tìm hiểu cách thức cài đặt MOXA MGate MB3170, MB3270 Modbus TCP Gateway nhé!
MGate MB3170 và MB3270 là các gateway Modbus nâng cao 1 và 2 cổng chuyển đổi giữa các giao thức Modbus TCP và Modbus ASCII/RTU. Chúng có thể được sử dụng để cho phép Ethernet master điều khiển các serial slaves hoặc cho phép các master nối tiếp điều khiển các Ethernet slaves. Có thể kết nối đồng thời lên đến 32 TCP master và slave. MGate MB3170 và MB3270 có thể kết nối tương ứng với 31 hoặc 62 Modbus RTU/ASCII slaves.
Danh sách kiểm tra gói hàng
Trước khi cài đặt MGate MB3170 hoặc MB3270, hãy chắc chắn rằng hộp hàng có chứa các mục sau:
- Modbus MGate MB3170 hoặc MB3270
- Hướng dẫn cài đặt nhanh (đã in)
- Thẻ bảo hành
Phụ kiện tùy chọn
- DK-35A: Bộ gắn DIN-rail (35mm)
- Mini DB9F-to-TB Adaptor: DB9 female to terminal block adapter
- DR-45-24: Nguồn cung cấp 45W/2A DIN-rail 24VDC với đầu vào 85 đến 264VAC
- DR-75-24: Nguồn cung cấp 75W/3.2A DIN-rail 24VDC với đầu vào 85 đến 264VAC
- DR-120-24: Nguồn điện 120W/5A DIN-rail 24 VDC với đầu vào 88 đến 132VAC/176 đến 264VAC với switch

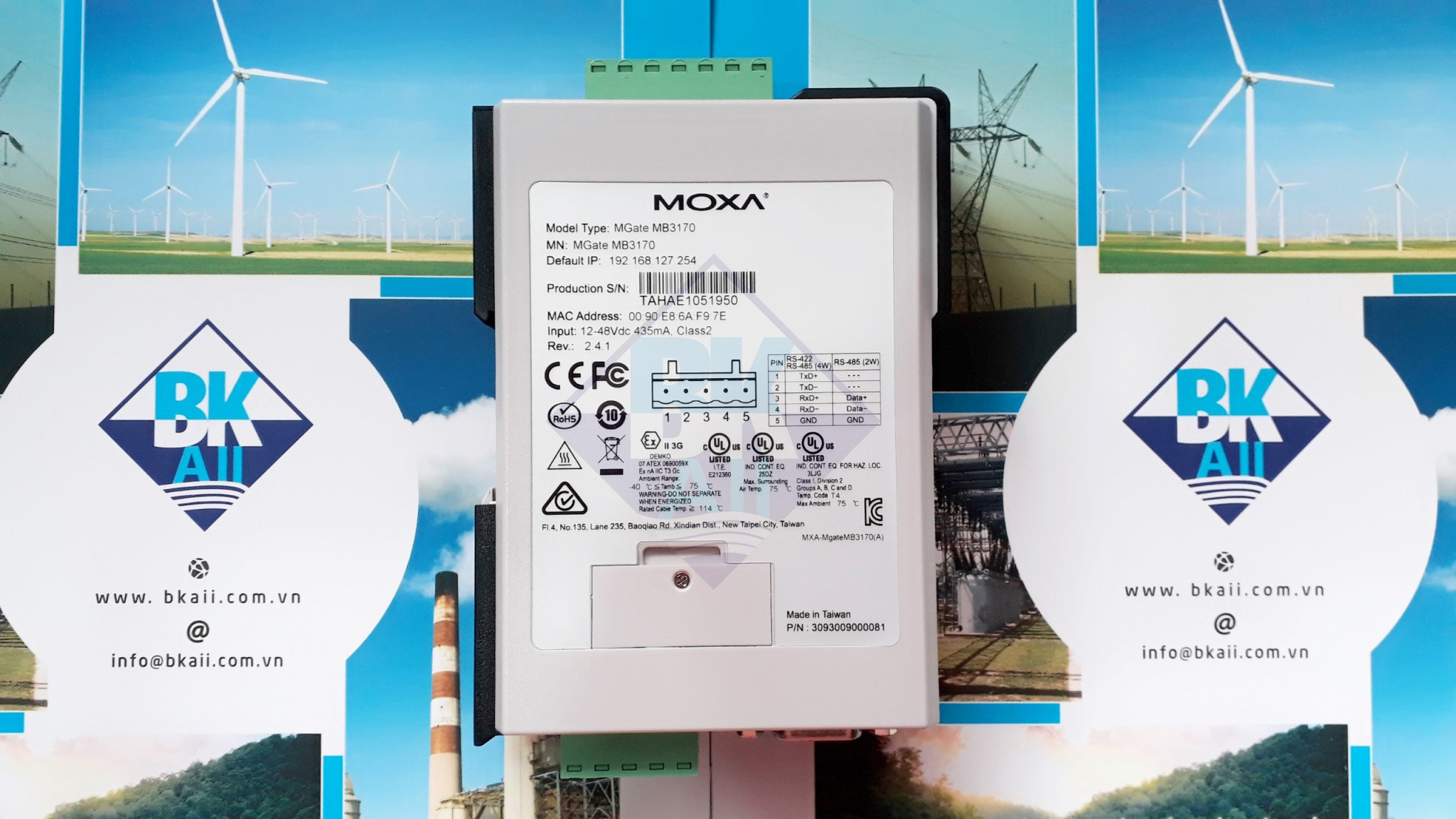

Giới thiệu phần cứng

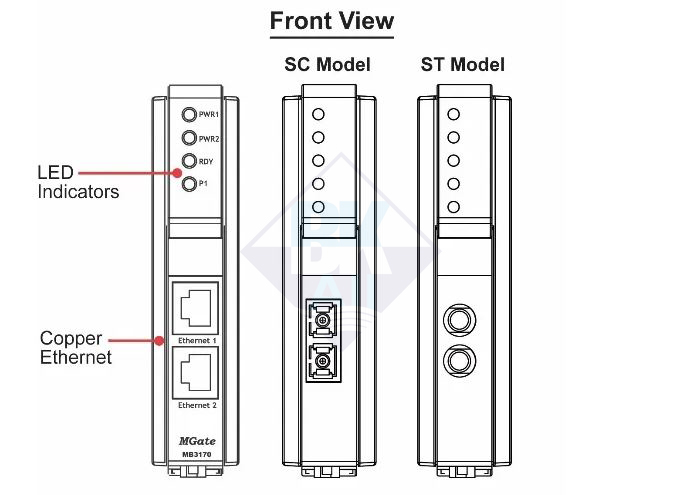

Các chỉ số LED
| Name | Màu sắc | Chức năng |
| PWR1 | Đỏ | Nguồn điện đang được cung cấp cho nguồn điện đầu vào |
| PWR2 | Đỏ | Nguồn điện đang được cung cấp cho nguồn điện đầu vào |
| RDY | Đỏ | Ổn định: Bật nguồn và thiết bị đang khởi động |
| Nhấp nháy: Xung đột IP, máy chủ DHCP hoặc BOOTP không phản hồi đúng cách, hoặc một đầu ra rơle xảy ra | ||
| Xanh lá | Ổn định: Bật nguồn và thiết bị đang hoạt động | |
| Nhấp nháy: Thiết bị đang phản hồi chức năng định vị | ||
| Tắt | Nguồn tắt hoặc tình trạng lỗi nguồn | |
| Ethernet | Hổ phách | Kết nối Ethernet 10Mbps |
| Xanh lá | Kết nối Ethernet 100Mbps | |
| Tắt | Cáp Ethernet bị ngắt kết nối hoặc bị ngắn | |
| P1, P2 | Hổ phách | Cổng nối tiếp đang nhận dữ liệu |
| Xanh lá | Cổng nối tiếp đang truyền dữ liệu | |
| Tắt | Cổng nối tiếp không truyền hoặc nhận dữ liệu | |
| FX | Hổ phách | Ổn định: Kết nối cáp quang Ethernet, nhưng port không hoạt động |
| Nhấp nháy: Cổng cáp quang đang truyền hoặc nhận dữ liệu. | ||
| Tắt | Cổng cáp quang không truyền hoặc nhận dữ liệu. |

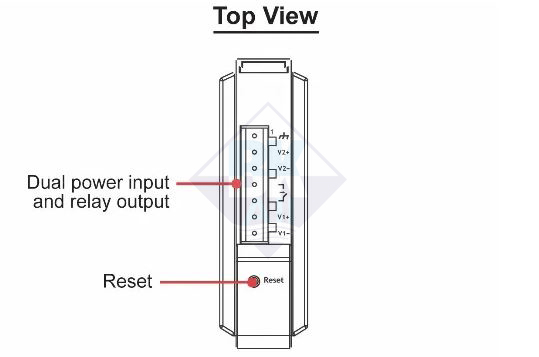

Nút reset
Nhấn nút Reset liên tục trong 5 giây để tải cài đặt gốc: Nút được sử dụng để tải các giá trị mặc định ban đầu. Sử dụng một vật nhọn chẳng hạn như một chiếc kẹp giấy được duỗi thẳng để giữ nút này trong năm giây. Nhả ra khi đèn LED Ready ngừng nhấp nháy.

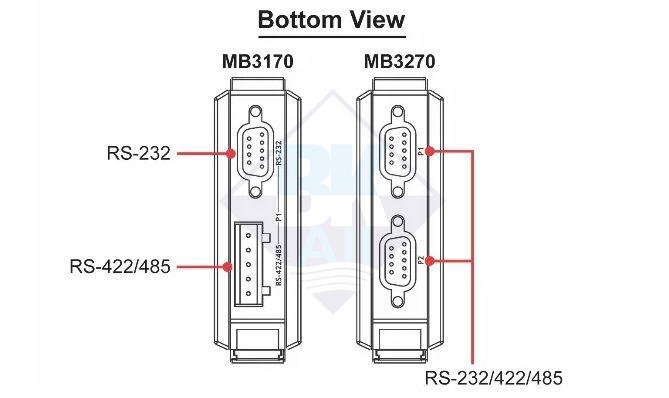

Bố cục bảng điều khiển
- MGate MB3170 có một cổng DB9 đực và một khối đầu cuối để kết nối với các thiết bị nối tiếp.
- MGate MB3270 có hai đầu nối DB9 để kết nối với các thiết bị nối tiếp.
Quy trình cài đặt phần cứng
Bước 1: Sau khi tháo MGate MB3170/3270 khỏi hộp, hãy kết nối chúng với mạng. Sử dụng cáp Ethernet (sợi quang) thẳng tiêu chuẩn để kết nối thiết bị với bộ chia hoặc bộ chuyển mạch. Khi thiết lập hoặc kiểm tra MGate MB3170/3270, bạn có thể thấy thuận tiện khi kết nối trực tiếp với cổng Ethernet của máy tính. Trong trường hợp này, hãy sử dụng cáp Ethernet chéo.
Bước 2: Kết nối (các) cổng nối tiếp của MGate MB3170/3270 với thiết bị nối tiếp.

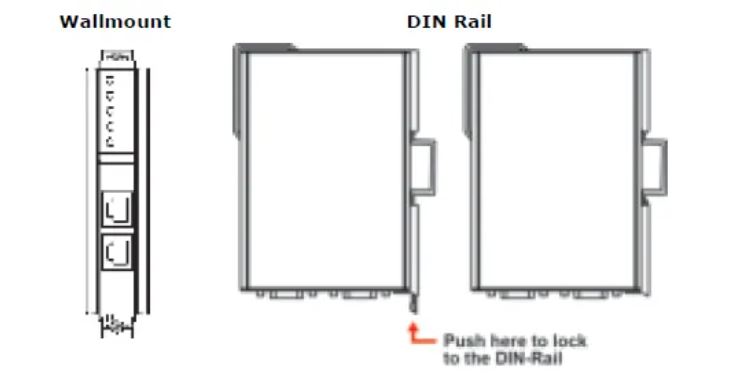

Bước 3: MGate MB3170/3270 được thiết kế để gắn vào thanh ray DIN hoặc gắn trên tường. Hai thanh trượt trên bảng điều khiển phía sau MGate MB3170/3270 phục vụ 2 mục đích. Để gắn trên tường, cả hai thanh trượt nên được mở rộng. Để gắn DIN-rail, hãy bắt đầu với một thanh trượt được đẩy vào và thanh trượt còn lại mở rộng. Sau khi gắn MGate MB3170/3270 trên thanh DIN, hãy đẩy thanh trượt mở rộng vào để khóa máy chủ thiết bị vào thanh ray. Hai lựa chọn vị trí được minh họa trong các hình kèm theo.
Bước 4: Kết nối nguồn 12 đến 48VDC với đầu vào nguồn của khối thiết bị đầu cuối.
|
Treo tường hoặc tủ |
 |
Để gắn MGate MB3170/3270 lên tường cần có hai vít. Đầu của các vít phải có đường kính từ 5 đến 7mm, các trục có đường kính từ 3 đến 4mm và chiều dài của các vít phải lớn hơn 10.5mm.
Lưu ý: giá treo tường được chứng nhận để sử dụng trong các ứng dụng hàng hải.
Thông tin cài đặt phần mềm
Có thể tải xuống Trình quản lý MGate, Hướng dẫn sử dụng và Tiện ích Tìm kiếm Thiết bị (DSU) từ Moxa web: www.moxa.com. Vui lòng tham khảo Hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng Trình quản lý MGate và DSU.
MGate MB3170/3270 cũng hỗ trợ đăng nhập thông qua web trình duyệt.
- Địa chỉ IP mặc định: 192.168.127.254
- Tài khoản mặc định: admin
- Mật khẩu mặc định: moxa

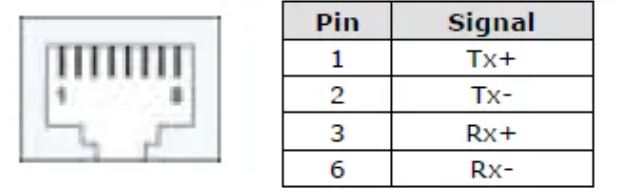

| Cổng Ethernet (RJ45) |  |

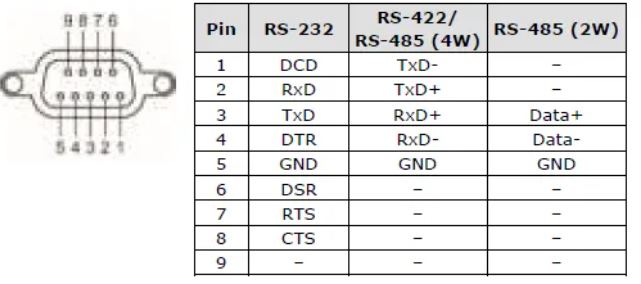

Cổng nối tiếp (DB9 Male)

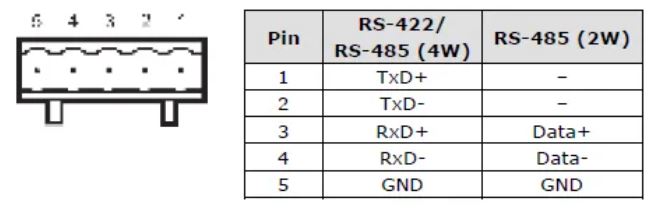

Terminal Block Female Connector on the MGate (RS-422, RS-485)

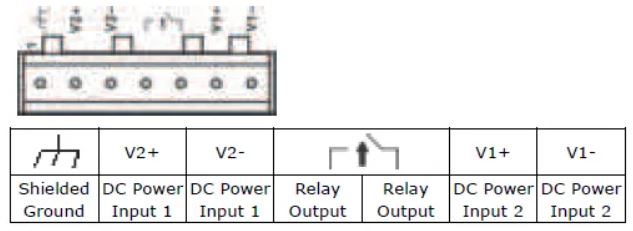

Sơ đồ đầu vào nguồn điện và đầu ra rơ le
Giao diện cáp quang
| 100BaseFX | ||||
| Multi-mode | Single-mode | |||
| Loại cáp quang | OM1 | 50/125μm | G.XINUM | |
| 800MHz*km | ||||
| Khoảng cách điển hình | 4 km | 5 km | 40 km | |
| Bước sóng | Điển hình (nm) | 1300 | 1310 | |
| Dải TX (nm) | 1260 đến 1360 | 1280 đến 1340 | ||
| Dải RX (nm) | 1100 đến 1600 | 1100 đến 1600 | ||
| Công suất quang học | Dải TX (dBm) | -10 đến -20 | 0 đến -5 | |
| Dải RX (dBm) | -3 đến -32 | -3 đến -34 | ||
| Link Budget (dB) | 12 | 29 | ||
| Dispersion Penalty (dB) | 3 | 1 | ||
Lưu ý: Khi kết nối bộ thu phát sợi quang một chế độ, chúng tôi khuyên bạn nên sử dụng bộ suy giảm để tránh hư hỏng do công suất quang quá mức.
Tính toán "khoảng cách điển hình" của một bộ thu phát sợi quang cụ thể như sau: Link Budget (dB) > Dispersion Penalty (dB) + tổng suy hao liên kết (dB).
Thông số kỹ thuật
| Yêu cầu nguồn điện | |
| Điện áp vào | 12 đến 48VDC |
|
Mức tiêu thụ nguồn (Đánh giá đầu vào) |
• MGate MB3170, MGate MB3170-T, MGate MB3270, MGate MB3270-T: 12 đến 48VDC, 435mA (tối đa) • MGate MB3270I, MGate MB3270I-T, MGate MB3170-M-ST, MGate MB3170-M-ST-T, MGate MB3170-M-SC, Mgate MB3170-M-SC-T: 12 đến 48VDC, 510 mA (tối đa) • MGate MB3170I, MGate MB3170I-T, MGate MB3170-S-SC, MGate MB3170-S-SC-T, MGate MB3170I-S-SC, Mgate MB3170I-S-SC-T, MGate MB3170I-M-SC, MGate MB3170I-M-SC-T: 12 đến 48VDC, 555 mA (tối đa) |
| Nhiệt độ hoạt động |
0 đến 60°C (32 đến 140°F), -40 đến 75°C (-40 đến 167°F) với kiểu –T |
| Nhiệt độ lưu trữ | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm hoạt động | 5 đến 95%RH |
|
Cách ly từ tính Bảo vệ (nối tiếp) |
2 kV (đối với kiểu máy “I”) |
|
Kích thước Không có tai Với tai mở rộng: |
29 x 89.2 x 118.5mm (1.14 x 3.51 x 4.67 trong) 29 x 89.2 x 124.5mm (1.14 x 3.51 x 4.9 trong) |
| Đầu ra Relay | 1 đầu ra rơ le kỹ thuật số để cảnh báo (đóng bình thường): khả năng mang dòng 1A @ 30VDC |
| Nguy hiểm từ | UL/cUL Class 1 Division 2 Group A/B/C/D, ATEX Vùng 2, IECEx |
Thiết bị này tuân thủ Phần 15 của quy tắc FCC. Hoạt động tuân theo các điều kiện sau:
- Thiết bị này có thể không gây nhiễu có hại.
- Thiết bị này phải chấp nhận mọi nhiễu nhận được, kể cả nhiễu có thể gây ra hoạt động không mong muốn.
Thông tin ATEX và IECEx
Dòng MB3170/3270
- Số chứng chỉ: DEMKO 18 ATEX 2168X
- Số IECEx: IECEx UL 18.0149X
- Chuỗi chứng nhận: Ex nA IIC T4 Gc, Phạm vi môi trường: 0°C ≤ Tamb ≤ 60°C (Đối với dòng không có -T) và -40°C ≤ Tamb ≤ 75°C (Đối với có -T)
- Tiêu chuẩn bao gồm:
ATEX: EN 60079-0: 2012 + A11: 2013, EN 60079-15: 2010
IECEx: IEC 60079-0 Ed.6; IEC 60079-15 Ed.4
- Các điều kiện sử dụng an toàn:
Thiết bị chỉ được sử dụng trong khu vực ít ô nhiễm nhất là mức độ 2, như được định nghĩa trong IEC/EN 60664-1.
Thiết bị phải được lắp đặt trong vỏ bọc cung cấp khả năng bảo vệ chống xâm nhập tối thiểu là IP4 phù hợp với IEC/EN 60079-0.
Dây dẫn phù hợp với nhiệt độ cáp định mức ≥ 100°C
Dây dẫn đầu vào với 28-12AWG (tối đa 3.3 mm2) được sử dụng với các thiết bị
Dòng MB3170I/3270I
- Số chứng chỉ ATEX: DEMKO 19 ATEX 2232X
- Số IECEx: IECEx UL 19.0058X
- Chuỗi chứng nhận: Ex nA IIC T4 Gc. Phạm vi môi trường: 0°C ≤ Tamb ≤ 60°C (Đối với dòng không có -T) và -40°C ≤ Tamb ≤ 75°C (Đối với -T)
- Tiêu chuẩn bao gồm:
ATEX: EN 60079-0: 2012 + A11: 2013, EN 60079-15: 2010
IECEx: IEC 60079-0 Ed.6; IEC 60079-15 Ed.4
- Các điều kiện sử dụng an toàn:
Thiết bị chỉ được sử dụng trong khu vực ít ô nhiễm nhất là mức độ 2, như được định nghĩa trong IEC/EN 60664-1.
Thiết bị phải được lắp đặt trong vỏ bọc cung cấp bảo vệ chống xâm nhập tối thiểu là IP 54 phù hợp với IEC/EN 60079-0.
Dây dẫn phù hợp với nhiệt độ cáp định mức ≥ 100°C
Dây dẫn đầu vào với 28-12 AWG (tối đa 3.3 mm2) được sử dụng với các thiết bị
Trên đây là hướng dẫn cài đặt Mgate MB3170 và Mgate MB3270 mà BKAII giới thiệu đến các bạn. Hy vọng bài viết mang lại những kiến thức hữu ích cho công việc nghiên cứu, xây dựng giải pháp của các bạn. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
