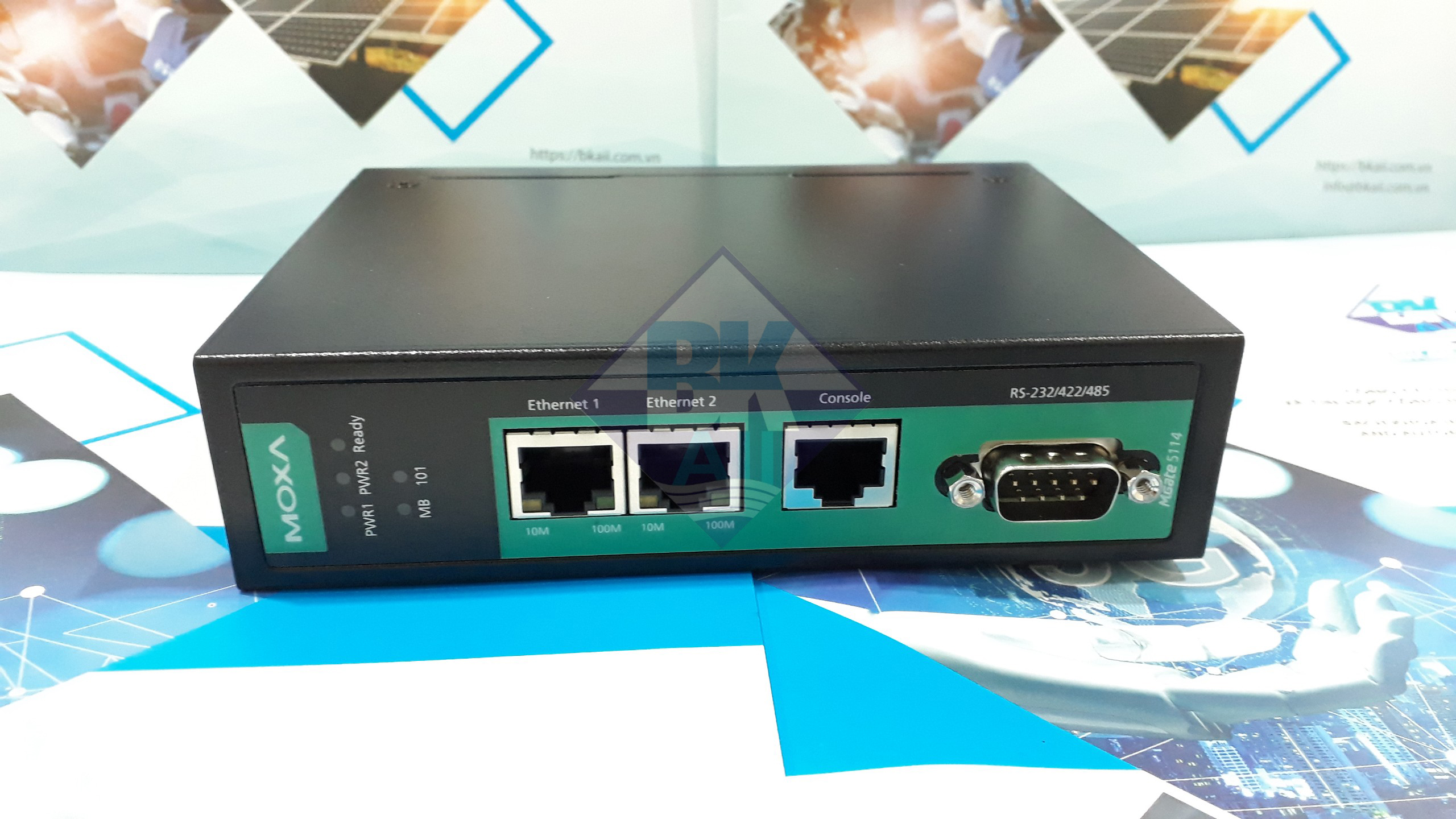

MGate 5114 Series1-port Modbus RTU/ASCII/TCP/IEC101-to-IEC 104 gatewayscủa hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. MGate 5114 là bộ chuyển đổi giao thức, cho phép chuyển đổi giao thức IEC101, IEC104, Modbus (RTU/ASCII/TCP) cho nhau. Bộ chuyển đổi giao thức MGate 5114 là sản phẩm được thiết kế theo tiêu chuẩn công nghiệp, giành riêng cho thị trường điện lực...hiện đang được BKAII sử dụng rộng rãi trong các bài toán Recloser, trạm biến áp,......
MGate 5114 là cổng Ethernet công nghiệp dành cho truyền thông mạng Modbus RTU/ASCII/TCP và IEC 60870-5-101/104
Danh sách kiểm tra gói hàng
Trước khi cài đặt MGate 5114, hãy xác minh rằng gói chứa các mục sau:
• 1 cổng MGate 5114
• 1 cáp nối tiếp: DBL-RJ45F9-150
• Hướng dẫn cài đặt nhanh (bản in)
• Thẻ bảo hành
Phụ kiện tùy chọn (có thể mua riêng)
• CBL-F9M9-150: Cáp nối tiếp đầu cái DB9 đến đầu đực DB9, 150 cm
• CBL-F9M9-20: Cáp nối tiếp đầu cái DB9 đến đầu đực DB9, 20 cm
• CBL-RJ45F9-150: Cáp nối tiếp RJ45-to-DB9-female, 150 cm
• CBL-RJ45SF9-150: Cáp nối tiếp RJ45-to-DB9-female có vỏ bọc, 150 cm
• Mini DB9F-to-TB DB9: Đầu nối Female-to-terminal-block
• DK-25-01: 1 bộ DIN-rail với 2 vít
• WK-36-02: Bộ treo tường, 2 tấm kèm 6 vít
• CBL-PJTB-10: Phích cắm nòng không khóa vào cáp trần
Giới thiệu phần cứng
Đèn báo LED (chế độ Agent)
| LED | Màu | Mô tả |
| Ready (sẵn sàng) | Tắt | Nguồn bị tắt hoặc có tình trạng lỗi |
| Xanh | Ổn định: Đã bật nguồn và MGate hoạt động bình thường | |
| Đỏ | Ổn định: Đã bật nguồn và MGate đang khởi động | |
| Nhấp nháy chậm: Cho biết xung đột IP hoặc máy chủ DHCP hoặc BOOTP không phản hồi đúng cách | ||
| Nhấp nháy nhanh: thẻ nhớ microSD bị lỗi | ||
| MB* | Tắt | Không có giao tiếp nối tiếp với thiết bị Modbus |
| Xanh | Giao tiếp nối tiếp Modbus bình thường đang diễn ra | |
| Đỏ |
Đã xảy ra lỗi trong giao tiếp nối tiếp Khi MGate 5114 hoạt động như một Modbus RTU/ASCII master: 1. Thiết bị slave trả về lỗi (ngoại lệ) 2. Đã nhận được lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra) 3. Hết thời gian (máy chủ gửi nhưng không có phản hồi) Khi MGate 5114 hoạt động như một Modbus RTU/ASCII slave: 1. Nhận được mã chức năng không hợp lệ Master đã truy cập địa chỉ thanh ghi hoặc địa chỉ coil không hợp lệ 2. Đã nhận được lỗi khung (lỗi chẵn lẻ, lỗi tổng kiểm tra) |
|
| 101* | Tắt | Không có giao tiếp nối tiếp với thiết bị IEC 60870- 5-101 |
| Xanh | Đang truyền thông nối tiếp theo tiêu chuẩn IEC 60870-5-101 bình thường | |
| Đỏ |
Đã xảy ra lỗi trong giao tiếp nối tiếp Khi MGate 5114 hoạt động như một thiết bị master theo tiêu chuẩn IEC 60870-5-101: 1. Đã nhận được một ngoại lệ slave (lỗi định dạng, lỗi tổng kiểm tra, dữ liệu không hợp lệ, phản hồi nô lệ không được hỗ trợ) 2. Hết thời gian chờ (máy chủ gửi nhưng không có phản hồi) Khi MGate 5114 hoạt động như một slave theo tiêu chuẩn IEC 60870-5-101: Đã nhận được một ngoại lệ master (lỗi định dạng, lỗi tổng kiểm tra, dữ liệu không hợp lệ) |
*Chỉ cho biết trạng thái giao tiếp nối tiếp; đối với trạng thái IEC 60870-5-104 hoặc Modbus TCP, vui lòng tham khảo đèn báo LED trên cổng Ethernet.

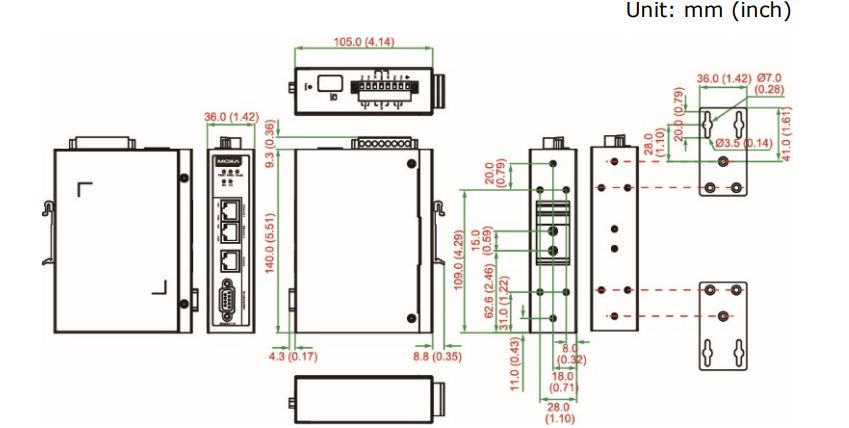

Kích thước
Nút reset
Khôi phục MGate về cài đặt mặc định ban đầu bằng cách sử dụng một vật nhọn (chẳng hạn như kẹp giấy được duỗi thẳng) để giữ nút reset cho đến khi đèn LED Ready (Sẵn sàng) ngừng nhấp nháy (khoảng năm giây)
Pull-high, Pull-low, and Terminator cho RS485
| Bên dưới nắp trên của MGate 5114, bạn sẽ tìm thấy các công tắc DIP để điều chỉnh điện trở Pull-high, điện trở Pull-low và bộ kết thúc của mỗi cổng nối tiếp |  |
| SW | 1 | 2 | 3 |
| Điện trở Pull-high | Điện trở Pull-low | Terminator | |
| Bật | 1 kΩ | 1 kΩ | 120 Ω |
| Tắt | 150 kΩ* | 150 kΩ* | -* |
*Mặc định
Quy trình cài đặt phần cứng
1. Kết nối bộ điều hợp nguồn. Kết nối đường dây điện 12-48 VDC hoặc nguồn điện DIN-rail với khối đầu cuối của MGate 5114.
2. Sử dụng cáp nối tiếp để kết nối MGate với thiết bị Modbus RTU/ASCII hoặc IEC 60870-5-101.
3. Sử dụng cáp Ethernet để kết nối MGate với thiết bị Modbus TCP hoặc IEC 60870-5-104.
4. MGate 5114 được thiết kế để gắn vào thanh ray DIN hoặc gắn trên tường. Để gắn thanh ray DIN, ấn lò xo xuống và gắn nó vào thanh ray DIN đúng cách cho đến khi nó “khớp” vào vị trí. Để treo tường, trước tiên hãy lắp đặt bộ giá treo tường (tùy chọn) rồi vặn thiết bị lên tường.

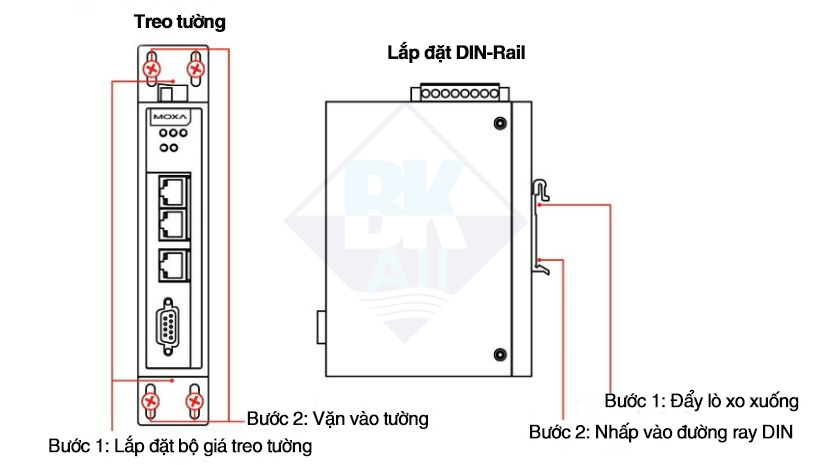

Hình dưới đây minh họa hai tùy chọn lắp đặt:
Thông tin cài đặt phần mềm
Bạn có thể tải xuống Hướng dẫn sử dụng và Tiện ích tìm kiếm thiết bị (DSU) từ trang web của Moxa: www.moxa.com. Vui lòng tham khảo Hướng dẫn sử dụng để biết thêm chi tiết về cách sử dụng DSU.
MGate 5114 cũng hỗ trợ đăng nhập thông qua trình duyệt web.
- Địa chỉ IP mặc định: 192.168.127.254
- Tài khoản mặc định: admin
- Mật khẩu mặc định: moxa

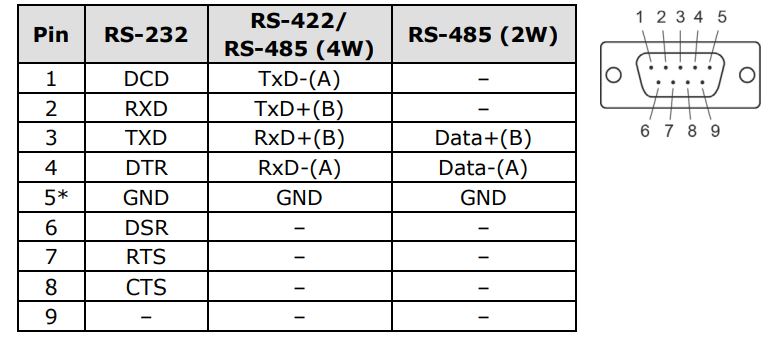

Cổng nối tiếp (DB9 đực)
*Tín hiệu mặt đất

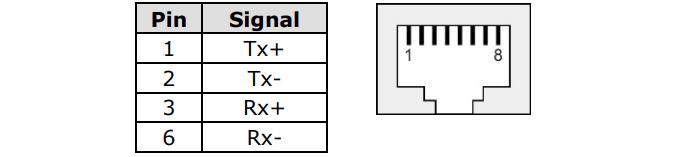

Cổng Ethernet (RJ45)

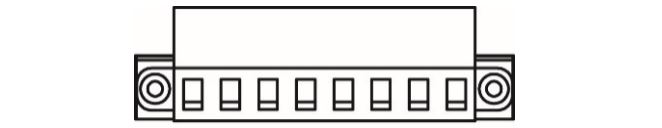

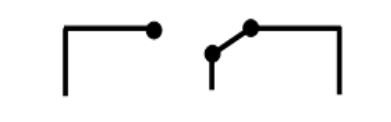

Sơ đồ chân đầu ra nguồn và đầu ra rơle
 |
V2+ | V2- |  |
V1+ | V1- | ||
| Mặt đất được che chắn | Đầu vào nguồn DC 2 | Đầu vào nguồn DC 2 | N.O. | Common | N.C. | Đầu vào nguồn DC 1 | Đầu vào nguồn DC 1 |
Thông số kỹ thuật
| Yêu cầu nguồn | |
| Đầu vào nguồn | 12 đến 48VDC |
| Đầu vào hiện tại | Tối đa 455mA |
| Nhiệt độ hoạt động |
Mô hình tiêu chuẩn: 0 đến 60°C (32 đến 140°F) Nhiệt độ rộng mô hình: -40 đến 75°C (-40 đến 167°F) |
| Độ ẩm tương đối xung quanh | 5 đến 95% (không ngưng tụ) |
| Kích thước | 36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in) |
| Độ tin cậy | |
| Công cụ cảnh báo | Bộ rung tích hợp và RTC |
Trên đây là hướng dẫn sử dụng sản phẩm Mgate 5114 hãng Moxa, có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
