Hướng dẫn cài đặt Switch công nghiệp quản lý 16 cổng Ethernet tốc độ 10/100 BaseT(X) EDS-516A hãng Moxa

Hướng dẫn cài đặt Switch công nghiệp quản lý 16 cổng Ethernet tốc độ 10/100 BaseT(X) EDS-516A hãng Moxa

Danh sách kiểm tra gói hàng

• 1 Moxa EtherDevice Switch EDS-516A
• RJ45 to DB9 Console port cable
• Nắp bảo vệ cho các cổng không sử dụng
• Panel mounting kit (optional must order separately)
• Hướng dẫn cài đặt nhanh
• Thẻ bảo hành

Phụ kiện tùy chọn

• DR-4524: 45W/2A DIN-Rail 24VDC Power Supply with 85 to 264VAC input
• DR-75-24: 75W/3.2A DIN-Rail 24VDC Power Supply with 85 to 264VAC input
• DR-120-24: 120W/5A DIN-Rail 24VDC Power Supply with 88 to 132VAC/176 to 264VAC input by switch
• EDS-SNMP OPC Server Pro: CD with EDS-SNMP OPC Server Software and manual
• WK-46: Bộ treo tường
• RK-4U: 4U-high 19″ rack mounting kit

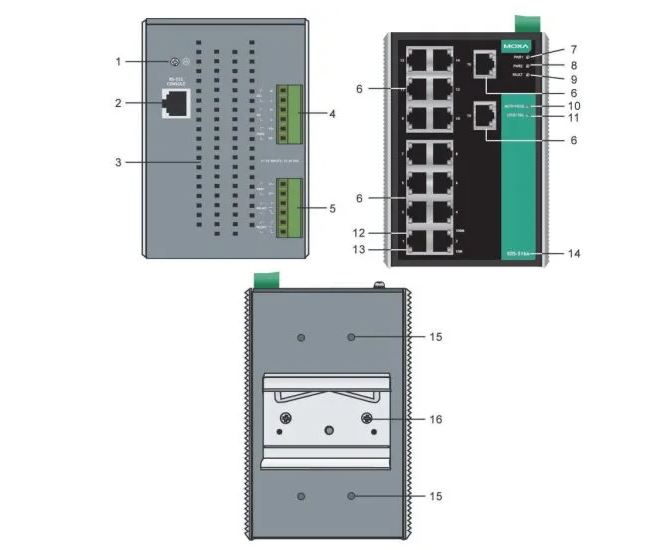

Bảng điều khiển EDS-516A

1. Vít nối đất

2. Cổng điều khiển

3. Tản nhiệt

4. Khối đầu cuối 6 chân cho DI 1, DI 2 và PWR 2

5. Khối đầu cuối 6 chân cho PWR1 Relay 1 và Relay 2

6. 10/100BaseT(X), ports 1 to 16

7. PWR 1: Đèn LED cho đầu vào nguồn 1

8. PWR 2: Đèn LED cho đầu vào nguồn 2

9. Đèn LED báo lỗi

10. MSTR/HEAD LED

11. CPLR/TAIL LED

12. Đèn LED 100 Mbps của cổng TP

13. Đèn LED 10 Mbps của cổng TP

14. Tên Model

15. Lỗ bắt vít cho Bộ treo tường

16. DIN-Rail Kit

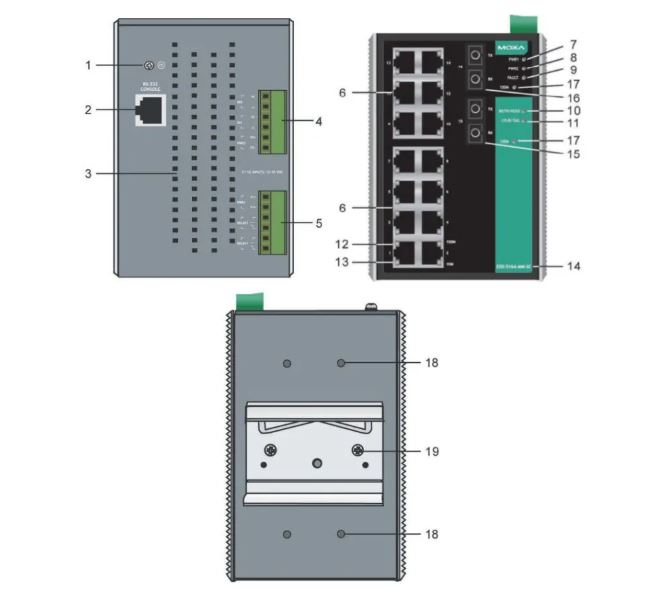

Bảng điều khiển EDS-516A (Loại SC/ST)

Lưu ý: Bên ngoài của EDS-516A-MM-ST giống hệt EDS-516A-MM-SC

1. Vít nối đất

2. Cổng điều khiển

3. Tản nhiệt

4. Khối đầu cuối 6 chân cho DI 1, DI 2 và PWR 2

5. Khối đầu cuối 6 chân cho PWR1 Relay 1 và Relay 2

6. 10/100BaseT(X), ports 1 to 14

7. PWR 1: Đèn LED cho đầu vào nguồn 1

8. PWR 2: Đèn LED cho đầu vào nguồn 2

9. Đèn LED báo lỗi

10. MSTR/HEAD LED

11. CPLR/TAIL LED

12. Đèn LED 100 Mbps của cổng TP

13. Đèn LED 10 Mbps của cổng TP

14. Tên Model

15. 100BaseFX Port 15

16. 100BaseFX Port 16

17. 100BaseFX LEDs

18. Lỗ bắt vít cho Bộ treo tường

19. DIN-Rail Kit

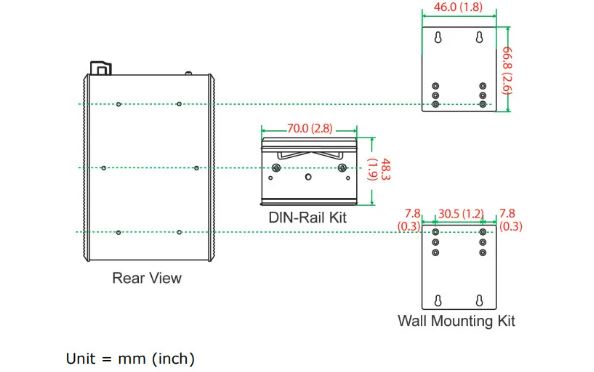

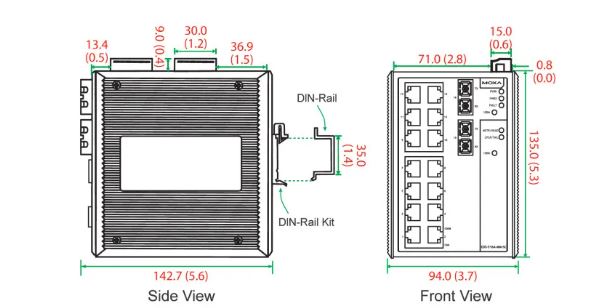

Kích thước lắp đặt

DIN-Rail Mounting

Tấm đính kèm DIN-Rail bằng nhôm đã được cố định vào mặt sau của EDS-516A khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm DIN-Rail vào EDS-516A, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên cùng, như thể hiện trong các hình sau.

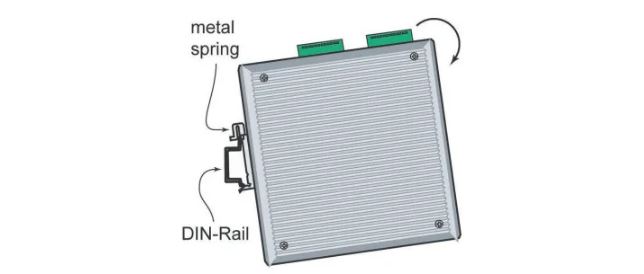

Bước 1: Chèn đầu DIN-Rail vào rãnh ngay bên dưới lò xo kim loại cứng.

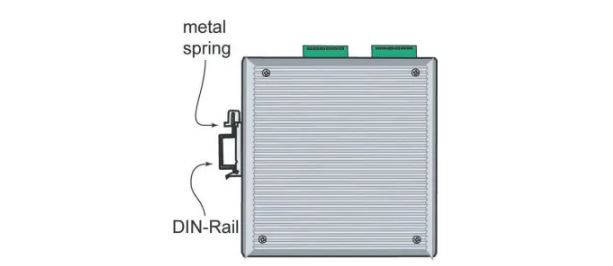

Bước 2: Bộ phận đính kèm DIN-Rail sẽ cố định vào vị trí như trong hình minh họa sau.

Để tháo EDS-516A khỏi DIN-Rail, chỉ cần đảo ngược các Bước 1 và 2 ở trên.

Treo tường

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn Moxa EDS-516A lên tường, như hình minh họa sau:

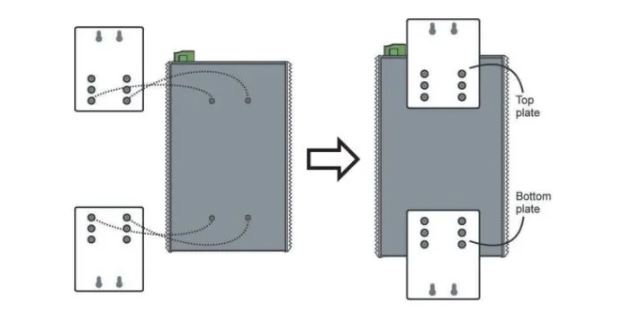

Bước 1: Tháo tấm gắn DIN-Rail bằng nhôm ra khỏi bảng điều khiển phía sau Moxa EDS-516A, sau đó gắn các tấm gắn tường bằng vít M3, như hình bên phải.

Bước 2: Để gắn Moxa EDS-516A lên tường cần 4 vít. Sử dụng EDS-516A, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Các đầu của vít phải có đường kính nhỏ hơn 6,0mm và các trục phải có đường kính nhỏ hơn 3,5mm

Chú ý: Trước khi siết chặt các vít vào tường, hãy đảm bảo kích thước đầu vít và chuôi vít phù hợp bằng cách luồn vít qua một trong các hình lỗ khóa của Tấm Treo Tường. Không vặn hết cỡ các vít chừa khoảng 2 mm để có khoảng trống trượt bảng giá treo tường giữa tường và các vít.

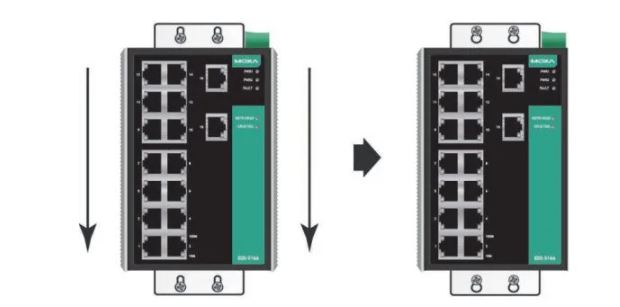

Bước 3: Khi các vít đã được cố định vào tường, hãy lắp bốn đầu vít qua các phần rộng của phần hình lỗ khóa, sau đó trượt EDS-516A xuống dưới, như được chỉ ra trong hình bên phải. Vặn chặt bốn vít để ổn định hơn.

Thông tin ATEX

1. Số chứng nhận DEMKO 09 ATEX 0812123X

2. Phạm vi môi trường xung quanh: -40 ° C ≤ Tamb ≤ 75°C

3. Chuỗi chứng nhận: (Ví dụ: nA nC IIC T4 Gc)

4. Tiêu chuẩn bao gồm: EN60079-0: 2012 + A11: 2013, EN 60079-15: 2010

5. Điều kiện sử dụng an toàn:

• Thiết bị Truyền thông Ethernet phải được gắn trong vỏ IP54 và được sử dụng trong khu vực ô nhiễm không quá mức độ 2 như được xác định bởi IEC60664-1.
• Phải sử dụng dây dẫn 4 mm 2 khi sử dụng kết nối với vít tiếp đất bên ngoài.
• Phải sử dụng dây dẫn thích hợp để sử dụng ở nhiệt độ môi trường xung quanh 93 ° C cho Đầu nối nguồn điện.
• Các dự phòng sẽ được thực hiện, hoặc bên ngoài thiết bị, để ngăn chặn điện áp danh định không vượt quá bởi các nhiễu nhất thời hơn 40%.

Yêu cầu về hệ thống dây điện

Không ngắt kết nối các mô-đun hoặc dây dẫn trừ khi nguồn điện đã được ngắt hoặc khu vực được xác định là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với nguồn điện hiển thị trên tấm loại. Các thiết bị được thiết kế để hoạt động với điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với nguồn điệnt kết nối và tiếp điểm tín hiệu với Vol Cực thấp An toàn (SELV) phù hợp với IEC950/EN60950/VDE0805.

Thiết bị này là một loại tích hợp. Khi thiết bị được lắp đặt trong một thiết bị khác, thiết bị bao quanh thiết bị phải tuân theo quy định về vỏ chống cháy IEC 60950/EN60950 (hoặc quy định tương tự).

CHÚ Ý

An toàn là trên hết: Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt hay nối dây Moxa EtherDevice Switch của bạn. Tính cường độ dòng điện lớn nhất có thể có trong mỗi dây nguồn và dây chung. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng cỡ dây.
Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

Bạn cũng nên chú ý những điểm sau:

• Sử dụng các đường dẫn riêng để định tuyến hệ thống dây điện cho nguồn và thiết bị. Nếu đường dẫn dây điện và dây dẫn thiết bị phải cắt nhau, hãy đảm bảo dây vuông góc tại điểm giao nhau
• Không chạy dây tín hiệu hoặc thông tin liên lạc và dây điện qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau nên được định tuyến riêng
• Bạn có thể sử dụng loại tín hiệu truyền qua dây để xác định dây nào nên được giữ riêng biệt. Quy tắc chung là dây dẫn có chung các đặc tính điện tương tự có thể được bó lại với nhau
• Dây đầu vào và dây đầu ra riêng biệt
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.

Nối đất cho Moxa EDS-516A

Tiếp tục nối đất và dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối đất từ đường nối đất đến bề mặt tiếp đất trước khi kết nối các thiết bị.

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được tiếp đất tốt như bảng kim loại.

Đấu dây Tiếp điểm Rơle

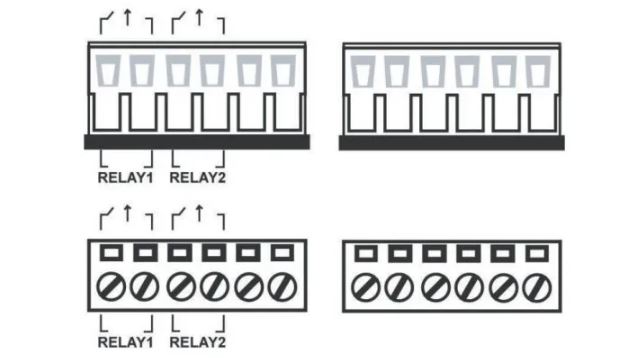

EDS-516A có hai bộ đầu ra rơle: rơle 1 và rơle 2. Mỗi Tiếp điểm Rơle bao gồm hai tiếp điểm của khối đầu cuối trên bảng điều khiển trên cùng của EDS-516A. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối.

Trong phần này, chúng tôi sẽ giải thích ý nghĩa của hai tiếp điểm được sử dụng để kết nối Tiếp điểm Rơle.

Lỗi: Hai bộ tiếp điểm rơle của đầu nối khối đầu cuối 6 chân được sử dụng để phát hiện các sự kiện do người dùng cấu hình. Hai dây được gắn vào các tiếp điểm lỗi tạo thành một mạch hở khi một sự kiện do người dùng định cấu hình được kích hoạt. Nếu sự kiện do người dùng cấu hình không xảy ra, mạch lỗi vẫn đóng.

Đấu dây đầu vào dự phòng nguồn

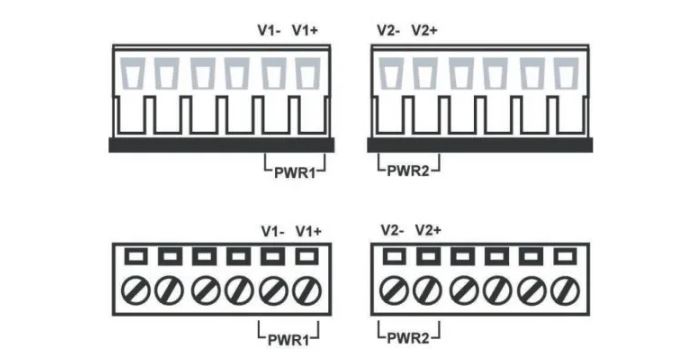

EDS-516A có hai bộ đầu vào nguồn: đầu vào nguồn 1 và đầu vào nguồn 2. Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 chân trên bảng điều khiển trên cùng của EDS được sử dụng cho EDS ’hai đầu vào kỹ thuật số.

Các khung nhìn phía trên và phía trước của một trong phần đầu của thiết bị kết nối được hiển thị ở đây.

Bước 1: Cắm các dây DC âm/dương tương ứng vào các đầu nối V-/V+

Bước 2: Để giữ cho dây DC không bị kéo lỏng lẻo, hãy sử dụng tuốc nơ vít có lưỡi phẳng nhỏ để siết chặt dây-clamp vít ở mặt trước của đầu nối khối thiết bị đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng điều khiển trên cùng của EDS-516A.

Đấu dây các đầu vào kỹ thuật số

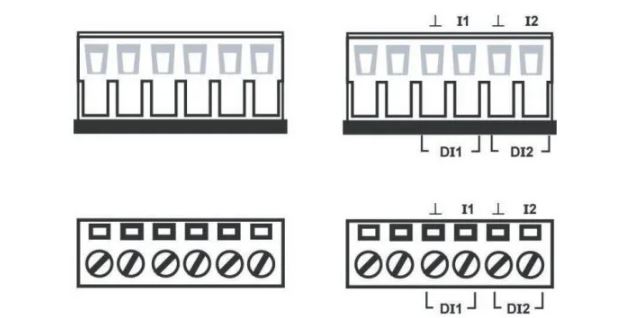

EDS-516A có hai bộ đầu vào kỹ thuật số, DI 1 và DI 2. Mỗi DI bao gồm hai tiếp điểm của đầu nối khối đầu cuối 6 chân trên bảng điều khiển trên cùng của EDS, được sử dụng cho hai đầu vào DC của EDS. Các khung nhìn phía trên và phía trước của một trong phần đầu của thiết bị kết nối được hiển thị ở đây.

Bước 1: Cắm các dây DI âm (đất)/dương tương ứng vào các cực ┴ /I1.

Bước 2: Để giữ cho dây DI không bị kéo lỏng lẻo, hãy sử dụng tuốc nơ vít có lưỡi phẳng nhỏ để thắt chặt dây-clamp vít ở mặt trước của đầu nối khối thiết bị đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng điều khiển trên cùng của EDS-516A.

Kết nối giao tiếp

Tất cả các mẫu EDS-516A đều có một cổng giao diện điều khiển RJ45 (giao diện RS232), từ 14 đến 16 cổng 10/100BaseTX Ethernet. Một số mẫu còn có 2 cổng sợi quang 100BaseFX (SC/ST-type connector).

Trong phần này, sẽ trình bày hai loại sơ đồ: Sơ đồ chân và Sơ đồ đấu dây cáp để truyền tải thông tin về các cổng và loại cáp được sử dụng để kết nối Moxa EDS-516A với các thiết bị khác:

Sơ đồ chân: Ý nghĩa của sơ đồ “Sơ đồ chân” rất đơn giản. Sơ đồ chỉ hiển thị loại tín hiệu đi qua mỗi chân của cổng.

Line Ω — Sơ đồ có nhãn “Cable Wiring” trình bày sơ đồ đi dây cáp tiêu chuẩn cho các loại cáp được sử dụng để kết nối các cổng của Moxa EtherDevice Switch với các thiết bị khác. Các sơ đồ này hiển thị ba phần thông tin:

• Khi xây dựng cáp của riêng bạn, hãy tham khảo thông tin Dây cáp “pin-to-pin” được hiển thị giữa hai đường gạch ngang dọc để xem chân nào của đầu nối bên trái sẽ được kết nối với chân nào của đầu nối bên phải.
• Thông tin ở bên trái của các đường gạch ngang dọc bên trái cung cấp sơ đồ chân của cổng Moxa EtherDevice Switch có liên quan.
• Thông tin ở bên phải của đường gạch ngang dọc bên phải cung cấp các sơ đồ chân của cổng thiết bị đối lập.

CHÚ Ý

Số chân của đầu nối DB9 và DB25 đực và số lỗ cho đầu nối DB9 và DB25 cái được dán nhãn trên đầu nối. Tuy nhiên, các con số thường khá nhỏ, vì vậy bạn có thể cần sử dụng kính lúp để nhìn rõ các con số.

Số chân của cả đầu nối (và cổng) RJ45 8 chân và 10 chân thường không có nhãn trên đầu nối (hoặc cổng). Tham khảo sơ đồ Sơ đồ chân và dây cáp sau đây để biết cách đánh số các chân RJ45.

Kết nối RS-232

Moxa EDS-516A có một cổng giao diện điều khiển RS232 (10-pin RJ45), nằm trên bảng điều khiển trên cùng. Sử dụng cáp RJ45-to-DB9 hoặc RJ45-to-DB25 (xem cáp sau sơ đồ đấu dây) để kết nối cổng bảng điều khiển của Moxa EDS-516A với cổng COM của PC. Sau đó, bạn có thể sử dụng chương trình đầu cuối bảng điều khiển, chẳng hạn như Trình mô phỏng thiết bị đầu cuối Moxa PComm, để truy cập tiện ích cấu hình bảng điều khiển của Moxa EDS-516A

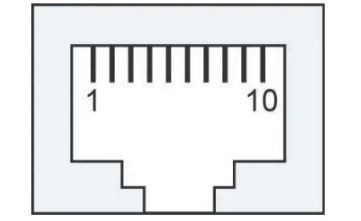

Sơ đồ cổng bảng điều khiển RJ45 (10 chân) PIN Mô tả 1 - 2 DSR 3 RTS 4 - 5 TxD 6 RxD 7 GND 8 CTS 9 DTR 10 -

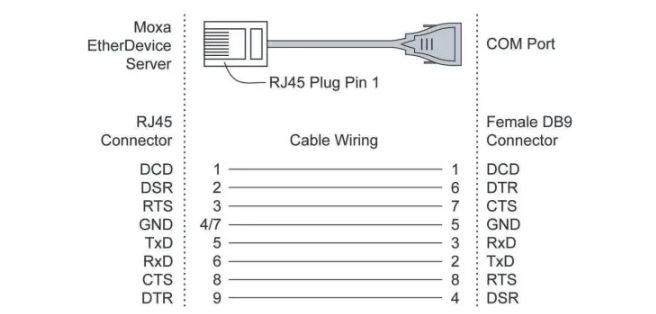

Dây cáp RJ45 (10 chân) đến DB9 (F)

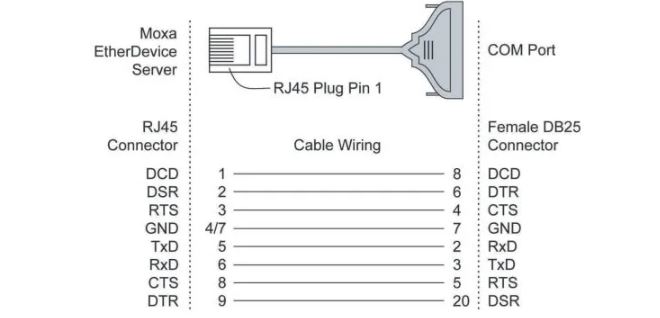

Dây cáp RJ45 (10 chân) đến DB25 (F)

Cổng kết nối Ethernet 10/100BaseT (X)

Các cổng 10/100BaseT (X) nằm trên bảng điều khiển phía trước của Moxa EtherDevice Switch được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng sẽ chọn cấu hình các cổng này cho chế độ Auto MDI / MDI-X, trong trường hợp đó, sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (NIC-type hoặc HUB/Switch-type) được kết nối với cổng.

Trong phần sau, sẽ có bản đồ chân cho cả cổng MDI (kiểu NIC) và cổng MDI-X (HUB/Switch) cùng các sơ đồ đi dây cáp điện Ethernet xuyên thẳng và chéo.

Sơ đồ chân RJ45 10/100Base T(x)

Sơ đồ cổng MDI

Sơ đồ cổng MDI-X

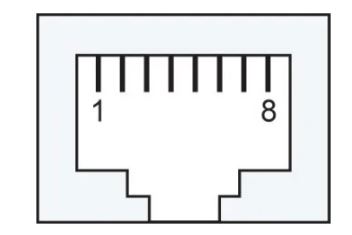

8-pin RJ45

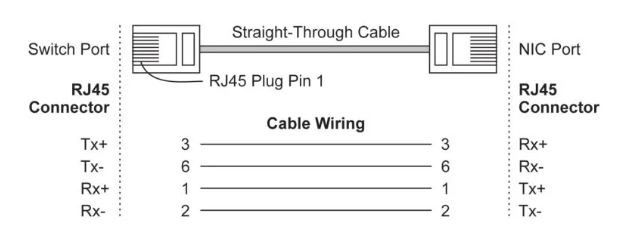

Dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

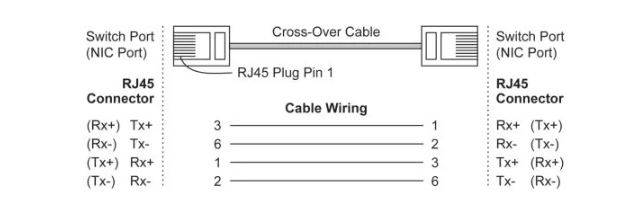

Dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân

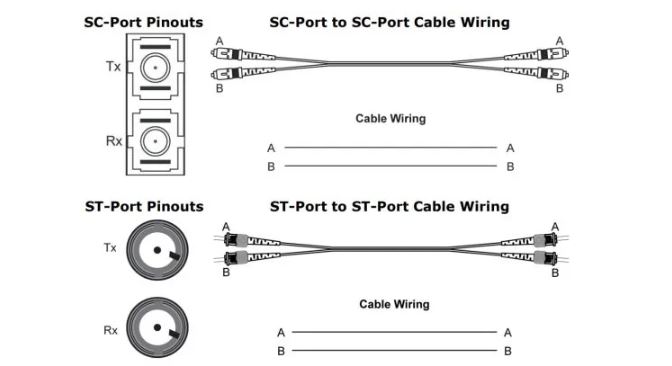

Kết nối cổng Ethernet 100BaseFx

Khái niệm đằng sau cổng SC/ST và cáp khá đơn giản.

Giả sử bạn đang kết nối thiết bị I và II. Trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I đến thiết bị II, và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công.

Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn đang làm cáp của riêng mình, chúng tôi khuyên bạn nên dán nhãn cho hai cạnh của cùng một đường bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa dưới đây hoặc A1-to-A2 và B1 -đến-B2).

Chú ý: Đây là sản phẩm Laser/LED Loại 1. Để tránh gây hại cho mắt của bạn, không nhìn chằm chằm trực tiếp vào chùm tia laze.

Các đèn LED

Bảng điều khiển phía trước của Moxa EDS-516A chứa một số đèn báo LED. Chức năng của mỗi đèn LED được mô tả trong bảng sau:

Thông số kỹ thuật
