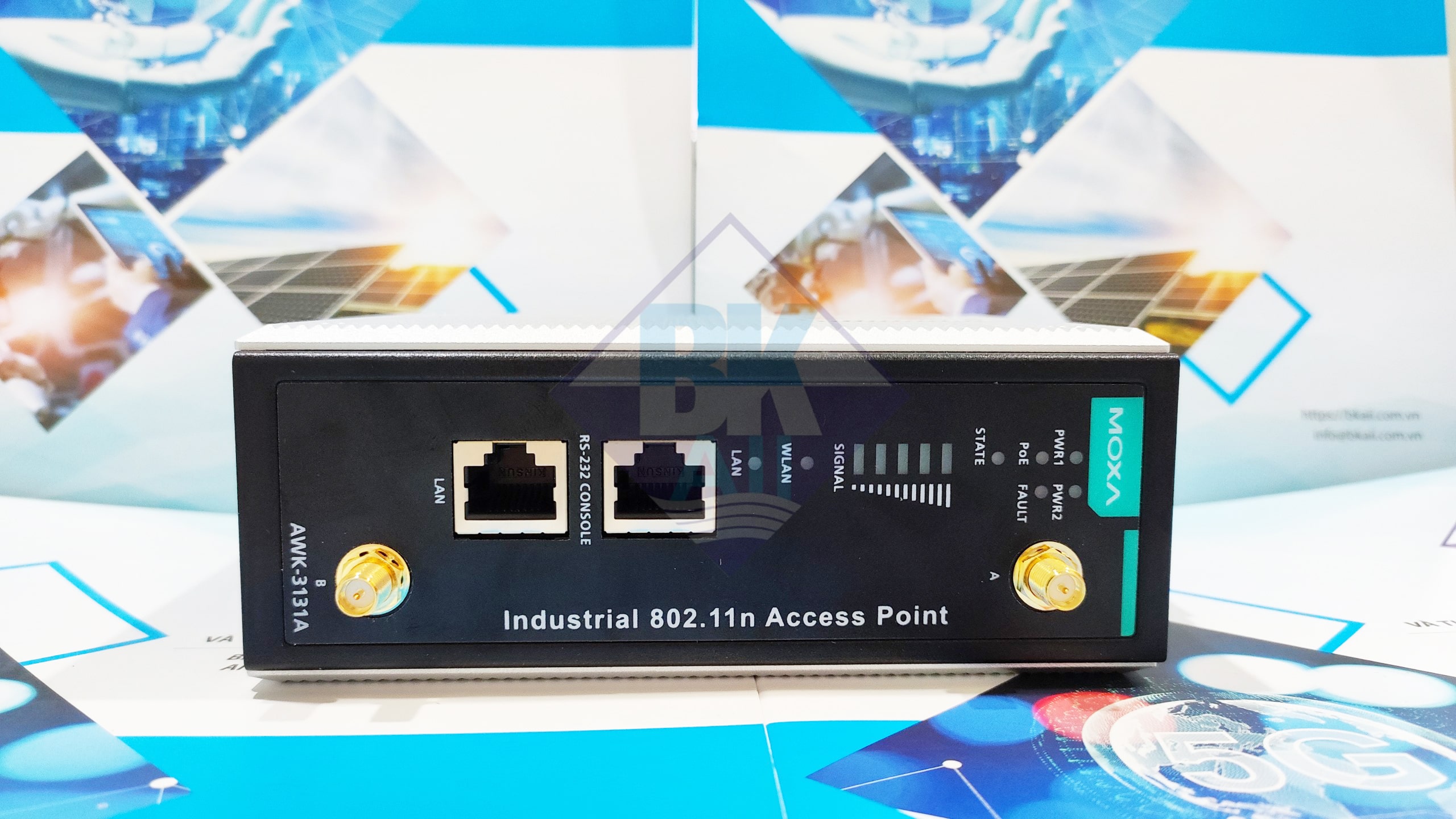

AWK-3131A-EU: Thiết bị truy cập dữ liệu 802.11a/b/g/n,nhiệt độ hoạt động -25 đến 60°C, EU band của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. AWK-3131A-EUđược thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng.

Điểm truy cập không dây công nghiệp 3 trong 1 AWK-3131A đáp ứng nhu cầu ngày càng tăng về tốc độ truyền dữ liệu nhanh hơn và vùng phủ sóng rộng hơn bằng cách hỗ trợ công nghệ IEEE 802.11n với tốc độ dữ liệu mạng lên tới 300 Mbps. AWK-3131A kết hợp hai kênh 20 MHz liền kề thành một kênh 40 MHz duy nhất để mang đến sự kết hợp mạnh mẽ giữa độ tin cậy cao hơn và nhiều băng thông hơn. Hai đầu vào nguồn DC dự phòng giúp tăng độ tin cậy của nguồn điện và AWK-3131A có thể được cấp nguồn qua PoE để giúp triển khai dễ dàng hơn. AWK-3131A có thể hoạt động trên băng tần 2,4 hoặc 5 GHz và tương thích ngược với các triển khai 802.11a/b/g hiện có.

Cài đặt phần cứng

Phần này bao gồm thiết lập phần cứng cho AWK-3131A.

Danh sách kiểm tra gói hàng

Moxa’s AWK-3131A được vận chuyển cùng với các hạng mục sau.

• 1 AP/máy khách không dây AWK-3131A

• 2 ăng-ten 2,4/5 GHz: ANT-WDB-ARM-0202

• Bộ ray DIN

• 2 nắp nhựa bảo vệ RJ45

• Giá đỡ cáp bằng một ốc vít

• Hướng dẫn cài đặt nhanh (bản in)

• Thẻ bảo hành

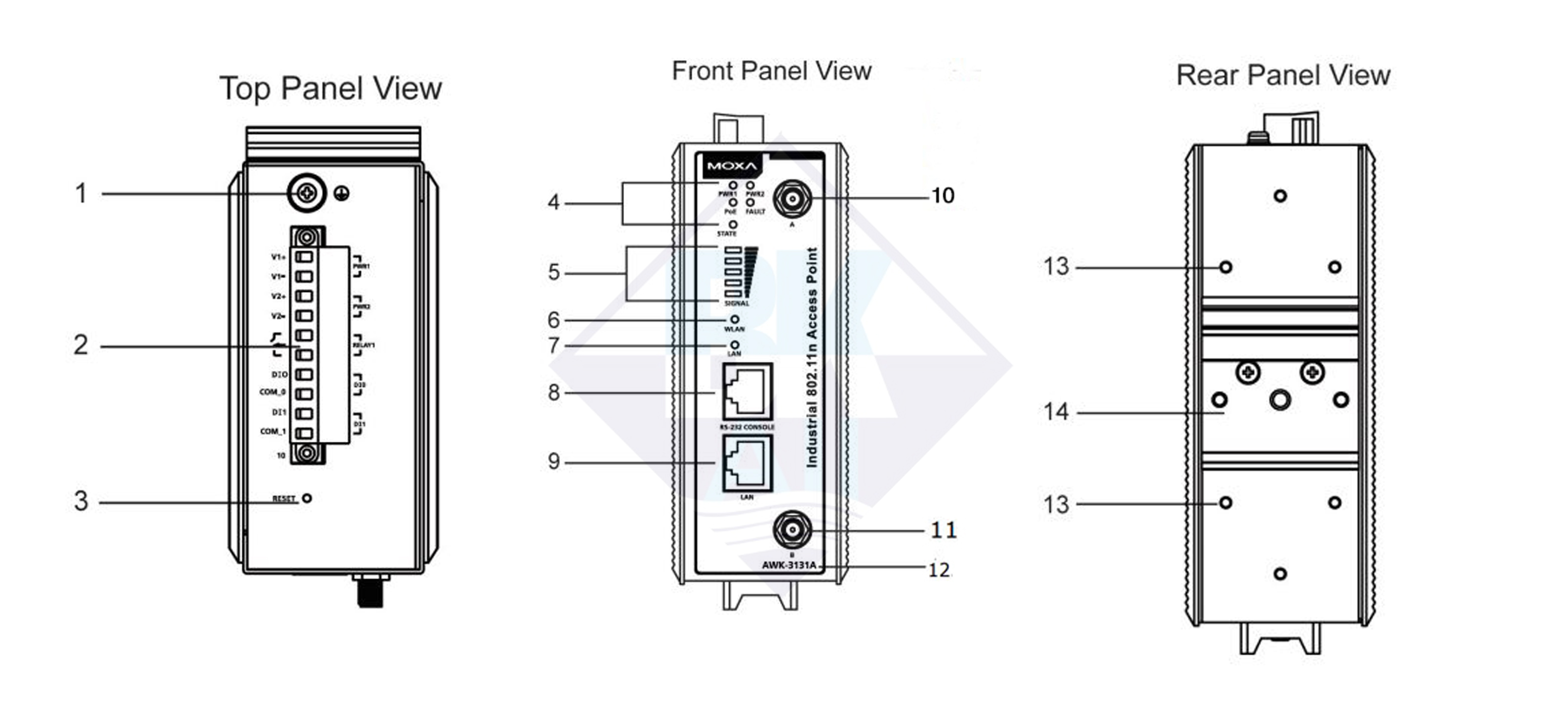

Bố cục bảng điều khiển của AWK-3131A

1. Vít nối đất (M5)

2. Khối đấu dây cho PWR1, PWR2, rơle, DI1 và DI2

3. Nút đặt lại

4. Đèn LED hệ thống: Đèn LED PWR1, PWR2, PoE, FAULT và STATE

5. Đèn LED cho cường độ tín hiệu

6. Đèn LED WLAN

7. Đèn LED Ethernet

8. Cổng bảng điều khiển RS232

9. Mạng LAN: Cổng RJ45 10/100/1000 BaseT(X)

10. Ăng-ten A

11. Ăng-ten B

12. Tên

13. Lỗ bắt vít cho bộ giá treo tường

14. Bộ giá treo DIN-rail

Kích thước lắp đặt

Đơn vị = mm

Gắn DIN-Rail

Tấm gắn ray DIN bằng nhôm phải được cố định vào mặt sau của AWK-3131A khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm thanh ray DIN vào AWK-3131A, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng, như thể hiện trong các hình bên dưới

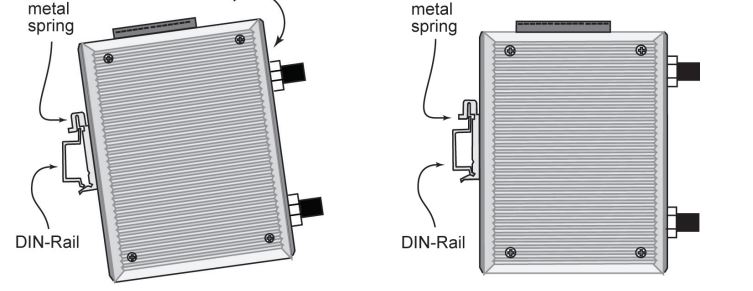

Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới

Để tháo AWK-3131A khỏi thanh ray DIN, hãy làm ngược lại các Bước 1 và 2.

Treo tường (Tùy chọn)

Đối với một số ứng dụng, có thể thuận tiện hơn khi gắn AWK-3131A lên tường, như minh họa bên dưới

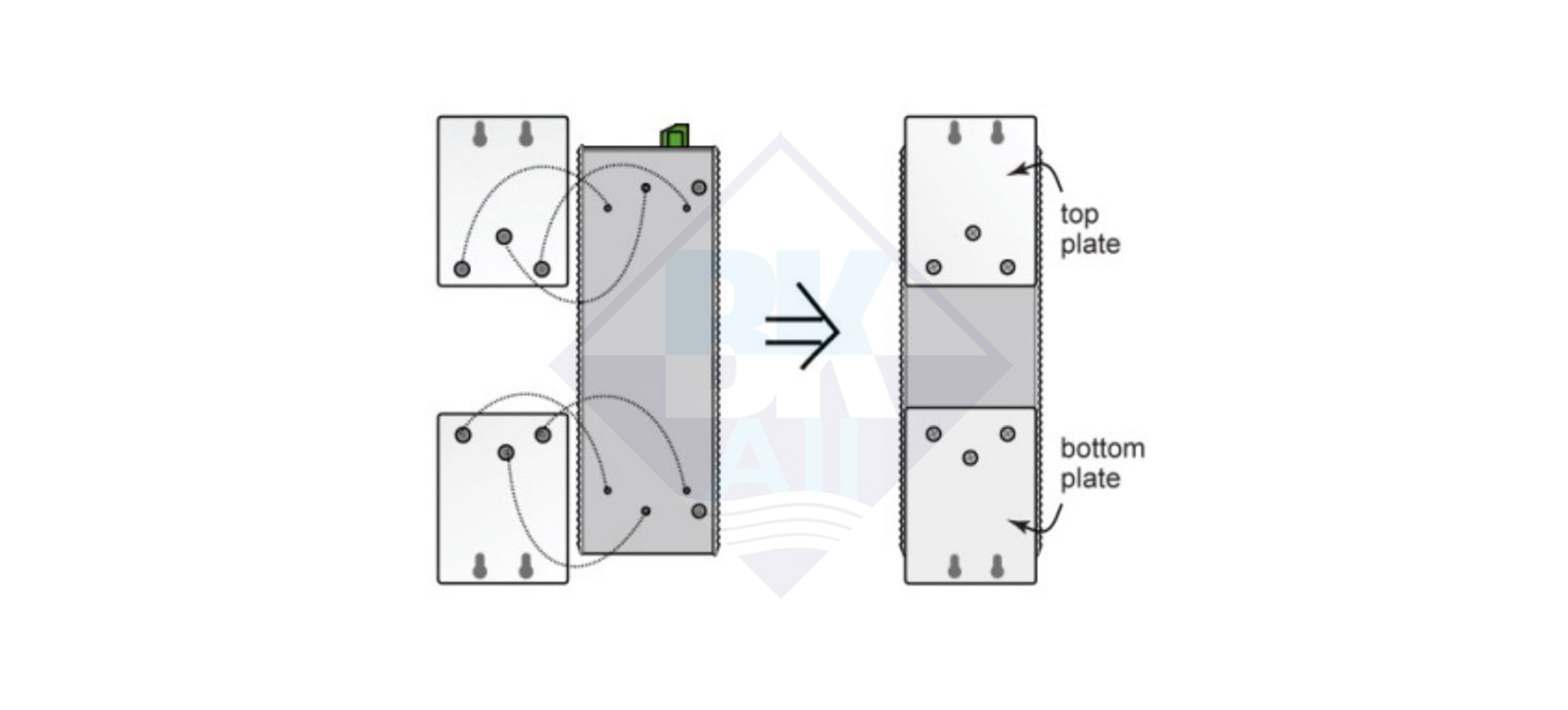

Bước 1: Tháo tấm gắn thanh ray DIN bằng nhôm ra khỏi AWK-3131A, sau đó gắn các tấm treo tường bằng vít M3, như thể hiện trong sơ đồ

Bước 2: Gắn AWK-3131A vào tường cần 3 vít. Sử dụng thiết bị AWK-3131A, có gắn các tấm treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 3 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm, như thể hiện trong hình bên phải.

Không vặn hết cỡ các vít, chừa một khoảng trống khoảng 2 mm để có chỗ trượt bảng giá treo tường giữa tường và các vít. Kiểm tra kích thước đầu và cán vít bằng cách lắp vít vào một trong các lỗ hình lỗ khóa của tấm gắn tường trước khi chúng được cố định vào tường

Bước 3: Sau khi các vít đã được cố định vào tường, hãy đưa bốn đầu vít qua lỗ mở lớn của các lỗ hình lỗ khóa, sau đó trượt AWK-3131A xuống dưới, như chỉ dẫn ở bên phải. Siết chặt ba vít để tăng độ ổn định.

Lưu ý:

  • Thiết bị này được thiết kế để sử dụng ở Vị trí hạn chế tiếp cận, chẳng hạn như phòng máy tính chuyên dụng, nơi chỉ nhân viên bảo trì hoặc người dùng được ủy quyền mới có thể tiếp cận. Những nhân viên như vậy phải được hướng dẫn về thực tế là khung kim loại của thiết bị rất nóng và có thể gây bỏng
  • Nhân viên bảo dưỡng hoặc người sử dụng phải đặc biệt chú ý và thực hiện các biện pháp phòng ngừa đặc biệt trước khi xử lý thiết bị này
  • Chỉ những chuyên gia được ủy quyền, được đào tạo bài bản mới được phép truy cập vào vị trí truy cập bị hạn chế. Quyền truy cập phải được kiểm soát bởi cơ quan chịu trách nhiệm về vị trí bằng khóa và chìa khóa hoặc hệ thống nhận dạng bảo mật
  • Các bộ phận kim loại bên ngoài rất nóng!! Đặc biệt chú ý hoặc sử dụng biện pháp bảo vệ đặc biệt trước khi xử lý thiết bị

Yêu cầu về hệ thống dây điện

Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc nối dây AWK-3131A của bạn.

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích thước dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn.

Đọc và làm theo các hướng dẫn này:

  • Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau
  • Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng
  • Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được bó lại với nhau
  • Giữ dây đầu vào và dây đầu ra tách biệt.
  • Để tham khảo trong tương lai, bạn nên dán nhãn hệ thống dây điện được sử dụng cho tất cả các thiết bị của mình

Sản phẩm này được thiết kế để cung cấp bởi Bộ nguồn trong Danh sách được đánh dấu “Loại 2” hoặc “LPS” và định mức O/P: 7,2 W

Đảm bảo bộ điều hợp nguồn bên ngoài (bao gồm dây nguồn và cụm phích cắm) được cung cấp cùng với thiết bị được chứng nhận và phù hợp để sử dụng ở quốc gia của bạn.

KHÔNG sử dụng Đầu phun PoE. Thay vào đó, hãy sử dụng PSE (Thiết bị tìm nguồn điện) tương thích với IEEE 802.3af hoặc IEEE 802.3at cho các thiết bị PoE (Cấp nguồn qua Ethernet).

Nối đất AWK-3131A

Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại. Hiệu điện thế giữa hai điểm nối đất bất kỳ phải bằng không. Nếu chênh lệch điện thế KHÔNG bằng 0, sản phẩm có thể bị hỏng vĩnh viễn

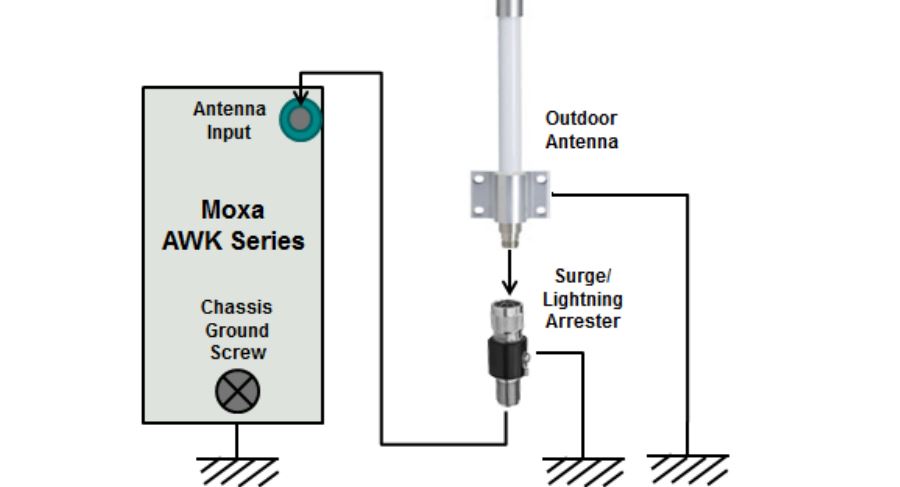

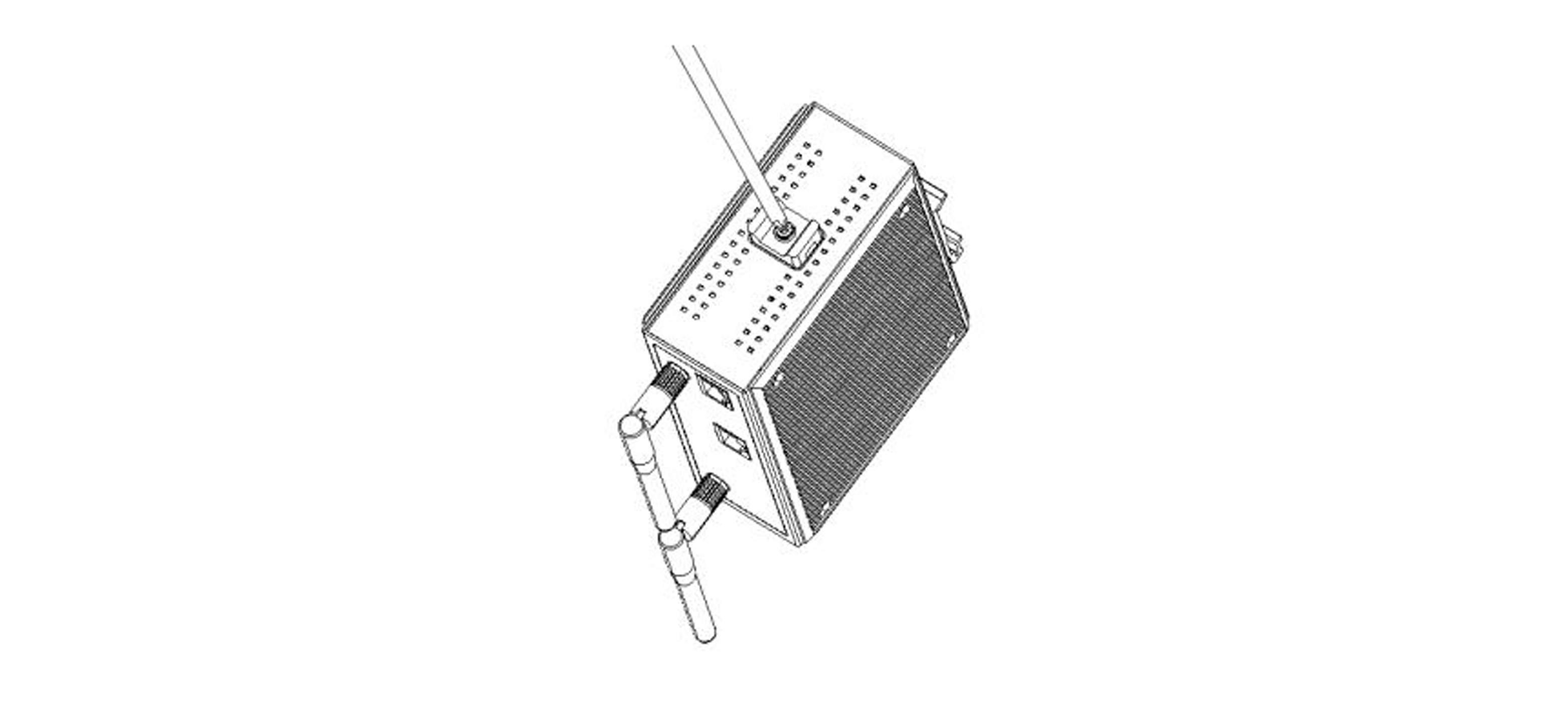

Cài đặt với ăng-ten mở rộng bằng cáp cho các ứng dụng ngoài trời

Nếu thiết bị AWK hoặc ăng-ten của thiết bị được lắp đặt ở vị trí ngoài trời, thì cần có biện pháp chống sét thích hợp để ngăn sét đánh trực tiếp vào thiết bị AWK. Để ngăn chặn ảnh hưởng của các dòng điện ghép từ sét đánh gần đó, nên lắp đặt thiết bị chống sét như một phần của hệ thống ăng-ten của bạn. Nối đất thiết bị, ăng-ten, cũng như bộ chống sét đúng cách để bảo vệ thiết bị ngoài trời tối đa

Phụ kiện

• SA-NMNF-01: Chống sét lan truyền, loại N (đực) đến loại N (cái)

• SA-NFNF-01: Chống sét lan truyền, loại N (cái) đến loại N (cái)

Đi dây các đầu vào nguồn dự phòng

Hai cặp tiếp điểm trên cùng của đầu nối khối đầu cuối 10 tiếp điểm trên bảng trên cùng của AWK-3131A được sử dụng cho hai đầu vào DC của AWK-3131A. Mặt trên và mặt trước của đầu nối khối đầu cuối được hiển thị bên dưới

Bước 1: Chèn dây DC âm/dương vào các cực V-/V+

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của AWK-3131A

Khối đầu nối đầu vào (CN1) phù hợp với dải kích thước dây 12-28 AWG (3,31-0,0804 mm²) và giá trị mô-men xoắn là 4,5 lb-in (0,51 Nm).

Nếu AWK-3131A được kết nối với một mô-tơ hoặc loại thiết bị tương tự khác, hãy đảm bảo sử dụng bảo vệ cách ly nguồn điện. Trước khi kết nối AWK-3131A với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định.

Đấu dây tiếp điểm rơle

AWK-3131A có một đầu ra rơle, bao gồm hai tiếp điểm của khối đầu cuối trên bảng trên cùng của AWK-3131A. Tham khảo phần trước để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Các tiếp điểm chuyển tiếp này được sử dụng để biểu thị các sự kiện do người dùng định cấu hình. Hai dây được gắn vào các tiếp điểm của Rơle tạo thành một mạch hở khi một sự kiện do người dùng định cấu hình được kích hoạt. Nếu sự kiện do người dùng định cấu hình không xảy ra, mạch Rơle sẽ bị đóng.

Đấu dây các đầu vào kỹ thuật số

AWK-3131A có hai bộ đầu vào kỹ thuật số DI1 và DI2. Mỗi DI bao gồm hai tiếp điểm của đầu nối khối đầu cuối 10 chân trên bảng trên cùng của AWK-3131A. Tham khảo phần “Đấu dây cho các đầu vào nguồn dự phòng” để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối

Lắp đặt giá đỡ cáp

Gắn giá đỡ cáp vào đáy của AWK-3131A để giữ cho cáp gọn gàng và tránh tai nạn do cáp lộn xộn.

Bước 1: Vặn giá giữ cáp vào đáy của AWK-3131A.

Bước 2: Sau khi lắp AWK-3131A và cắm cáp LAN, hãy siết chặt cáp dọc theo thiết bị và tường.

Kết nối truyền thông

Kết nối cổng Ethernet 10/100BaseT(X)

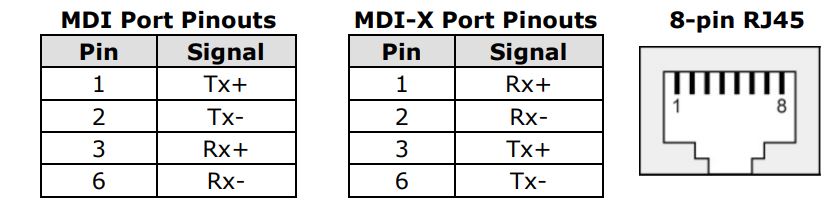

Các cổng 10/100BaseT(X) nằm trên bảng điều khiển phía trước của AWK-3131A được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Dưới đây chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/switch).

Kết nối cổng Ethernet 1000BaseT

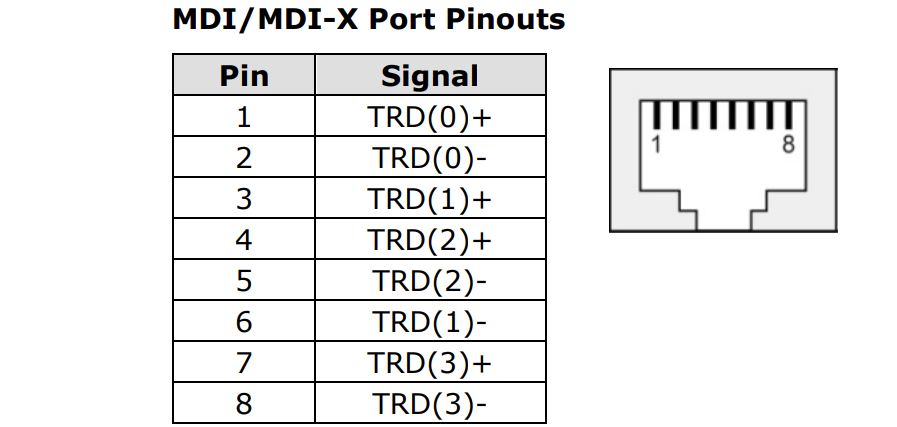

Dữ liệu 1000BaseT được truyền trên các cặp tín hiệu TRD+/- vi sai trên dây đồng

Kết nối RS232

AWK-3131A có một cổng bảng điều khiển RS-232 (RJ45 8 chân) nằm ở bảng điều khiển phía trước. Sử dụng cáp RJ45-to-DB9 hoặc RJ45-to-DB25 để kết nối cổng bảng điều khiển của AWK-3131A với cổng COM của PC. Sau đó, bạn có thể sử dụng chương trình đầu cuối bảng điều khiển để truy cập AWK-3131A cho cấu hình bảng điều khiển

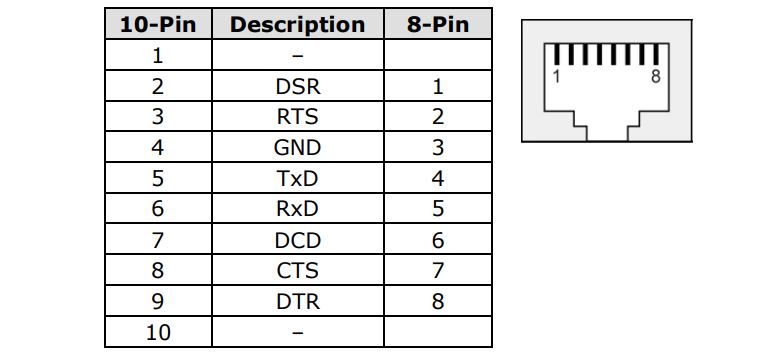

Bảng điều khiển Sơ đồ chân cho Cổng RJ45 10 chân hoặc 8 chân

Số chân cho đầu nối đực DB9 và DB25, và số lỗ cho đầu nối cái DB9 và DB25 được dán nhãn trên dải đầu nối. Tuy nhiên, các con số thường khá nhỏ, vì vậy bạn có thể cần sử dụng kính lúp để nhìn rõ các con số

Số chân cho cả đầu nối RJ45 8 chân và 10 chân (và cổng) thường không được ghi nhãn trên đầu nối (hoặc cổng). Tham khảo sơ đồ sơ đồ chân ở trên để biết chi tiết

Đèn báo LED

Mặt trước của AWK-3131A có một số đèn LED chỉ báo. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

LED Màu Trạng thái Mô tả
Đèn báo LED bảng điều khiển phía trước (Hệ thống)
PWR1 Xanh Bật Bật nguồn (đầu vào nguồn 1)
Tắt Nguồn không được cung cấp
PWR2 Xanh Bật Bật nguồn (đầu vào nguồn 2)
Tắt Nguồn không được cung cấp
PoE Vàng Bật Nguồn đang được cung cấp qua PoE
Tắt Nguồn không được cung cấp qua PoE
FAULT (lỗi) Đỏ Bật Hệ thống đang khởi động hoặc đã xảy ra lỗi cấu hình hệ thống hoặc sự kiện chuyển tiếp
Nhấp nháy (nhanh trong khoảng thời gian 0,5 giây) Không thể lấy địa chỉ IP từ máy chủ DHCP
Nhấp nháy (chậm trong khoảng thời gian 1 giây) Xung đột địa chỉ IP
Tắt Điều kiện lỗi không tồn tại.
STATE (trạng thái) Xanh Bật Khởi động hệ thống hoàn tất và hệ thống đang hoạt động
Nhấp nháy (nhanh trong khoảng thời gian 0,5 giây) Bảo vệ AeroLink được bật và hiện đang ở trạng thái “Sao lưu”
Nhấp nháy (chậm trong khoảng thời gian 1 giây) Thiết bị đã được định vị bởi Tiện ích tìm kiếm không dây
Đỏ Bật Hệ thống đang khởi động
SIGNAL (5 LEDs) Xanh Bật Mức tín hiệu Wi-Fi (chỉ dành cho chế độ client/slave/client-router)
Tắt
WLAN Xanh Bật Chức năng WLAN ở chế độ client/slave/client-router và đã thiết lập liên kết với một AP
Nháy Truyền dữ liệu WLAN ở chế độ client/slave/client-router
Tắt WLAN không ở chế độ client/slave/client-router hoặc chưa thiết lập liên kết với AP
Vàng Bật Mạng WLAN ở chế độ AP/master
Nháy Truyền dữ liệu mạng WLAN ở chế độ AP/master
Tắt Mạng WLAN không được sử dụng hoặc không hoạt động bình thường
LAN Xanh Bật Liên kết 1000 Mbps của cổng LAN đang hoạt động
Nháy Dữ liệu đang được truyền ở tốc độ 1000 Mbps
Tắt Liên kết 1000 Mbps của cổng LAN không hoạt động
Vàng Bật Liên kết 10/100 Mbps của cổng LAN đang hoạt động.
Nháy Dữ liệu đang được truyền ở tốc độ 10/100 Mbps.
Tắt Liên kết 10/100 Mbps của cổng LAN không hoạt động

Thông số kỹ thuật

Điện vào 0.6 A @ 12 VDC; 0.15 A @ 48 VDC
Điện áp đầu vào 12 đến 48 VDC, đầu vào nguồn DC kép dự phòng hoặc Nguồn qua Ethernet 48 VDC (tuân thủ IEEE 802.3af)
Sự tiêu thụ năng lượng 7.2 W
Nhiệt độ hoạt động

Mẫu chuẩn: -25 đến 60°C (-13 đến 140°F)

Nhiệt độ rộng. Model: -40 đến 75°C (-40 đến 167°F)

Nhiệt độ bảo quản -40 đến 85°C (-40 đến 185°F)

AWK-3131A KHÔNG phải là thiết bị di động cầm tay và phải được đặt cách xa cơ thể con người ít nhất 20 cm. AWK-3131A KHÔNG được thiết kế cho công chúng. Để đảm bảo rằng mạng không dây AWK-3131A của bạn được an toàn và được định cấu hình chính xác, hãy tham khảo ý kiến của kỹ thuật viên được đào tạo bài bản để hỗ trợ quá trình cài đặt.

Sử dụng ăng-ten thích hợp cho thiết lập không dây của bạn: Sử dụng ăng-ten 2,4 GHz khi AWK-3131A được định cấu hình cho IEEE 802.11b/g/n. Sử dụng ăng-ten 5 GHz khi AWK-3131A được cấu hình cho IEEE802.11a/n. Đảm bảo rằng ăng-ten được đặt trong khu vực có lắp đặt hệ thống chống sét và chống sét lan truyền.

Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau:

  • Thiết bị này không được gây nhiễu có hại.
  • Thiết bị này phải chấp nhận mọi nhiễu sóng nhận được, kể cả nhiễu sóng có thể gây ra hoạt động không mong muốn

Không đặt ăng-ten gần đường dây điện trên cao hoặc đèn điện hoặc mạch điện khác, hoặc nơi ăng-ten có thể tiếp xúc với các mạch điện đó. Khi lắp đặt ăng-ten, hãy hết sức cẩn thận để không tiếp xúc với các mạch như vậy, vì chúng có thể gây thương tích nghiêm trọng hoặc tử vong. Để lắp đặt và nối đất ăng-ten đúng cách, hãy tham khảo mã quốc gia và địa phương (ví dụ: Hoa Kỳ: NFPA 70; Bộ luật Điện Quốc gia (NEC) Điều 810; Canada: Bộ luật Điện Canada, Mục 54)

Để lắp đặt linh hoạt, có thể chọn ăng-ten A (ở mặt trước) hoặc ăng-ten B (ở mặt trên cùng) để sử dụng. Đảm bảo kết nối ăng-ten khớp với ăng-ten được định cấu hình trong giao diện web AWK-3131A. Để bảo vệ các đầu nối và mô-đun RF, tất cả các cổng vô tuyến phải được kết cuối bằng ăng-ten hoặc bộ kết cuối. Chúng tôi thực sự khuyên bạn nên sử dụng các thiết bị đầu cuối điện trở để kết thúc các cổng ăng-ten không sử dụng

Đối với các ứng dụng CHỐNG NỔ, AWK-3131A được thiết kế và chứng nhận đáp ứng các yêu cầu ATEX và C1D2; nó phải được gắn trong vỏ bọc phù hợp được xếp hạng ít nhất là IP54 theo tiêu chuẩn IEC/EN 60079-15 và chỉ có thể tiếp cận bằng cách sử dụng công cụ và Mức độ ô nhiễm 2 như được định nghĩa trong EN 60529 hoặc IEC/EN 60664-1 và được sử dụng trong phạm vi xếp hạng điện và môi trường được đánh giá của nó.

Khi AWK-3131A được lắp đặt trong vỏ bọc, ăng-ten phải nằm bên trong vỏ bọc chứ không phải bên ngoài. Việc triển khai ăng-ten bên ngoài chỉ được phép nếu ăng-ten được chứng nhận bởi C1D2, ATEX Vùng 2 hoặc IECEx.

Thiết bị AWK-3131A là thiết bị dạng mở được cung cấp nắp hoặc cửa có thể tháo rời bằng dụng cụ giúp các thiết bị này phù hợp để lắp đặt bên trong môi trường kín. Thiết bị này chỉ phù hợp để sử dụng ở Loại I, Phân khu 2, Nhóm A, B, C và D hoặc các vị trí không nguy hiểm.

Không ngắt kết nối thiết bị trừ khi nguồn điện bị ngắt hoặc khu vực được biết là không nguy hiểm

Việc thay thế bất kỳ thành phần nào có thể làm giảm tính phù hợp đối với Loại I, Phân khu 2.

Cài đặt phần mềm

Phần này bao gồm thiết lập phần mềm cho AWK-3131A.

Cách truy cập AWK

Trước khi cài đặt thiết bị AWK (AWK), đảm bảo rằng tất cả các mục trong danh sách kiểm tra gói được cung cấp trong hộp sản phẩm. Bạn cũng sẽ cần quyền truy cập vào máy tính xách tay hoặc PC được trang bị cổng Ethernet.

Bước 1: Chọn nguồn điện phù hợp và cắm AWK vào. AWK có thể được cấp nguồn bằng nguồn DC từ 12 VDC đến 48 VDC hoặc bằng PoE PSE thông qua kết nối Ethernet.

Bước 2: Kết nối AWK với máy tính xách tay hoặc PC thông qua cổng LAN của AWK. Đèn báo LED trên cổng LAN của AWK sẽ sáng khi kết nối được thiết lập.

Nếu bạn đang sử dụng bộ điều hợp Ethernet-to-USB, hãy làm theo hướng dẫn trong sách hướng dẫn sử dụng được cung cấp cùng với bộ điều hợp

Bước 3: Thiết lập địa chỉ IP của máy tính Chọn địa chỉ IP cho máy tính nằm trên cùng mạng con với AWK. Vì địa chỉ IP mặc định của AWK là 192.168.127.253 và mask mạng con là 255.255.255.0, hãy đặt địa chỉ IP thành 192.168.127.xxx, trong đó xxx là giá trị từ 1 đến 252

Bước 4: Truy cập trang chủ của AWK.

Mở trình duyệt web trên máy tính của bạn và nhập http://192.168.127.253 vào trường địa chỉ để truy cập trang chủ của AWK. Đăng nhập bằng tên người dùng và mật khẩu mặc định sau:

Tên người dùng mặc định: admin

Mật khẩu mặc định: moxa

Nhấp vào nút Login để truy cập trang chủ của thiết bị AWK.

Cấu hình nhanh lần đầu

Sau khi truy cập thành công AWK, hãy tham khảo tiểu mục thích hợp bên dưới để nhanh chóng thiết lập mạng không dây

Đảm bảo rằng không có xung đột địa chỉ IP khi bạn định cấu hình nhiều AWK trên cùng một mạng con

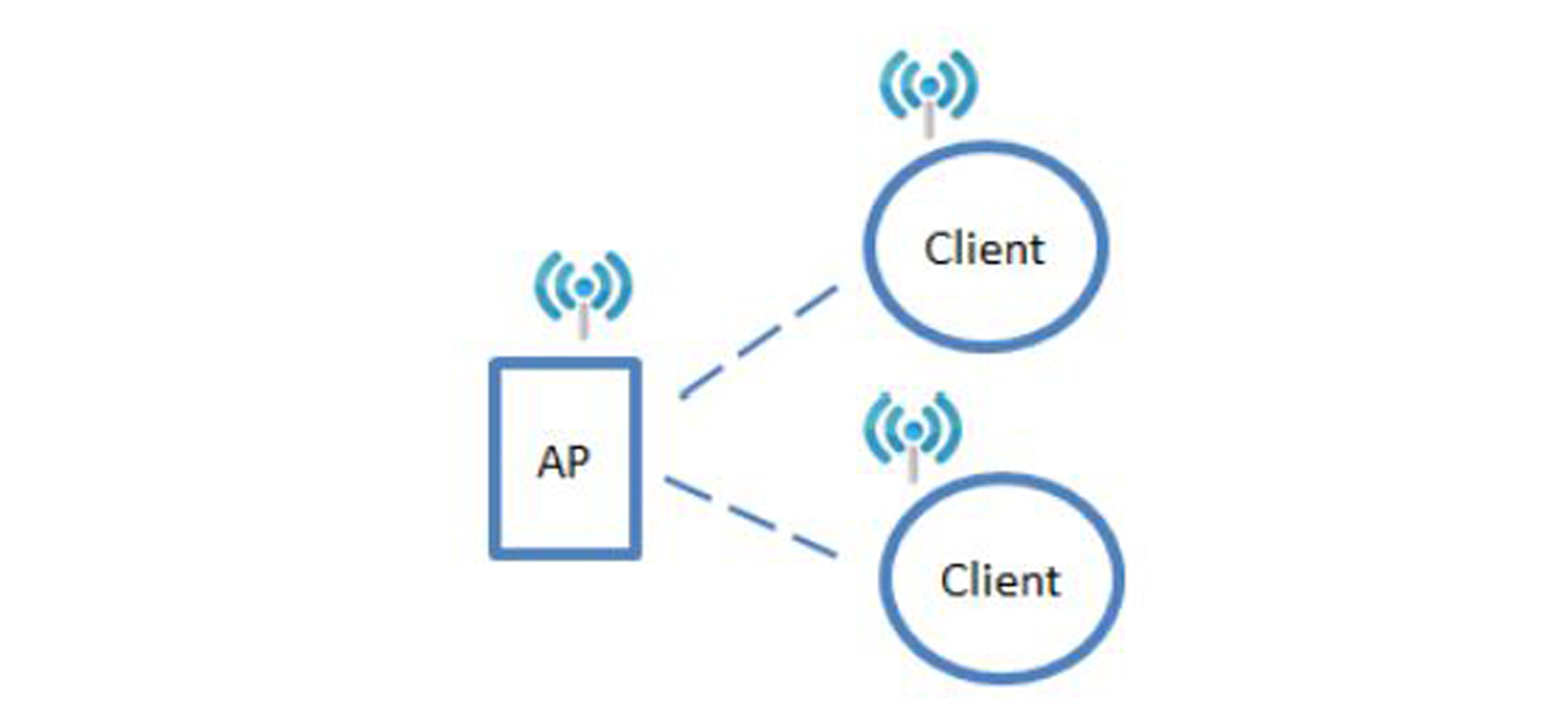

Chế độ Điểm – Đa điểm (chế độ AP/Client)

Định cấu hình AWK làm AP

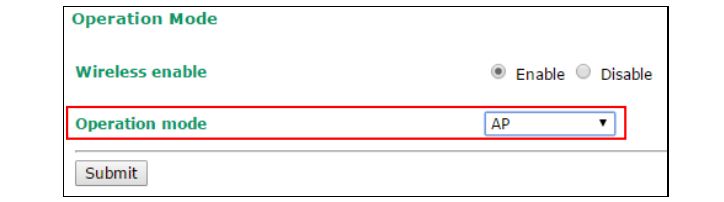

Bước 1: Đặt chế độ hoạt động của AWK thành chế độ AP. Vào Wireless LAN Setup -> Operation Mode và chọn AP.

Chế độ hoạt động mặc định cho AWK là AP.

Bước 2: Thiết lập SSID của riêng bạn.

Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup và nhấp vào Edit để đặt SSID.

SSID mặc định là MOXA

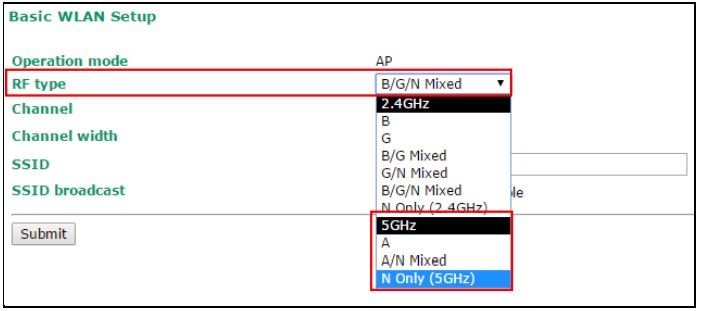

Bước 3: Đặt loại RF và Kênh cho AWK.

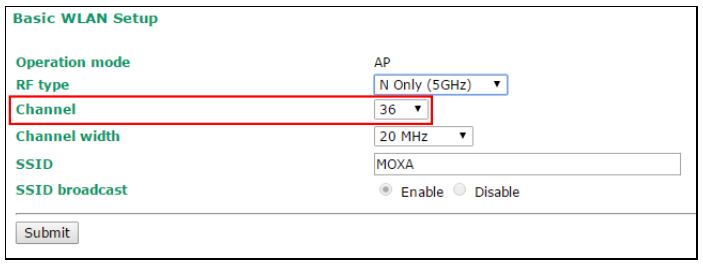

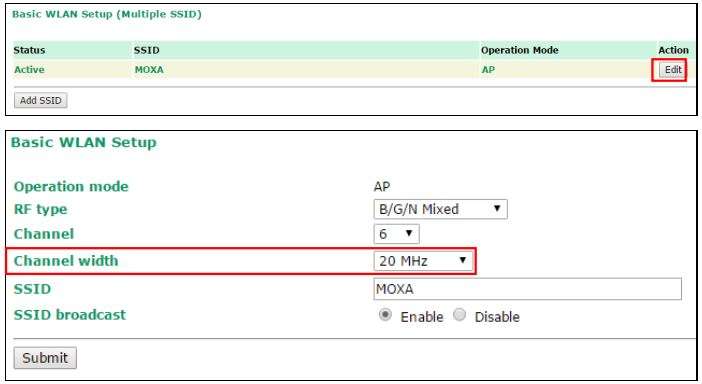

Vào Cài đặt mạng LAN không dây -> WLAN -> Basic WLAN Setup. Chúng tôi khuyên bạn nên chọn loại RF 5 GHz cho môi trường tương đối sạch với độ nhiễu tối thiểu

Đối với cài đặt Kênh, chúng tôi khuyên bạn nên chọn một kênh khác với kênh mặc định để tránh nhiễu

Nhấp vào Submit để áp dụng các thay đổi và khởi động lại AWK ở chế độ AP để hoàn tất quy trình cấu hình.

Định cấu hình AWK với tư cách là Client

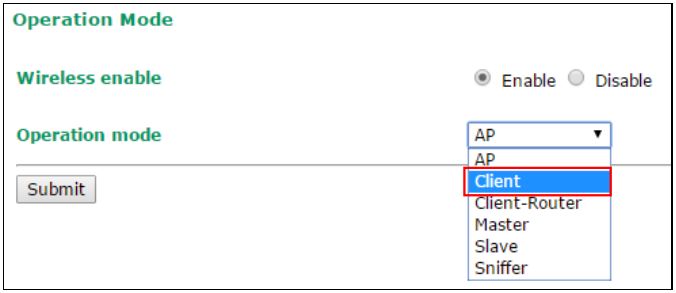

Bước 1: Đặt chế độ hoạt động của AWK thành chế độ Client. Vào Wireless LAN Setup -> Operation Mode, đặt chế độ hoạt động là Client, sau đó bấm Submit để áp dụng thay đổi

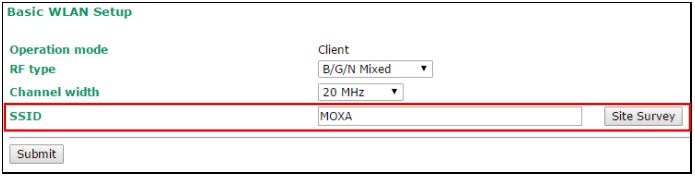

Bước 2: Liên kết với SSID hiện có. Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup và nhấp vào Site Survey để chọn SSID hiện có hoặc nhập trực tiếp SSID hiện có vào trường văn bản.

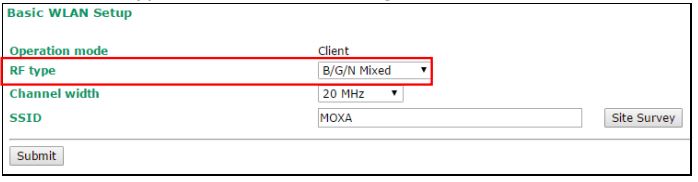

Bước 3: Đặt loại RF và cài đặt Kênh cho AWK. Trên trang Wireless LAN Setup -> WLAN -> Basic WLAN Setup, chỉnh sửa loại RF và cài đặt Kênh.

Nhấp vào Submit để áp dụng các thay đổi và khởi động lại AWK ở chế độ máy khách để hoàn tất quy trình cấu hình.

Điểm – điểm (chế độ Master/slave)

Định cấu hình AWK làm Master

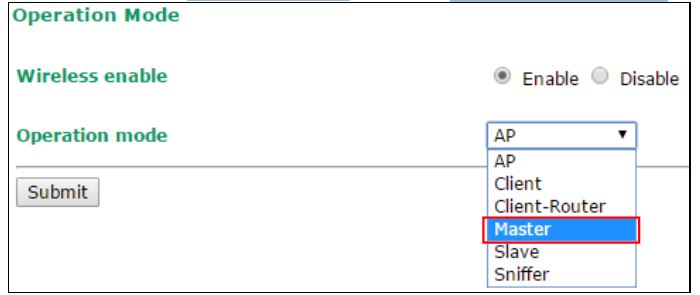

Bước 1: Đặt chế độ hoạt động của AWK thành Chế độ chính. Vào Wireless LAN Setup -> Operation Mode, thiết lập chế độ hoạt động là Master, sau đó nhấp vào Submit để áp dụng thay đổi.

Bước 2: Thiết lập SSID của riêng bạn.

Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup và click Edit để thiết lập SSID

Bước 3: Trên Wireless LAN Setup -> WLAN -> Basic WLAN

Trang thiết lập chỉnh sửa loại RF và cài đặt Kênh. Nhấp vào Submit để áp dụng các thay đổi và khởi động lại AWK ở chế độ chính để hoàn tất quy trình cấu hình.

Định cấu hình AWK làm Slave

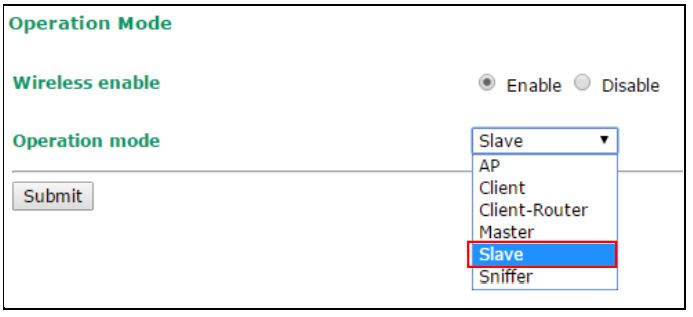

Bước 1: Đặt chế độ hoạt động của AWK sang chế độ Slave. Vào Wireless LAN Setup -> Operation Mode, đặt chế độ hoạt động thành Slave, sau đó nhấp vào Submit để áp dụng thay đổi.

Bước 2: Liên kết với SSID hiện có.

Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup và nhấp vào Site Survey để chọn SSID hiện có hoặc nhập trực tiếp SSID hiện có vào trường văn bản

Bước 3: Đặt loại RF cho AWK.

Trên trang Wireless LAN Setup -> WLAN -> Basic WLAN Setup chỉnh sửa cài đặt loại RF. Nhấp vào Submit để áp dụng các thay đổi và khởi động lại AWK ở chế độ phụ để hoàn tất quy trình cấu hình

Trên đây là hướng dẫn cài đặt phần cứng và phần mềm sản phẩm AWK-3131A hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
