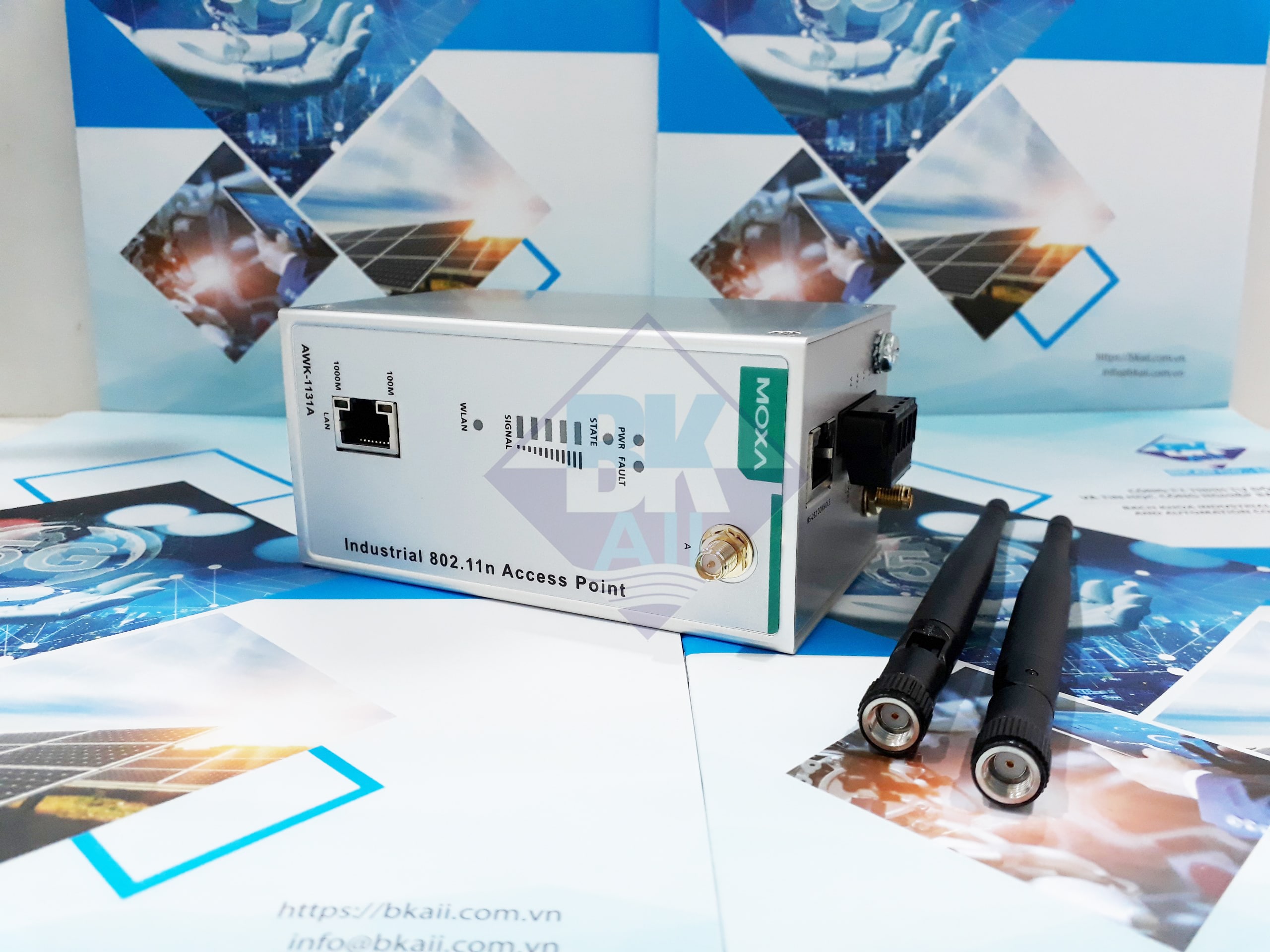

AWK-1131A Entry-level industrial IEEE 802.11a/b/g/n wireless AP/clientcủa hãng Moxa - Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bài viết này BKAII sẽ hướng dẫn các bạn sử dụng sản phẩm này nhé!
Điểm truy cập không dây công nghiệp AWK-1131A đáp ứng nhu cầu ngày càng tăng về tốc độ truyền dữ liệu nhanh hơn bằng cách hỗ trợ công nghệ IEEE 802.11n với tốc độ dữ liệu ròng lên tới 300 Mbps. AWK-1131A tuân thủ các tiêu chuẩn và phê duyệt công nghiệp, bao gồm nhiệt độ hoạt động, điện áp đầu vào nguồn, đột biến, ESD và độ rung. Hai đầu vào nguồn DC dự phòng làm tăng độ tin cậy của nguồn điện. AWK-1131A có thể hoạt động trên băng tần 2,4 hoặc 5 GHz và tương thích ngược với các triển khai 802.11a/b/g hiện có để đảm bảo cho các khoản đầu tư không dây của bạn trong tương lai.
Danh sách kiểm tra gói hàng
Moxa’s AWK-1131A được vận chuyển cùng với các hạng mục sau.
• 1 AWK-1131A
• 2 ăng-ten đa hướng dải kép, 2 dBi, RP-SMA (đực)
• 1 hướng dẫn cài đặt nhanh
• 1 CD tài liệu và phần mềm
• 1 Phiếu bảo hành sản phẩm Moxa
• 1 nắp nhựa bảo vệ RJ45 cho cổng console

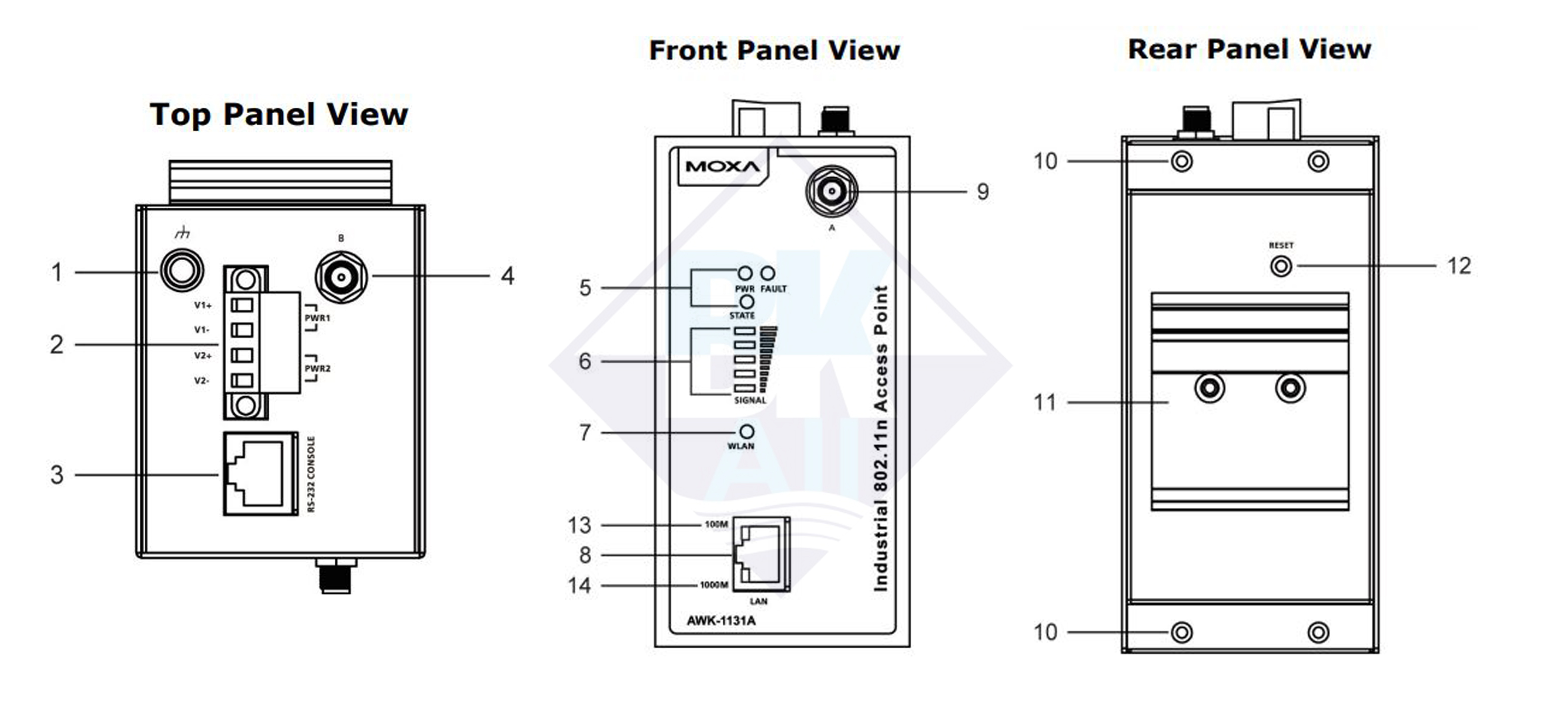

Bố cục bảng điều khiển của AWK-1131A
1. Vít nối đất (M5)
2. Khối đấu dây cho PWR1 và PWR2
3. Cổng bảng điều khiển RS-232
4. Cổng B ăng-ten
5. Đèn LED hệ thống: Đèn LED PWR, FAULT và STATE
6. Đèn LED cho cường độ tín hiệu
7. Đèn LED WLAN
8. Cổng RJ45 10/100/1000BaseT(X)
9. Ăng-ten MỘT cổng
10. Lỗ bắt vít cho bộ giá treo tường
11. Bộ lắp DIN-Rail
12. Nút đặt lại
13. Đèn LED 10/100M
14. Đèn LED 1000M
Kích thước lắp đặt

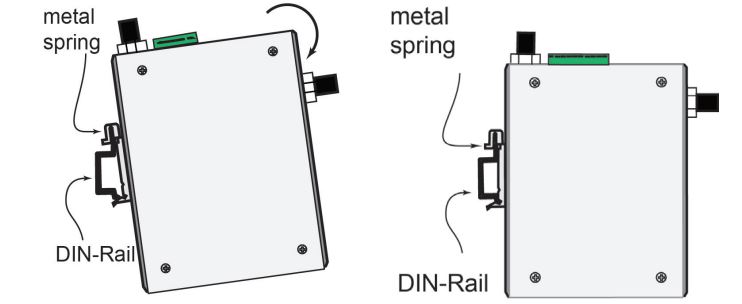

Gắn DIN-Rail
Tấm đính kèm DIN-Rail bằng nhôm phải được cố định vào mặt sau của AWK-1131A khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm DIN-Rail vào AWK-1131A, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng, như thể hiện trong các hình bên dưới.
Bước 1: Chèn phần trên cùng của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng.
Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như minh họa bên dưới.
Để tháo AWK-1131A khỏi DIN-Rail, chỉ cần làm ngược lại Bước 1 và 2.

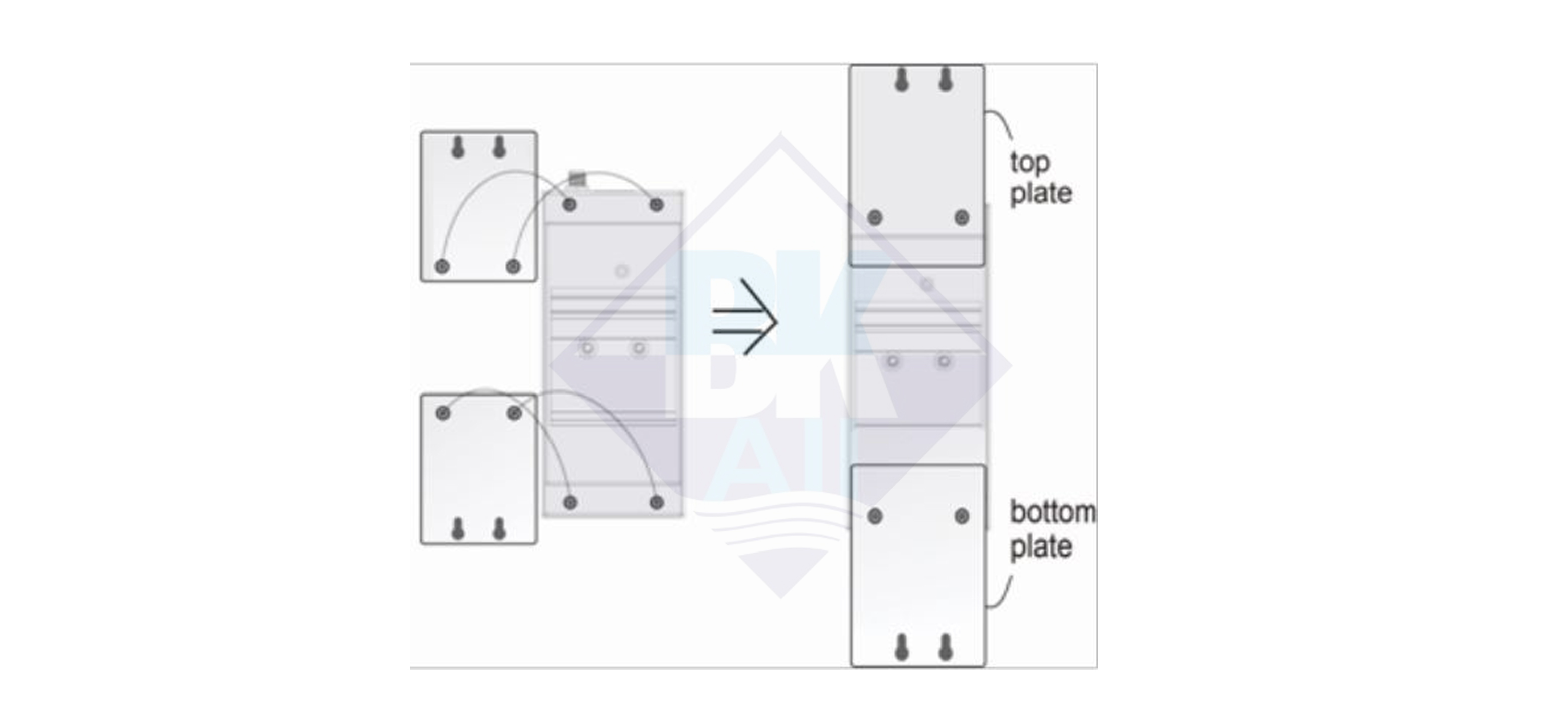

Gắn tường (tùy chọn)
Đối với một số ứng dụng, có thể thuận tiện hơn khi gắn AWK-1131A lên tường, như minh họa bên dưới.
Bước 1: Tháo tấm gắn DIN-Rail bằng nhôm ra khỏi AWK-1131A, sau đó gắn các tấm giá treo tường bằng vít M3, như thể hiện trong sơ đồ bên cạnh.
Bước 2: Gắn AWK-1131A vào tường cần 4 vít. Sử dụng thiết bị AWK-1131A, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm, như thể hiện trong hình bên phải.
Không vặn hết cỡ các vít, chừa một khoảng trống khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít.
Kiểm tra kích thước đầu và thân vít bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm Gắn Tường trước khi bắt vít vào tường.

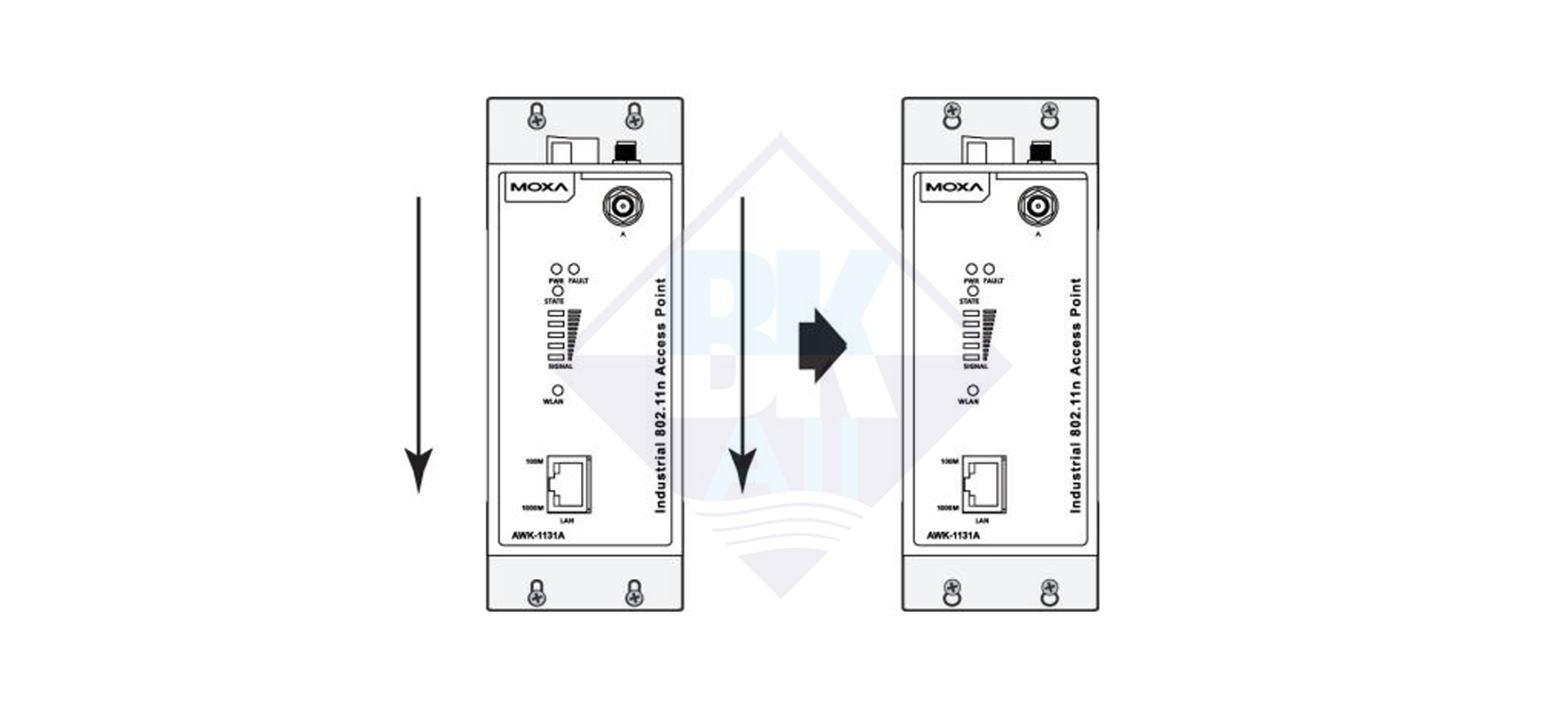

Bước 3: Sau khi các vít đã được cố định vào tường, hãy đưa bốn đầu vít qua lỗ mở lớn của các lỗ hình lỗ khóa, sau đó trượt AWK-1131A xuống dưới, như chỉ dẫn ở bên phải. Siết chặt bốn vít để tăng độ ổn định.
Yêu cầu về hệ thống dây điện
Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc nối dây Moxa AWK-1131A của bạn
Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn
Bạn cũng nên chú ý đến các mục sau:
- Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây vuông góc tại điểm giao nhau.
- Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng
- Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có đặc tính điện tương tự nhau có thể được bó lại với nhau.
- Giữ dây đầu vào và dây đầu ra riêng biệt
- Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết
Sản phẩm này dự định sẽ được cung cấp bởi Bộ nguồn niêm yết được đánh dấu “Loại 2” hoặc “LPS” và định mức O/P: 6,72W (12V/0,56A đến 48V/0,14A), 25°C
Đảm bảo bộ điều hợp nguồn bên ngoài (bao gồm dây nguồn và cụm phích cắm) được cung cấp cùng với thiết bị được chứng nhận và phù hợp để sử dụng ở quốc gia của bạn.
Nối đất Moxa AWK-1131A
Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị.
Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại.
Đi dây các đầu vào nguồn dự phòng

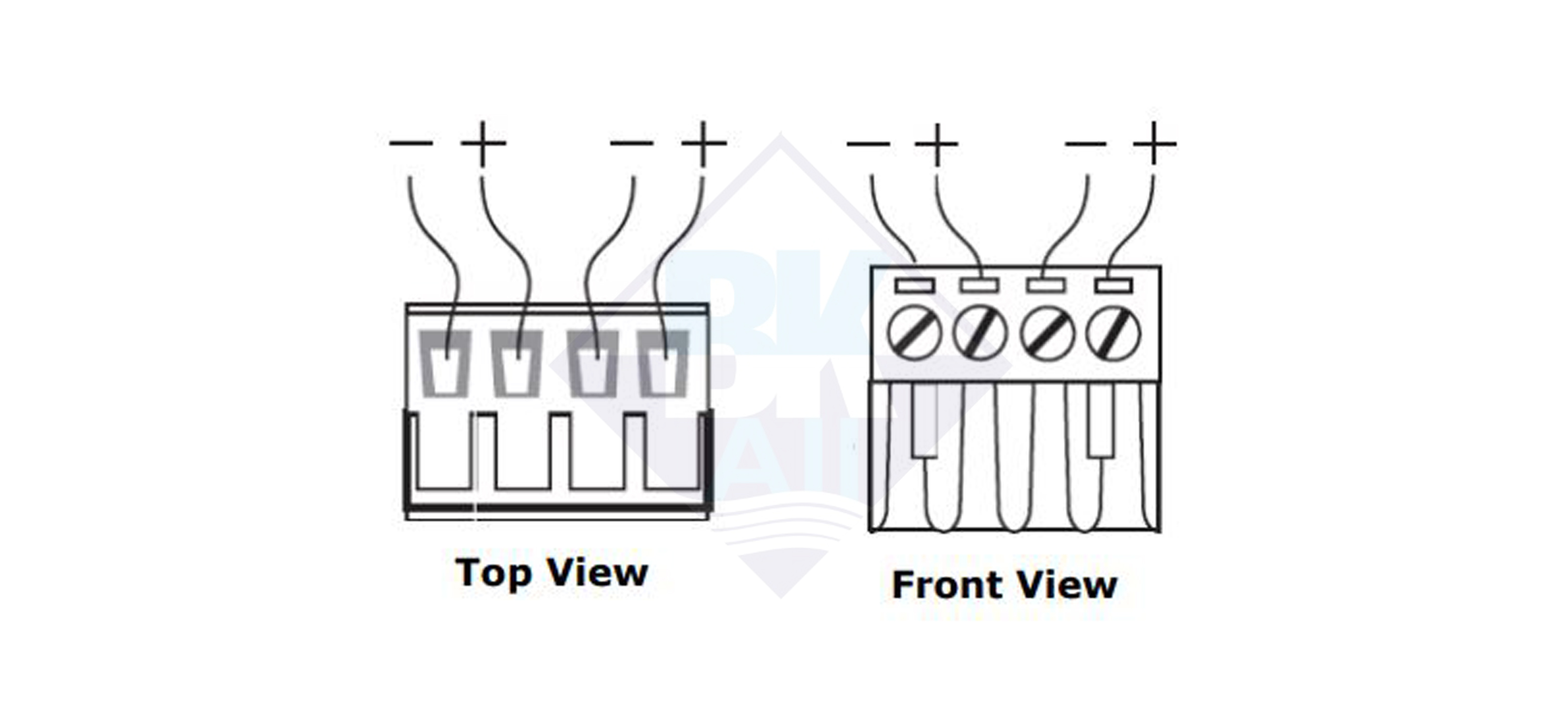

Đầu nối khối đầu cuối 4 tiếp điểm trên bảng trên cùng của AWK-1131A được sử dụng cho hai đầu vào DC của AWK-1131A. Giao diện phía trên và phía trước của đầu nối khối đầu cuối được hiển thị ở đây
Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.
Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây.
Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của AWK-1131A
Trước khi kết nối AWK-1131A với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định
Kết nối truyền thông

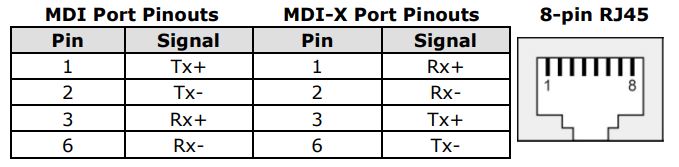

Kết nối cổng Ethernet 10/100BaseT(X)
Các cổng 10/100BaseT(X) nằm trên bảng điều khiển phía trước của AWK-1131A được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Dưới đây chúng tôi hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch)

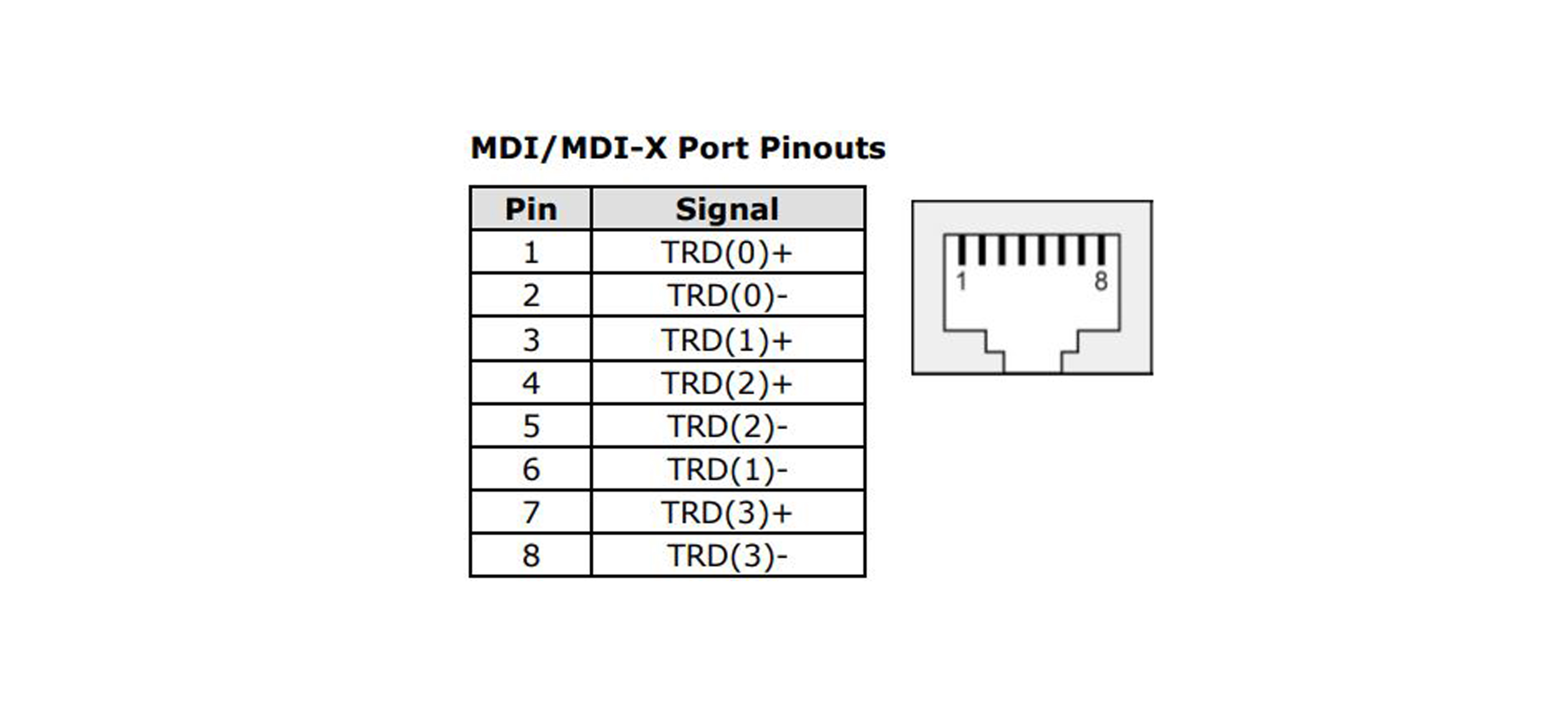

Kết nối cổng Ethernet 1000BaseT
Dữ liệu 1000BaseT được truyền trên các cặp tín hiệu TRD+/- vi sai trên dây đồng.
Kết nối RS232
AWK-1131A có một cổng giao diện điều khiển RS-232 (RJ45 8 chân) nằm ở bảng trên cùng. Sử dụng cáp RJ45-to-DB9 hoặc RJ45-to-DB25 để kết nối cổng bảng điều khiển của Moxa AWK-1131A với cổng COM của PC. Sau đó, bạn có thể sử dụng chương trình đầu cuối bảng điều khiển để truy cập AWK-1131A cho cấu hình bảng điều khiển

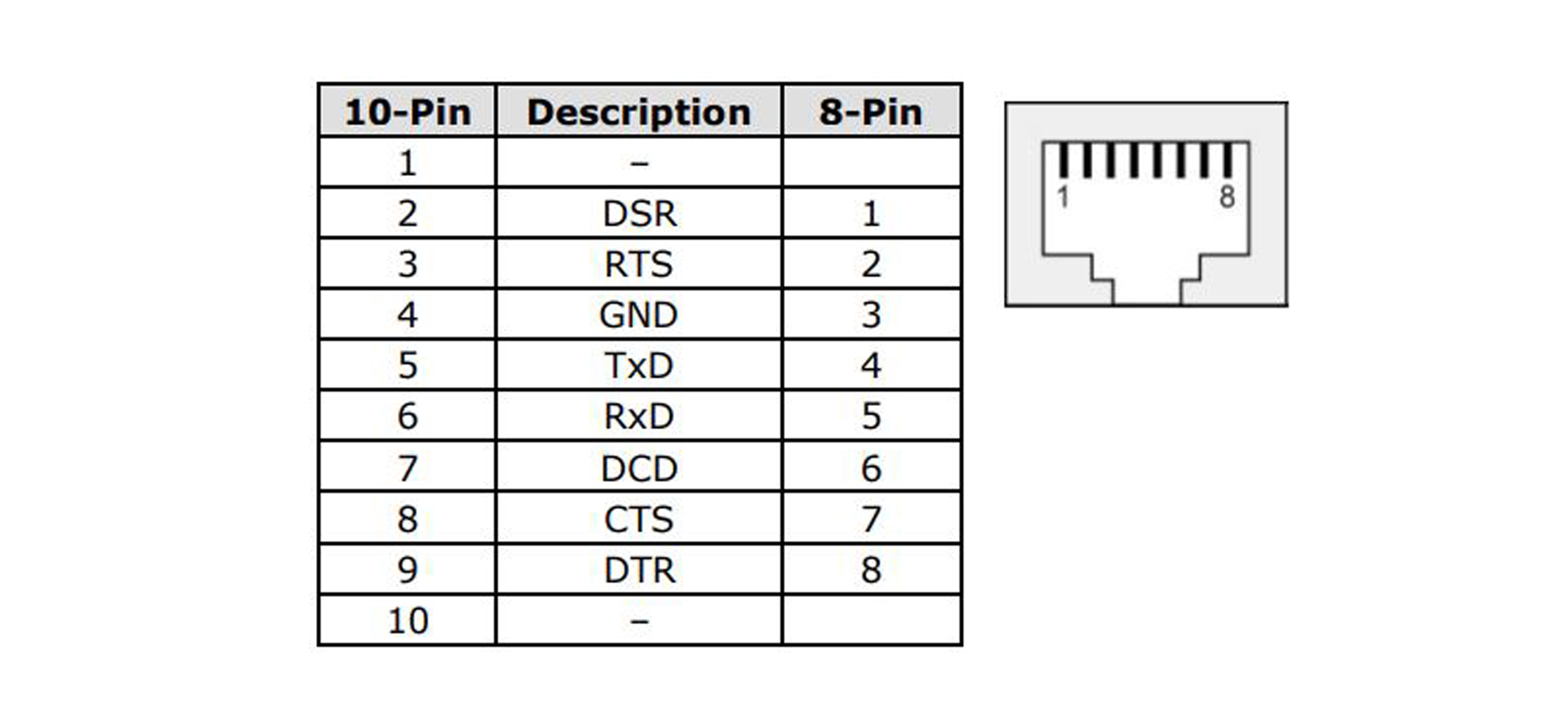

Sơ đồ chân bảng điều khiển cho RJ45 10 chân hoặc 8 chân
Số chân cho cả đầu nối RJ45 8 chân và 10 chân (và cổng) thường không được ghi nhãn trên đầu nối (hoặc cổng). Tham khảo sơ đồ Sơ đồ chân ở trên để biết cách đánh số các chân RJ45.
Đèn báo LED
Mặt trước của Moxa AWK-1131A có một số đèn LED chỉ báo. Chức năng của từng đèn LED được mô tả trong bảng bên dưới.
| LED | Màu | Trạng thái | Mô tả |
| Đèn báo LED bảng điều khiển phía trước (Hệ thống) | |||
| PWR1 | Xanh | Bật | Nguồn đang được cung cấp từ đầu vào nguồn 1 |
| Tắt | Nguồn không được cung cấp từ đầu vào nguồn 1 | ||
| PWR2 | Xanh | Bật | Nguồn đang được cung cấp từ đầu vào nguồn 2 |
| Tắt | Nguồn không được cung cấp từ đầu vào nguồn 2 | ||
| FAULT (Lỗi) | Đỏ | Nháy nhanh | Không thể lấy địa chỉ IP từ máy chủ DHCP (khoảng thời gian: 0,5 giây) |
| Nháy chậm | Xung đột địa chỉ IP (khoảng thời gian: 1 giây) | ||
| Tắt | Điều kiện lỗi không tồn tại. | ||
| STATE (trạng thái) | Xanh/Đỏ | Xanh | Phần mềm đã sẵn sàng |
| Nhanh nhấp nháy | AWK đã được định vị bởi Tiện ích tìm kiếm AWK. (khoảng thời gian: 1 giây) | ||
| Đỏ | Tình trạng lỗi khởi động | ||
| SIGNAL (5 LEDs) | Xanh | Bật | Mức tín hiệu (chỉ dành cho chế độ Máy khách) |
| Tắt | |||
| WLAN | Xanh | Bật | Chức năng mạng WLAN ở chế độ Máy khách và AWK đã thiết lập liên kết với AP |
| Nháy | Giao tiếp dữ liệu mạng WLAN được chạy ở chế độ Máy khách | ||
| Tắt | Mạng WLAN không ở Chế độ máy khách hoặc AWK chưa thiết lập liên kết với AP | ||
| Vàng | Bật | Chức năng WLAN ở chế độ AP. | |
| Nháy | Giao tiếp dữ liệu của mạng WLAN được chạy ở chế độ AP | ||
| Tắt | Mạng WLAN không được sử dụng hoặc không hoạt động bình thường | ||
| Đèn LED chỉ báo cổng TP(RJ45) (Giao diện cổng) | |||
| 1000M | Xanh | Bật | Liên kết 1000Mbps của cổng TP đang hoạt động. |
| Nháy | Dữ liệu đang được truyền ở tốc độ 1000 Mbps | ||
| Tắt | Liên kết 1000Mbps của cổng TP không hoạt động | ||
| 10/100M | Vàng | Bật | Liên kết 10/100Mbps của cổng TP đang hoạt động. |
| Nháy | Dữ liệu đang được truyền với tốc độ 10/100Mbps | ||
| Tắt | Liên kết 10/100Mbps của cổng TP không hoạt động | ||
Thông số kỹ thuật
| Giao diện WLAN | |
| Tiêu chuẩn |
IEEE 802.11a/b/g/n cho mạng LAN không dây IEEE 802.11i cho Bảo mật Không dây IEEE 802.3 cho 10BaseT IEEE 802.3u cho 100BaseTX IEEE 802.3ab cho 1000BaseT |
| Trải phổ và điều chế (điển hình) |
DSSS với DBPSK, DQPSK, CCK OFDM với BPSK, QPSK, 16QAM, 64QAM 802.11b: • CCK @ 11/5,5 Mbps • DQPSK @ 2 Mbps • DBPSK @ 1 Mbps 802.11a/g: • 64QAM @ 54/48 Mbps • 16QAM @ 36/24 Mbps • QPSK @ 18/12 Mbps • BPSK @ 9/6 Mbps 802.11n: • 64QAM @ 300 Mbps đến BPSK @ 6,5 Mbps (hỗ trợ nhiều tốc độ) |
| Kênh điều hành (tần số trung tâm) |
US: • 2,412 đến 2,462 GHz (11 kênh) • 5.180 đến 5.240 (4 kênh) • 5.260 đến 5.320 (4 kênh)* • 5.500 đến 5.700 GHz (8 kênh - loại trừ 5,600 đến 5,640 GHz)* • 5,745 đến 5,825 GHz (5 kênh) EU: • 2,412 đến 2,472 GHz (13 kênh) • 5.180 đến 5.240 (4 kênh) • 5.260 đến 5.320 (4 kênh)* • 5.500 đến 5.700 GHz (11 kênh)* JP: • 2,412 đến 2,484 GHz (14 kênh, DSSS) • 5.180 đến 5.240 (4 kênh) • 5.260 đến 5.320 (4 kênh)* • 5.500 đến 5.700 GHz (11 kênh)* *Hỗ trợ kênh DFS (Lựa chọn tần số động): Ở chế độ AP, khi phát hiện thấy tín hiệu radar, thiết bị sẽ tự động chuyển sang kênh khác. Tuy nhiên theo quy định, sau khi chuyển kênh phải có thời gian kiểm tra độ sẵn sàng 60 giây trước khi bắt đầu sử dụng dịch vụ. |
| Bảo vệ |
• Bật/tắt phát sóng SSID • Tường lửa cho MAC/IP/Giao thức/Lọc dựa trên cổng • Mã hóa WEP 64-bit và 128-bit • WPA/WPA2-Cá nhân và Doanh nghiệp (IEEE 802.1X/RADIUS, TKIP và AES) |
| Tốc độ truyền |
• 802.11b: 1, 2, 5,5, 11 Mbps • 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps • 802.11n: 6,5 đến 300 Mbps (hỗ trợ nhiều tỷ lệ) |
| Công suất phát TX |
802.11b: • Typ. 23±1.5 dBm @ 1 Mbps • Typ. 23±1.5 dBm @ 2 Mbps • Typ. 20±1.5 dBm @ 5.5 Mbps • Typ. 19±1.5 dBm @ 11 Mbps 802.11g: • Typ. 20±1.5 dBm @ 6 to 24 Mbps • Typ. 19±1.5 dBm @ 36 Mbps, • Typ. 18±1.5 dBm @ 48 Mbps • Typ. 17±1.5 dBm @ 54 Mbps 802.11n (2.4 GHz): • Typ. 20±1.5 dBm @ MCS0/8 20 MHz • Typ. 16±1.5 dBm @ MCS7/15 20 MHz • Typ. 20±1.5 dBm @ MCS0/8 40 MHz • Typ. 16±1.5 dBm @ MCS7/15 40 MHz 802.11a: • Typ. 20±1.5 dBm @ 6 to 24 Mbps • Typ. 19±1.5 dBm @ 36 Mbps • Typ. 16±1.5 dBm @ 48 Mbps • Typ. 15±1.5 dBm @ 54 Mbps 802.11n (5 GHz): • Typ. 19±1.5 dBm @ MCS0/8 20 MHz • Typ. 14±1.5 dBm @ MCS7/15 20 MHz • Typ. 18±1.5 dBm @ MCS0/8 40 MHz • Typ. 14±1.5 dBm @ MCS7/15 40 MHz |
| Độ nhạy RX |
• 802.11b: -90 dBm @ 1 Mbps, -88 dBm @ 2 Mbps, -86 dBm @ 5.5 Mbps, -84 dBm @ 11 Mbps • 802.11g: -85 dBm @ 6 Mbps, -84 dBm @ 9 Mbps, -83 dBm @ 12 Mbps, -82 dBm @ 18 Mbps, -80 dBm @ 24 Mbps, -76 dBm @ 36 Mbps, -70 dBm @ 48 Mbps, -70 dBm @ 54 Mbps • 802.11n (2.4 GHz): -70 dBm @ MCS7 20 MHz, -68 dBm @ MCS15 20 MHz, -65 dBm @ MCS7 40MHz, -63 dBm @ MCS15 40 MHz • 802.11a: -92 dBm @ 6 Mbps, -89 dBm @ 9 Mbps, -85 dBm @ 12 Mbps, -82 dBm @ 18 Mbps, -80 dBm @ 24 Mbps, -76 dBm @ 36 Mbps, -74 dBm @ 48 Mbps, -72 dBm @ 54 Mbps • 802.11n (5 GHz): -70 dBm @ MCS7 20MHz, -67 dBm @ MCS15 20 MHz, -68 dBm @ MCS7 40MHz, -66 dBm @ MCS15 40 MHz |
| Hỗ trợ giao thức | |
| Giao thức chung | Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE, DHCP,LLDP |
| Giao diện | |
| Anten mặc định | 2 ăng-ten đa hướng dải kép, 2 dBi, RP-SMA (đực) |
| Đầu nối cho Anten ngoài | RP-SMA (cái) |
| Cổng RJ45 | Tốc độ đàm phán tự động 10/100/1000BaseT(X), chế độ song công F/H và kết nối MDI/MDI-X tự động |
| Cổng điều khiển | RS232 (loại RJ45) |
| Reset (cài đặt lại) | Có |
| Đèn báo LED | PWR1, PWR2, FAULT, STATE, SIGNAL, WLAN, 10/100/1000 (RJ45 port) |
| Tính chất vật lý | |
| Vỏ | Kim loại, cung cấp bảo vệ IP30 |
| Cân nặng | 480g |
| Kích thước | 58 x 115 x 70 mm (2.28 x 4.53 x 2.76 in) |
| Cài đặt | Gắn DIN-Rail, treo tường (với bộ tùy chọn) |
| Giới hạn môi trường | |
| Nhiệt độ hoạt động |
Mô hình tiêu chuẩn: 0 đến 60°C (32 đến 140°F) Nhiệt độ rộng. Model: -40 đến 75°C (-40 đến 167°F) |
| Nhiệt độ bảo quản | -40 đến 85°C (-40 đến 185°F) |
| Độ ẩm tương đối xung quanh | 5% đến 95% (không ngưng tụ) |
| Yêu cầu nguồn | |
| Điện áp đầu vào | 12 đến 48 VDC, đầu vào nguồn DC kép dự phòng |
| Kết nối | Khối thiết bị đầu cuối có thể tháo rời 4 chân |
| Tiêu thụ năng lượng | 6,72W (12V/0,56A đến 48V/0,14A), 25°C |
| Bảo vệ phân cực ngược | Có |
| Tiêu chuẩn và Chứng nhận | |
| An toàn | UL 60950-1, EN 60950-1 |
| EMC |
EMI: CISPR 22, FCC Part 15B Class B EMS: EN 55022/55024 IEC 61000-4-2 ESD: Contact 8 kV; Air 15 kv IEC 61000-4-3 RS: 10 V/m (80 MHz to 1 GHz) IEC 61000-4-4 EFT: Power 2 kV; Signal 1 kV IEC 61000-4-5 Surge: Power 2 kV; Signal 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 |
| Radio | EN 301 489-1/17, EN 300 328, EN 301 893, TELEC, FCC ID SLE-WAPN005 |
AWK-1131A KHÔNG phải là thiết bị di động cầm tay và phải được đặt cách xa cơ thể con người ít nhất 20 cm. AWK-1131A KHÔNG được thiết kế cho công chúng. Để triển khai AWK-1131A và thiết lập mạng không dây một cách an toàn, cần có kỹ thuật viên được đào tạo bài bản để lắp đặt.
Sử dụng ăng-ten đúng cách: Cần có ăng-ten 2,4 GHz khi AWK-1131A hoạt động ở IEEE 802.11b/g/n. Cần có ăng-ten 5 GHz cho IEEE802.11a/n. Đảm bảo rằng việc lắp đặt ăng-ten của bạn nằm trong khu vực an toàn, được bao phủ bởi hệ thống chống sét hoặc chống sét lan truyền.
Thiết bị này tuân thủ Phần 15 của quy tắc FCC. Hoạt động phải tuân theo các điều kiện sau:
- Thiết bị này không được gây nhiễu có hại.
- Thiết bị này phải chấp nhận mọi nhiễu sóng nhận được, kể cả nhiễu sóng có thể gây ra hoạt động không mong muốn.
Không đặt ăng-ten gần đường dây điện trên cao hoặc đèn điện hoặc mạch điện khác, hoặc nơi ăng-ten có thể tiếp xúc với các mạch điện đó. Khi lắp đặt anten. Hết sức cẩn thận để không tiếp xúc với các mạch như vậy, vì chúng có thể gây thương tích nghiêm trọng hoặc tử vong. Để lắp đặt và nối đất anten đúng cách. Vui lòng tham khảo các mã quốc gia và địa phương (ví dụ: Hoa Kỳ:NFPA 70, Bộ luật Điện Quốc gia, Artical810, Canada: Bộ luật Điện Canada, Mục 54).
Để lắp đặt linh hoạt, có thể chọn ăng-ten A (ở mặt trước) hoặc ăng-ten B (ở mặt trên cùng) để sử dụng. Đảm bảo kết nối ăng-ten khớp với ăng-ten được định cấu hình trong giao diện AWK-1131A. Để bảo vệ các đầu nối và mô-đun RF, tất cả các cổng vô tuyến phải được kết cuối bằng ăng-ten hoặc bộ kết cuối. Nên sử dụng bộ kết thúc điện trở để kết thúc cổng ăng ten không sử dụng.
Trên đây là hướng dẫn của BKAII về việc lắp đặt AWK-1131A hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!
