Bộ chuyển đổi PROFIBUS sang cáp quang sê-ri ICF-1280I dựa trên tiêu chuẩn PROFIBUS DP và tuân thủ EN 50170. Bộ chuyển đổi chủ yếu được sử dụng để mở rộng khoảng cách truyền dẫn của các thiết bị PROFIBUS qua cáp quang và cung cấp đường truyền dự phòng.

Cụ thể hơn, dòng ICF-1280I chuyển đổi tín hiệu PROFIBUS giữa dây đồng và cáp quang, đồng thời mở rộng đường truyền PROFIBUS lên tới 4 km (đối với kiểu đa chế độ) hoặc lên tới 45 km (đối với kiểu đơn chế độ). Ngoài ra, bộ chuyển đổi sê-ri ICF-1280I có các cổng sợi quang kép có thể được sử dụng để tạo cấu trúc liên kết vòng cho truyền dự phòng và tránh bị mất gói khi đường dẫn cáp quang bị hỏng. Bộ chuyển đổi ICF-1280I cũng cung cấp khả năng bảo vệ cách ly 2 kV cho hệ thống PROFIBUS và đầu vào nguồn kép để đảm bảo hoạt động không bị gián đoạn

Bộ chuyển đổi sê-ri ICF-1280I được thiết kế độc đáo với Remote FiberDiagnosis giúp loại bỏ sự cần thiết của cảm biến sợi quang bằng cách sử dụng các điều chỉnh DIP switch thay thế. Chẩn đoán sợi quang từ xa có thể phát hiện các kết nối sợi quang cho cấu trúc liên kết tổng thể từ bất kỳ bộ chuyển đổi riêng lẻ nào và xác định bên nào (Tx hoặc Rx) đang gây ra sự cố cho bộ chuyển đổi

Tại sao phải chuyển đổi PROFIBUS sang Fiber?

Truyền thông cáp quang không chỉ mở rộng khoảng cách truyền thông mà còn mang lại những ưu điểm sau:

• Miễn nhiễm với nhiễu tĩnh điện: Sợi quang miễn nhiễm với nhiễu điện từ và nhiễu tần số vô tuyến. Nó cung cấp một đường dẫn giao tiếp rõ ràng và miễn dịch với cuộc nói chuyện chéo
• Cách điện: Sợi quang là một giao diện cách điện; sợi thủy tinh loại bỏ nhu cầu sử dụng dòng điện làm phương tiện truyền thông.
• Bảo mật: Sợi quang không thể được khai thác bằng các phương tiện điện thông thường và rất khó khai thác bằng quang học trong khi tín hiệu liên lạc vô tuyến và vệ tinh có thể dễ dàng bắt được để giải mã.
• Độ tin cậy cao và bảo trì thấp: Dây cáp quang không bị ảnh hưởng bởi các điều kiện nhiệt độ và độ ẩm bất lợi. Do đó, chúng không bị ăn mòn hoặc mất tín hiệu và không bị ảnh hưởng bởi đoản mạch, điện áp tăng hoặc tĩnh điện.

Cài đặt Baudrate Tự động/Thủ công

Bộ chuyển đổi sê-ri ICF-1280I chỉ cần chuyển đổi tín hiệu qua lại giữa PROFIBUS và sợi quang ở tốc độ baud từ 9,6 Kbps đến 12 Mbps. Các kỹ sư không cần biết tốc độ baud của thiết bị PROFIBUS được kết nối; bộ chuyển đổi sê-ri ICF-1280I có thể tự động phát hiện tốc độ baud của thiết bị PROFIBUS và áp dụng trực tiếp tốc độ baud này. Đây là một tính năng cực kỳ tiện lợi. Nếu cần, tốc độ baud có thể được đặt thành giá trị cố định thông qua các công tắc DIP để rút ngắn khoảng thời gian phát hiện tốc độ baud khi khởi tạo hệ thống.

PROFIBUS không an toàn

Tiếng ồn điện có thể được tạo ra khi thiết bị PROFIBUS gặp trục trặc hoặc giao diện nối tiếp bị lỗi, dẫn đến lỗi bus. Bộ chuyển đổi phương tiện truyền thống truyền tín hiệu nhiễu qua dây cáp quang đến bộ chuyển đổi khác. Điều này không chỉ làm gián đoạn giao tiếp dữ liệu giữa hai bus mà còn khiến giao tiếp trên toàn bộ hệ thống bị đình trệ. Khi điều này xảy ra, các kỹ sư sẽ không thể dễ dàng xác định vị trí thiết bị bị lỗi vì toàn bộ mạng PROFIBUS đã ngừng hoạt động. Để tránh tình trạng này, bộ chuyển đổi sê-ri ICF-1280I có cơ chế phát hiện và nhận dạng tín hiệu nhiễu. Nếu đường truyền bị lỗi ở một bên, tín hiệu nhiễu sẽ không truyền qua bộ chuyển đổi ICF-1280I và ảnh hưởng đến các đoạn đường truyền khác. Ngoài ra, bộ chuyển đổi ICF-1280I cũng sẽ kích hoạt cảnh báo để cung cấp vị trí hỏng hóc cho kỹ sư hiện trường

Giám sát liên kết sợi quang

Bộ chuyển đổi sê-ri ICF-1280I cung cấp chức năng giám sát liên kết sợi quang để phát hiện lỗi giao tiếp ở cả hai phía của kết nối sợi quang. Khi xảy ra lỗi giao tiếp, đèn LED chỉ báo trạng thái màu đỏ (P1, P2 hoặc đèn LED lỗi) sẽ bật và rơle báo động sẽ kích hoạt. Nếu xảy ra sự bất thường về sợi quang trên một đoạn sợi quang từ xa, đèn LED Lỗi sẽ nhấp nháy. Sau đó, kỹ sư có thể sử dụng chức năng Chẩn đoán sợi quang để khắc phục sự cố.

Bảo vệ nguồn ngược

Tính năng Bảo vệ nguồn điện đảo ngược bảo vệ khỏi việc vô tình kết nối cáp nguồn với thiết bị đầu cuối sai. Bộ chuyển đổi được thiết kế để tự động phát hiện dây nguồn nào là dương và dây nào là âm, sau đó điều chỉnh nguồn điện cho phù hợp

Chẩn đoán sợi quang từ xa

Cáp quang thường được triển khai để liên lạc đường dài và các kỹ sư sử dụng bút kiểm tra sợi quang để đảm bảo chất lượng liên lạc phù hợp của cáp quang. Bộ chuyển đổi sê-ri ICF-1280I loại bỏ sự cần thiết của bút kiểm tra sợi quang bằng cách cung cấp chức năng Chẩn đoán sợi quang từ xa sử dụng các điều chỉnh công tắc DIP. Có hai chức năng chính được cung cấp bởi Chẩn đoán sợi quang từ xa: (1) xác định bên nào (Tx hoặc Rx) đang gây ra sự cố trên bộ chuyển đổi; (2) kiểm tra các kết nối sợi quang cho cấu trúc liên kết tổng thể từ bất kỳ bộ chuyển đổi riêng lẻ nào. Các bất thường của cáp quang có thể được tự động phát hiện và xác định bằng đèn chỉ báo LED ngay cả khi nó không liền kề với bộ chuyển đổi. Chẩn đoán sợi quang từ xa tạo điều kiện thuận lợi cho việc triển khai và quản lý cáp quang, đồng thời rút ngắn đáng kể thời gian khắc phục sự cố bằng cách kiểm tra các kết nối sợi quang cho cấu trúc liên kết tổng thể từ bất kỳ bộ chuyển đổi riêng lẻ nào

Sử dụng chẩn đoán sợi quang từ xa:

Đặt công tắc DIP SW8 ở vị trí BẬT trên bất kỳ bộ chuyển đổi ICF-1280I nào và xem trạng thái đèn LED Sẵn sàng. Đèn LED Sẵn sàng màu lục nhấp nháy cho biết quá trình Chẩn đoán Sợi quang đã hoàn tất. Đèn LED Lỗi cho biết vị trí bất thường của kết nối sợi quang. Đèn LED P1 hoặc P2 cho biết bên nào (Txor Rx) đang gây ra sự cố.

Đèn LED Lỗi sẽ sáng màu đỏ ổn định để biểu thị lỗi kết nối sợi quang liền kề hoặc nhấp nháy màu đỏ để biểu thị lỗi kết nối sợi quang không liền kề. Nếu không có lỗi kết nối cáp quang trong toàn bộ cấu trúc liên kết, các đèn LED liên quan sẽ sáng màu xanh lục hoặc vẫn TẮT. Nếu lỗi kết nối cáp quang nằm liền kề với bộ chuyển đổi, trạng thái cũng sẽ được chỉ báo bằng đèn LED P1 (Cổng 1) hoặc P2 (Cổng 2). Đèn đỏ nhấp nháy trên P1 (hoặc P2) có nghĩa là cáp quang Rx kết nối với cổng này bị hỏng. Tương tự, đèn đỏ liên tục trên P1 (hoặc P2) có nghĩa là cáp quang Tx trong cổng này bị hỏng. Nếu lỗi kết nối cáp quang không liền kề với bộ chuyển đổi (nghĩa là cáp quang được kết nối với bộ chuyển đổi này đang hoạt động bình thường), đèn LED Lỗi sẽ nhấp nháy màu đỏ. Do đó, bạn nên chạy Chẩn đoán sợi quang từ xa trên mọi bộ chuyển đổi (thứ hai) khác trong cấu trúc liên kết để khắc phục sự cố theo cách đệ quy. Bạn có thể tìm thấy các mô tả và khắc phục sự cố khác trong bảng Khắc phục sự cố

Vòng dự phòng

Bộ chuyển đổi sê-ri ICF-1280I có thể kết nối các thiết bị PROFIBUS theo cấu trúc liên kết vòng dư thừa. Sử dụng công tắc DIP để định cấu hình tất cả các bộ chuyển đổi ICF-1280I sang chế độ Vòng dự phòng. Khi một PROFIBUS master truyền tín hiệu từ một bộ chuyển đổi đến các thiết bị PROFIBUS phụ, tín hiệu này sẽ truyền đến tất cả các bộ chuyển đổi xung quanh vòng cho đến khi nó quay trở lại bộ chuyển đổi ban đầu và kết thúc

Cách tạo cấu trúc liên kết vòng dự phòng

Để tạo cấu trúc liên kết vòng dự phòng, hãy kết nối Cổng Tx (Cổng 1) trên bộ chuyển đổi ICF-1280I đầu tiên với Cổng Rx (Cổng 2) trên bộ chuyển đổi sau. Sau đó, kết nối Cổng Tx (Cổng 2) trên bộ chuyển đổi ICF-1280I đầu tiên với Cổng Rx (Cổng 1) trên bộ chuyển đổi trước đó. Tương tự, hãy kết nối Cổng Rx (Cổng 1) trên bộ chuyển đổi ICF-1280I đầu tiên với Cổng Tx (Cổng 2) trên bộ chuyển đổi sau. Sau đó, kết nối Cổng Rx (Cổng 2) trên bộ chuyển đổi ICF-1280I đầu tiên với Cổng Tx (Cổng 1) của bộ chuyển đổi đi trước

Đặc trưng

• Chế độ Redundant Ring để sao lưu truyền thông cáp quang với thời gian khôi phục bằng 0

• Chẩn đoán sợi quang từ xa

• Tự động phát hiện tốc độ truyền và tốc độ dữ liệu lên tới 12 Mbps

• Bus PROFIBUS không an toàn

• Cảnh báo bằng đầu ra rơle

• Cung cấp cách điện 2 kV

• Bảo vệ phân cực nguồn

• Mở rộng khoảng cách truyền PROFIBUS:

Lên đến 45 km với chế độ đơn (mẫu ICF-1280I-S)

Lên đến 4 km với đa chế độ (mẫu ICF-1280I-M)

• Cấu trúc liên kết vòng điểm, tuyến tính (bus), sao và dự phòng

• Đầu vào nguồn kép để dự phòng

• Nhiệt độ hoạt động rộng từ -40 đến 75°C (dành cho kiểu máy “-T”)

Danh sách kiểm tra gói hàng

Trước khi cài đặt bộ chuyển đổi ICF-1280I, hãy xác minh rằng gói chứa các mục sau:

• Bộ chuyển đổi PROFIBUS sang cáp quang ICF-1280I

• Hướng dẫn cài đặt phần cứng

• Thẻ bảo hành

Kích thước lắp đặt (Đơn vị: mm)

Cảnh báo phóng tĩnh điện!

Để bảo vệ sản phẩm khỏi hư hỏng do phóng tĩnh điện, chúng tôi khuyên bạn nên đeo thiết bị nối đất khi xử lý bộ chuyển đổi sê-ri ICF-1280I

Lắp đặt

Tấm đính kèm ray DIN bằng nhôm phải được cố định vào mặt sau của bộ chuyển đổi ICF-1280I khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm đính kèm thanh ray DIN vào ICF-1280Iconverter, hãy đảm bảo rằng lò xo kim loại cứng được đặt ở phía trên cùng, như thể hiện trong các hình bên dưới.

Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng.

Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới

Để tháo bộ chuyển đổi sê-ri ICF-1280I khỏi thanh ray DIN, chỉ cần làm ngược lại Bước 1 và 2 ở trên

Cáp quang

Gán chân PROFIBUS

Tuyên bố của Ủy ban Truyền thông Liên bang

Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau:

1. Thiết bị này không được gây nhiễu có hại

2. Thiết bị này phải chấp nhận mọi nhiễu sóng nhận được, kể cả nhiễu sóng có thể gây ra hoạt động không mong muốn

Cài đặt Slot Time

Mặc dù các bộ chuyển đổi sê-ri ICF-1280I có thể được kết nối theo các cấu trúc liên kết khác nhau với số lượng lớn thiết bị, nhưng tổng chiều dài cáp và cấu trúc liên kết mạng có thể gây ra độ trễ khung hình. Cần có đủ thời gian khe cắm để ngăn không cho PROFIBUS master hết thời gian chờ. Các kỹ sư được khuyến nghị đặt thời gian rãnh của PROFIBUS master theo các công thức sau

Đối với cấu trúc liên kết tuyến tính và sao:

Slot time = A + B × L + 13 × N

Đối với cấu trúc liên kết vòng dự phòng:

Slot time = A + B × L + C × N

L: Chiều dài của sợi quang tính bằng km.

N: Số lượng bộ chuyển đổi trong hệ thống.

A, B và C: Các tham số được đặt theo các tốc độ truyền khác nhau.

*Để tránh xung đột khung, nên đặt giới hạn thử lại lệnh PROFIBUS ≥ 3 và Slot time < 262128.

Cài đặt công tắc DIP

Có 8 công tắc DIP trên bảng trên cùng của bộ chuyển đổi sê-ri ICF-1280I. Tất cả các công tắc DIP ngoại trừ SW5 đều được đặt ở vị trí TẮT mặc định của nhà sản xuất.

Nếu bộ chuyển đổi ICF-1280I được triển khai ở đầu hoặc cuối cấu trúc liên kết ở chế độ Tuyến tính hoặc Chế độ sao, cổng không sử dụng sẽ bị tắt. Trong những trường hợp như vậy, nên sử dụng bộ chuyển đổi sê-ri ICF-1180I. Vui lòng sử dụng sê-ri ICF-1180I với phiên bản Rev. 1.3 hoặc cao hơn để kết nối với sê-ri ICF-1280I.

Đèn báo LED

Có 7 đèn chỉ báo LED ở mặt trước của bộ chuyển đổi sê-ri ICF-1280I

Khắc phục sự cố Đèn chỉ báo LED và Chẩn đoán sợi quang

Đây là sản phẩm laser/LED loại 1. Đừng nhìn chằm chằm vào chùm tia laze.

Thông số kỹ thuật

Như vậy BKAII đã cùng các bạn tìm hiểu hướng dẫn sử dụng sản phẩm ICF-1280I hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn cài đặt nhanh sê-ri ICF-1180I hãng Moxa
• Hướng dẫn cài đặt MGate 5103 Series hãng MOXA
• Hướng dẫn cài đặt nhanh bộ chuyển đổi RS232/422/485 sang quang sê-ri ICF-1150 hãng Moxa
• Hướng dẫn cài đặt bộ chuyển đổi tín hiệu CAN sang Quang ICF-1170I hãng Moxa

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Sê-ri EDS-G2008-EL/ELP có tổ hợp 8 cổng để đơn giản hóa việc mở rộng mạng. Có hai loại vỏ có sẵn để người dùng lựa chọn tùy thuộc vào yêu cầu của ứng dụng của họ. ELP có vỏ bằng nhựa và EL có vỏ bằng kim loại. Các thiết bị chuyển mạch nhỏ gọn cung cấp giải pháp tiết kiệm chi phí cho các yêu cầu kết nối Ethernet công nghiệp của bạn.

Sê-ri EDS-G2008-EL/ELP cung cấp đầu vào nguồn 12/24/48 VDC và các công tắc có sẵn với dải nhiệt độ hoạt động tiêu chuẩn từ -10 đến 60°C hoặc với dải nhiệt độ hoạt động rộng từ -40 đến 75°C (chỉ có sẵn cho các mẫu –T trong Sê-ri EL).

Các thiết bị chuyển mạch đủ chắc chắn để hoạt động đáng tin cậy trong môi trường công nghiệp khắc nghiệt.

Để cung cấp tính linh hoạt cao hơn để sử dụng với các ứng dụng từ các ngành khác nhau, Sê-ri EDS-G2008-EL/ELP cũng cho phép người dùng bật hoặc tắt chức năng bảo vệ chống bão quảng bá (BSP), Chất lượng dịch vụ (QoS) thông qua các công tắc DIP trên bảng trên cùng.

Có thể dễ dàng lắp đặt các công tắc EDS-G2008-EL/ELP với giá treo DIN-rail cũng như các hộp phân phối. Khả năng gắn thanh ray DIN với đèn chỉ báo LED đảm bảo rằng các công tắc EDS-G2008-EL/ELP plug-and-play đáng tin cậy và dễ sử dụng

Xuyên suốt Hướng dẫn cài đặt nhanh này, chúng tôi sử dụng EDS làm tên viết tắt cho Moxa EtherDevice Switch:

EDS = Moxa EtherDevice Switch

Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động phải tuân theo hai điều kiện sau: (1) Thiết bị này không được gây nhiễu có hại và (2) thiết bị này phải chấp nhận mọi nhiễu nhận được, kể cả nhiễu có thể gây ra các hoạt động không mong muốn

Danh sách kiểm tra gói hàng

EDS của bạn được vận chuyển cùng với các mặt hàng sau.

• Switch Moxa EtherDevice™

• Hướng dẫn cài đặt nhanh (bản in)

• Thẻ bảo hành

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• Tốc độ tự động điều chỉnh 10/100/1000BaseT(X), chế độ full/half duplex, kết nối MDI/MDI-X tự động.

• IEEE 802.3 cho 10BaseT.

• IEEE 802.3u cho 100BaseT(X).

• IEEE 802.3ab cho 1000BaseT(X).

• IEEE 802.3x để kiểm soát luồng.

• IEEE 802.1p cho chức năng ưu tiên lưu lượng Chất lượng dịch vụ (QoS).

• Loại quy trình chuyển đổi lưu trữ và chuyển tiếp.

Độ tin cậy cấp công nghiệp

• Phát bảo vệ chống bão để ngăn các thiết bị mạng bị sập.

Thiết kế chắc chắn

• Dải nhiệt độ hoạt động từ -10 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy “-T”.

• Vỏ máy chắc chắn độ bền cao.

• DIN-rail hoặc khả năng gắn tường

Nguồn điện cho sản phẩm này dự kiến sẽ được cung cấp bởi Bộ nguồn được liệt kê, với đầu ra được đánh dấu LPS và được định mức để cung cấp điện áp từ 12 đến 48 VDC ở mức tối đa là 0,33 A.

Bố cục bảng điều khiển của EDS-G2008-EL/EDS-G2008-ELP

1. Vít nối đất khung gầm

2. Khối đầu cuối cho đầu vào nguồn

3. Công tắc nhúng

4. Đèn LED nguồn

5. Cổng 10/100/1000BaseT(X)

6. Đèn LED cổng 10/100/1000BaseT(X)

7. Số cổng

8. Tên mẫu

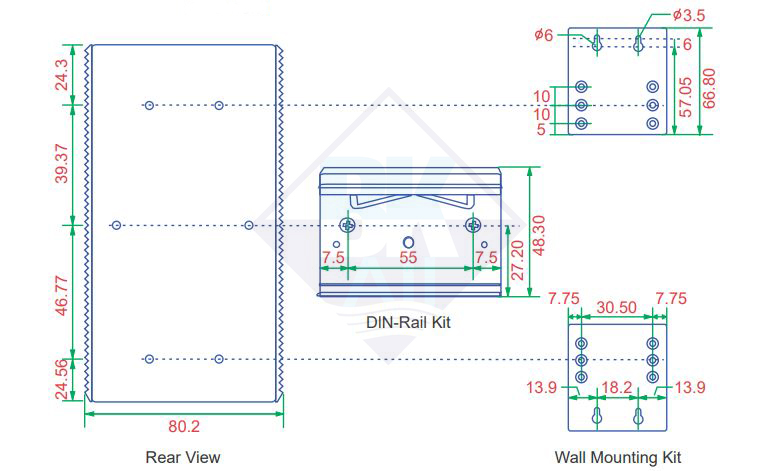

Kích thước lắp đặt

Dòng EDS-G2008-EL

Dòng EDS-G2008-ELP

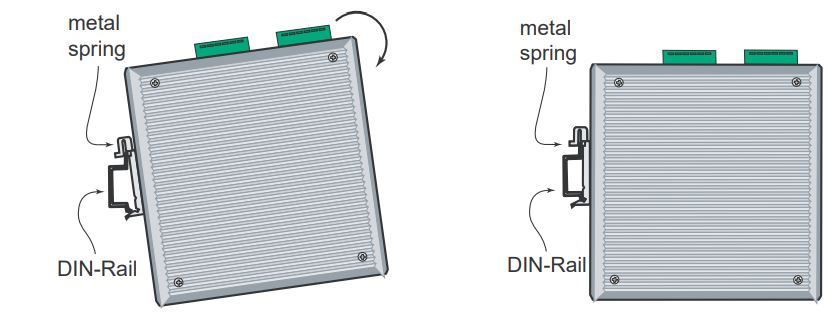

Gắn ray DIN

Khi được vận chuyển, bộ giá treo DIN-rail được cố định vào mặt sau của EDS. Gắn EDS trên thanh ray không bị ăn mòn tuân theo tiêu chuẩn EN 60715.

Phương pháp cài đặt được đề xuất

Bước 1: Chèn mép trên của bộ thanh ray DIN vào thanh ray lắp.

Bước 2: Nhấn thiết bị về phía thanh ray lắp đặt cho đến khi thiết bị khớp vào vị trí. Ngoài ra, bạn có thể sử dụng tuốc nơ vít để gắn vào đáy của bộ thanh ray DIN và kéo xuống

Phương pháp tháo được đề xuất

Bước 1: Kéo chốt trên bộ thanh ray DIN xuống bằng tuốc nơ vít đầu dẹt.

Bước 2: Kéo nhẹ thiết bị về phía trước và nâng lên để tháo thiết bị ra khỏi thanh ray

Khi lắp hoặc tháo thiết bị, vui lòng lắp tuốc nơ vít đầu phẳng vào chốt của kẹp giữ và kéo chốt xuống thay vì đẩy về phía thanh ray DIN khi tháo mô-đun ra khỏi thanh ray.

Nếu bạn muốn thay đổi vị trí của thiết bị trên thanh ray DIN, vui lòng thực hiện theo các bước được minh họa trong hình trên. Đầu tiên, tháo thiết bị bằng tuốc nơ vít đầu phẳng và sau đó lắp lại thiết bị vào vị trí mong muốn. Vui lòng KHÔNG di chuyển trực tiếp thiết bị trên đường ray DIN mà không gỡ cài đặt thiết bị trước.

Nếu thiết bị được sử dụng theo cách không được chỉ định bởi nhà sản xuất, khả năng bảo vệ được cung cấp bởi thiết bị có thể bị suy giảm

Vui lòng sử dụng tuốc nơ vít đầu phẳng với kích thước đầu từ 4 đến 6 mm để lắp hoặc tháo đúng cách

Việc lắp đặt và đảm bảo an toàn cho bất kỳ hệ thống nào kết hợp với thiết bị là trách nhiệm của người lắp ráp hệ thống. Đây là mô-đun loại mở và phải được lắp đặt trong vỏ bọc an toàn có độ cứng cơ học và xếp hạng IP phù hợp

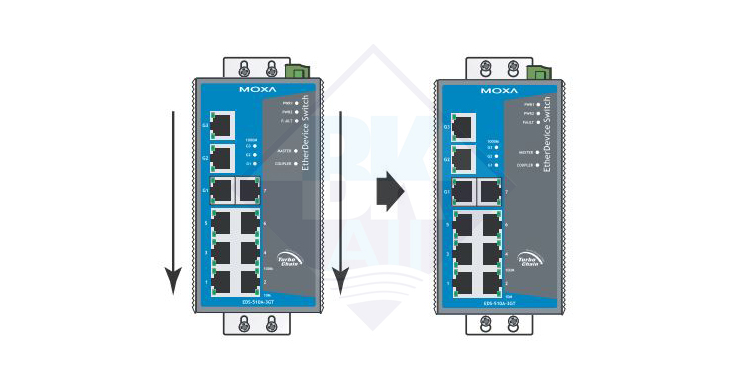

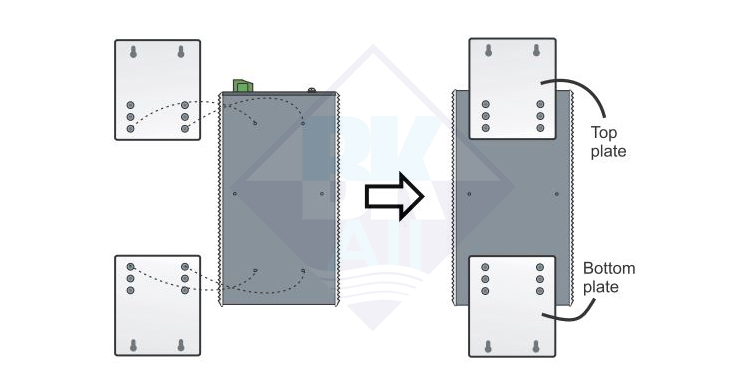

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới

Có hai tùy chọn để lắp đặt: Tùy chọn đầu tiên là móc chốt EDS DIN-rail vào lỗ mở của bộ giá treo tường (xem hình trên) và sau đó gắn bộ giá treo tường lên tường bằng vít. (Tùy chọn khác là thực hiện hai bước này theo thứ tự khác.) Đầu vít phải có đường kính dưới 6,0 mm và trục phải có đường kính dưới 3,5 mm

Trước khi siết chặt vít vào tường, hãy đảm bảo kích thước đầu vít và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường. Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít

Khi các vít đã được cố định vào tường, hãy đưa hai đầu vít xuyên qua các phần lớn của các lỗ hình lỗ khóa, sau đó trượt EDS xuống dưới, như được chỉ định. Siết chặt hai vít để tăng độ ổn định

Các bộ phận bên ngoài bị nóng. Thực hiện các biện pháp phòng ngừa cần thiết nếu cần chạm vào

Yêu cầu về hệ thống dây điện

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi đã tắt nguồn điện hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại.

Các thiết bị này được thiết kế để hoạt động với Điện áp cực thấp an toàn. Vì vậy, chúng chỉ có thể được kết nối với các kết nối điện áp cung cấp và với tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ theo IEC950/EN60950/VDE0805/UL 61010-1/UL 61010-2-201

Đảm bảo ngắt kết nối dây nguồn trước khi cài đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn.

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây.

Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau:

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. LƯU Ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
• Giữ dây đầu vào và dây đầu ra tách biệt.
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất Công tắc thiết bị Moxa Ether

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Phải sử dụng dây dẫn 4 mm2 khi sử dụng kết nối với vít nối đất bên ngoài

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại

Khi sử dụng cáp có vỏ bọc để kết nối hai thiết bị Ethernet, vòng lặp tiếp đất có thể xảy ra nếu vỏ bọc trên cáp tạo ra một đường kết nối tiếp đất bổ sung. Điều này có thể khiến dòng điện tiếp đất chạy qua các cổng Ethernet và làm hỏng thiết bị. Do đó, cáp STP chỉ được nối đất ở một đầu

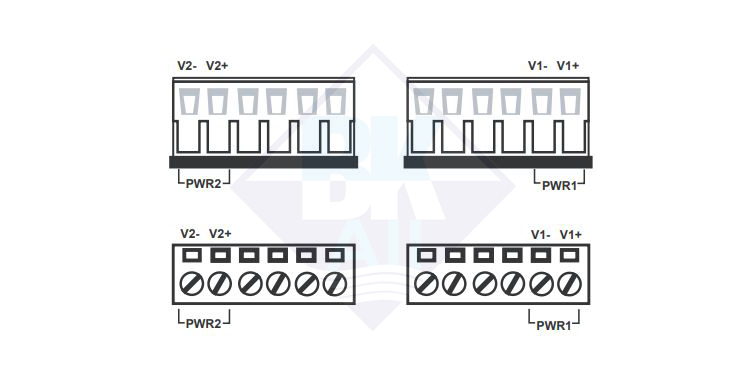

Đi dây điện đầu vào

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 2 hoặc 3 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai đầu vào DC của EDS. Chế độ xem trên cùng và phía trước của một trong các trình kết nối khối đầu cuối được hiển thị ở đây

Bước 1: Cắm dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cực.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Nguồn điện lấy từ các mạch thứ cấp. Các mạch này được ngăn cách với các mạch điện chính bằng một máy biến áp trong đó các cuộn sơ cấp được tách ra khỏi các cuộn thứ cấp bằng hệ thống lắp đặt được gia cố, hệ thống lắp đặt kép hoặc màn chắn được nối với đầu nối của dây dẫn bảo vệ

Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định. Kích thước dây của phích cắm đầu cuối nguồn 28-14 AWG, thắt chặt đến 1,7 in-lbs. Chỉ sử dụng dây dẫn bằng đồng. Cáp được kết nối với các đầu nối dây trường phải có khả năng chịu được ít nhất 105°C

Kết nối truyền thông

Các mẫu EDS-G2008-EL/ELP có Cổng Ethernet 10/100/1000BaseT(X)

Kết nối cổng Ethernet 10/100/1000BaseT(X)

Các cổng 10/100/1000BaseT(X) nằm trên bảng điều khiển phía trước của EDS được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

Dưới đây, hiển thị sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch), đồng thời hiển thị sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo.

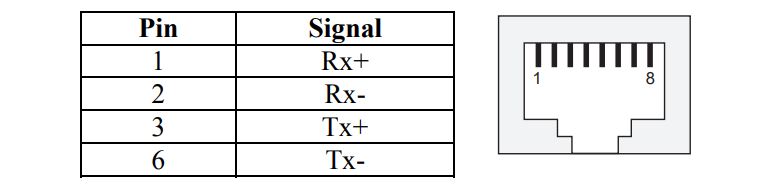

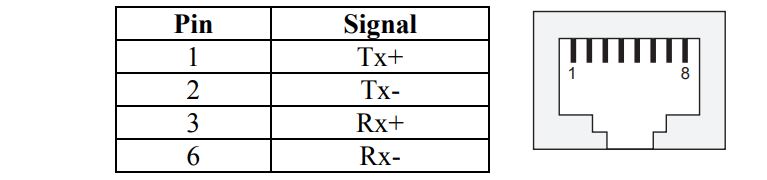

Sơ đồ chân RJ45 10/100BaseT(x)

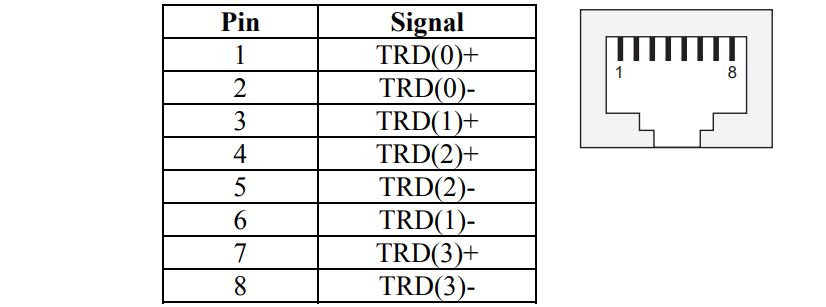

Sơ đồ chân RJ45 1000BaseT(x)

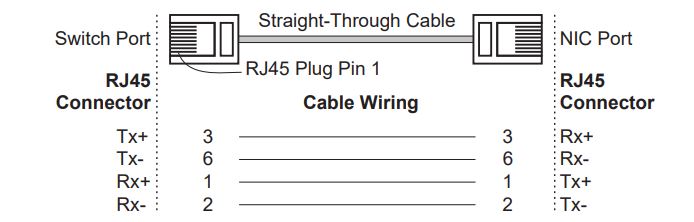

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

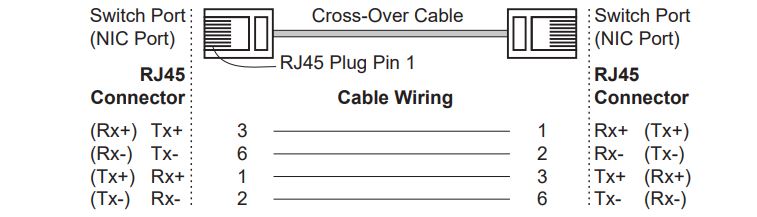

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Cài đặt công tắc DIP

Đèn báo LED

Mặt trước của Moxa EtherDevice Switch chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối EDS với thiết bị Ethernet

Chức năng và chuyển mạch ba tốc độ

Cổng chuyển đổi RJ45 10/100/1000 Mbps của EDS tự động thương lượng với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. EDS là một thiết bị plug-and-play, vì vậy không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì.

Chế độ bán song công/hoàn toàn song công cho các cổng được chuyển đổi RJ45 phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ

Chuyển mạch, lọc và chuyển tiếp

Mỗi khi một gói đến một trong các cổng được chuyển đổi, một quyết định được đưa ra để lọc hoặc chuyển tiếp gói. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giảm bớt phần còn lại của mạng khỏi nhu cầu xử lý chúng. Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên ) được chuyển tiếp đến tất cả các cổng ngoại trừ cổng đến. EDS hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, loại bỏ các gói xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng

Học địa chỉ

Moxa EDS có một bảng địa chỉ có thể chứa tới 4.000 địa chỉ nút, giúp nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm vào hoặc bị xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, EDS sẽ tự động cập nhật các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để ưu tiên các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị rồi bật lại nguồn.

Tự động đàm phán và cảm biến tốc độ

Các cổng Ethernet RJ45 của EDS hỗ trợ độc lập tính năng tự động đàm phán cho tốc độ truyền 10 Mbps, 100 Mbps và 1000 Mbps với hoạt động theo tiêu chuẩn IEEE802.3. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây hoặc 1000 Mb/giây.

Khi cáp RJ45 được kết nối, quá trình tự động thương lượng sẽ diễn ra và sau đó mỗi khi LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mb/giây, 100 Mb/giây hoặc 1000 Mb/giây, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến sự không thống nhất để hoạt động ở mức tốc độ 10 Mbps, 100 Mbps hoặc 1000 Mbps.

Nếu cổng Ethernet RJ45 của EDS được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE802.3

Thông số kỹ thuật

LƯU Ý

• Thiết bị này được thiết kế để sử dụng trong nhà và ở độ cao lên đến 2000 mét.

• Thích hợp lắp đặt trong môi trường ô nhiễm cấp độ 2.

• Làm sạch thiết bị bằng vải khô hoặc ướt mềm.

Như vậy BKAII đã cùng các bạn tìm hiểu hướng dẫn sử dụng EDS-G2008-EL/ELP hãng Moxa, có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn cài đặt phần cứng dòng EDS-316 hãng Moxa
• Hướng dẫn cài đặt MGate 5103 Series hãng MOXA
• Hướng dẫn cài đặt nhanh dòng switch EDS-2005-EL/ELP hãng Moxa
• Hướng dẫn cài đặt dòng switch EDS-518A hãng Moxa

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

IMC-P101 IEEE 802.3af PoE Ethernet-to-fiber media converters của hãng Moxa - Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam

Sê-ri IMC-P101 là bộ chuyển đổi Ethernet sang cáp quang. Nó cung cấp khả năng chuyển đổi phương tiện Ethernet từ 10/100 BaseT(X) sang 100 BaseFX(SC/STconnector). Các bộ chuyển đổi phương tiện này được phân loại là thiết bị nguồn điện (PSE) và khi được sử dụng theo cách này, dòng IMC-P101 cung cấp tới 15,4 watt cho các thiết bị được cấp điện (PD). Có thể sử dụng sê-ri IMC-P101 để cấp nguồn cho các thiết bị được cấp nguồn (PD) tuân thủ IEEE 802.3af, loại bỏ nhu cầu đi dây bổ sung và hỗ trợ IEEE 802.3/802.3u/802.3x với 10/100M, song công hoàn toàn/bán song công và MDI/MDI -X tự động cảm biến để cung cấp giải pháp tổng thể cho mạng Ethernet công nghiệp của bạn.

Sê-ri IMC-P101 bao gồm các mẫu sau:

• IMC-P101-M-SC: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng đa chế độ với đầu nối SC, nhiệt độ hoạt động từ 0 đến 60°C.
• IMC-P101-M-ST: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng đa chế độ với đầu nối ST, nhiệt độ hoạt động từ 0 đến 60°C.
• IMC-P101-S-SC: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng một chế độ với đầu nối SC, nhiệt độ hoạt động từ 0 đến 60°C.
• IMC-P101-S-ST: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng một chế độ với đầu nối ST, nhiệt độ hoạt động từ 0 đến 60°C.
• IMC-P101-M-SC-T: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng đa chế độ với đầu nối SC, nhiệt độ hoạt động -40 đến 75°C.
• IMC-P101-M-ST-T: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng đa chế độ với đầu nối ST, nhiệt độ hoạt động -40 đến 75°C.
• IMC-P101-S-SC-T: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng một chế độ với đầu nối SC, nhiệt độ hoạt động -40 đến 75°C.
• IMC-P101-S-ST-T: Bộ chuyển đổi phương tiện PoE Công nghiệp 10/100BaseT(X) sang 100BaseFX, cổng một chế độ với đầu nối ST, nhiệt độ hoạt động -40 đến 75°C.

Trong suốt Hướng dẫn cài đặt phần cứng này, chúng tôi thường sử dụng IMC làm chữ viết tắt của Moxa Industrial MediaConverter:

IMC = Moxa Industrial Media Converte

Danh sách kiểm tra gói hàng

Moxa PoE Media Converter được vận chuyển cùng với các hạng mục sau.

• Bộ chuyển đổi phương tiện sê-ri IMC-P101.
• Hướng dẫn cài đặt phần cứng (đã in).
• Phiếu bảo hành.

Đặc trưng

• Tự động đàm phán 10/100BaseT(X) và Tự động MDI/MDI-X.
• PoE tương thích IEEE 802.3af.
• Mất nguồn do đầu ra rơle.
• Cung cấp công suất lên tới 15,4W cho các thiết bị được cấp nguồn (PD).
• Hỗ trợ chế độ Store-and-Forward và chế độ Pass Through.
• Phạm vi nhiệt độ hoạt động -40 đến 75°C (mẫu T).
• Đầu vào nguồn VDC kép dự phòng.

Bố cục bảng điều khiển của Sê-ri IMC-P101

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn PWR1/PWR2

3. Lỗ thông hơi tản nhiệt và đầu ra rơ le

4. Công tắc nhúng

5. Đèn LED PWR1 đầu vào nguồn

6. Đèn LED PWR2 đầu vào nguồn

7. Liên kết sợi quang/Đèn LED hoạt động

8. Cổng 100BaseFX (đầu nối ST/SC)

9. Đèn LED chỉ báo PSE

10. 10/100BaseT(X)

11. Đèn LED cổng TP 10 Mbps

12. Đèn LED cổng TP 100 Mbps

13. Tên mẫu

14. Lỗ bắt vít cho bộ giá treo tường

15. Bộ lắp đặt DIN-Rail

Kích thước lắp đặt

Gắn DIN-Rail

Tấm đính kèm DIN-Rail bằng nhôm phải được cố định vào mặt sau của IMC khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm DIN-Railattachment vào IMC, hãy đảm bảo rằng lò xo kim loại cứng được đặt hướng về phía trên, như thể hiện trong các hình bên dưới.

Bước 1: Chèn phần trên cùng của DIN-Rail vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm DIN-Rail sẽ khớp vào vị trí như minh họa bên dưới

Để tháo Bộ chuyển đổi phương tiện công nghiệp Moxa khỏi DIN-Rail, chỉ cần làm ngược lại các bước 1 và 2 ở trên

Treo tường (Tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn Bộ chuyển đổi Moxa PoEMedia lên tường, như minh họa bên dưới.

Bước 1: Tháo tấm đính kèm DIN-Rail bằng nhôm khỏi Moxa PoE MediaConverter, sau đó gắn các tấm giá treo tường, như thể hiện trong sơ đồ bên dưới

Bước 2: Gắn Bộ chuyển đổi phương tiện Moxa PoE lên tường yêu cầu 4 vít. Sử dụng IMC, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Kiểm tra kích thước đầu và cán vít bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm Giá Treo Tường, trước khi vặn vít vào tường. Không vặn hết cỡ các vít chừa một khoảng trống khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít

Bước 3: Sau khi các vít đã được cố định vào tường, hãy đưa bốn đầu vít qua các lỗ mở lớn của các lỗ hình lỗ khóa, sau đó trượt Bộ chuyển đổi Moxa PoEMedia xuống dưới, như chỉ dẫn bên dưới. Siết chặt bốn vít để tăng độ ổn định.

Nối đất Bộ chuyển đổi phương tiện công nghiệp Moxa

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại.

Đi dây các đầu vào nguồn dự phòng

Năm tiếp điểm trên cùng của đầu nối khối đầu cuối 8 tiếp điểm trên bảng dừng của IMC được sử dụng cho hai đầu vào DC của IMC. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Chèn dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết các vít kẹp dây ở mặt trước của đầu nối khối đầu cực.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của IMC

Trước khi kết nối IMC với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định.

Kết nối truyền thông

Các mẫu IMC-P101 có một cổng Ethernet 10/100BaseT(X) và một cổng cáp quang one100BaseFX (đầu nối loại SC hoặc ST)

Kết nối cổng Ethernet 10/100BaseT(X)

Cổng Ethernet 10/100BaseT(X) nằm ở mặt trước của IMC được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

Minh họa bên dưới là sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch) cũng như sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo

Sơ đồ chân cổng RJ45 (8 chân, MDI)

Sơ đồ sơ đồ chân cổng RJ45 (8 chân, MDI-X)

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Kết nối cổng Ethernet 100BaseFX

Khái niệm đằng sau cổng SC và cáp khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Không giống như tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang khác được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn

Tất cả những gì bạn cần nhớ là kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn đang tạo cáp của riêng mình, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2 )

Đây là sản phẩm Laser/LED loại 1. Đừng nhìn chằm chằm vào Tia Laser

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với các nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp khác hoạt động như một bản sao lưu và tự động cung cấp tất cả các nhu cầu về điện của Bộ chuyển đổi phương tiện công nghiệp Moxa

Cài đặt công tắc DIP

(*): Cài đặt công tắc DIP mặc định

Sau khi thay đổi cài đặt công tắc DIP, bạn cần tắt nguồn rồi bật nguồn IMC-P101 để kích hoạt cài đặt mới

Đèn báo LED

Mặt trước của Moxa Industrial Media Converter chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

Thông số kỹ thuật

DIP Switches:

(*): Cài đặt công tắc DIP mặc định.

Cáp quang

Bài viết trên BKAII đã hướng dẫn các bạn sử dụng bộ chuyển đổi IMC-P101 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn lắp đặt Fieldbus Gateway MGate 5111 Series hãng MOXA
• Hướng dẫn cài đặt phần cứng dòng IMC-21A hãng Moxa
• Hướng dẫn sử dụng dòng IMC-101 hãng Moxa
• Hướng dẫn sử dụng dòng IMC-21 hãng Moxa

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

EDS-G308  Switch công nghiệp 8 cổng Ethernet hỗ trợ cổng tốc độ 10/100/1000BaseT(X) Ports (RJ45 connector) của hãng Moxa-Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam

Dòng EDS-G308 được trang bị 8 cổng Gigabit Ethernet và tối đa 2 cổng cáp quang, lý tưởng cho các ứng dụng yêu cầu băng thông cao. Sê-ri EDS-G308 cung cấp giải pháp tiết kiệm cho kết nối Gigabit Ethernet công nghiệp của bạn và chức năng cảnh báo chuyển tiếp tích hợp sẽ cảnh báo cho người bảo trì khi xảy ra sự cố mất điện hoặc gãy cổng. Ngoài ra, các công tắc DIP 4 chân có thể được sử dụng để định cấu hình các tính năng sau: bảo vệ chống bão phát sóng (BSP), tốc độ khung hình khổng lồ (Jumbo) và tiết kiệm năng lượng IEEE 802.3az. Sê-ri EDS-G308 bao gồm 2 mẫu: một mẫu có dải nhiệt độ hoạt động từ -10 đến 60°C và mẫu còn lại có dải nhiệt độ hoạt động mở rộng từ -40 đến 75°C. 2 mẫu này đã vượt qua bài kiểm tra chạy thử 100% để đảm bảo rằng chúng đáp ứng các nhu cầu đặc biệt của điều khiển tự động hóa công nghiệp. Có thể dễ dàng lắp đặt sê-ri EDS-G308 với DIN-Railmounting cũng như hộp phân phối.

Xuyên suốt Hướng dẫn cài đặt phần cứng này, chúng tôi sử dụng EDS làm từ viết tắt của Moxa EtherDevice Switch:

EDS = Moxa EtherDevice Switch

Danh sách kiểm tra gói hàng

EDS của bạn được vận chuyển cùng với các mặt hàng sau.

• Công tắc Moxa EtherDevice™

• Hướng dẫn cài đặt nhanh (bản in)

• Thẻ bảo hành

• Nắp bảo vệ cho các cổng không sử dụng

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 10/100/1000BaseT(X) (RJ45), tốc độ thương lượng tự động, chế độ song công F/H và kết nối MDI/MDI-X tự động, khe cắm 100/1000 BaseSFP.
• IEEE 802.3/802.3u/802.3ab/802.3z/802.3x.
• Loại quy trình chuyển mạch Lưu trữ và Chuyển tiếp, 8K mục nhập địa chỉ MAC.

Độ tin cậy và hiệu quả cấp công nghiệp

• Báo động mất điện, đứt cổng bằng ngõ ra rơle
• Đầu vào nguồn kép 12/24/48 VDC dự phòng
• Cài đặt Ethernet tiết kiệm năng lượng IEEE 802.3az bằng công tắc DIP
• Bảo vệ bão phát sóng và cài đặt khung jumbo bằng công tắc DIP

Thiết kế chắc chắn

• Phạm vi nhiệt độ hoạt động từ -10 đến 60°C hoặc nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy “T”
• IP30, vỏ chắc chắn độ bền cao
• Khả năng lắp đặt thanh ray DIN hoặc bảng điều khiển

Bố cục bảng điều khiển của EDS-G308/EDS-G308-2SFP

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle

3. Đèn LED PWR1 đầu vào nguồn

4. Đèn LED PWR2 đầu vào nguồn

5. Đèn LED báo lỗi

6. Đèn LED 10/100 Mbps của cổng TP

Đèn LED 1000 Mbps của cổng TP

Đèn LED 100/1000 Mbps của cổng SFP

(Hổ phách: 100M; Xanh lục: 1000M)

7. Số cổng

8. Cổng 10/100/1000BaseT(X)

9. Khe SFP 100/1000Base

10. Tên mẫu

11. Công tắc nhúng

12. Lỗ tản nhiệt

13. Lỗ bắt vít cho bộ giá treo tường

14. Bộ ray DIN

Kích thước lắp đặt

Gắn DIN-Rail

Tấm gắn ray DIN bằng nhôm đã được cố định vào bảng mặt sau của EDS khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn thanh ray DIN, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng, như thể hiện trong các hình bên dưới.

Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới

Để tháo DIN-rail khỏi EDS, chỉ cần làm ngược lại các Bước 1 và 2.

Để đảm bảo lắp đặt đúng cách, vui lòng chèn DIN-rail bên dưới lò xo kim loại

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới.

Bước 1: Tháo tấm gắn thanh ray DIN bằng nhôm ra khỏi bảng điều khiển phía sau của EDS, sau đó gắn các tấm giá treo tường, như thể hiện trong hình

Bước 2: Gắn EDS lên tường cần 4 vít. Sử dụng công tắc, có gắn các tấm giá treo tường, làm kim chỉ nam để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính tối thiểu 6,0 mm và các trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi siết chặt vít vào tường, hãy đảm bảo kích thước đầu vít và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường

Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít.

Bước 3: Sau khi các vít được cố định vào tường, hãy luồn bốn đầu vít qua các phần lớn của lỗ khóa khẩu độ hình chữ nhật, sau đó trượt EDS xuống dưới, như được chỉ định. Siết chặt bốn vít để tăng độ ổn định.

Thông tin vị trí nguy hiểm

Mô hình/Đánh giá	Sản phẩm Điện áp cung cấp định mức và dòng điện EDS-G308, EDS-G308-T 12-48 VDC, Class 2, Maximum 0.8 A EDS-G308-2SFP, EDS-G308-2SFP-T 12-48 VDC, Class 2, Maximum 0.9 A Đầu ra rơle: 24 VDC, 1 A, tải điện trở.
Số seri
Thông tin ATEX	DEMKO 10 ATEX 0917324X Ex nA nC IIC T4 Gc Phạm vi môi trường: -40°C ≤ Tamb ≤ 75°C (Với -T) Phạm vi môi trường: -10°C ≤ Tamb ≤ 60°C (Không có -T) Cảnh báo: không tách rời khi được cấp năng lượng Nhiệt độ cáp định mức ≥ 90°C
Địa chỉ của nhà sản xuất	No. 1111, Heping Rd., Bade Dist., Taoyuan City 334004, Taiwan
Tiêu chuẩn và Chứng nhận	EN 60079-0:2012+A11:2013 EN 60079-15:2010/

Điều kiện sử dụng an toàn

• Bảo vệ quá độ phải được cung cấp để giới hạn điện áp định mức cực đại ở mức tối đa là 140% điện áp định mức cực đại.
• Khi người dùng cuối đang cung cấp các mô-đun Truyền thông SFP Quang học, những mô-đun này chỉ được giới hạn ở Laser Loại 1.
• Thiết bị chỉ được sử dụng trong khu vực không quá ô nhiễm cấp độ 2, như được định nghĩa trong EN 60664-1.
• Thiết bị phải được lắp đặt trong vỏ IP 54 theo tiêu chuẩn EN 60079-15 và chỉ có thể tiếp cận được bằng cách sử dụng công cụ

Yêu cầu về hệ thống dây điện

Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn thích hợp được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo bạn đang sử dụng đúng điện áp. Không sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm. Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 2014/35/EU và 2014/30/EU

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc chung là hệ thống dây điện có đặc tính điện tương tự nhau có thể được nhóm lại với nhau.
• Giữ dây đầu vào và dây đầu ra tách biệt.
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.

Nối đất Moxa EtherDevice Switch

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại. Chúng tôi khuyên bạn nên sử dụng loại cáp AWG tối thiểu. 18 để nối đất EDS-G308

Nối dây báo động Liên hệ

Tiếp điểm báo động bao gồm hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của EDS. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Trong phần này, chúng tôi giải thích ý nghĩa của hai tiếp điểm được sử dụng để kết nối Báo động Liên hệ

LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây nối với tiếp điểm Sự cố gây hở mạch khi:

1. EDS bị mất nguồn từ một trong các đầu vào nguồn DC. HOẶC

2. Công tắc PORT ALARM DIP cho một trong các cổng được đặt thành BẬT, nhưng cổng không được kết nối đúng cách.

Nếu cả hai điều kiện này không được thỏa mãn, mạch Sự cố sẽ bị đóng

Đi dây các đầu vào nguồn dự phòng

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho hai đầu vào AC/DC của EDS. Chế độ xem trên cùng và phía trước của một trong các trình kết nối khối đầu cuối được hiển thị ở đây

Bước 1: Chèn các dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng, hãy sử dụng tuốc nơ vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đấu dây.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định. Chúng tôi khuyên bạn nên sử dụng dây dẫn bằng đồng với loại cáp -AWG 18-24 và các đầu nối cáp loại chốt tương ứng. Ngoài ra, dây phải có khả năng chịu được ít nhất 105°C. Dây phải có thể chịu được ít nhất 105°C và giá trị mô-men xoắn phải là 4,5 lb-in (0,51 N-m). Chỉ nên có một dây dẫn riêng lẻ trong một điểm kẹp

Kết nối truyền thông

Switch EDS-G308 có 2 loại cổng giao tiếp:

• Cổng Ethernet 10/100/1000BaseT(X)

• Kết hợp cổng cáp quang 10/100/1000T(X) Ethernet hoặc 100/1000BaseSFP

Kết nối cổng Ethernet 10/100/1000BaseT(X)

Các cổng 10/100/1000BaseT(X) nằm trên bảng điều khiển phía trước của Moxa EtherDevice Switch được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng sẽ chọn cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (loại NIC hoặc HUB/Switch-type) được kết nối với cổng.

Trong phần tiếp theo, chúng tôi cung cấp sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo

Sơ đồ chân RJ45 10 /100Base T(x)

Sơ đồ chân 1000BaseT RJ45

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Cổng cáp quang 100/1000BaseSFP (mini-GBIC)

Các cổng Fiber trên sê-ri EDS-G308 là các khe cắm loại SFP, yêu cầu bộ thu phát sợi quang mini-GBIC 100M hoặc 1G để hoạt động bình thường. Moxa cung cấp các mô hình thu phát hoàn chỉnh cho các yêu cầu về khoảng cách khác nhau.

Khái niệm về cổng và cáp LC khá đơn giản. Giả sử bạn đang kết nối thiết bị I và II. Không giống như tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bị I sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bị II sang thiết bị I, để truyền song công hoàn toàn.

Hãy nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng Rx (nhận) của thiết bị II và cổng Rx (nhận) của thiết bị I với cổng Tx (truyền) của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai bên của cùng một đường thẳng bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn trực tiếp khác hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS

Liên hệ báo động

Moxa EtherDevice Switch có một Liên hệ báo động nằm trên bảng điều khiển trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn Tiếp điểm Cảnh báo với hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm, hãy xem phần Đi dây cho Tiếp điểm Cảnh báo trên trang 7. Tình huống không điển hình sẽ là kết nối mạch Sự cố với đèn cảnh báo nằm trong phòng điều khiển. Đèn có thể được thiết lập để bật khi phát hiện lỗi.

Tiếp điểm báo động có hai đầu cuối tạo thành mạch Lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào Tiếp điểm lỗi tạo thành mạch hở khi (1) EDS bị mất điện từ một trong các đầu vào nguồn DC hoặc (2) một trong các cổng mà công tắc DIP PORT ALARM tương ứng được đặt thành BẬT, không được kết nối đúng cách

Nếu cả hai điều kiện này không xảy ra, mạch Lỗi sẽ bị đóng.

Cài đặt công tắc DIP

Cài đặt mặc định cho mỗi công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt công tắc DIP về vị trí BẬT

Để chủ động cập nhật cài đặt công tắc DIP, hãy tắt nguồn rồi bật nguồn EDS

Đèn báo LED

Mặt trước của Moxa EtherDevice Switch chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp nối thẳng hoặc cáp chéo để kết nối EDS với thiết bị Ethernet

Chức năng và chuyển mạch ba tốc độ

Cổng chuyển mạch RJ45 10/100/1000 Mbps của EDS tự động thương lượng với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. EDS là một thiết bị plug-and-play, vì vậy không cần cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì.

Chế độ bán song công/hoàn toàn song công cho các cổng được chuyển đổi RJ45 phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ.

Tự động đàm phán và cảm biến tốc độ

Các cổng Ethernet RJ45 của EDS hỗ trợ độc lập tính năng tự động đàm phán cho tốc độ truyền 10 Mbps, 100 Mbps và 1000 Mbps, hoạt động theo tiêu chuẩn IEEE802.3.

Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây hoặc 1000 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi lần LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10 Mbps, 100 Mbps hoặc 1000 Mbps với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến việc không đồng ý hoạt động ở tốc độ 10 Mbps, 100 Mbps hoặc 1000 Mbps.

Nếu cổng Ethernet RJ45 của EDS được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE802.3.

Thông số kỹ thuật

Như vậy BKAII đã cùng các bạn tìm hiểu về cách sử dụng dòng sản phẩm EDS-G308 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn cài đặt phần cứng dòng EDS-316 hãng Moxa
• Hướng dẫn cài đặt phần cứng switch EDS-G205 hãng Moxa
• Hướng dẫn cài đặt nhanh dòng switch EDS-2005-EL/ELP hãng Moxa
• Hướng dẫn cài đặt dòng switch EDS-518A hãng Moxa

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

EDS-G205 Switch công nghiệp 5 cổng Ethernet hỗ trợ  tốc độ 10/100/1000BáseT(X)  của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam. EDS-G205 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng...

Sê-ri EDS-G205 được trang bị 5 cổng Gigabit Ethernet, làm cho nó trở thành giải pháp kinh tế và lý tưởng cho các ứng dụng Gigabit Ethernet băng thông cao, đòi hỏi khắt khe. Ngoài ra, chức năng cảnh báo rơle tích hợp sẽ cảnh báo cho người quản trị hệ thống khi xảy ra sự cố mất điện hoặc ngắt cổng. Sê-ri EDS-G205 bao gồm 2 mẫu: một mẫu có dải nhiệt độ hoạt động từ 0 đến 60°C và mẫu còn lại có dải nhiệt độ hoạt động mở rộng từ -40 đến 75°C. Hai mẫu này đã vượt qua bài kiểm tra chạy thử 100% để đảm bảo rằng chúng đáp ứng các nhu cầu đặc biệt của điều khiển tự động hóa công nghiệp. Có thể dễ dàng lắp đặt sê-ri EDS-G205 với giá đỡ DIN-Rail cũng như hộp phân phối

Xuyên suốt Hướng dẫn cài đặt phần cứng này, chúng tôi sử dụng EDS làm từ viết tắt của Moxa EtherDevice Switch:

EDS = Moxa EtherDevice Switch

Danh sách kiểm tra gói hàng

EDS của bạn được vận chuyển cùng với các mặt hàng sau.

• Switch Moxa EtherDevice™
• Hướng dẫn cài đặt phần cứng
• Sổ bảo hành sản phẩm Moxa

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 10/100/1000BaseT(X) (RJ45), tốc độ thương lượng tự động, chế độ song công F/H
• IEEE 802.3/802.3u/802.3ab.
• Loại quy trình chuyển đổi Lưu trữ và Chuyển tiếp, 8K mục nhập địa chỉ MAC.

Độ tin cậy cấp công nghiệp

• Mất điện, báo ngắt cổng bằng ngõ ra rơle
• Đầu vào nguồn kép 12/24/48VDC dự phòng

Thiết kế chắc chắn

• Phạm vi nhiệt độ hoạt động từ 0 đến 60°C hoặc hoạt động kéo dài nhiệt độ từ -40 đến 75°C đối với kiểu máy (-T)
• IP30, vỏ chắc chắn có độ bền cao
• DIN-Rail hoặc khả năng gắn bảng điều khiển

Bố cục bảng điều khiển của EDS-G205

1. Vít nối đất

2. Khối đấu dây cho đầu vào nguồn (PWR1, PWR2) và đầu ra rơle

3. Đèn LED PWR1 đầu vào nguồn

4. Đèn LED PWR2 đầu vào nguồn

5. Đèn LED báo lỗi

6. Đèn LED 10/10/1000 Mbps của cổng TP

7. Số cổng

8. Cổng 10/100/1000BaseT(X)

9. Tên mẫu

10. Công tắc DIP

11. Lỗ tản nhiệt

12. Lỗ bắt vít cho bộ giá treo tường

13. Bộ ray DIN

Kích thước lắp đặt (đơn vị = mm)

Gắn DIN-Rail

Tấm gắn ray DIN bằng nhôm đã được cố định vào mặt sau của EDS khi bạn lấy nó ra khỏi hộp. Nếu bạn cần gắn lại tấm gắn thanh ray DIN, hãy đảm bảo rằng lò xo kim loại cứng nằm ở phía trên cùng, như thể hiện trong các hình bên dưới.

Bước 1: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới lò xo kim loại cứng

Bước 2: Bộ phận đính kèm thanh ray DIN sẽ khớp vào vị trí như minh họa bên dưới

Để tháo DIN-rail khỏi EDS, chỉ cần làm ngược lại các Bước 1 và 2

Gắn tường (tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn EDS lên tường, như minh họa bên dưới

Bước 1: Tháo tấm gắn ray DIN bằng nhôm khỏi bảng điều khiển phía sau của EDS, sau đó gắn các tấm giá treo tường, như thể hiện trong hình

Bước 2: Gắn EDS lên tường cần 4 vít. Sử dụng công tắc, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính nhỏ hơn 6,0 mm và trục phải có đường kính nhỏ hơn 3,5 mm

Trước khi siết vít vào tường, hãy đảm bảo kích thước đầu và thân vít phù hợp bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của Tấm treo tường

Không vặn hết cỡ các vít chừa khoảng 2 mm để có khoảng trống cho bảng giá treo tường trượt vào giữa tường và các vít

Bước 3: Sau khi các vít được cố định vào tường, hãy luồn bốn đầu vít qua các phần lớn của lỗ khóa hình lỗ khóa, sau đó trượt EDS xuống dưới, như được chỉ ra. Siết chặt bốn vít để tăng độ ổn định

Yêu cầu về hệ thống dây điện

Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn thích hợp được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo rằng bạn đang sử dụng đúng điện áp. Không sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm. Các thiết bị này phải được cung cấp bởi nguồn AELV như được định nghĩa trong Chỉ thị điện áp thấp 2006/95/EC và 2004/108/EC

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau:

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải cắt nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc dây liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc tính tín hiệu khác nhau nên được định tuyến riêng.
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có đặc tính điện tương tự có thể được bó lại với nhau.
• Giữ dây đầu vào và dây đầu ra tách biệt.
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất Moxa EtherDevice Switch

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt, chẳng hạn như bảng kim loại

Nối dây báo động Liên hệ

Tiếp điểm báo động bao gồm hai tiếp điểm ở giữa của khối đầu cuối trên bảng trên cùng của EDS. Bạn có thể tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ tiếp nhận khối đầu cuối. Trong phần này, chúng tôi giải thích ý nghĩa của hai liên hệ được sử dụng để kết nối Liên hệ báo động

LỖI: Hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm được sử dụng để phát hiện cả lỗi nguồn và lỗi cổng. Hai dây nối với tiếp điểm Sự cố gây hở mạch khi:

1. EDS bị mất nguồn từ một trong các đầu vào nguồn DC. HOẶC

2. Công tắc PORT ALARM DIP cho một trong các cổng được đặt thành BẬT, nhưng cổng không được kết nối đúng cách.

Nếu cả hai điều kiện này không được thỏa mãn, mạch Sự cố sẽ bị đóng

Đi dây các đầu vào nguồn dự phòng

Hai tiếp điểm trên cùng và hai tiếp điểm dưới cùng của đầu nối khối đầu cuối 6 tiếp điểm trên bảng trên cùng của EDS được sử dụng cho các đầu vào DC của EDS. Mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Chèn các dây DC âm/dương vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng ra, hãy sử dụng tuốc-nơ-vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh của đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS

Trước khi kết nối EDS với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định

Kết nối truyền thông

Các mẫu EDS-G205 có 5 cổng Ethernet 10/100/1000BaseT(X)

Kết nối cổng Ethernet 10/100/1000BaseT(X)

Các cổng 10/100/1000BaseT(X) nằm trên bảng mặt trước của Moxa EtherDevice Switch được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng sẽ chọn cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó, các đầu nối của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (NIC). -type orHUB/Switch-type) được kết nối với cổng.

Trong phần tiếp theo, chúng tôi cung cấp sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo

Sơ đồ chân RJ45 10 /100Base T(x)

Sơ đồ chân 1000BaseT RJ45

Đi dây cáp thẳng RJ45 (8 chân) đến RJ45 (8 chân)

Đi dây cáp chéo RJ45 (8 chân) đến RJ45 (8 chân)

Đầu vào nguồn dự phòng

Cả hai đầu vào nguồn có thể được kết nối đồng thời với các nguồn điện DC trực tiếp. Nếu một nguồn điện bị hỏng, nguồn điện trực tiếp khác hoạt động như một nguồn dự phòng và tự động cung cấp tất cả các nhu cầu năng lượng của EDS

Liên hệ báo động

Moxa EtherDevice Switch có một Tiếp điểm báo động nằm ở bảng trên cùng. Để biết hướng dẫn chi tiết về cách kết nối dây nguồn Tiếp điểm báo động với hai tiếp điểm ở giữa của đầu nối khối đầu cuối 6 tiếp điểm, hãy xem phần Đi dây cho Tiếp điểm báo động trên trang 6. A kịch bản điển hình sẽ là kết nối mạch Sự cố với đèn cảnh báo đặt trong phòng điều khiển. Đèn có thể được thiết lập để bật khi phát hiện lỗi.

Tiếp điểm báo động có hai đầu cuối tạo thành mạch Lỗi để kết nối với hệ thống báo động. Hai dây được gắn vào các tiếp điểm Lỗi tạo thành mạch hở khi (1) EDS bị mất nguồn từ một trong các đầu vào nguồn DC hoặc (2) một trong các cổng mà công tắc DIP PORT ALARM tương ứng được đặt thành BẬT, không được được kết nối đúng cách.

Nếu cả hai điều kiện này không xảy ra, mạch Sự cố sẽ bị đóng

Cài đặt công tắc DIP

Cài đặt mặc định cho mỗi công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt công tắc DIP sang vị trí BẬT

Để chủ động cập nhật cài đặt công tắc DIP, hãy tắt nguồn rồi bật nguồn EDS

Đèn báo LED

Mặt trước của Moxa EtherDevice Switch chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100/1000BaseT(X) của EDS với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng cáp thẳng hoặc cáp chéo để kết nối EDS với các thiết bị Ethernet

Chức năng và chuyển mạch ba tốc độ

Cổng chuyển mạch RJ45 10/100/1000 Mbps của EDS tự động đàm phán với thiết bị được kết nối để có tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. EDS là một thiết bị plug-and-play, do đó không yêu cầu cấu hình phần mềm khi cài đặt hoặc trong quá trình bảo trì.

Chế độ bán song công/hoàn toàn song công cho các cổng được chuyển đổi RJ45 phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ

Tự động đàm phán và cảm biến tốc độ

Các cổng Ethernet RJ45 của EDS hỗ trợ độc lập tự động đàm phán cho tốc độ truyền 10 Mbps, 100 Mbps và 1000 Mbps, hoạt động theo tiêu chuẩn IEEE802.3.

Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây hoặc 1000 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp RJ45 được thực hiện và sau đó mỗi khi LINK được bật. EDS quảng cáo khả năng sử dụng tốc độ truyền 10Mbps, 100 Mbps hoặc 1000 Mbps với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo tương tự. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến thỏa thuận hoạt động ở tốc độ 10Mbps, 100 Mbps hoặc 1000 Mbps.

Nếu cổng Ethernet RJ45 của EDS được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE802.3.

Thông số kỹ thuật

Như vậy BKAII đã cùng các bạn tìm hiểu về cách sử dụng sản phẩm EDS-G205 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn cài đặt phần cứng dòng EDS-316 hãng Moxa
• Hướng dẫn cài đặt MGate 5103 Series hãng MOXA
• Hướng dẫn cài đặt nhanh dòng switch EDS-2005-EL/ELP hãng Moxa
• Hướng dẫn cài đặt dòng switch EDS-518A hãng Moxa

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

EDS-G512E-8PoE-4GSFP Switch công nghiệp Ethernet với 8 cổng 10/100/1000BaseT PoE/PoE +, 4 khe cắm 100/1000BaseSFP của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam

Danh sách kiểm tra gói hàng

• EDS-G512E-8PoE được vận chuyển cùng với các hạng mục sau.
• 1 bộ chuyển mạch Ethernet EDS-G512E-8PoE-4GSFP hoặc EDS-G512E-8PoE-4GSFP-T
• Hướng dẫn cài đặt phần cứng
• CD tài liệu và phần mềm
• Giấy bảo hành sản phẩm Moxa
• Cáp USB
• Nắp bảo vệ cho các cổng không sử dụng

Đặc trưng

• Lên đến 8 cổng 10/100/1000BaseT(X) và 4 cổng 100/1000BaseSFP
• Lên đến 8 cổng chuẩn IEEE 802.3af và IEEE 802.3at PoE+
  • Công suất 36 watt trên mỗi cổng PoE+ ở chế độ năng lượng cao
  • Chức năng quản lý nguồn PoE thông minh
• Hoạt động với tải PoE+ đầy đủ 240 watt ở -40 đến 75°C
• Turbo Ring và Turbo Chain (thời gian khôi phục < 20 ms @ 250 thiết bị chuyển mạch), RSTP/STP và MSTP để dự phòng mạng
• TACACS+, SNMPv3, IEEE 802.1X, HTTPS và SSH để tăng cường bảo mật mạng
• Quản lý mạng dễ dàng bằng trình duyệt web, CLI, bảng điều khiển nối tiếp USB, ABC-02-USB, MXview, MXconfig và tiện ích Windows

Bảng điều khiển của Sê-ri EDS-G512E-8PoE

Bảng điều khiển phía trước

1. Đèn báo LED 1000BaseT(X)

2. Đèn báo LED 10/100BaseT(X)

3. Cổng 10/100/1000BaseT(X)

Cổng 1 đến 8

4. Đèn LED trạng thái hệ thống:

• ĐÈN LED báo TRẠNG THÁI

• Đèn báo LED PWR1

• Đèn báo LED PWR2

• ĐÈN LED báo LỖI

• Đèn LED chỉ báo MSTR/HEAD

• Chỉ báo đèn LED CPLR/ĐUÔI

5. Cổng lưu trữ USB

6. Đèn LED báo cổng SFP

Cổng 9 đến 12

7. Khe cắm 100/1000BaseSFP

8. Tên

9. SmartPoE LED chỉ báo cổng PoE+

Bảng trên cùng

1. Nút đặt lại

2. Cổng bảng điều khiển USB

3. Công tắc DIP cho Turbo Ring, Ring Master và Ring Coupler

4. Vít nối đất

5. Khối đấu dây 4 chân cho đầu vào kỹ thuật số và đầu vào nguồn 2

6. Hộp đấu dây 4 chân cho đầu ra rơle và đầu vào nguồn 1

Bảng điều khiển phía sau

1. Lỗ bắt vít cho bộ giá treo tường

2. Bộ giá treo DIN-rail

Kích thước lắp đặt

Gắn DIN-Rail

Bộ thanh ray DIN bằng kim loại được cố định vào mặt sau của sê-ri EDS-G512E-8PoE khi bạn lấy nó ra khỏi hộp. Gắn sê-ri EDS-G512E-8PoE trên các ray gắn không bị ăn mòn đáp ứng tiêu chuẩn EN 60715.

Cài đặt

Bước 1: Lắp mép trên của thanh ray DIN vào bộ gá thanh ray DIN

Bước 2: Ấn sê-ri EDS-G512E-8PoE về phía thanh ray DIN cho đến khi nó khớp vào vị trí

Tháo

Bước 1: Kéo chốt trên bộ giá đỡ bằng tuốc nơ vít.

Bước 2 & 3: Kéo nhẹ sê-ri EDS-G512E-8PoE về phía trước và nhấc lên để tháo nó ra khỏi thanh ray DIN.

Treo tường (Tùy chọn)

Đối với một số ứng dụng, bạn sẽ thấy thuận tiện khi gắn dòng Moxa EDS-G500E lên tường, như thể hiện trong hình minh họa sau:

Bước 1: Tháo tấm gắn thanh ray DIN bằng nhôm ra khỏi bảng điều khiển phía sau của sê-ri EDS-G512E-8PoE, sau đó gắn các tấm giá treo tường bằng vít M3, như thể hiện trong hình bên phải.

Bước 2: Việc gắn sê-ri EDS-G512E-8PoE lên tường cần có 4 vít. Sử dụng sê-ri EDS-G512E-8PoE, có gắn các tấm giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Đầu vít phải có đường kính dưới 6,0 mm và trục phải có đường kính dưới 3,5 mm

Trước khi siết vít vào tường, đảm bảo kích thước đầu và thân vít phù hợp bằng cách đưa vít qua một trong các lỗ hình lỗ khóa của Tấm treo tường. Không vặn hết cỡ các vít chừa khoảng 2 mm để có chỗ trượt bảng điều khiển giá treo tường giữa tường và các vít

Bước 3: Sau khi các vít đã được cố định vào tường, hãy luồn bốn đầu vít qua các phần rộng của lỗ khóa hình lỗ khóa, sau đó trượt EDS-G512E-8PoE xuống dưới, như được chỉ ra trong hình bên phải. Siết chặt bốn vít để ổn định hơn

Yêu cầu về hệ thống dây điện

Không ngắt kết nối các mô-đun hoặc dây điện trừ khi nguồn điện đã bị tắt hoặc khu vực được biết là không nguy hiểm. Các thiết bị chỉ có thể được kết nối với điện áp cung cấp được hiển thị trên tấm loại. Các thiết bị được thiết kế để hoạt động với Điện áp cực thấp an toàn. Do đó, chúng chỉ có thể được kết nối với các kết nối điện áp nguồn và với tiếp điểm tín hiệu với Điện áp cực thấp an toàn (SELV) tuân thủ theo tiêu chuẩn IEC950/EN60950/ VDE0805

Đơn vị này là một loại tích hợp. Khi thiết bị được lắp đặt trong một thiết bị khác, thiết bị bao quanh thiết bị phải tuân thủ quy định về vỏ chống cháy IEC 60950/EN60950 (hoặc quy định tương tự).

Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây Moxa EtherDevice Switch của bạn. Tính toán dòng điện tối đa có thể có trong mỗi dây nguồn và dây thông thường. Tuân thủ tất cả các mã điện quy định dòng điện tối đa cho phép đối với từng cỡ dây. Nếu dòng điện vượt quá định mức tối đa, dây dẫn có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Vui lòng đọc và làm theo các hướng dẫn sau:

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc dây thông tin liên lạc và dây nguồn qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau
• Bạn nên tách dây đầu vào khỏi dây đầu ra
• Chúng tôi khuyên bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống

Nối đất Dòng Moxa EDS-G512E-8PoE

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị. Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại

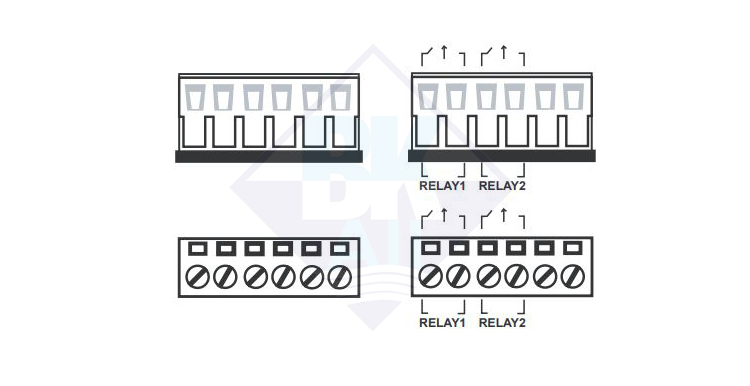

Đấu dây tiếp điểm rơle

Sê-ri EDS-G512E-8PoE có một bộ đầu ra rơle. Tiếp điểm rơle này sử dụng hai tiếp điểm của khối đầu cuối trên bảng EDS-G512E-8PoE'stop. Tham khảo phần tiếp theo để biết hướng dẫn chi tiết về cách kết nối dây với đầu nối khối đầu cuối và cách gắn đầu nối khối đầu cuối vào bộ thu của khối đầu cuối. Trong phần này, chúng tôi minh họa ý nghĩa của hai tiếp điểm được sử dụng để kết nối tiếp điểm rơle.

LỖI: Hai tiếp điểm của đầu nối khối đầu cuối 6 chân được sử dụng để phát hiện các sự kiện do người dùng định cấu hình. Hai dây được gắn với các tiếp điểm lỗi tạo thành một mạch hở khi một sự kiện do người dùng cấu hình được kích hoạt. Nếu sự kiện do người dùng cấu hình không xảy ra, mạch lỗi vẫn đóng.

Đi dây các đầu vào nguồn dự phòng

Sê-ri EDS-G512E-8PoE có hai bộ đầu vào nguồn, đầu vào nguồn 1 và đầu vào nguồn 2. Hình ảnh mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị tại đây

Bước 1: Chèn các dây DC âm/dương lần lượt vào các cực V-/V+.

Bước 2: Để giữ cho dây DC không bị lỏng ra, hãy sử dụng tuốc-nơ-vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS-G512E-8PoE

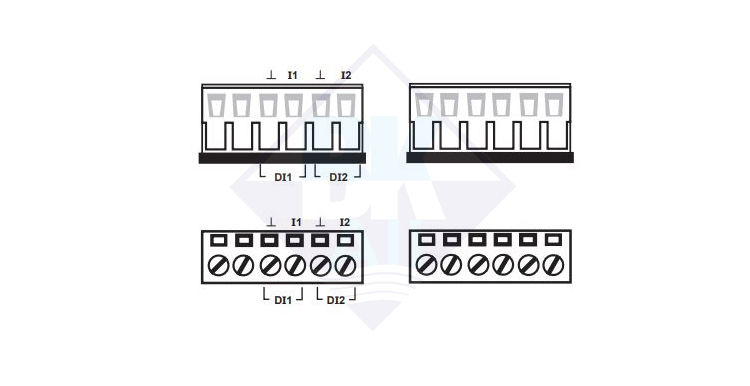

Đấu dây các đầu vào kỹ thuật số

Sê-ri EDS-G512E-8PoE có một bộ đầu vào kỹ thuật số (DI). DI bao gồm hai tiếp điểm của đầu nối khối đầu cuối 4 chân trên bảng trên cùng của EDS-G512E-8PoE, được sử dụng cho hai đầu vào DC. Hình ảnh mặt trên và mặt trước của một trong các đầu nối khối đầu cuối được hiển thị ở đây

Bước 1: Cắm các dây DI âm (nối đất)/dương vào các cực ┴/I tương ứng.

Bước 2: Để giữ cho dây DI không bị lỏng ra, hãy sử dụng tuốc-nơ-vít lưỡi phẳng nhỏ để siết chặt các vít kẹp dây ở mặt trước của đầu nối khối đầu cuối.

Bước 3: Chèn các ngạnh đầu nối khối đầu cuối bằng nhựa vào bộ tiếp nhận khối đầu cuối, nằm trên bảng trên cùng của EDS-G512E-8PoE

Kết nối truyền thông

Mỗi switch dòng EDS-G512E-8PoE có 4 loại cổng giao tiếp:

• 1 cổng giao diện điều khiển USB (đầu nối loại B)

• 1 cổng lưu trữ USB (đầu nối loại A)

• 8 cổng Ethernet 10/100/1000BaseT(X)

• 4 khe SFP 100/1000Base

Kết nối bảng điều khiển USB

Sê-ri EDS-G512E-8PoE có một cổng bảng điều khiển USB (đầu nối loại B), nằm ở bảng trên cùng. Sử dụng cáp USB (được cung cấp trong gói sản phẩm) để kết nối cổng bảng điều khiển của EDS-G512E-8PoE với cổng USB của PC và cài đặt trình điều khiển USB (có trong CD phần mềm) trên PC. Sau đó, bạn có thể sử dụng chương trình đầu cuối bảng điều khiển, chẳng hạn như Trình giả lập Moxa PCommTerminal, để truy cập tiện ích cấu hình bảng điều khiển của EDS-G512E-8PoE

Sơ đồ chân cổng bảng điều khiển USB (Đầu nối loại B)

Kết nối lưu trữ USB

Sê-ri EDS-G512E-8PoE có một cổng lưu trữ USB (đầu nối loại A) ở mặt trước. Sử dụng bộ cấu hình sao lưu tự động Moxa ABC-02-USB-T để kết nối cổng lưu trữ USB của EDS-G512E-8PoE để sao lưu cấu hình, nâng cấp chương trình cơ sở hoặc sao lưu tệp nhật ký hệ thống

Cài đặt ABC-02-USB

Cắm ABC-02-USB vào cổng lưu trữ USB của dòng Moxa EDS-G512E-8PoE. Nên cố định ABC-02-USB trên tường bằng vít M4

Sơ đồ chân của cổng lưu trữ USB (Đầu nối loại A)

Kết nối cổng Ethernet 1000BaseT

Dữ liệu 1000BaseT được truyền trên các cặp tín hiệu TRD+/- vi sai trên dây đồng.

Sơ đồ chân cổng MDI/MDI-X

Cổng cáp quang 100/1000BaseSFP (mini-GBIC)

Các cổng Gigabit Ethernet trên dòng EDS-G512E-8PoE là các cổng Sợi quang 100/1000BaseSFP, yêu cầu sử dụng bộ thu phát sợi quang 100M hoặc 1Gmini-GBIC để hoạt động bình thường. Moxa cung cấp các mô hình thu phát hoàn chỉnh cho các yêu cầu về khoảng cách khác nhau.

Khái niệm đằng sau cổng và cáp LC khá đơn giản. Giả sử rằng bạn đang kết nối thiết bị I và II; trái ngược với tín hiệu điện, tín hiệu quang không yêu cầu mạch để truyền dữ liệu. Do đó, một trong các đường quang được sử dụng để truyền dữ liệu từ thiết bịI sang thiết bị II và đường quang còn lại được sử dụng để truyền dữ liệu từ thiết bịII sang thiết bị I, cho truyền song công hoàn toàn.

Hãy nhớ kết nối cổng Tx (truyền) của thiết bị I với cổng (nhận) Rx của thiết bị II và cổng (nhận) Rx của thiết bị I với cổng (truyền) Tx của thiết bị II. Nếu bạn tự làm cáp, chúng tôi khuyên bạn nên dán nhãn hai mặt của cùng một đường dây bằng cùng một chữ cái (A-to-A và B-to-B, như minh họa bên dưới, hoặc A1-to-A2 và B1-to-B2)

Đây là sản phẩm Laser/LED loại 1. Để tránh gây tổn thương nghiêm trọng cho mắt, không nhìn thẳng vào tia laze

Nút reset

Có hai chức năng khả dụng trên Nút Đặt lại. Một là đặt lại công tắc Ethernet về cài đặt mặc định gốc bằng cách nhấn và giữ nút Đặt lại trong 5 giây. Sử dụng một vật nhọn, chẳng hạn như kẹp giấy hoặc tăm, để nhấn nút Đặt lại. Điều này sẽ làm cho đèn LED STATE nhấp nháy mỗi giây một lần. Sau khi nhấn nút trong 5 giây liên tục, đèn LED STATE sẽ bắt đầu nhấp nháy nhanh. Điều này cho biết rằng các cài đặt mặc định ban đầu đã được tải và bạn có thể nhả nút đặt lại.

Khi ABC-02-USB được kết nối với Ethernetswitch EDS-G512E-8PoE, nút đặt lại cho phép cấu hình nhanh và sao lưu các tệp nhật ký vào ABC-02-USB. Nhấn nút Đặt lại trên đầu EDS-G512E-8PoE, bộ chuyển mạch Ethernet sẽ bắt đầu sao lưu các tệp cấu hình hệ thống hiện tại và nhật ký sự kiện vào ABC-02-USB

KHÔNG tắt nguồn bộ chuyển mạch Ethernet khi tải cài đặt mặc định

Cài đặt công tắc DIP vòng Turbo

Sê-ri EDS-G512E-8PoE là các Ethernetswitch dự phòng được quản lý plug-and-play. Giao thức Turbo Ring độc quyền được phát triển bởi Moxa cung cấp độ tin cậy mạng tốt hơn và thời gian khôi phục nhanh hơn. Thời gian khôi phục của Moxa TurboRing nhỏ hơn 300 mili giây (Turbo Ring) hoặc 50 mili giây (TurboRing V2) so với thời gian khôi phục từ 3 đến 5 phút đối với các bộ chuyển đổi thương mại giảm tổn thất có thể xảy ra do lỗi mạng trong môi trường công nghiệp.

Có 4 Công tắc DIP phần cứng cho Turbo Ring trên bảng trên cùng của dòng EDS-G512E-8PoE có thể giúp thiết lập Turbo Ring dễ dàng trong vòng vài giây. Nếu bạn không muốn sử dụng công tắc DIP phần cứng để thiết lập Vòng Turbo, bạn có thể sử dụng trình duyệt web, telnet hoặc bảng điều khiển để tắt chức năng này

Vui lòng tham khảo phần Turbo Ring trong Sổ tay hướng dẫn sử dụng CommunicationRedundancy để biết thêm thông tin chi tiết về cài đặt và cách sử dụng Turbo Ring và Turbo Ring V2

Bộ chuyển mạch DIP Sê-ri EDS-G512E-8PoE

Cài đặt mặc định cho mỗi Công tắc DIP là TẮT. Bảng sau đây giải thích tác dụng của việc đặt Công tắc DIPS sang vị trí BẬT.

Cài đặt công tắc DIP “Turbo Ring”

Cài đặt công tắc DIP “Turbo Ring V2”

Bạn phải bật chức năng Turbo Ring trước khi sử dụng công tắc DIP để kích hoạt chức năng Master và Coupler

Nếu bạn không kích hoạt bất kỳ thiết bị chuyển mạch nào trong sê-ri EDS-G512E-8PoE làm Chủ vòng, giao thức Turbo Ring sẽ tự động chọn sê-ri EDS-G512E-8PoE có phạm vi địa chỉ MAC nhỏ nhất làm Chủ vòng. Nếu bạn vô tình kích hoạt nhiều hơn một dòng EDS-G512E-8PoE làm Ring Master, các bộ chuyển mạch dòng EDS-G512E-8PoE này sẽ tự động thương lượng để xác định cái nào sẽ là Ring Master

Đèn báo LED

Mặt trước của dòng Moxa EDS-G512E-8PoE chứa một số đèn báo LED. Chức năng của từng đèn LED được mô tả trong bảng sau

Đèn LED chỉ báo PoE thông minh

Thông số kỹ thuật

Trên đây là hướng dẫn sử dụng sản phẩm EDS-G512E-8PoE hãng Moxa, có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn lắp đặt switch công nghiệp dòng EDS-205A/EDS-208A hãng Moxa
• Hướng dẫn cài đặt MGate 5103 Series hãng MOXA
• Hướng dẫn cài đặt MGate MB3170, MGate MB3270 Modbus TCP Gateway hãng Moxa

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

AWK-4131A Outdoor industrial IEEE 802.11a/b/g/n wireless AP/bridge/clientcủa hãng Moxa - Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam. AWK-4131A  được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng...

AP/cầu nối/client công nghiệp ngoài trời AWK-4131A IP68 đáp ứng nhu cầu ngày càng tăng về tốc độ truyền dữ liệu nhanh hơn bằng cách hỗ trợ công nghệ 802.11n và cho phép giao tiếp MIMO 2X2 với tốc độ dữ liệu mạng lên tới 300 Mbps. AWK-4131A tuân thủ các tiêu chuẩn công nghiệp và phê duyệt bao gồm nhiệt độ hoạt động, điện áp đầu vào nguồn, điện áp tăng, ESD và độ rung. Hai đầu vào nguồn DC dự phòng làm tăng độ tin cậy của nguồn điện và AWK-4131A có thể được cấp nguồn qua PoE để giúp triển khai dễ dàng hơn. AWK-4131A có thể vận hành một trong hai băng tần 2,4 hoặc 5 GHz và tương thích ngược với các triển khai 802.11a/b/g hiện tại để đảm bảo cho các khoản đầu tư của bạn vào mạng không dây trong tương lai.

Ghi chú cho người đọc:

Cho biết thương tích cá nhân có thể xảy ra nếu không thực hiện các biện pháp phòng ngừa thích hợp

Cho biết có thể xảy ra hư hỏng đối với sản phẩm này hoặc tài sản của bạn nếu không thực hiện các biện pháp phòng ngừa thích hợp

Cài đặt phần cứng

Danh sách kiểm tra gói hàng

Moxa’s AWK-4131A được vận chuyển cùng với các hạng mục sau.

• AP/cầu nối/client không dây AWK-4131A

• 2 ăng ten 2.4/5 GHz: ANT-WDB-ANM-0502

• Bộ giá treo tường (bao gồm 2 giá đỡ)

• Phích cắm điện có thể lắp đặt tại hiện trường

• Đầu cắm RJ45 có thể cài đặt tại hiện trường

• Nắp kim loại để che đầu nối RJ45

• Nắp kim loại để che đầu nối cái M12

• Thanh nhựa trong suốt cho phích cắm có thể lắp đặt tại hiện trường

• Hướng dẫn cài đặt nhanh (bản in)

• Thẻ bảo hành

Các mục trên đi kèm với phiên bản tiêu chuẩn AWK-4131A. Thành phần cho các phiên bản tùy chỉnh có thể khác

Bố cục bảng điều khiển của AWK-4131A

1. Cổng ăng-ten A

2. Cổng B ăng-ten

3. Đèn LED cho PWR, FAULT, STATE, WLAN và LAN

4. Đầu nối mã hóa M12 A cho PWR1 và PWR2

5. Đầu nối 8 chân M12 cho DI/DO

6. Cổng RJ45 10/100/1000BaseT(X)

7. Cổng bảng điều khiển RS-232

8. Nút resset/đặt lại

9. Lỗ vít để treo tường

10. Lỗ thông hơi chống nước

11. Vít nối đất (M4)

12. Các lỗ bắt vít để gắn DIN-rail

Vui lòng KHÔNG mở hoặc tháo lỗ thông hơi 10. Bảo hành sẽ không hợp lệ nếu tháo niêm phong. Tất cả các đầu nối lộ ra ngoài, bao gồm 1, 2, 4 - 8, phải được đậy kín bằng nắp phù hợp khi không sử dụng

Kích thước lắp đặt

Gắn Anten

Theo mặc định, AWK-4131A đi kèm với hai ăng-ten đa hướng băng tần kép. Gắn ăng-ten như minh họa bên dưới

Bước 1: Sử dụng ngón tay của bạn để giữ đầu nối ăng-ten loại N (âm cái) trên AWK-4131A.

Bước 2: Vặn đầu nối loại N của ăng-ten (đực) vào đầu nối loại N của thiết bị AWK-4131A

Không giữ tấm cao su để vặn ăng-ten vào thiết bị AWK-4131A. Sử dụng đúng ăng-ten: Sử dụng ăng-ten 2,4 GHz nếu AWK-4131A sẽ hoạt động ở IEEE 802.11b/g/n. Sử dụng ăng-ten 5GHz cho các hoạt động trong IEEE802.11a/n. Đảm bảo rằng ăng-ten được lắp đặt ở khu vực ngoài trời an toàn và được bảo vệ chống sét và dòng điện đột biến bằng cách sử dụng hệ thống chống sét lan truyền.

Gắn tường

Trong hầu hết các ứng dụng, giá treo tường giúp lắp đặt dễ dàng hơn. Bạn sẽ thấy việc gắn AWK-4131A lên tường khá dễ dàng, như minh họa bên dưới

Bước 1: Gắn bộ giá treo tường bằng vít M4, như minh họa trong sơ đồ bên dưới

Bước 2: Gắn AWK-4131A lên tường cần 4 vít. Sử dụng thiết bị AWK-4131A, có kèm theo bộ giá treo tường, làm hướng dẫn để đánh dấu vị trí chính xác của 4 vít. Các đầu vít được khuyến nghị có đường kính từ 5,5 mm đến 8,5 mm và các trục không được có đường kính lớn hơn 5,0 mm

Không vặn vít hoàn toàn vào tường chừa một khoảng trống khoảng 2 mm để có chỗ trượt bộ giá treo tường giữa tường và vít. Kiểm tra kích thước đầu và cán vít bằng cách đưa vít vào một trong các lỗ hình lỗ khóa của tấm treo tường trước khi gắn tấm vào tường.

Bước 3: Khi các vít đã được cố định vào tường, hãy đưa bốn đầu vít qua lỗ mở lớn của các lỗ hình lỗ khóa trên AWK-4131A, sau đó trượt AWK-4131A xuống dưới, như được chỉ ra trong hình minh họa. Siết chặt bốn vít để tăng độ ổn định.

Để tránh rung động hoặc sốc do môi trường, bạn có thể xem xét lắp đặt chắc chắn bằng bốn vít lớn hơn, trong đó các trục có đường kính từ 7,0 mm đến 8,5 mm và cố định AWK-4131A trực tiếp lên tường và siết chặt các vít

Gắn DIN-Rail (Tùy chọn)

Bộ kim loại đúc khuôn DK-DC50131, có thể mua riêng, cho phép lắp đặt AWK-4131A dễ dàng và chắc chắn. Cần có một cặp DK-DC50131 để gắn thanh ray DIN cho AWK-4131A. Để lắp đặt bộ giá đỡ thanh ray DIN, hãy gắn chặt hai bộ giá đỡ thanh ray DIN vào bảng điều khiển phía sau của AWK-4131A bằng 6 vít cho mỗi bộ

Bước 1: Sử dụng nút lõm trên giá đỡ lò xo để khóa nó vào vị trí

Bước 2: Chèn phần trên cùng của thanh ray DIN vào khe ngay bên dưới móc trên của bộ giá treo thanh ray DIN. Đẩy AWK-4131A về phía thanh ray DIN cho đến khi giá đỡ đính kèm thanh ray DIN khớp vào vị trí

Để tháo

Bước 1: Sử dụng tua vít để kéo hai giá đỡ chịu lò xo từ dưới lên cho đến khi chúng được cố định ở vị trí "nhả"

Bước 2: Kéo AWK-4131A ra và hướng lên trên

Yêu cầu về hệ thống dây điện

Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây Moxa AWK-4131A của bạn. Tính toán dòng điện tối đa có thể có trong mỗi dây nguồn và dây thông thường. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các mục sau:

• Sử dụng các đường dẫn riêng biệt để định tuyến dây nguồn và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau.
• Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Nguyên tắc chung là hệ thống dây điện có đặc tính điện tương tự nhau có thể được nhóm lại với nhau.
• Giữ dây đầu vào và dây đầu ra riêng biệt.
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất Moxa AWK-4131A

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được tiếp đất tốt, chẳng hạn như bảng kim loại. Không được có chênh lệch điện thế giữa hai điểm nối đất bất kỳ; nếu không, có nguy cơ thiết bị có thể bị phá hủy

Cài đặt với Anten kéo dài bằng cáp cho các ứng dụng ngoài trời

Nếu ăng-ten hoặc thiết bị AWK được lắp đặt ngoài trời hoặc trong môi trường ngoài trời, thì cần có biện pháp chống sét thích hợp để ngăn sét đánh trực tiếp vào thiết bị AWK. Để ngăn dòng điện ghép nối khỏi sét đánh gần đó, nên lắp đặt thiết bị chống sét như một phần trong hệ thống ăng-ten của bạn. Nối đất thiết bị, ăng-ten, cũng như bộ chống sét đúng cách để bảo vệ thiết bị ngoài trời tối đa

Phụ kiện

• SA-NMNF-01: Chống sét lan truyền, loại N (đực) đến loại N (cái)

• SA-NFNF-01: Chống sét lan truyền, loại N (cái) đến loại N (cái)

Đi dây các đầu vào nguồn dự phòng

AWK-4131A phải được kết nối với nguồn điện tuân thủ Cấp nguồn qua Ethernet (PoE) IEEE802.3af hoặc nguồn điện giới hạn tuân thủ IEC60950. Khi AWK-4131A được cấp nguồn qua nguồn DC, đầu nối được mã hóa M12 ở bảng phía dưới được sử dụng cho hai đầu vào dự phòng của AWK-4131A. Việc gán pin được hiển thị bên dưới:

Sản phẩm này dự kiến sẽ được cung cấp bởi Đơn vị năng lượng được liệt kê có đánh dấu "Loại 2" hoặc "LPS" và định mức O/P: 7,68 W

Đảm bảo bộ điều hợp nguồn bên ngoài (bao gồm dây nguồn và cụm phích cắm) được cung cấp cùng với thiết bị được chứng nhận và phù hợp để sử dụng ở quốc gia của bạn.

Trước khi kết nối AWK-4131A với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định

Đi dây Đầu vào Kỹ thuật số và Tiếp điểm Rơle (Đầu ra Kỹ thuật số)

AWK-4131A có hai bộ đầu vào kỹ thuật số DI1 và DI2. Mỗi DI bao gồm hai điểm tiếp xúc của đầu nối M12 8 chân ở bảng dưới cùng củaAWK-4131A. Hai đầu vào kỹ thuật số này có thể được kết nối với các cảm biến hỗ trợ đầu ra kỹ thuật số để theo dõi trạng thái tại chỗ.

AWK-4131A cũng có một đầu ra rơle, bao gồm hai tiếp điểm. Các tiếp điểm chuyển tiếp này được sử dụng để phát hiện các sự kiện do người dùng định cấu hình.

Hai dây được gắn vào các tiếp điểm của Rơle tạo thành một mạch hở khi sự kiện do người dùng định cấu hình được kích hoạt. Nếu sự kiện do người dùng định cấu hình không xảy ra, mạch Rơle sẽ bị đóng.

Bạn nên sử dụng phích cắm có thể cài đặt tại hiện trường, M12A-8PMM-IP68, để kết nối DI và rơle của AWK-4131A

Kết nối truyền thông

Kết nối cổng Ethernet 10/100BaseT(X)

Các cổng 10/100BaseT(X) nằm ở mặt dưới của AWK-4131A được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet.

Sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch) được hiển thị bên dưới:

Kết nối cổng Ethernet 1000BaseT

Dữ liệu 1000BaseT được truyền trên các cặp tín hiệu TRD+/- khác nhau trên dây đồng

Sơ đồ chân cổng MDI/MDI-X

Kết nối RS-232

AWK-4131A có một cổng giao diện điều khiển RS-232 (RJ45 8 chân) nằm ở bảng dưới cùng. Sử dụng cáp RJ45-to-DB9 hoặc RJ45-to-DB25 để kết nối cổng bảng điều khiển của Moxa AWK-4131A với cổng COM của PC. Sau đó, bạn có thể sử dụng chương trình đầu cuối bảng điều khiển để truy cập cấu hình bảng điều khiển AWK-4131A.

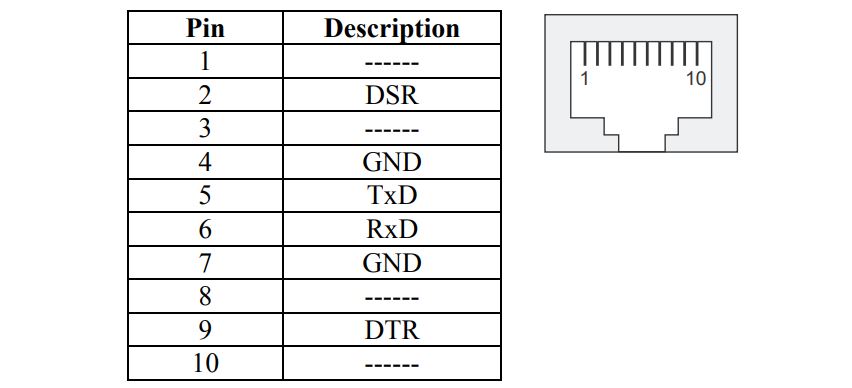

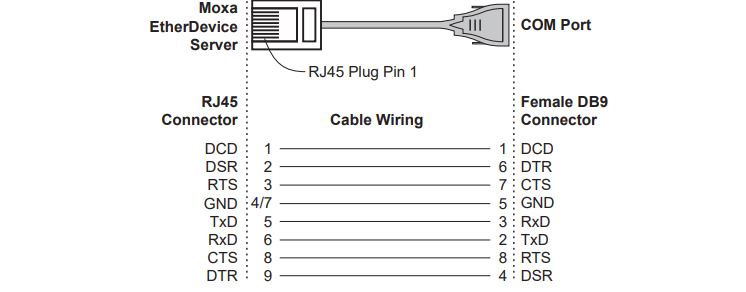

Sơ đồ chân bảng điều khiển cho RJ45 10 chân hoặc 8 chân

Số chân cho đầu nối đực DB9 và DB25, và số lỗ cho đầu nối cái DB9 và DB25 được dán nhãn trên dải đầu nối. Tuy nhiên, các con số thường khá nhỏ, vì vậy bạn có thể cần sử dụng kính lúp để nhìn rõ các con số.

Số chân cho cả đầu nối RJ45 8 chân và 10 chân (và cổng) thường không được dán nhãn trên dải đầu nối (hoặc cổng). Tham khảo sơ đồ sơ đồ chân ở trên để biết chi tiết.

Để đảm bảo khả năng kết nối được xếp hạng IP68, bạn phải sử dụng vỏ chống thấm nước trong bất kỳ hoạt động liên lạc nào. Trong trường hợp này, có thể cần đến phích cắm có thể lắp đặt tại hiện trường được xếp hạng IP68, được cung cấp trong gói phụ kiện của AWK-4131A. Các hướng dẫn cài đặt được hiển thị dưới đây

Chống thấm phích cắm RJ45

Kích thước (đơn vị: mm)

Bước 1: Gắn miếng đệm ① vào vỏ ③

Bước 2: Luồn cáp (ví dụ: CAT5e) qua vòng kẹp ④, đai ốc vít ②, vòng đệm ⑤ và vỏ ③, như sau:

Bước 3: Uốn phích cắm RJ mô-đun vào cáp. Lưu ý rằng việc sử dụng tấm chắn không có nắp hoặc ủng chống căng không được khuyến nghị ở đây. Sau khi bạn đã uốn dây cáp, hãy lắp vòng đệm và vỏ (③ và ⑤) như chỉ dẫn bên dưới:

Bước 4: Vặn chặt vòng kẹp ④ vào vỏ và kiểm tra để đảm bảo rằng phích cắm được vặn chặt

Để kết nối chặt chẽ hơn, bạn có thể kết nối phích cắm RJ45 với AWK-4131A trước bước 4

Đèn báo LED

Mặt trước của Moxa AWK-4131A có một số đèn LED chỉ báo. Chức năng của từng đèn LED được mô tả trong bảng bên dưới:

Thông số kỹ thuật

AWK-4131A không phải là thiết bị di động cầm tay và phải được đặt cách xa cơ thể con người 20 cm. AWK-4131A không được thiết kế cho công chúng. Cần có kỹ thuật viên được đào tạo bài bản để triển khai AWK-4131A và thiết lập mạng không dây một cách an toàn.

Thiết bị này tuân thủ phần 15 của Quy tắc FCC. Hoạt động tuân theo hai điều kiện sau:

1. Thiết bị này không được gây nhiễu có hại và

2. Thiết bị này phải chấp nhận mọi nhiễu sóng nhận được, kể cả nhiễu sóng có thể gây ra hoạt động không mong muốn.

Không đặt ăng-ten gần đường dây điện trên cao hoặc đèn điện hoặc mạch điện khác, hoặc nơi ăng-ten có thể tiếp xúc với các mạch điện đó. Khi lắp đặt ăng-ten, hãy hết sức cẩn thận để không tiếp xúc với các mạch điện như vậy, vì chúng có thể gây thương tích nghiêm trọng hoặc tử vong. Để lắp đặt và nối đất đúng cách cho ăng-ten, hãy tham khảo các mã quốc gia và địa phương (ví dụ: Hoa Kỳ: NFPA 70; Bộ luật Điện Quốc gia (NEC) Điều 810; Canada: Bộ luật Điện Canada Phần 54).

Để lắp đặt linh hoạt, có thể chọn ăng-ten A hoặc ăng-ten B để sử dụng. Đảm bảo kết nối ăng-ten khớp với ăng-ten được định cấu hình trong giao diện web AWK-4131A.

Để bảo vệ các đầu nối và mô-đun RF, tất cả các cổng vô tuyến phải được kết cuối bằng ăng-ten hoặc bộ kết cuối. Chúng tôi thực sự khuyên bạn nên sử dụng các thiết bị đầu cuối điện trở để kết thúc các cổng ăng-ten không sử dụng

Cài đặt phần mềm

Phần này bao gồm thiết lập phần mềm của AWK-4131A

Cách truy cập AWK

Trước khi cài đặt thiết bị AWK (AWK), đảm bảo rằng tất cả các mục trong danh sách kiểm tra gói được cung cấp trong hộp sản phẩm. Bạn cũng sẽ cần truy cập vào máy tính xách tay hoặc PC được trang bị cổng Ethernet.

Bước 1: Chọn nguồn điện phù hợp và cắm AWK. AWK có thể được cấp nguồn bằng nguồn DC từ 12 VDC đến 48VDC hoặc bằng PoE PSE thông qua kết nối Ethernet.

Bước 2: Kết nối AWK với máy tính xách tay hoặc PC qua cổng LAN của AWK. Đèn LED chỉ báo trên cổng LAN của AWK sẽ sáng khi kết nối được thiết lập

Nếu bạn đang sử dụng bộ điều hợp Ethernet-to-USB, hãy làm theo hướng dẫn trong sách hướng dẫn sử dụng được cung cấp cùng với bộ điều hợp.

Bước 3: Thiết lập địa chỉ IP của máy tính

Chọn một địa chỉ IP cho máy tính nằm trên cùng một mạng con với AWK. Vì địa chỉ IP mặc định của AWK là 192.168.127.253 và mặt nạ mạng con là 255.255.255.0, hãy đặt địa chỉ IP thành 192.168.127.xxx, trong đó xxx nằm trong khoảng từ 1 đến 252.

Bước 4: Truy cập trang chủ của AWK.

Mở trình duyệt web trên máy tính của bạn và nhập http://192.168.127.253 vào trường địa chỉ để truy cập trang chủ của AWK. Đăng nhập bằng tên người dùng và mật khẩu mặc định sau:

• Tên người dùng mặc định: admin
• Mật khẩu mặc định: root

Nhấp vào nút Đăng nhập để truy cập trang chủ của thiết bị AWK.

Cấu hình nhanh lần đầu

Sau khi truy cập thành công AWK, hãy tham khảo tiểu mục thích hợp bên dưới để nhanh chóng thiết lập mạng không dây

Đảm bảo rằng không có xung đột địa chỉ IP khi bạn định cấu hình nhiều AWK trên cùng một mạng con

Trường hợp điểm-đa điểm (AP/Chế độ máy khách)

Định cấu hình AWK làm AP

Bước 1: Đặt chế độ hoạt động của AWK thành chế độ AP. Vào Wireless LAN Setup -> Operation Mode và chọn AP

Lưu ý: Chế độ hoạt động mặc định cho AWK là AP

Bước 2: Thiết lập SSID của riêng bạn.

Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup và nhấp vào Edit để đặt SSID.

Lưu ý: SSID mặc định là MOXA

Bước 3: Đặt loại RF và Kênh cho AWK.

Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup. Chúng tôi khuyên bạn nên chọn loại RF 5 GHz cho môi trường tương đối sạch với độ nhiễu tối thiểu.

Đối với cài đặt Kênh, chúng tôi khuyên bạn nên chọn một kênh khác với kênh mặc định để tránh nhiễu

Nhấp vào Submit để áp dụng các thay đổi và khởi động lại AWK ở chế độ AP để hoàn tất quy trình cấu hình.

Định cấu hình AWK với tư cách là Client

Bước 1: Đặt chế độ hoạt động của AWK thành chế độ Máy khách. Vào Wireless LAN Setup -> Operation Mode, đặt chế độ hoạt động là Client, sau đó bấm Submit để áp dụng thay đổi

Bước 2: Liên kết với SSID hiện có.

Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup và nhấp vào Site Survey để chọn SSID hiện có hoặc nhập trực tiếp SSID hiện có vào trường văn bản

Bước 3: Đặt loại RF và cài đặt Kênh cho AWK.

Trên trang Wireless LAN Setup -> WLAN -> Basic WLAN Setup, chỉnh sửa loại RF và cài đặt Channel

Nhấp Submit để áp dụng các thay đổi và khởi động lại AWK ở chế độ máy khách để hoàn tất quy trình cấu hình.

Trường hợp điểm-điểm (Chế độ chính/phụ)

Định cấu hình AWK làm Master

Bước 1: Đặt chế độ hoạt động của AWK thành Chế độ chính. Vào Wireless LAN Setup -> Operation Mode, thiết lập chế độ hoạt động thành Master, sau đó nhấp vào Submit để áp dụng thay đổi.

Bước 2: Thiết lập SSID của riêng bạn.

Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup và nhấp vào Edit để đặt SSID.

Bước 3: Trên Wireless LAN Setup -> WLAN -> Basic WLAN

Trang thiết lập chỉnh sửa loại RF và cài đặt Kênh. Nhấp vào Submit để áp dụng các thay đổi và khởi động lại AWK ở chế độ chính để hoàn tất quy trình cấu hình.

Định cấu hình AWK làm Slave

Bước 1: Đặt chế độ hoạt động của AWK sang chế độ Slave. Vào Wireless LAN Setup -> Operation Mode, đặt chế độ hoạt động thành Slave, sau đó nhấp vào Submit để áp dụng thay đổi.

Bước 2: Liên kết với SSID hiện có.

Vào Wireless LAN Setup -> WLAN -> Basic WLAN Setup và nhấp vào Site Survey để chọn SSID hiện có hoặc nhập trực tiếp SSID hiện có vào trường văn bản.

Bước 3: Đặt loại RF cho AWK.

Trên trang Wireless LAN Setup -> WLAN -> Basic WLAN Setup chỉnh sửa cài đặt loại RF. Nhấp vào Submit để áp dụng các thay đổi và khởi động lại AWK ở chế độ phụ để hoàn tất quy trình cấu hình.

Như vậy BKAII đã cùng các bạn cùng tìm hiểu hướng dẫn sử dụng sản phẩm AWK-4131A hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn cài đặt thiết bị truy cập dữ liệu 802.11a/b/g/n AWK-3131A hãng Moxa
• Hướng dẫn cài đặt nhanh dòng AWK-1137C hãng Moxa
• Hướng dẫn cài đặt nhanh AWK-1131A hãng Moxa
• Hướng dẫn cài đặt dòng switch EDS-518A hãng Moxa

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

TN-5308  Switch công nghiệp 8 cổng IP67 của hãng Moxa-Taiwan được BKAII đang phân phối rộng rãi tại thị trường Việt Nam. TN-5308 hỗ trợ tiêu chuẩn EN 50155 cổng tốc độ 10/100BaseT(X) Ports (M12 connector)

Bộ chuyển mạch Ethernet không được quản lý M12 dòng ToughNet TN-5308 được thiết kế cho các ứng dụng công nghiệp trong môi trường khắc nghiệt. Công tắc sê-ri TN sử dụng đầu nối M12 để đảm bảo kết nối chặt chẽ, chắc chắn và đảm bảo hoạt động đáng tin cậy chống lại các nhiễu loạn môi trường, chẳng hạn như rung và sốc. Bộ chuyển mạch Ethernet sê-ri TN-5308 cung cấp 8 cổng FastEthernet M12, hỗ trợ IEEE 802.3/802.3u/802/3x với cảm biến tự động 10/100M, full/half-duplex, MDI/MDI-X và cung cấp giải pháp kinh tế cho công nghiệp của bạn mạng Ethernet. Các mẫu có dải nhiệt độ hoạt động mở rộng từ -40 đến 75°C cũng có sẵn. Bộ chuyển mạch Ethernet sê-ri TN-5308 tuân thủ các tiêu chuẩn EN50155/50121-3-2/50121-4 cho các ứng dụng đường sắt

Danh sách kiểm tra gói hàng

TN-5308 của bạn được vận chuyển cùng với các hạng mục sau

• Công tắc Moxa ToughNet

• Bộ gắn bảng điều khiển

• Hướng dẫn cài đặt phần cứng

• Tuyên bố bảo hành sản phẩm Moxa

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 8 cổng 10/100BaseT(X)

• Loại quy trình chuyển đổi Lưu trữ và Chuyển tiếp

• IEEE 802.3/802.3u/802.3x

• Tự động cảm biến 10/100M, Full/Half-Duplex, MDI/MDIX

Ứng dụng dành riêng cho công nghiệp

• Hỗ trợ đầu vào nguồn 12/24/36/48 VDC (7 đến 60 VDC) cho các mẫu “-LV”

• Hỗ trợ đầu vào nguồn 72/96/110 VDC (50,4 đến 154 VDC) cho các mẫu “-MV”

• Bảo vệ mạch tích cực

Thiết kế chắc chắn

• Đầu nối tròn M12/M23 cho kết nối chắc chắn chống rung

• Phạm vi nhiệt độ hoạt động từ 0 đến 60°C hoặc phạm vi nhiệt độ hoạt động mở rộng từ -40 đến 75°C đối với kiểu máy “-T”

• IP40, vỏ kim loại chắc chắn

• Khả năng lắp đặt bảng điều khiển hoặc lắp đặt DIN-rail

Bố cục bảng điều khiển TN-5308-LV

1. Đèn LED 10/100 Mbps của cổng TP

2. Cổng 10/100BaseT(X) (đầu nối M12 có 4 chân cái được che chắn với mã hóa D)

3. Nhãn cổng

4. Các lỗ bắt vít cho bộ giá đỡ bảng điều khiển hoặc bộ giá đỡ thanh ray DIN (có 3 lỗ: trên cùng ở giữa, dưới cùng bên trái và dưới cùng bên phải)

5. Đèn LED đầu vào nguồn

6. Cổng đầu vào nguồn (đầu nối M12 được bảo vệ 6 chân nam có mã hóa A)

7. Vít nối đất

8. Gán chân cổng đầu vào nguồn

9. Tên mẫu

10. Gán chân cổng TP

11. Nhãn mẫu

Bố cục bảng điều khiển TN-5308-MV

1. Đèn LED 10/100 Mbps của cổng TP

2. Cổng 10/100BaseT(X) (đầu nối M12 có 4 chân cái được che chắn với mã hóa D)

3. Nhãn cổng

4. Các lỗ bắt vít cho bộ giá đỡ bảng điều khiển hoặc bộ giá đỡ thanh ray DIN (có 3 lỗ: trên cùng ở giữa, dưới cùng bên trái và dưới cùng bên phải)

5. Đèn LED đầu vào nguồn

6. Cổng đầu vào nguồn (đầu nối M23 được bảo vệ 6 chân nam có mã hóa A)

7. Vít nối đất

8. Gán chân cổng đầu vào nguồn

9. Tên mẫu

10. Gán chân cổng TP

11. Nhãn mẫu

Kích thước lắp đặt (đơn vị = mm)

TN-5308-LV

TN-5308-MV

Bảng điều khiển/Gắn tường

Việc gắn TN-5308-LV/MV lên tường cần có 3 vít. Vui lòng sử dụng 3 vít được đóng gói trong bộ giá đỡ bảng điều khiển.

Bước 1: Chuẩn bị 3 lỗ vít trên tường theo vị trí của 3 lỗ vít trên công tắc được hiển thị trên sơ đồ kích thước lắp đặt.

Bước 2: Sử dụng một con vít để đi qua lỗ vít ở giữa trên cùng của công tắc và vặn nó vào tường.

Bước 3: Vặn 2 vít còn lại qua các lỗ dưới cùng bên trái và dưới cùng bên phải trên công tắc vào tường

Chiều dài vít của TN-5308-LV và TN-5308-MV là khác nhau. TN-5308-LV sử dụng vít M3 * 30 mm. TN-5308-MVuses M3 * Vít 40 mm. Vui lòng sử dụng các vít được đóng gói trong bộ giá đỡ bảng điều khiển

Gắn DIN-Rail (tùy chọn)

Với bộ giá treo DIN-Rail tùy chọnDK-TN-5308 (phải mua riêng), bạn có thể gắn TN-5308-LV/MV trên DIN-Rail 35 mm.

Bước 1: Cố định tấm đính kèm DIN-Rail vào bảng điều khiển phía sau của công tắc như thể hiện trong hình bên phải

Bước 2: Định vị TN-5308-LV/MV trên DIN-Rail, nghiêng để móc kẹp qua mép trên của thanh ray.

Bước 3: Xoay công tắc xuống hoàn toàn trên DIN-Rail cho đến khi cả hai kẹp chốt hoàn toàn

Để tháo Moxa ToughNet khỏi DIN-Rail, chỉ cần đảo ngược các Bước 2 và 3 ở trên.

Yêu cầu về hệ thống dây điện

Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn điện chính xác được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo rằng bạn đang sử dụng đúng điện áp. KHÔNG sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm.

Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 2006/95/EC và 2004/108/EC

Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây công tắc Moxa của bạn. Thiết bị này được chứng nhận UL508. Chỉ sử dụng dây dẫn bằng đồng, 60/75°C và thắt chặt đến 4,5 pound-inch. Để sử dụng trong môi trường ô nhiễm độ 2.

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Vui lòng đọc và làm theo các hướng dẫn sau:

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải cắt nhau, hãy đảm bảo các dây này vuông góc tại điểm giao nhau.
• Lưu ý: Không chạy dây tín hiệu hoặc dây thông tin liên lạc và dây nguồn qua cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
• Giữ dây đầu vào và dây đầu ra tách biệt.
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết.

Nối đất TN-5308

Nối đất và đi dây giúp hạn chế ảnh hưởng của nhiễu do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại.

Kết nối nguồn điện

Đầu nối đực 5 chân M12 A và M23 6 chân được mã hóa trên bảng mặt trướcTN-5308-LV/MV được sử dụng cho đầu vào nguồn DC. Bạn phải chuẩn bị dây nguồn có đầu nối âm 5 chân được mã hóa A M12/M23 để kết nối công tắc với đầu vào nguồn DC.

Sơ đồ chân cho cổng đầu vào nguồn

Bước 1: Cắm đầu nối dây nguồn của bạn vào cổng đầu vào nguồn của công tắc TN-5308.

Bước 2: Vặn đai ốc trên đầu nối dây nguồn của bạn vào đầu nối đầu vào nguồn trên công tắc để đảm bảo kết nối chặt chẽ

Trước khi kết nối TN-5308 với đầu vào nguồn DC, đảm bảo điện áp nguồn DC ổn định

Kết nối các dòng dữ liệu

Kết nối cổng Ethernet 10/100BaseT(X)

Tất cả các mẫu TN-5308 đều có 8 cổng Ethernet 10/100BaseT(X) (đầu nối M12 có 4 chân được bảo vệ với mã hóa D). Các cổng 10/100TX nằm ở mặt trước của TN-5308 được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng định cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (thẳng hoặc chéo) và loại thiết bị (loại NIC hoặc HUB /Switch-type) được kết nối với cổng.

Trong phần tiếp theo, chúng tôi cung cấp sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo.

Sơ đồ chân cho các Cổng 10/100BaseT(X) trên TN-5308

Sơ đồ chân cho Cổng RJ45 (8 chân)

Đi dây cáp chéo M12 (4 chân, M) đến M12 (4 chân, M)

Đi dây cáp thẳng M12 (4 chân, M) đến M12 (4 chân, M)

Đi dây cáp chéo M12 (4 chân, M) đến RJ45 (8 chân)

Đi dây cáp thẳng từ M12 (4 chân, M) đến RJ45 (8 chân)

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của TN-5308 với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet đang được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng một trong hai cáp xuyên thẳng hoặc cáp chéo để kết nối TN-5308 với các thiết bị Ethernet

Chức năng và chuyển đổi tốc độ kép

Các cổng M12 chuyển mạch 10/100 Mbps của TN-5308 tự động đàm phán với thiết bị được kết nối để sử dụng tốc độ truyền dữ liệu nhanh nhất được hỗ trợ bởi cả hai thiết bị. Tất cả các thiết bị chuyển mạch ToughNet của Moxa đều là thiết bị plug-and-play, do đó không cần cấu hình phần mềm. Chế độ bán song công/hoàn toàn song công cho các cổng M12 được chuyển đổi phụ thuộc vào người dùng và thay đổi (bằng cách tự động thương lượng) thành song công hoàn toàn hoặc bán song công, tùy thuộc vào tốc độ truyền được thiết bị đính kèm hỗ trợ

Chuyển mạch và học địa chỉ

TN-5308 có một bảng địa chỉ MAC có thể chứa tới 1000 địa chỉ nút, giúp nó phù hợp để sử dụng với các mạng lớn. Các bảng địa chỉ có khả năng tự học, do đó khi các nút được thêm hoặc xóa hoặc di chuyển từ phân đoạn này sang phân đoạn khác, TN-5308 sẽ tự động theo kịp các vị trí nút mới. Thuật toán lão hóa địa chỉ khiến các địa chỉ ít được sử dụng nhất bị xóa để ưu tiên cho các địa chỉ mới hơn, được sử dụng thường xuyên hơn. Để đặt lại bộ đệm địa chỉ, hãy tắt nguồn thiết bị và sau đó bật nguồn lại

Chuyển mạch, lọc và chuyển tiếp

Mỗi khi một gói đến một trong các cổng được chuyển đổi, một quyết định được đưa ra để lọc hoặc chuyển tiếp gói. Các gói có địa chỉ nguồn và đích thuộc cùng một phân đoạn cổng sẽ được lọc, hạn chế các gói đó vào một cổng và giảm bớt phần còn lại của mạng khỏi nhu cầu xử lý chúng.

Một gói có địa chỉ đích trên một phân đoạn cổng khác sẽ được chuyển tiếp đến cổng thích hợp và sẽ không được gửi đến các cổng khác khi không cần thiết. Các gói được sử dụng để duy trì hoạt động của mạng (chẳng hạn như gói đa truyền không thường xuyên) được chuyển tiếp tới tất cả các cổng.

TN-5308 hoạt động ở chế độ chuyển mạch lưu trữ và chuyển tiếp, giúp loại bỏ các gói dữ liệu xấu và cho phép đạt được hiệu suất cao nhất khi có lưu lượng truy cập lớn trên mạng.

Đèn báo LED

Một số chỉ báo LED được đặt trên bảng điều khiển phía trước của TN-5308. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet của TN-5308 đều hỗ trợ độc lập tự động đàm phán tốc độ ở chế độ 10BaseT và 100BaseTX, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mb/giây, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mb/giây.

Tự động đàm phán diễn ra khi kết nối cáp M12 được thực hiện và sau đó mỗi khi LINK được bật. TN-5308 quảng cáo khả năng sử dụng tốc độ truyền 10 Mb/giây hoặc 100 Mb/giây, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo theo cách tương tự.

Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến việc không đồng ý hoạt động ở tốc độ 10 Mb/giây hoặc 100 Mb/giây.

Nếu cổng Ethernet của TN-5308 được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u

Thông số kỹ thuật

Như vậy BKAII đã cùng các bạn tìm hiểu hướng dẫn sử dụng cho sản phẩm TN5308 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn sử dụng switch TN-5305 hãng Moxa
• Hướng dẫn cài đặt MGate MB3170, MGate MB3270 Modbus TCP Gateway hãng Moxa
• Hướng dẫn cài đặt bộ chuyển đổi RS232 sang quang MOXA TCF-90

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

TN-5305 Switch công nghiệp 5 cổng IP67 hỗ trợ tiêu chuẩn EN 50155 và cổng tốc độ 10/100BaseT(X) Ports (M12 connector) của hãng Moxa-Taiwan hiện đang được BKAII  phân phối rộng rãi tại thị trường Việt Nam.

Switch Ethernet 5 cổng Moxa ToughNet TN-5305 cung cấp giải pháp hiệu quả về chi phí cho các kết nối Ethernet của bạn. TN-5305 được xếp hạng IP67 để bảo vệ chống sốc và các hạt lạ. Các sản phẩm được xếp hạng IP67 có các đặc điểm sau: chống bụi và bảo vệ khỏi tác động của việc ngâm tạm thời trong nước.

Switch TN-5305 có dải nhiệt độ hoạt động rộng từ -40 đến 75°C và được thiết kế để chịu được mức độ rung và sốc cao. Thiết kế phần cứng chắc chắn làm cho bộ chuyển mạch TN-5305 trở nên hoàn hảo để đảm bảo rằng thiết bị Ethernet của bạn có thể chịu được sự khắc nghiệt của các ứng dụng công nghiệp quan trọng. Switch được xếp hạng để sử dụng ở những vị trí nguy hiểm và tuân thủ các tiêu chuẩn CE/FCC, UL và EN50155 (ứng dụng đường sắt)

Danh sách kiểm tra gói hàng

TN-5305 của bạn được vận chuyển cùng với các hạng mục sau.

• Switch Moxa ToughNet.

• Hướng dẫn cài đặt nhanh (được in).

• Phiếu bảo hành sản phẩm.

• 3 nắp bảo vệ các cổng chưa sử dụng và 8 nhãn cổng.

• Bộ gắn bảng điều khiển

Đặc trưng

Công nghệ chuyển mạch mạng hiệu suất cao

• 5 cổng 10/100BaseT(X) (ổ cắm M12 được che chắn 4 chân với mã hóa D).

• Phát sóng chống bão.

• IEEE802.3/802.3u/802.3x.

• Loại quy trình chuyển mạch Store and Forward.

• Tự động cảm biến 10/100M, Full/Half-Duplex, MDI/MDIX.

Độ tin cậy cấp công nghiệp

• Bảo vệ mạch tích cực.

• Kết nối chắc chắn.

• Chống bụi và ngâm nước.

Thiết kế chắc chắn

• Thiết kế vỏ đạt tiêu chuẩn bảo vệ IP67.

• Đầu nối M12 cho các kết nối chắc chắn.

• Dải nhiệt độ hoạt động từ -25 đến 60°C hoặc hoạt động kéo dài

dải nhiệt độ từ -40 đến 75°C.

Bố cục bảng điều khiển TN-5305

1. Đèn LED 10/100 Mbps của cổng M12.

2. Cổng 10/100BaseT(X) (ổ cắm M12 có vỏ bọc 4 chân cái có mã hóa D).

3. Nhãn cổng.

4. Đầu vào nguồn (ổ cắm M12 nam được che chắn 5 chân có mã hóa A).

5. Đèn LED đầu vào nguồn (PWR).

6. Tên kiểu máy.

7. Các lỗ để gắn TN-5305 vào tường bằng vít (có 3 lỗ: dưới cùng bên trái, dưới cùng bên phải và trên cùng ở giữa).

8. Vít nối đất.

Kích thước lắp đặt (đơn vị = mm)

Gắn tường

Để gắn TN-5305 lên tường, hãy sử dụng 3 vít đi kèm trong bộ giá treo bảng điều khiển.

Bước 1: Tạo 3 lỗ vít trên tường dựa trên vị trí của 3 lỗ vít trên công tắc được hiển thị trong sơ đồ kích thước lắp đặt.

Bước 2: Chèn một con vít vào lỗ vít trên cùng ở giữa trên công tắc và vặn nó vào tường.

Bước 3: Vặn 2 vít còn lại qua các lỗ dưới cùng bên trái và dưới cùng bên phải trên công tắc.

Gắn DIN-Rail (tùy chọn)

Sử dụng bộ giá treo DIN-Rail tùy chọn (DK-M12-305, phải được mua riêng) để gắn TN-5305 trên thanh ray DIN 35 mm.

Bước 1: Cố định tấm đính kèm DIN-Rail vào mặt sau của công tắc như minh họa trong hình trên.

Bước 2: Định vị móc trên cùng của tấm đính kèm DIN-Rail vào cạnh trên cùng của thanh ray. Để tháo công tắc khỏi DIN-Rail, chỉ cần làm ngược lại các Bước 2 và 3 ở trên.

Bước 3: Xoay công tắc xuống dưới cho đến khi đáy của tấm đính kèm khớp vào cạnh dưới của thanh ray.

Để tháo công tắc khỏi DIN-Rail, chỉ cần làm ngược lại Bước 2 và 3 ở trên.

Yêu cầu về hệ thống dây điện

Tắt nguồn trước khi ngắt kết nối các mô-đun hoặc dây. Điện áp nguồn điện chính xác được liệt kê trên nhãn sản phẩm. Kiểm tra điện áp của nguồn điện để đảm bảo rằng bạn đang sử dụng đúng điện áp. KHÔNG sử dụng điện áp lớn hơn điện áp được chỉ định trên nhãn sản phẩm.

Các thiết bị này phải được cung cấp bởi nguồn SELV như được định nghĩa trong Chỉ thị điện áp thấp 2006/95/EC và 2004/108/EC

Đảm bảo ngắt kết nối dây nguồn trước khi lắp đặt và/hoặc đấu dây công tắc Moxa của bạn.

Thiết bị này đã được phê duyệt UL508. Chỉ sử dụng dây dẫn bằng đồng, 60/75°C, Thắt chặt đến 4,5 pound-inch. Để sử dụng trong môi trường PollutionDegree 2

Tính cường độ dòng điện lớn nhất có thể chạy trong mỗi dây nguồn và dây chung. Quan sát tất cả các mã điện xác định dòng điện tối đa cho phép đối với từng kích cỡ dây. Nếu dòng điện vượt quá định mức tối đa, hệ thống dây điện có thể bị quá nóng, gây hư hỏng nghiêm trọng cho thiết bị của bạn

Bạn cũng nên chú ý đến các nguyên tắc sau:

• Sử dụng các đường dẫn riêng biệt để định tuyến hệ thống dây điện và thiết bị. Nếu các đường dẫn dây nguồn và thiết bị phải giao nhau, hãy đảm bảo các dây này vuông góc với nhau tại điểm giao nhau. Lưu ý: Không chạy dây tín hiệu hoặc thông tin liên lạc và dây nguồn trong cùng một ống dẫn dây. Để tránh nhiễu, các dây có đặc điểm tín hiệu khác nhau nên được định tuyến riêng.
• Bạn có thể sử dụng loại tín hiệu được truyền qua dây để xác định dây nào cần được tách riêng. Quy tắc ngón tay cái là hệ thống dây điện có chung đặc tính điện có thể được nhóm lại với nhau.
• Giữ dây đầu vào và dây đầu ra tách biệt.
• Bạn nên dán nhãn hệ thống dây điện cho tất cả các thiết bị trong hệ thống khi cần thiết

Nối đất TN-5305

Nối đất và đi dây giúp hạn chế ảnh hưởng của tiếng ồn do nhiễu điện từ (EMI). Chạy kết nối nối đất từ vít nối đất đến bề mặt nối đất trước khi kết nối các thiết bị

Sản phẩm này được thiết kế để gắn vào bề mặt lắp đặt được nối đất tốt chẳng hạn như bảng kim loại

Kết nối cổng Ethernet 10/100BaseT(X)

Tất cả các mẫu TN-5305 đều có 5 cổng Ethernet 10/100BaseT(X) (ổ cắm M12 có 4 chốt bảo vệ với mã hóa D). Các cổng 10/100TX nằm ở mặt trước của TN-5305 được sử dụng để kết nối với các thiết bị hỗ trợ Ethernet. Hầu hết người dùng định cấu hình các cổng này cho chế độ Auto MDI/MDI-X, trong trường hợp đó, sơ đồ chân của cổng được điều chỉnh tự động tùy thuộc vào loại cáp Ethernet được sử dụng (truyền thẳng hoặc truyền chéo) và loại thiết bị (loại NIC hoặc loại HUB/Switch) được kết nối với cổng.

Trong phần tiếp theo, chúng tôi cung cấp sơ đồ chân cho cả cổng MDI (loại NIC) và cổng MDI-X (loại HUB/Switch). Chúng tôi cũng cung cấp sơ đồ nối dây cáp cho cáp Ethernet xuyên thẳng và cáp chéo

Sơ đồ chân cho ổ cắm trên TN-5305

Sơ đồ chân cho RJ45 (8 chân)

Đi dây cáp chéo M12 (4 chân, M) đến M12 (4 chân, M)

Đấu dây cáp thẳng M12 (4 chân, M) đến M12 (4 chân, M)

Đi dây cáp chéo M12 (4 chân, M) đến RJ45 (8 chân)

Đấu dây cáp M12 (4 chân, M) đến RJ45 (8 chân)

Kết nối MDI/MDI-X tự động

Chức năng Auto MDI/MDI-X cho phép người dùng kết nối các cổng 10/100BaseTX của TN-5305 với bất kỳ loại thiết bị Ethernet nào mà không cần quan tâm đến loại cáp Ethernet được sử dụng để kết nối. Điều này có nghĩa là bạn có thể sử dụng một trong hai cáp xuyên thẳng hoặc cáp chéo để kết nối TN-5305 với các thiết bị Ethernet

Đèn báo LED

Một số chỉ báo LED được đặt trên bảng điều khiển phía trước của TN-5305. Chức năng của từng đèn LED được mô tả trong bảng bên dưới

Tự động đàm phán và cảm biến tốc độ

Tất cả các cổng Ethernet của TN-5305 đều hỗ trợ độc lập tính năng tự động điều chỉnh tốc độ ở chế độ 10BaseT và 100BaseTX, hoạt động theo tiêu chuẩn IEEE 802.3u. Điều này có nghĩa là một số nút có thể hoạt động ở tốc độ 10 Mbps, đồng thời, các nút khác đang hoạt động ở tốc độ 100 Mbps.

Tự động đàm phán diễn ra khi kết nối cáp M12 được thực hiện và sau đó mỗi khi LINK được bật. TN-5305 quảng cáo khả năng sử dụng tốc độ truyền 10 Mbpshoặc 100 Mbps, với thiết bị ở đầu kia của cáp dự kiến sẽ quảng cáo theo cùng một cách. Tùy thuộc vào loại thiết bị được kết nối, điều này sẽ dẫn đến sự không đồng nhất trong hoạt động với tốc độ 10 Mbps hoặc 100 Mbps.

Nếu cổng Ethernet của TN-5305 được kết nối với một thiết bị không đàm phán, nó sẽ mặc định ở tốc độ 10 Mbps và chế độ bán song công, theo yêu cầu của tiêu chuẩn IEEE 802.3u

Thông số kỹ thuật

Như vậy BKAII đã cùng các bạn tìm hiểu về cách sử dụng dòng switch TN-5305 hãng Moxa. Có thắc mắc hay cần thêm thông tin các bạn liên hệ BKAII nhé!

Xem thêm:

• Hướng dẫn cài đặt MGate 5119 Series Modbus TCP Gateway hãng Moxa
• Hướng dẫn cài đặt MGate MB3170, MGate MB3270 Modbus TCP Gateway hãng Moxa
• Hướng dẫn cài đặt bộ chuyển đổi RS232 sang quang MOXA TCF-90

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"
