Hướng dẫn cấu hình ATC-1300: Modbus RTU Slave sang Modbus TCP Master
Bài viết này BKAII hướng dẫn chi tiết cách cấu hình ATC-1300 để chuyển đổi từ Modbus RTU Slave sang Modbus TCP Master.
Đây là mô hình rất phổ biến trong các hệ thống SCADA, PLC, DCS khi cần đưa thiết bị serial lên mạng Ethernet.

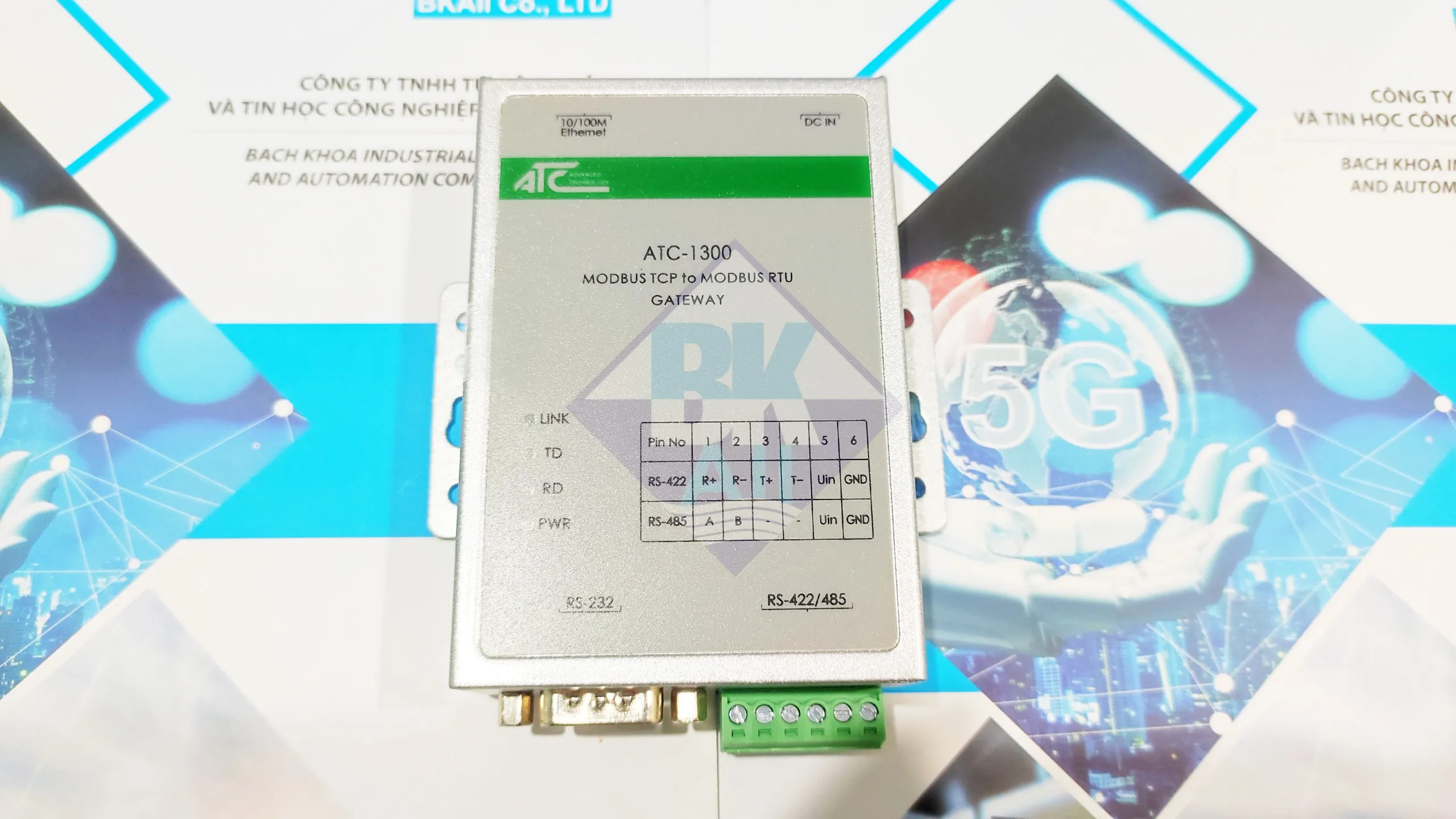

1. Giới thiệu thiết bị ATC-1300
ATC-1300 là bộ Modbus Gateway cho phép chuyển đổi giữa Modbus RTU/ASCII và Modbus TCP/IP. Tìm hiểu thêm tại đây về việc lựa chọn các bộ Modbus Gateway thông dụng hiện nay.
- Hỗ trợ RS232 và RS422/485
- Cấu hình qua Web đơn giản
- Ứng dụng rộng trong hệ thống công nghiệp
2. Mô hình kết nối

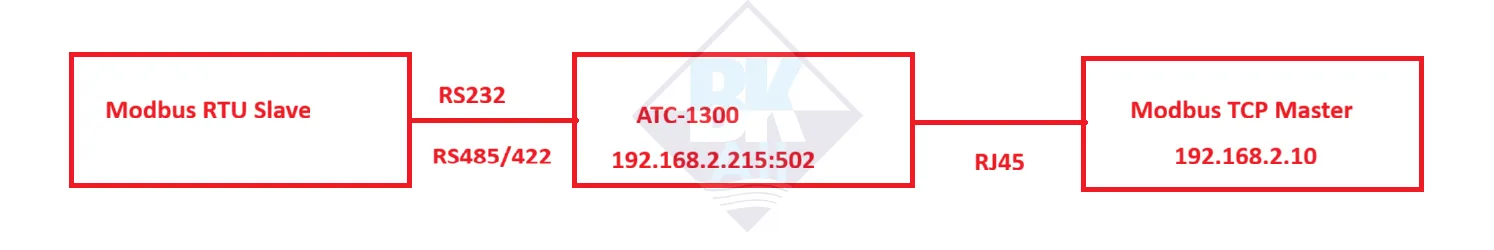

Sơ đồ kết nối hệ thống
👉 Tham khảo thêm giải pháp tổng thể: Giải pháp kết nối Modbus RTU lên Ethernet
3. Truy cập và đăng nhập thiết bị
- IP mặc định: 192.168.2.215
- Username/Password: admin/admin
Lưu ý: Nên đổi IP phù hợp với hệ thống thực tế.
4. Các bước cấu hình ATC-1300
4.1 Cấu hình Serial
- Chọn đúng cổng (RS232 hoặc RS485)
- Baud rate (ví dụ: 9600 / 19200)
- Data bits: 7 hoặc 8
- Parity: None / Even / Odd
- Stop bit: 1 hoặc 2
4.2 Cấu hình Network
- Đặt IP theo hệ thống
- Port: 502 (mặc định Modbus TCP)
4.3 Kết nối Modbus RTU Slave
Thiết bị RTU được kết nối qua cổng serial (RS485), cấu hình giống thông số phía ATC-1300.
4.4 Kết nối Modbus TCP (PC / SCADA)
- Phần mềm: Modbus Poll hoặc SCADA
- IP: địa chỉ ATC-1300
- Port: 502
4.5 Cấu hình Slave ID
Đặt Slave ID = 1 cho cả hai phía:
4.6 Kiểm tra truyền thông
Nếu đọc/ghi dữ liệu thành công → hệ thống đã cấu hình đúng.
5. Các lỗi thường gặp
- Sai baud rate → không giao tiếp
- Sai Slave ID → không đọc được dữ liệu
- Khác parity/stop bit → lỗi CRC
- Sai IP → không kết nối TCP
👉 Xem chi tiết: Các lỗi thường gặp khi đấu nối RS485Các lỗi thường gặp khi đấu nối RS485
6. Kết luận
ATC-1300 là giải pháp đơn giản, hiệu quả để chuyển đổi Modbus RTU sang Modbus TCP trong các hệ thống công nghiệp.
Thiết bị đặc biệt phù hợp với các bài toán:
- Kết nối PLC/cảm biến lên SCADA
- Nâng cấp hệ thống RS485 lên Ethernet
- Tích hợp hệ thống cũ vào IIoT
FAQ
ATC-1300 có cần cấu hình nhiều không?
Có. Bạn có thể xem hướng dẫn cấu hình chi tiết tại đây.
Có dùng được cho SCADA không?
Có. ATC-1300 hoạt động tốt với SCADA qua Modbus TCP.
Port Modbus TCP là bao nhiêu?
Mặc định là 502.
