Giải pháp kết nối hai Modbus Master tới một Modbus Slave với bộ chuyển đổi HD67146-A1
Modbus RTU là giao thức truyền thông công nghiệp phổ biến dùng để kết nối PLC, SCADA, HMI, cảm biến hoặc công tơ điện trong các hệ thống tự động hóa công nghiệp.
Tuy nhiên, một hạn chế quan trọng của kiến trúc Modbus RTU là chỉ cho phép một Master giao tiếp với nhiều Slave. Trong nhiều nhà máy hiện nay, cả hệ thống điều khiển PLC và hệ thống giám sát SCADA đều cần truy cập cùng một thiết bị đo lường hoặc I/O.
Vậy nếu cần hai Modbus Master cùng truy cập một Modbus Slave thì phải làm thế nào?
Giải pháp hiệu quả là sử dụng bộ chuyển đổi HD67146-A1 của hãng ADFweb để điều phối truyền thông và tránh xung đột dữ liệu trên đường RS-485.
Vấn đề thường gặp với Modbus RTU
Theo chuẩn giao thức Modbus RTU, mô hình truyền thông được thiết kế theo cấu trúc:
- 1 Master – N Slave
- Master gửi lệnh truy vấn
- Slave phản hồi dữ liệu
Nếu hai thiết bị Master cùng truy cập trực tiếp vào một đường truyền RS-485, các vấn đề sau có thể xảy ra:
- Xung đột tín hiệu truyền thông
- Mất gói dữ liệu
- Lỗi CRC
- Thiết bị Slave không phản hồi ổn định
Trong thực tế, nhu cầu nhiều hệ thống cùng đọc dữ liệu rất phổ biến, ví dụ:
- PLC điều khiển dây chuyền sản xuất
- SCADA giám sát và lưu trữ dữ liệu
- Hệ thống quản lý năng lượng (EMS)
Để giải quyết vấn đề này cần một thiết bị trung gian đóng vai trò điều phối truyền thông.
Giải pháp với bộ chuyển đổi HD67146-A1

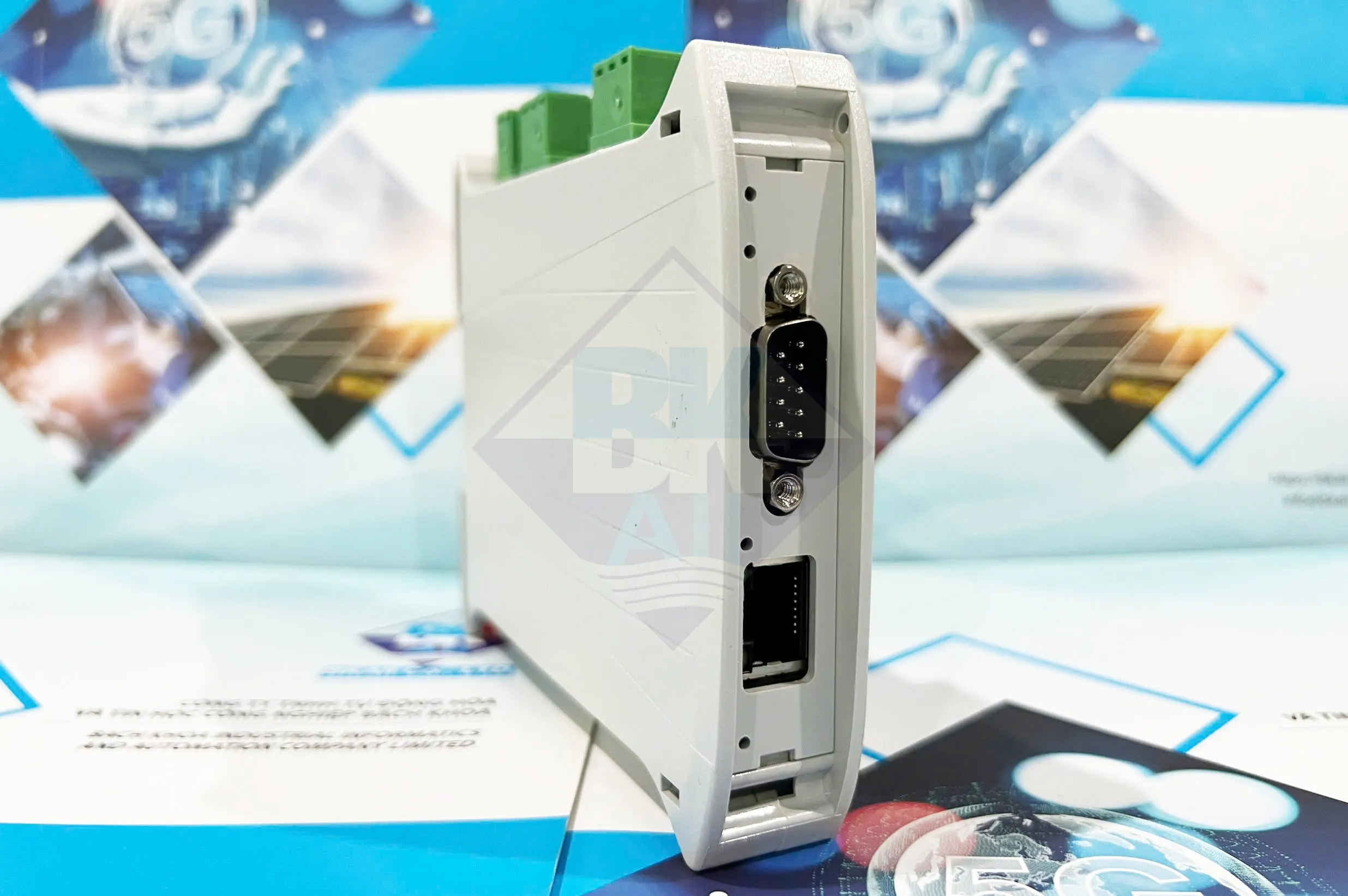

HD67146-A1 là bộ Modbus Master / Modbus MultiSlave Converter do hãng ADFweb (Ý) phát triển.
Thiết bị cho phép nhiều Master truy cập một Slave mà không gây xung đột truyền thông.
Chức năng chính
- Kết nối 2 Modbus Master RTU tới một hoặc nhiều Slave
- Quản lý và điều phối các yêu cầu truyền thông
- Gửi lệnh tuần tự xuống Slave
- Trả dữ liệu phản hồi chính xác cho từng Master
- Dễ cấu hình bằng phần mềm chuyên dụng
Nhờ đó, thiết bị Slave vẫn chỉ “nhìn thấy” một Master duy nhất, nhưng thực tế có thể phục vụ nhiều hệ thống điều khiển và giám sát.

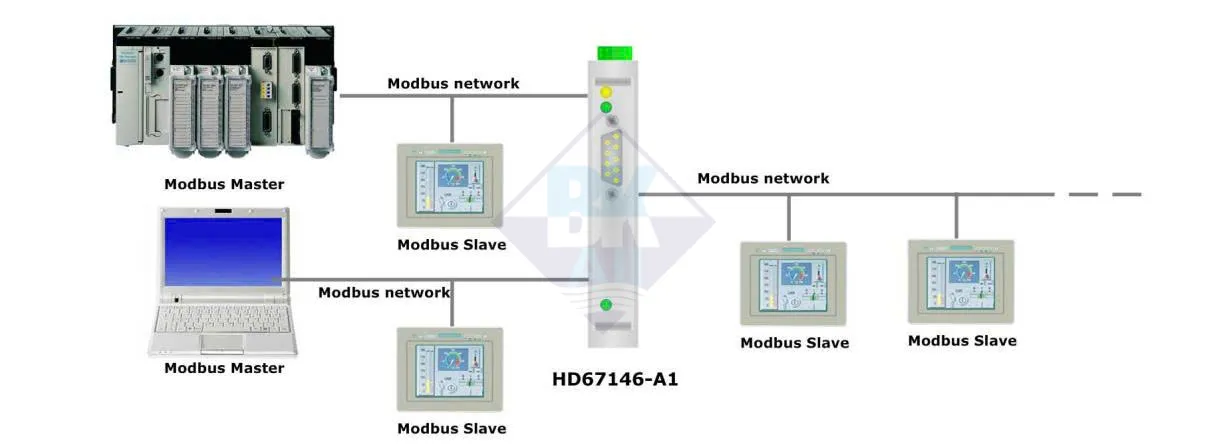

Sơ đồ kết nối hệ thống
Trong sơ đồ này:
- PLC đóng vai trò Master thứ nhất
- SCADA đóng vai trò Master thứ hai
- Thiết bị đo lường hoặc I/O là Slave
- HD67146-A1 điều phối truyền thông
Lợi ích khi triển khai
- Tăng tính linh hoạt hệ thống
- Cho phép nhiều hệ thống truy cập dữ liệu
- Không cần thay đổi thiết bị Slave hiện hữu
- Giảm chi phí đầu tư thiết bị
- Đảm bảo truyền thông ổn định
Ứng dụng thực tế
Giải pháp này được ứng dụng trong nhiều lĩnh vực công nghiệp:
- Nhà máy sản xuất cần PLC và SCADA cùng đọc dữ liệu
- Hệ thống giám sát điện năng với nhiều trung tâm điều khiển
- Hệ thống xử lý nước và môi trường
- Hệ thống tòa nhà BMS
Kết luận
Trong các hệ thống sử dụng Modbus RTU, việc nhiều Master truy cập cùng một Slave có thể gây ra xung đột truyền thông.
Sử dụng HD67146-A1 là giải pháp hiệu quả giúp điều phối dữ liệu, đảm bảo hệ thống hoạt động ổn định mà không cần thay đổi thiết bị hiện trường.
FAQ – Câu hỏi thường gặp
Modbus RTU có hỗ trợ nhiều Master không?
Theo chuẩn giao thức, Modbus RTU chỉ hỗ trợ mô hình 1 Master – N Slave. Nếu có nhiều Master cần thiết bị trung gian để điều phối.
HD67146-A1 hoạt động như thế nào?
Thiết bị nhận yêu cầu từ hai Master, xử lý tuần tự và gửi xuống Slave để tránh xung đột dữ liệu.
Có cần thay đổi thiết bị Slave không?
Không cần. Slave chỉ thấy một Master duy nhất.
Thiết bị phù hợp với hệ thống nào?
Phù hợp cho các hệ thống PLC – SCADA, giám sát năng lượng, xử lý nước, BMS và tự động hóa nhà máy.
