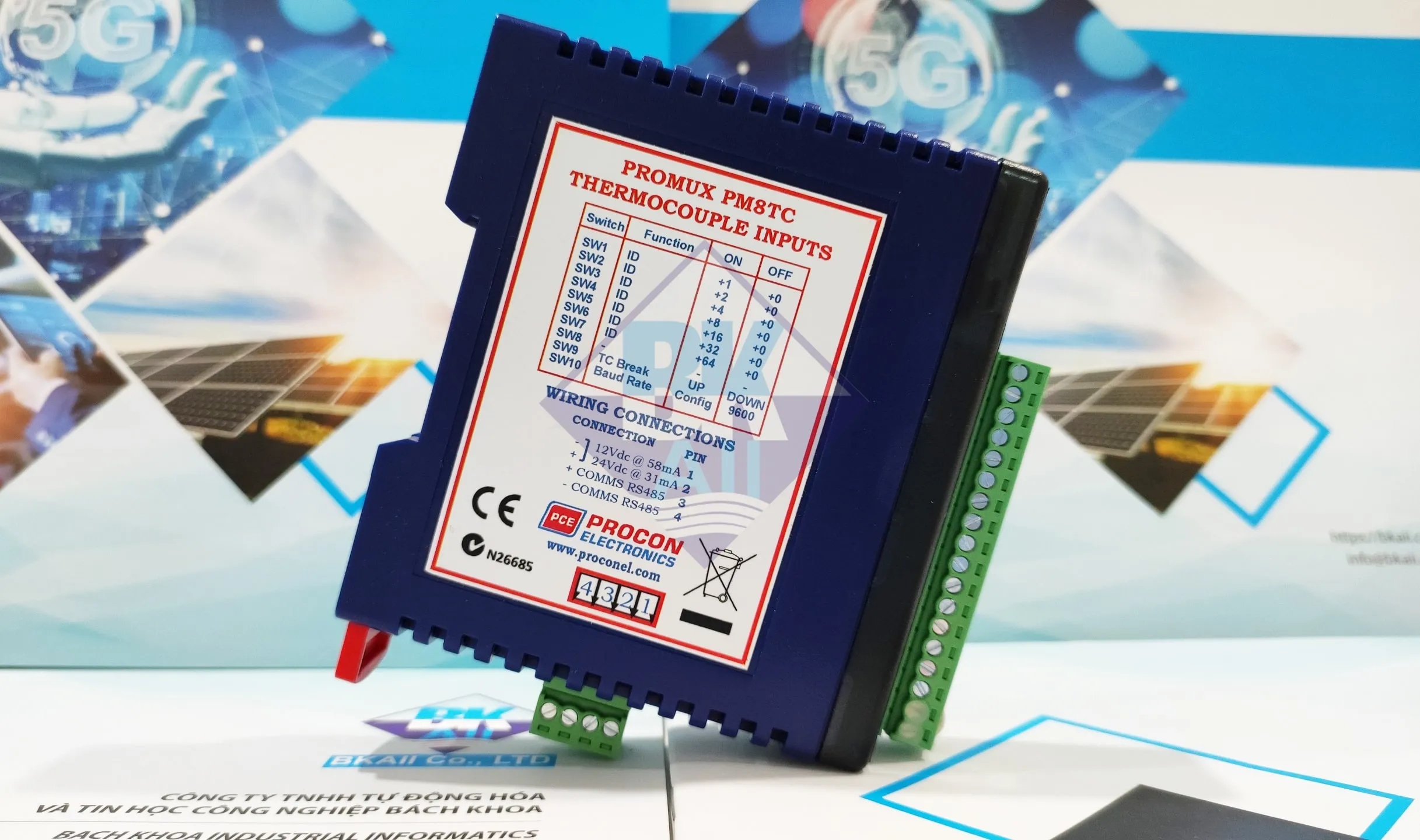

1. Cấu hình truyền thông cơ bản

• Giao thức: Modbus RTU qua RS-485 (2 dây A/B, có GND).
• Slave ID (địa chỉ thiết bị): có thể cấu hình qua DIP switch hoặc thanh ghi (mặc định thường là 1).
• Baud rate: 9600 / 19200 / 38400 bps (tuỳ cấu hình DIP switch).
• Parity: None (mặc định), có thể chọn Even/Odd.
• Stop bit: 1 hoặc 2 (tuỳ cấu hình).

2. Bảng địa chỉ thanh ghi Modbus mẫu

Lưu ý: Địa chỉ thanh ghi có thể khác tùy phiên bản firmware/tài liệu vui lòng liên hệ với BKAII để được hỗ trợ chi tiết với bản firmware của bạn!

3. Ví dụ đọc giá trị nhiệt độ

Ví dụ: Muốn đọc giá trị nhiệt độ từ kênh 1 (Channel 1) qua Modbus:

• Function code: 03 (Read Holding Register)
• Địa chỉ thanh ghi: 40001 (hoặc offset 0 tuỳ hệ SCADA/PLC)
• Số lượng thanh ghi đọc: 1
• Kết quả đọc: Nếu giá trị trả về là 3451 → Nhiệt độ thực = 345.1 °C

4. Cấu hình loại Thermocouple

PM8TC cho phép chọn loại Thermocouple (K, J, T, R, S, B, E, N…) thông qua thanh ghi TC Type Register. Ví dụ:

• Giá trị 2 → chọn Thermocouple loại K
• Giá trị 1 → chọn Thermocouple loại J
• Giá trị khác → theo bảng trong user manual

Tất cả 8 kênh sẽ áp dụng cùng loại Thermocouple được chọn.

5. Sơ đồ kết nối RS-485 (PM8TC → PLC/SCADA)

   +-----------------+           +-----------------+
   |   PM8TC Module  |           |   PLC/SCADA     |
   |                 |           | (Master Modbus) |
   |   A  ---------- +-----------+  A (D+)         |
   |   B  ---------- +-----------+  B (D-)         |
   |   GND --------- +-----------+  GND            |
   +-----------------+           +-----------------+

   * A ↔ A (D+), B ↔ B (D-)
   * Dây xoắn đôi, có che chắn để giảm nhiễu
   * Kết thúc đường truyền bằng điện trở 120Ω ở 2 đầu bus


6. Checklist triển khai thực tế

• ✅ Lắp đặt: Gắn module PM8TC lên DIN rail chắc chắn, đảm bảo thông gió tốt.
• ✅ Đấu dây cảm biến: Nối từng cặp dây Thermocouple vào đúng kênh (CH1–CH8), chú ý cực tính (+/-).
• ✅ Đấu dây RS-485: A ↔ A, B ↔ B, GND ↔ GND, sử dụng dây xoắn đôi, kết thúc bằng điện trở 120Ω.
• ✅ Cấu hình DIP switch: Thiết lập Slave ID, Baud rate, Parity theo hệ thống PLC/SCADA.
• ✅ Kiểm tra nguồn: Cấp nguồn DC 24V ổn định, có chống nhiễu (nếu cần).
• ✅ Khai báo trong PLC/SCADA: Tạo thiết bị Modbus Slave mới với đúng thông số truyền thông.
• ✅ Đọc thử dữ liệu: Sử dụng phần mềm Modbus Poll/SCADA để kiểm tra thanh ghi 40001–40008.
• ✅ Đối chiếu nhiệt độ: So sánh giá trị Modbus với nhiệt kế tham chiếu để hiệu chuẩn (nếu cần).
