BACnet/IP vs BACnet MSTP vs BACnet/SC – So sánh & Cách lựa chọn

Phần 2 – BACnet/IP, BACnet MSTP và BACnet/SC: Khác nhau ở đâu?

Các bạn thân mến, tiếp nối phần 1 về khái niệm cơ bản BACnet, hôm nay BKAII sẽ cùng các bạn tiếp tục sang phần 2 nhé. Ở phần này chúng ta sẽ tiếp xúc tới 3 chuẩn giao thức con của BACNet mà các bạn sẽ gặp ở các dự án BMS hiện nay. Đó là chúng ta sẽ phải lựa chọn giữa BACnet/IP, BACnet MS/TP và BACnet/SC. Mỗi giao thức đều có ưu nhược điểm riêng, ảnh hưởng trực tiếp đến tốc độ, độ ổn định, khả năng mở rộng và mức độ bảo mật của toàn bộ hệ thống điều khiển tòa nhà. Qua bài viết này, BKAII hy vọng sẽ giúp các bạn nắm rõ sự khác biệt cốt lõi giữa ba giao thức và cách chọn đúng cho từng bài toán thực tế như HVAC, chiller plant, lighting và security.

1. BACnet/IP – Giao thức Ethernet tốc độ cao cho BMS hiện đại

BACnet/IP sử dụng hạ tầng Ethernet (10/100/1000 Mbps), truyền dữ liệu qua UDP/IP, cho phép kết nối số lượng lớn thiết bị với tốc độ phản hồi nhanh. Đây là lựa chọn số một trong các hệ thống cần thu thập dữ liệu lớn và đồng bộ hoá nhanh.

• Ưu điểm:
  • Tốc độ cao (10/100/1000 Mbps).
  • Không giới hạn số node trong mạng.
  • Dễ mở rộng, dễ tích hợp đa tầng (Switch – Router – Firewall).
  • Tương thích tốt với hệ thống SCADA/BMS hiện đại.
  • Hỗ trợ multicast → khám phá thiết bị nhanh.
• Nhược điểm:
  • Cần hạ tầng mạng Ethernet chất lượng tốt.
  • Cần kỹ sư IT/BMS am hiểu VLAN, routing, IP planning.
  • Không có cơ chế mã hoá nội tại (bảo mật thấp hơn SC).

Ứng dụng phù hợp

• Chiller plant – cần tốc độ và dữ liệu lớn.
• Air Handling Unit (AHU), FCU controller tốc độ cao.
• Smart lighting trung tâm.
• Hệ thống giám sát năng lượng.
• Server BMS kết nối nhiều gateway/IO module.

2. BACnet MS/TP – Giao thức RS485 kinh điển, tiết kiệm chi phí

BACnet MS/TP (Master–Slave/Token Passing) chạy trên RS485, tốc độ 9600–76800 bps, giới hạn tối đa 127 thiết bị trên một segment. Đây là giao thức lâu đời, giá rẻ và vẫn phổ biến trong các thiết bị HVAC truyền thống.

• Ưu điểm:
  • Chi phí thấp nhất.
  • Thiết bị phổ biến trong HVAC, lighting, cảm biến.
  • Dễ triển khai với hệ thống dây có sẵn.
• Nhược điểm:
  • Tốc độ thấp → phản hồi chậm khi số node lớn.
  • Dễ bị lỗi do đấu dây RS485 sai, nhiễu, suy hao.
  • Token passing → một thiết bị lỗi có thể làm “đứng” cả mạng.
  • Không mã hoá.

Ứng dụng phù hợp

• FCU, VAV controller.
• Cảm biến nhiệt độ/độ ẩm đơn lẻ.
• Thiết bị chiếu sáng truyền thống.
• Khu vực nhỏ, ít điểm đo.
• Dây đi hiện hữu khó thay thế.

3. BACnet/SC (Secure Connect) – Thế hệ mới, bảo mật mạnh mẽ

BACnet/SC được ASHRAE phát hành nhằm giải quyết vấn đề bảo mật nội tại của BACnet/IP. Giao thức sử dụng WebSocket + TLS 1.2/1.3, đảm bảo mã hóa end-to-end giữa các thiết bị, phù hợp cho tòa nhà thông minh, IoT và các hệ thống quan trọng.

• Ưu điểm:
  • Mã hóa TLS end-to-end.
  • Không cần multicast → hoạt động tốt qua WAN, VPN, Cloud.
  • Bảo mật nhất trong ba chuẩn BACnet.
  • Tương thích với BACnet/IP thông qua hub/bridge SC.
• Nhược điểm:
  • Thiết bị hỗ trợ SC chưa quá phổ biến.
  • Chi phí cao hơn.
  • Cần cấu hình certificate, CA, trust group.

Ứng dụng phù hợp

• Hệ thống security, access control.
• Building automation qua cloud/hạ tầng phân tán.
• Campus, chuỗi tòa nhà cần kết nối từ xa.
• Các hệ thống yêu cầu bảo mật nghiêm ngặt.

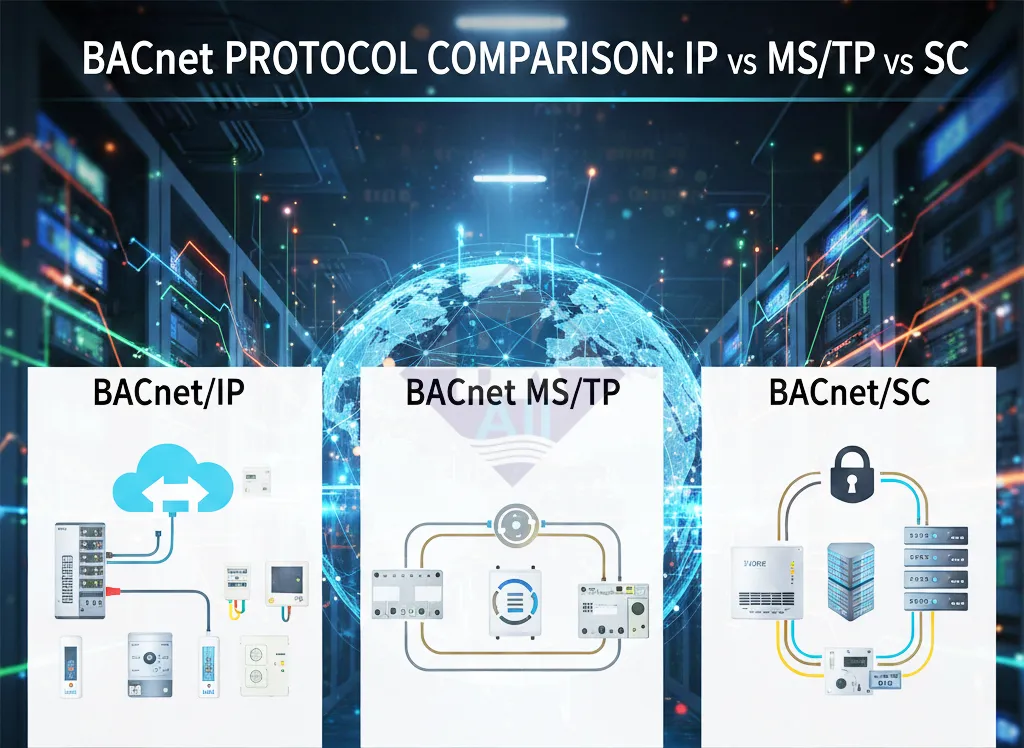

4. So sánh nhanh BACnet/IP – MS/TP – SC

5. Hướng dẫn chọn giao thức cho từng loại hệ thống

● Hệ thống HVAC (AHU, FCU, VAV)

• FCU/VAV → MS/TP (tiết kiệm, đủ tốc độ)
• AHU, chiller interface → BACnet/IP
• Hệ thống phân tán nhiều tầng → BACnet/IP

● Chiller plant (bơm – cooling tower – AHU master)

• Ưu tiên tuyệt đối: BACnet/IP
• Kết nối với BMS server qua IP hoặc SC

● Hệ thống chiếu sáng (lighting)

• Tủ chiếu sáng truyền thống → MS/TP
• Lighting gateway thông minh → BACnet/IP

● Hệ thống an ninh (access control – CCTV – fire alarm)

• Nếu có hỗ trợ → BACnet/SC để tăng bảo mật
• Không hỗ trợ SC → BACnet/IP

6. Kết luận

Các bạn thân mến, xuyên suốt trong các series bài chuyên sâu về các giao thức công nghiệp, chúng ta đều thống nhất quan điểm: không có giao thức nào “tốt nhất”, chỉ có giao thức phù hợp cho từng hệ thống.  Trong Bacnet cũng vậy, BACnet MS/TP phù hợp cho thiết bị giá rẻ – ít dữ liệu; BACnet/IP phù hợp cho hệ thống lớn và hiện đại; còn BACnet/SC là lựa chọn bắt buộc khi yêu cầu bảo mật ngày càng cao. Lựa chọn đúng giao thức ngay từ đầu sẽ giúp hệ thống BMS hoạt động ổn định, mở rộng dễ dàng và đạt hiệu quả lâu dài.
