PROFINET và HART — Hướng dẫn tích hợp với HD67912-A1 (PROFINET ⇄ HART Master Converter)

Hôm nay BKAII sẽ cùng các bạn cùng tìm hiểu về hai giao thức phổ biến trong công nghiệp là PROFINET và HART, khi nào cần chuyển đổi giữa hai giao thức, rồi trình bày chi tiết bộ HD67912-A1 — PROFINET/HART Master Converter. Ngoài ra, chúng ta sẽ xem xét ứng dụng thực tế và phần FAQ để trả lời nhanh các câu hỏi thường gặp.

1. PROFINET — Khái quát và ứng dụng

PROFINET là một chuẩn Industrial Ethernet mở, thiết kế để trao đổi dữ liệu thời gian thực giữa bộ điều khiển (Controller — ví dụ PLC/DCS) và thiết bị trường (Device — I/O modules, drives, gateways, v.v.). PROFINET phù hợp khi hệ thống cần truyền dữ liệu với độ trễ thấp, đồng bộ hóa và tích hợp trực tiếp vào PLC/SCADA.

Mô hình: Controller ⇄ Device (Controller là master đối với I/O cyclic data; có cả giao tiếp acyclic cho cấu hình và diagnostics).
Dễ tích hợp với công cụ lập trình PLC (ví dụ TIA Portal), sử dụng file mô tả thiết bị (GSD/GSDML) để import.
Dùng cho các ứng dụng đòi hỏi tốc độ và đồng bộ như điều khiển chuyển động, thu thập I/O thời gian thực, v.v.

2. HART — Khái quát và lợi ích

HART (Highway Addressable Remote Transducer) là giao thức hai chiều hoạt động trên đường tín hiệu 4–20 mA bằng kỹ thuật FSK (Frequency Shift Keying). HART cho phép truyền song song cả giá trị analog (4–20 mA) và dữ liệu số (device variables, diagnostics, tags).

Phổ biến trên cảm biến truyền thống: transmitters áp suất, nhiệt độ, flow, v.v.
Hữu ích cho commissioning, asset management và chẩn đoán (ví dụ cảnh báo sensor, drift, calibration info).
Hỗ trợ chế độ multidrop (nhiều thiết bị trên cùng loop) — nhưng giới hạn số lượng tùy theo phiên bản thiết bị và gateway.

3. Khi nào cần chuyển đổi giữa PROFINET và HART?

Bạn cần một bộ gateway/converter khi:

Hệ thống điều khiển trung tâm chạy PROFINET nhưng trong trường vẫn có nhiều thiết bị HART (4–20 mA) và bạn muốn đọc dữ liệu HART vào PLC/DCS.
Muốn duy trì đường loop 4–20 mA cho control nhưng đồng thời cần dữ liệu số (diagnostic, metadata) cho hệ thống quản lý và bảo trì.
Cần thu thập nhiều biến HART (PV, secondary PV, status, diagnostic) vào mạng Ethernet để hiển thị trên SCADA hoặc đẩy vào asset management.

4. Giới thiệu bộ HD67912-A1 — PROFINET/HART Master Converter

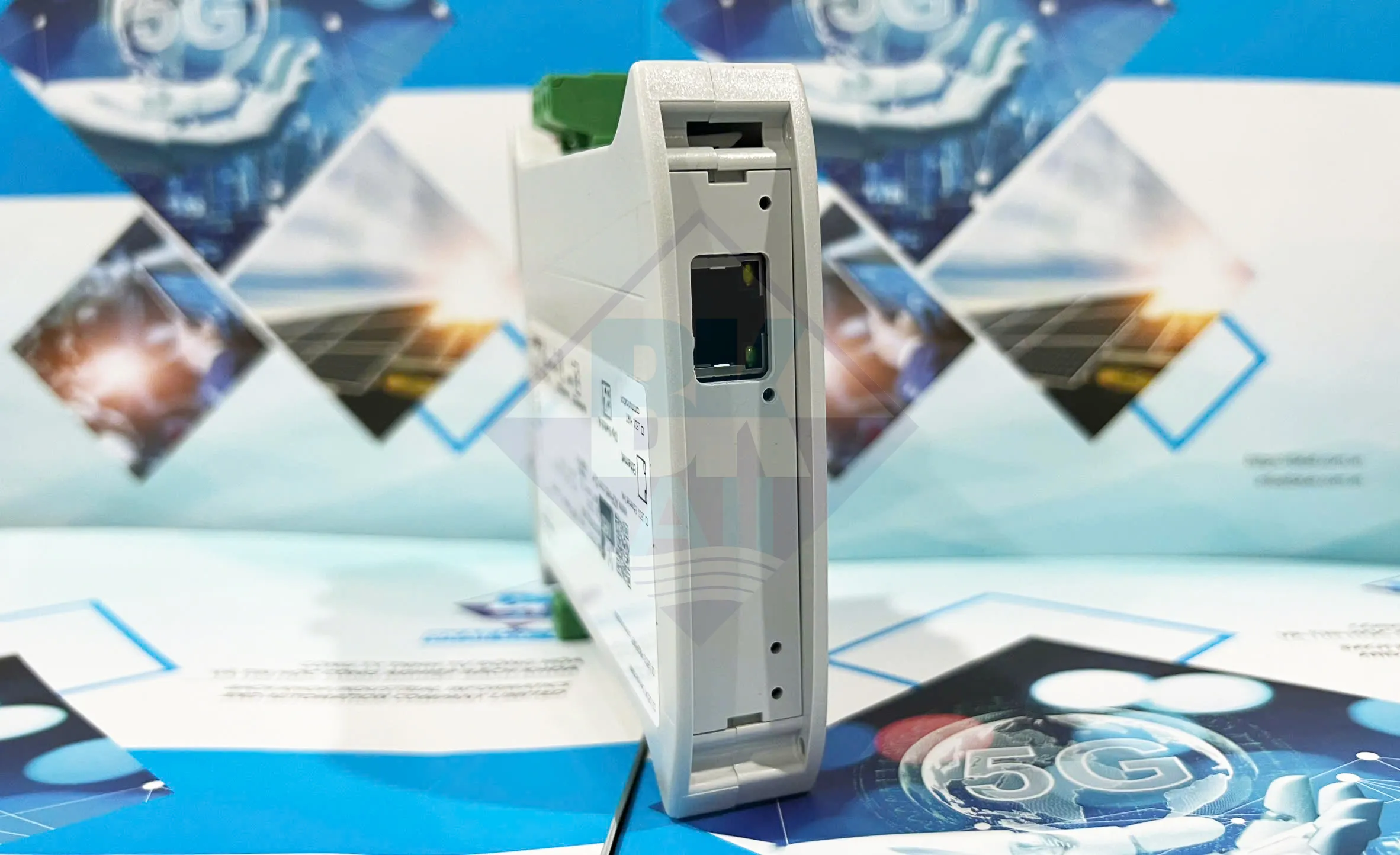

HD67912-A1 là một converter/gateway cho phép tích hợp thiết bị HART trên loop 4–20 mA vào mạng PROFINET. Thiết bị hoạt động như HART Master và có giao diện PROFINET (slave) để PLC có thể đọc dữ liệu. Đây là thiết bị được sản xuất bởi hãng ADFweb - ý, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam.

Chức năng chính

Hoạt động như PROFINET Device (GSDML được cung cấp) và HART Primary/Secondary Master.
Quét (Scan) các thiết bị HART, đọc các Device Variables quan trọng (PV, diagnostic, tag, v.v.) và ánh xạ sang vùng I/O PROFINET.
Hỗ trợ cấp nguồn loop (khi cần) và có tùy chọn resistor 250 Ω cho chuyển đổi 4–20 mA ↔ voltage.
Thiết kế DIN-rail, cấp nguồn 12–35 VDC (hoặc 8–24 VAC tùy model), LED báo trạng thái Ethernet/HART/PROFINET.

Tính năng phần mềm & cấu hình

Nhà sản xuất cung cấp phần mềm SW67912 (Windows) để cấu hình IP, tên station PROFINET, quét HART, chọn biến HART cần lấy và ánh xạ byte sang vùng I/O PROFINET. Đồng thời có file GSD/GSDML để import vào môi trường lập trình PLC (ví dụ TIA Portal).

Lưu ý: Luôn kiểm tra manual chính thức để biết giới hạn số thiết bị HART (thường HD67912-A1 quản lý được tới 15 thiết bị trên mỗi gateway, tuy nhiên phụ thuộc firmware và revision HART).

5. Ví dụ ứng dụng thực tế

Kịch bản: Một nhà máy xử lý muốn giám sát 6 cảm biến áp suất HART (2-wire 4–20 mA) bằng PLC Siemens S7-1500 qua PROFINET. Mục tiêu là đọc được PV (primary variable), trạng thái và thông tin chẩn đoán từ mỗi cảm biến vào PLC/SCADA.

Sơ đồ kết nối (tóm tắt)

Thiết bị	Kết nối	Ghi chú
Cảm biến HART x6	2-wire 4–20 mA (multidrop / single drop tùy cấu hình)	Đặt địa chỉ HART khác nhau nếu dùng multidrop
HD67912-A1	Nhận tín hiệu HART từ các sensor; cổng Ethernet → switch/PLC	Map HART variables → PROFINET I/O
Siemens S7-1500 (PROFINET)	Đọc vùng Input bytes từ HD67912-A1	Import GSDML, set IP và station name
SCADA / Asset Management	Đọc dữ liệu từ PLC hoặc trực tiếp qua Ethernet	Hiển thị diagnostic và cảnh báo

Lợi ích

Giữ được loop 4–20 mA cho điều khiển, đồng thời có dữ liệu số HART cho maintenance.
Giảm công việc commissioning so với dùng HART modem từng điểm.
Cảnh báo sớm qua diagnostic → giảm downtime.

6. Hướng dẫn cấu hình nhanh HD67912-A1 (bản tóm tắt)

Chuẩn bị: Máy tính Windows (Win7–11), cáp Ethernet Cat5e, SW67912, file GSD/GSDML, TIA Portal (nếu dùng PLC Siemens), nguồn phù hợp.
Đấu dây: Lắp thiết bị lên rail DIN, cấp nguồn, nối dây HART loop vào terminal, nối cổng Ethernet tới switch/PLC.
DIP switch: Kiểm tra DIP để bật loop power nếu cần và chế độ boot/upload khi cập nhật firmware.
Cấu hình phần mềm: Mở SW67912 → set IP, station name, chọn HART master type (Primary/Secondary) → dùng chức năng Scan để quét các thiết bị HART.
Mapping: Chọn device variables cần thu (ví dụ 246 = PV), xác định số byte và vị trí trong mảng I/O PROFINET.
PLC: Import file GSD/GSDML vào TIA Portal → thêm module vào hardware → set IP/station name trùng với converter → download cấu hình vào PLC.
Kiểm tra: Quan sát LED, kiểm tra vùng Input bytes trên PLC, xác minh giá trị PV và diagnostic.

7. Lưu ý triển khai & mẹo vận hành

Kiểm tra giới hạn số thiết bị HART supported bởi gateway và firmware.
Nếu dùng multidrop, đảm bảo mỗi thiết bị có địa chỉ HART riêng, và hiểu rằng multidrop có giới hạn băng thông.
Kiểm tra firewall khi cấu hình qua PC; dùng tunneling/cổng cấu hình nếu mạng có NAT.
Ánh xạ diagnostic bits rõ ràng để PLC/SCADA có thể hiện cảnh báo hợp lý.

8. FAQ — Hỏi & Đáp nhanh

1. PROFINET và HART khác nhau thế nào?

Trả lời: PROFINET là Industrial Ethernet cho dữ liệu thời gian thực; HART là giao thức số chồng lên tín hiệu 4–20 mA, chủ yếu cho thiết bị trường truyền thống.

2. HD67912-A1 có quản lý được bao nhiêu thiết bị HART?

Trả lời: Thông thường HD67912-A1 hỗ trợ đến 15 thiết bị trên mỗi gateway, tuy nhiên con số chính xác phụ thuộc firmware và revision HART — hãy kiểm tra manual/version trước khi triển khai.

3. Có cần tắt loop 4–20 mA khi dùng gateway không?

Trả lời: Không nhất thiết. Gateway thường cho phép giữ loop 4–20 mA (single-drop) và đồng thời đọc thông tin HART. Nếu hệ không cung cấp nguồn loop, bật tính năng cấp nguồn loop trên gateway (nếu có).

4. Tôi dùng PLC không phải Siemens — có dùng được HD67912-A1 không?

Trả lời: Có. HD67912-A1 hoạt động như một thiết bị PROFINET (device). Chỉ cần import file GSDML tương thích vào môi trường lập trình PLC tương ứng (nhiều PLC hỗ trợ PROFINET through GSD/GSDML).

5. Tôi muốn dữ liệu HART vào hệ quản lý tài sản (AMS) — nên kết nối thế nào?

Trả lời: Có thể đưa dữ liệu HART vào PLC qua PROFINET rồi đẩy từ PLC lên SCADA/Database; hoặc cấu hình SCADA/AMS kết nối trực tiếp qua Ethernet tới vùng dữ liệu converter nếu hệ thống cho phép.
