HD67B81-IP-A1 – Giải pháp sử dụng Gateway BACnet IP Slave / PROFINET Master tích hợp hệ thống tự động hóa

1. Giới thiệu về giao thức BACnet IP Slave và PROFINET Master

BACnet IP (Building Automation and Control Network over IP) là giao thức truyền thông mở do tổ chức ASHRAE phát triển, được sử dụng rộng rãi trong các hệ thống tự động hóa tòa nhà (BAS) như: điều hòa không khí, chiếu sáng, an ninh, quản lý năng lượng, thang máy... BACnet IP sử dụng nền tảng TCP/IP giúp việc truyền dữ liệu qua mạng Ethernet trở nên dễ dàng và tiêu chuẩn hóa.

Trong hệ thống BACnet, vai trò Slave (Server) là thiết bị cung cấp dữ liệu cho các thiết bị Master (Client) như BMS hoặc SCADA. Các Slave thường là cảm biến, đồng hồ đo, bộ điều khiển HVAC… gửi dữ liệu trạng thái, nhiệt độ, áp suất hoặc mức năng lượng về hệ thống trung tâm.

PROFINET là giao thức công nghiệp thời gian thực do Siemens và tổ chức PI (PROFIBUS & PROFINET International) phát triển. PROFINET được dùng phổ biến trong nhà máy công nghiệp, dây chuyền sản xuất tự động nhờ khả năng truyền dữ liệu nhanh, chính xác và tin cậy. Giao thức này dựa trên nền Ethernet chuẩn công nghiệp, hỗ trợ điều khiển chuyển động (Motion Control), đồng bộ hóa thời gian (IRT), và tích hợp mạnh với các PLC Siemens S7-1200, S7-1500.

Trong hệ thống PROFINET, vai trò Master (Controller) là bộ điều khiển trung tâm như PLC hoặc gateway, có nhiệm vụ đọc/ghi dữ liệu từ các thiết bị Slave (IO Devices) như robot, HMI, cảm biến hoặc bộ chấp hành.

2. Tại sao cần chuyển đổi giữa BACnet IP Slave và PROFINET Master?

Trong các nhà máy hoặc tòa nhà thông minh hiện đại, hệ thống điều khiển thường không đồng nhất. Các thiết bị HVAC, cảm biến nhiệt độ, công tắc, đồng hồ năng lượng hoạt động theo chuẩn BACnet IP, trong khi hệ thống điều khiển trung tâm hoặc robot công nghiệp lại sử dụng PROFINET.

Vấn đề đặt ra là: làm thế nào để hệ thống điều khiển công nghiệp (PROFINET) có thể thu thập và điều khiển các thiết bị BACnet mà không cần thay đổi toàn bộ hạ tầng hiện có?

Đó chính là lý do cần một thiết bị Gateway chuyển đổi giao thức – giúp kết nối liền mạch hai thế giới: tòa nhà (BACnet) và nhà máy (PROFINET). Thiết bị này giúp:

• Tích hợp dữ liệu từ các cảm biến BACnet IP vào hệ thống điều khiển PROFINET;
• Giảm chi phí đầu tư và thời gian cấu hình lại hệ thống;
• Giữ nguyên thiết bị hiện có, mở rộng khả năng giám sát & điều khiển xuyên suốt;
• Đảm bảo tính ổn định và tương thích chuẩn quốc tế.

3. Giới thiệu về sản phẩm HD67B81-IP-A1

HD67B81-IP-A1 là bộ Gateway công nghiệp do hãng ADFweb (Italy) sản xuất, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Bộ HD67B81-IP-A1 được thiết kế chuyên dụng cho việc chuyển đổi giữa hai giao thức BACnet IP Slave và PROFINET Master. Thiết bị cho phép các bộ điều khiển PROFINET giao tiếp trực tiếp với thiết bị BACnet IP mà không cần phần mềm trung gian.

Tính năng nổi bật:

• Hỗ trợ chuẩn BACnet/IP (ANSI/ASHRAE 135) và PROFINET IO (IEC 61158);
• Hoạt động đồng thời như BACnet IP Slave và PROFINET Master;
• Cấu hình dễ dàng qua phần mềm SW67500 miễn phí của ADFweb;
• 2 cổng Ethernet độc lập (một cho mỗi mạng);
• Hỗ trợ truyền dữ liệu 10/100 Mbps, chuẩn RJ45;
• Có bộ nhớ Flash lưu cấu hình – tự động khởi động lại khi mất điện;
• Có đèn LED hiển thị trạng thái kết nối, nguồn, lỗi và truyền dữ liệu;
• Nguồn cấp 8…24V DC, lắp trên thanh DIN chuẩn công nghiệp.

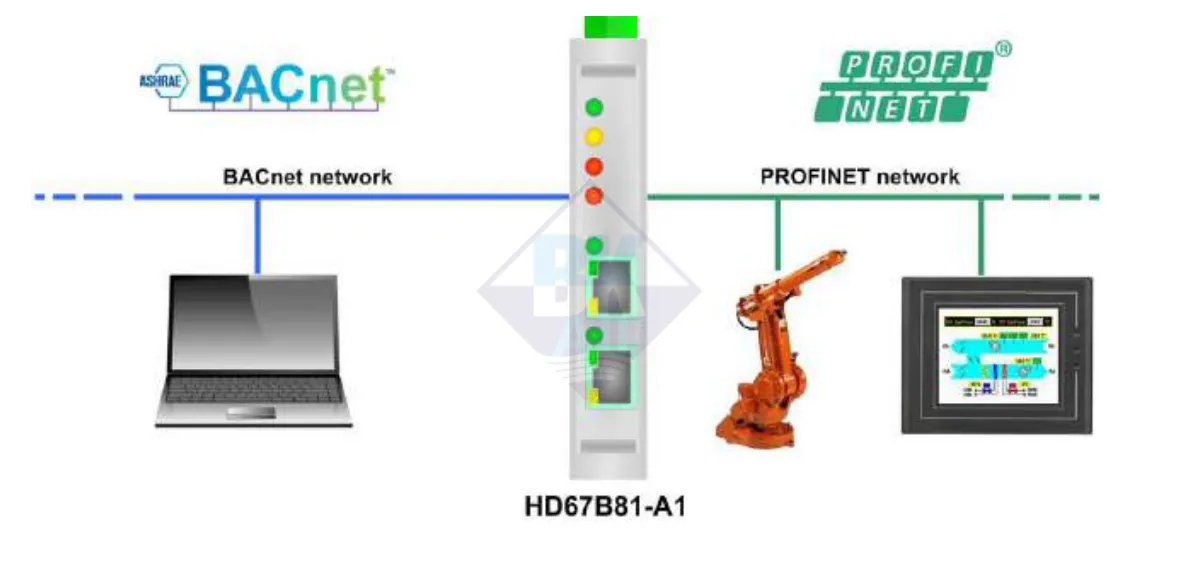

4. Phân tích nguyên lý hoạt động theo sơ đồ

Trong sơ đồ, hệ thống được chia làm hai mạng:

• Mạng BACnet IP: gồm máy tính hoặc phần mềm BMS giám sát dữ liệu tòa nhà;
• Mạng PROFINET: gồm robot công nghiệp, HMI hoặc PLC điều khiển sản xuất;

Ở trung tâm là Gateway HD67B81-IP-A1, đóng vai trò cầu nối hai giao thức:

Luồng dữ liệu và vai trò của từng thành phần:

• Máy tính BACnet (BACnet Client) gửi yêu cầu đọc dữ liệu tới thiết bị BACnet IP Slave. Tuy nhiên, trong hệ thống này, Slave là chính HD67B81-IP-A1.
• HD67B81-IP-A1 nhận yêu cầu từ mạng BACnet IP, sau đó chuyển đổi dữ liệu tương ứng sang mạng PROFINET và điều khiển các thiết bị phía bên kia (robot, HMI, v.v.).
• Ở chiều ngược lại, Gateway hoạt động như PROFINET Master, đọc/ghi dữ liệu của các thiết bị PROFINET Slave. Dữ liệu này sau đó được ánh xạ (mapping) sang các điểm dữ liệu BACnet (Object ID, Property, Instance Number...)

Luồng chảy dữ liệu:

1. Dữ liệu cảm biến hoặc trạng thái robot được truyền trong mạng PROFINET.
2. Gateway HD67B81-IP-A1 nhận và chuyển đổi dữ liệu sang định dạng BACnet tương thích.
3. Máy tính BACnet hoặc hệ thống BMS đọc dữ liệu từ Gateway như một thiết bị BACnet IP Slave thông thường.
4. Ngược lại, khi có yêu cầu điều khiển từ BMS, Gateway sẽ dịch sang lệnh PROFINET và gửi tới thiết bị robot hoặc HMI.

Nhờ cơ chế này, HD67B81-IP-A1 giúp hai mạng độc lập trao đổi dữ liệu trong thời gian thực mà không cần thay đổi phần cứng sẵn có.

5. Câu hỏi thường gặp (FAQ)

---

Trên đây chúng ta đã tìm hiểu sơ bộ về khái niệm, tính năng và mô hình sử dụng bộ Gateway HD67B81-IP-A1. Đây được coi là giải pháp hiệu quả cho các ứng dụng cần tích hợp hệ thống BACnet IP vào mạng PROFINET. Thiết bị giúp tiết kiệm chi phí, đơn giản hóa kiến trúc và nâng cao khả năng tương tác giữa hệ thống tòa nhà và công nghiệp, phù hợp cho cả dự án retrofit và nâng cấp nhà máy thông minh. Mọi thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII để được cung cấp và hỗ trợ!
