Hướng dẫn cấu hình MGate MB3180 chuyển Modbus RTU Master sang Modbus TCP Slave
Tài liệu này thuộc quyền sở hữu công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Mọi sao chép hoặc sử dụng khi chưa được cho phép đều vi phạm pháp luật.
Bộ chuyển đổi Modbus Gateway MGate MB3180 là thiết bị của hãng Moxa cho phép chuyển đổi dữ liệu hai chiều giữa Modbus RTU / Modbus ASCII và Modbus TCP .
Thiết bị Modbus Gateway thường được sử dụng để tích hợp các thiết bị Modbus RTU trên đường truyền RS485 vào hệ thống Ethernet hoặc SCADA hiện đại.

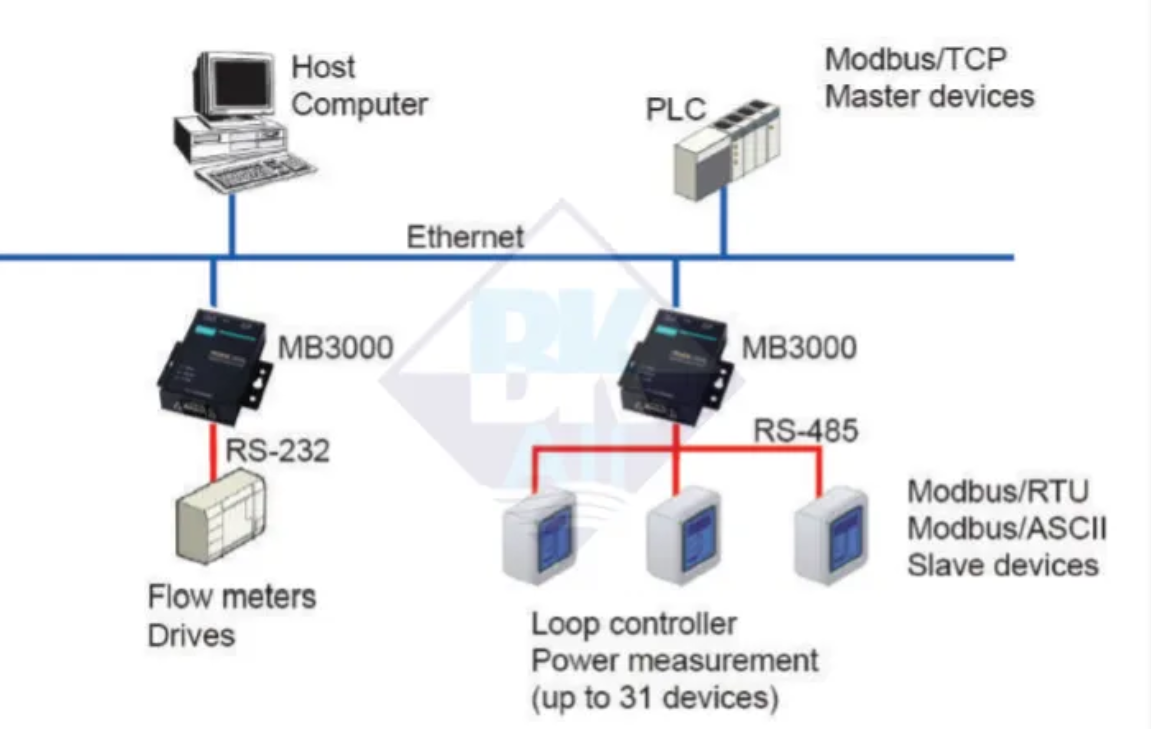

Mô hình chuyển đổi Modbus RTU Master sang Modbus TCP Slave
Trong mô hình này:
- Thiết bị Modbus RTU Master giao tiếp qua cổng RS485
- Gateway: MGate MB3180
- Thiết bị Ethernet đóng vai trò Modbus TCP Slave
Truy cập cấu hình MGate MB3180

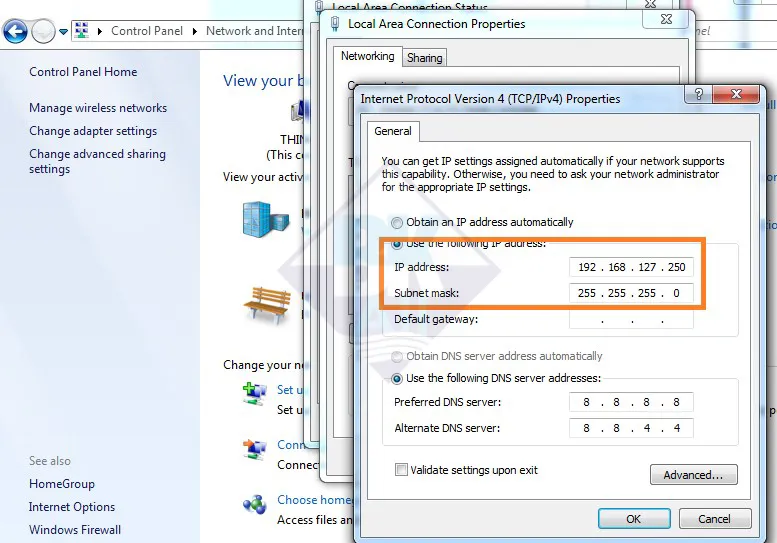

Địa chỉ IP mặc định của thiết bị là 192.168.127.254. Cần cấu hình IP máy tính cùng lớp mạng để truy cập giao diện cấu hình.
Sau đó mở trình duyệt và truy cập địa chỉ IP của gateway.
Thông tin đăng nhập mặc định:
- Username: admin
- Password: moxa
Các bước cấu hình Modbus Gateway

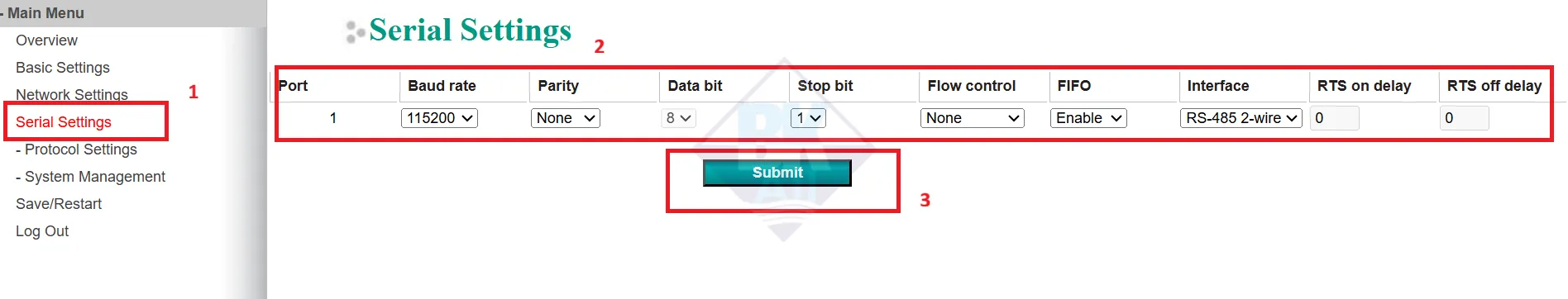

Bước 1: Cấu hình cổng Serial
Thiết lập các thông số cho cổng RS485:
- Baudrate: 115200
- Data bit: 8
- Parity: None
- Stop bit: 1

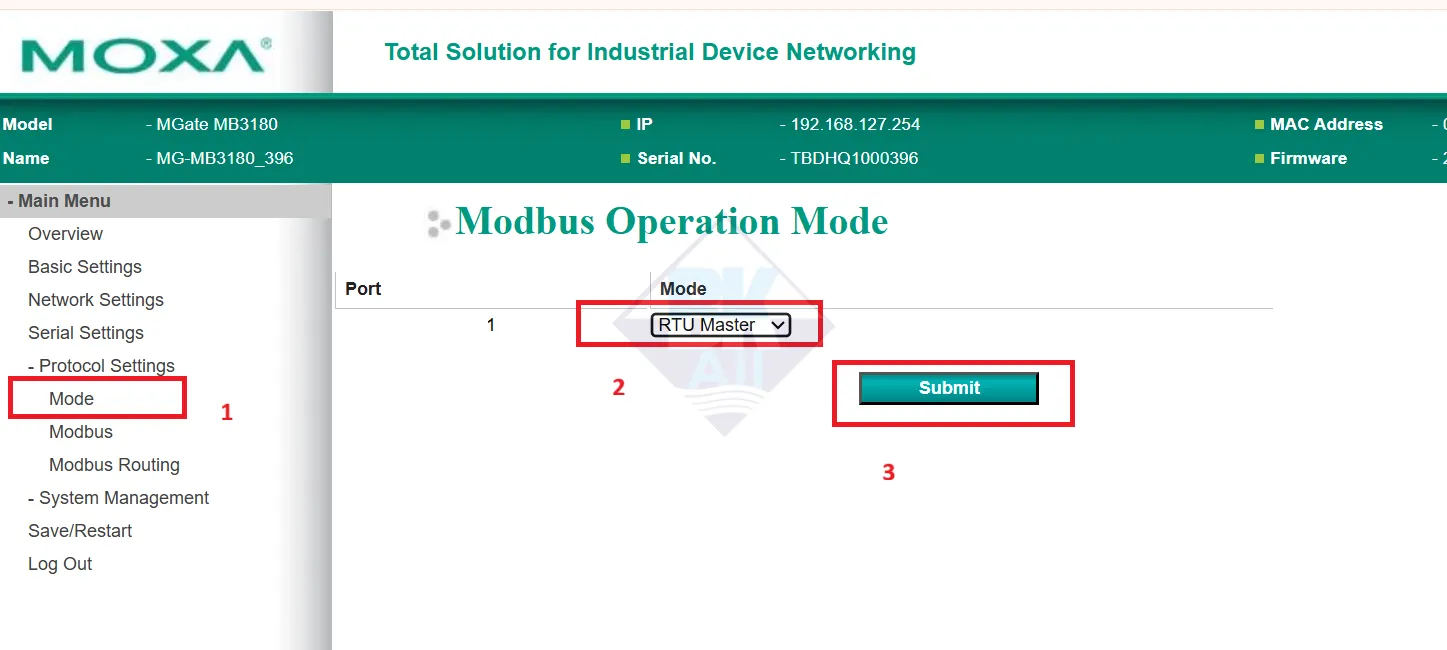

Bước 2: Chọn chế độ Modbus RTU Master
Cấu hình chế độ giao tiếp Modbus RTU Master cho cổng Serial.

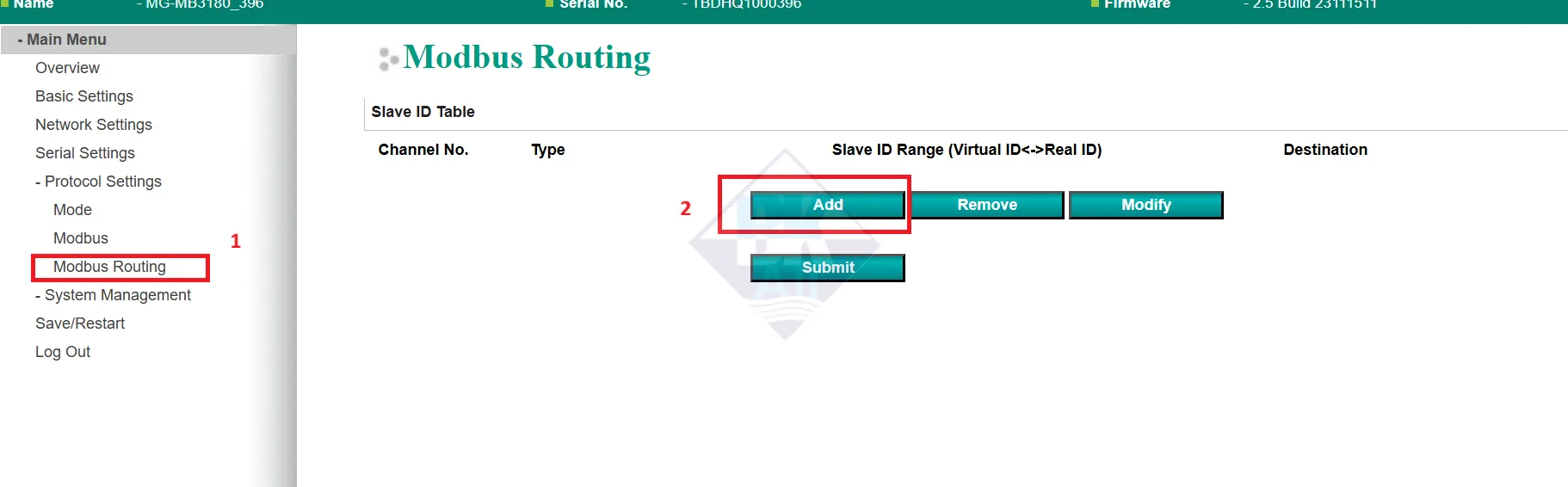

Bước 3: Khai báo thiết bị Modbus TCP Slave
Khai báo địa chỉ IP và Port của thiết bị Modbus TCP Slave.
- IP: địa chỉ của thiết bị TCP Slave
- Port: 502 (mặc định Modbus TCP)
Bước 4: Giả lập Modbus TCP Slave

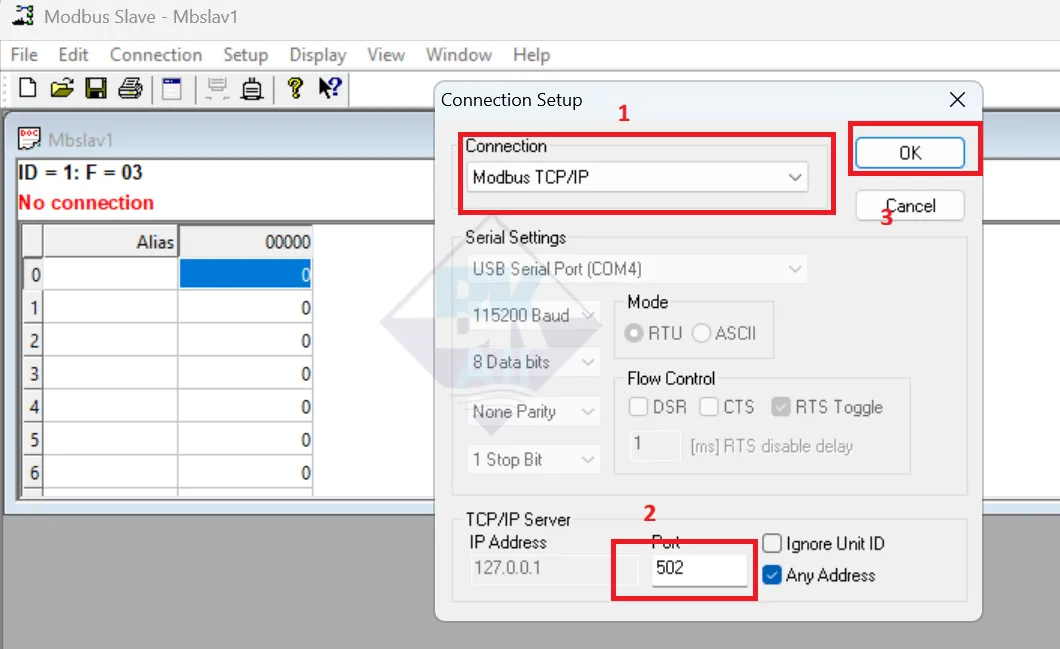

Sử dụng phần mềm Modbus Slave để giả lập thiết bị Modbus TCP.

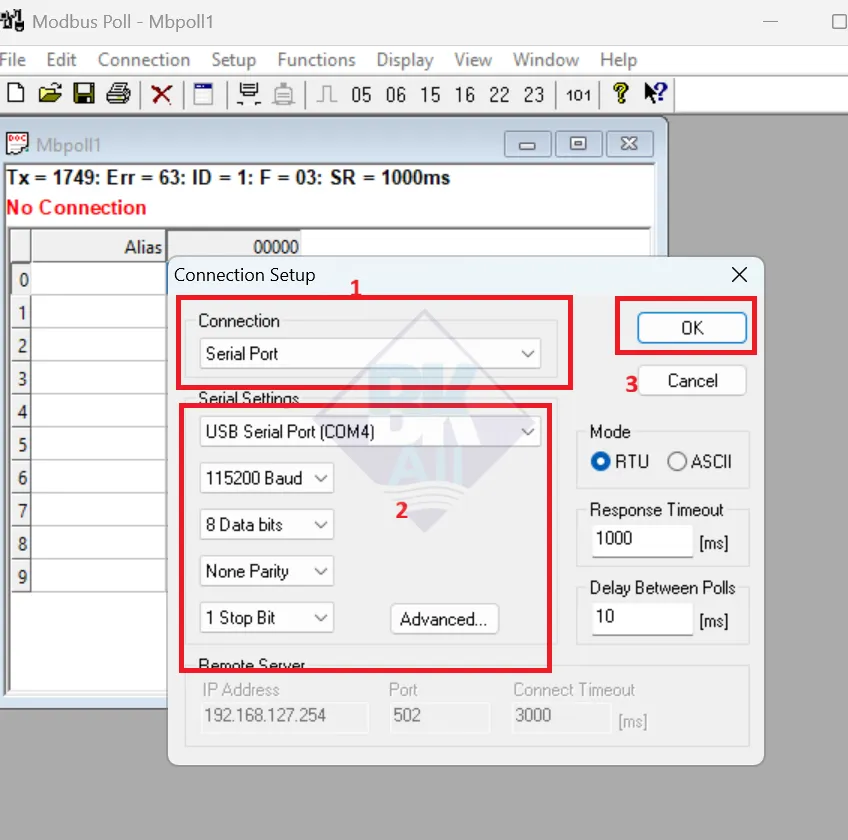

Bước 5: Giả lập Modbus RTU Master
Sử dụng phần mềm Modbus Poll để gửi yêu cầu từ Modbus RTU Master.

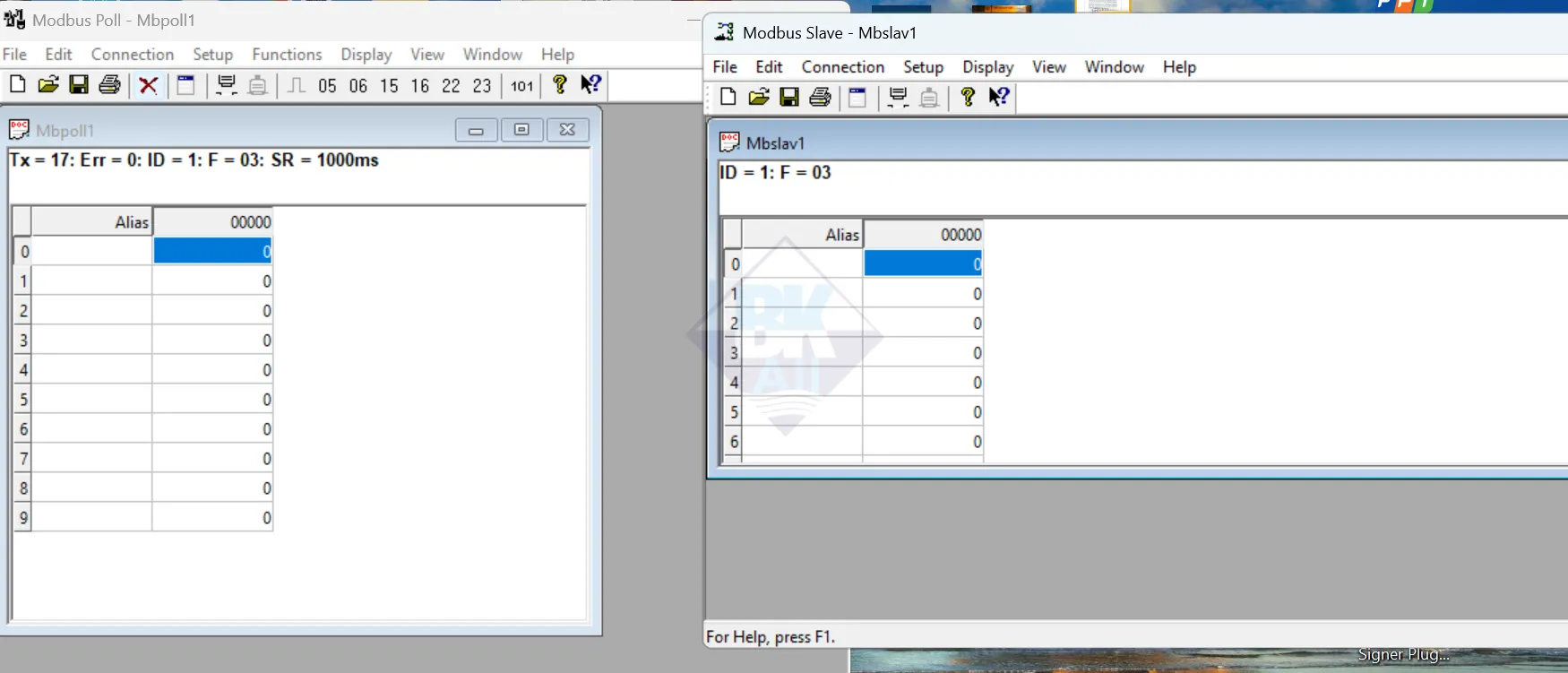

Kết luận
MGate MB3180 là thiết bị Modbus Gateway giúp tích hợp các thiết bị Modbus RTU vào hệ thống Ethernet hiện đại. Giải pháp này đặc biệt hữu ích trong các hệ thống SCADA, BMS và IIoT.
