Serial Device Server là gì? Hướng dẫn chọn Gateway RS232 RS485 sang Ethernet

Trong nhiều hệ thống tự động hóa công nghiệp, các thiết bị như PLC, HMI, bộ đo điện năng, cảm biến hoặc RTU vẫn sử dụng các chuẩn giao tiếp RS232, RS485 hoặc RS422. Tuy nhiên các hệ thống điều khiển hiện đại như SCADA, MES và IIoT lại hoạt động trên nền tảng Ethernet TCP/IP.

Để kết nối các thiết bị serial vào mạng Ethernet, giải pháp phổ biến nhất hiện nay là sử dụng Serial Device Server. Thiết bị này cho phép chuyển đổi dữ liệu từ cổng serial sang TCP/IP để truyền qua mạng LAN hoặc Internet.

Bạn có thể tìm hiểu thêm về các chuẩn truyền thông serial trong công nghiệp tại: Series kiến thức RS232 RS485 RS422 trong công nghiệp

1. Serial Device Server là gì?

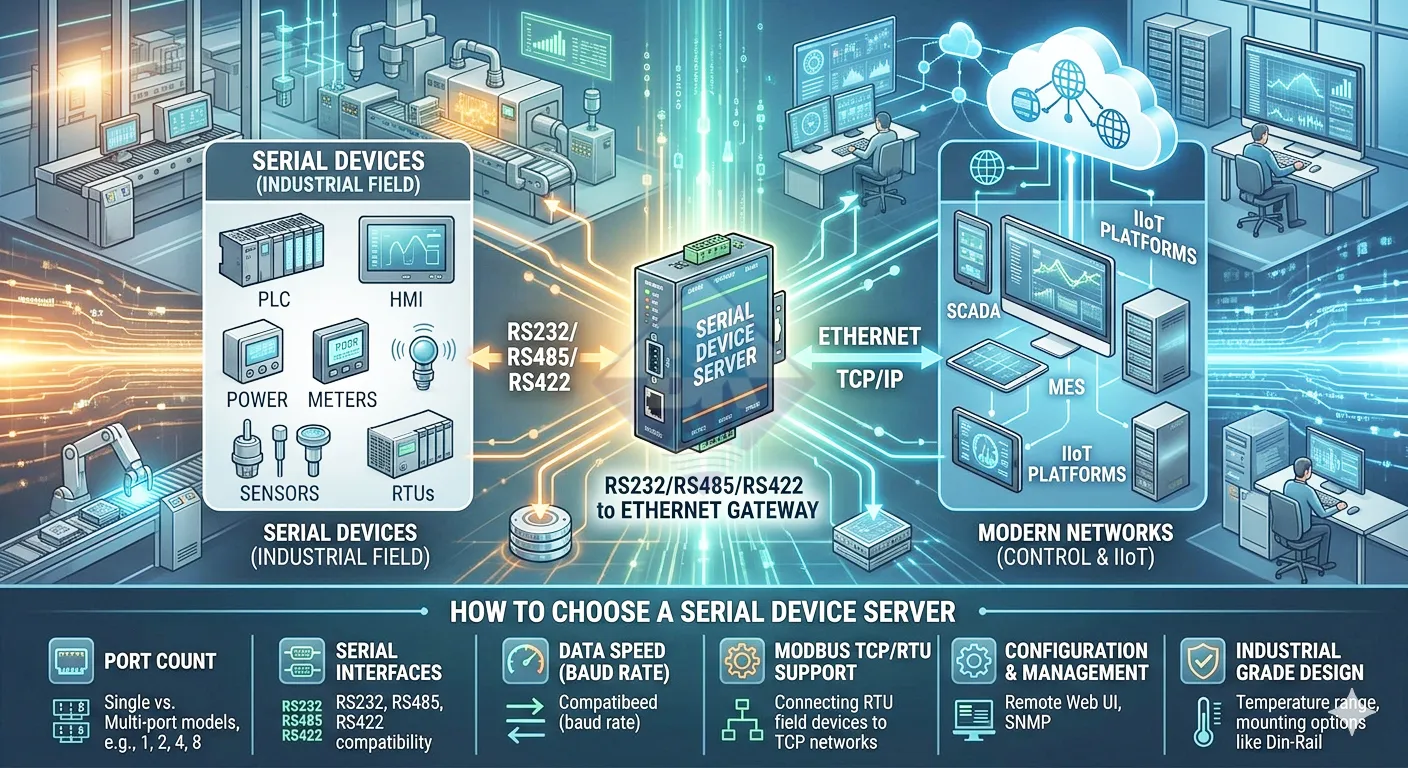

Serial Device Server là thiết bị chuyển đổi dữ liệu từ giao tiếp Serial (RS232/RS485/RS422) sang giao thức Ethernet TCP/IP.

Thiết bị này cho phép các thiết bị sử dụng giao tiếp serial có thể kết nối vào mạng LAN, từ đó truyền dữ liệu đến các hệ thống giám sát hoặc máy chủ điều khiển.

Các tên gọi phổ biến

Serial Device Server
Serial to Ethernet Converter
RS232 RS485 Ethernet Gateway
TCP/IP to Serial Converter

2. Nguyên lý hoạt động

Serial Device Server hoạt động bằng cách chuyển đổi dữ liệu giữa hai lớp truyền thông khác nhau.

Nhận dữ liệu từ cổng RS232 hoặc RS485
Đóng gói dữ liệu thành gói TCP hoặc UDP
Truyền dữ liệu qua mạng Ethernet
Thiết bị SCADA hoặc máy chủ nhận và xử lý dữ liệu

3. Các chế độ hoạt động phổ biến

TCP Server Mode

Thiết bị hoạt động như một server và chờ kết nối từ máy tính hoặc hệ thống SCADA.

TCP Client Mode

Thiết bị tự động kết nối đến địa chỉ IP của máy chủ từ xa.

UDP Mode

Truyền dữ liệu dạng broadcast hoặc multicast trong mạng.

Virtual COM Mode

Tạo cổng COM ảo trên máy tính giúp phần mềm SCADA truy cập thiết bị serial như cổng COM thông thường.

4. Ứng dụng trong công nghiệp

Kết nối PLC với hệ thống SCADA
Giám sát điện năng
Hệ thống giao thông thông minh
Trạm quan trắc môi trường
Nâng cấp thiết bị cũ lên nền tảng IIoT

5. Các thiết bị Serial Device Server phổ biến

Trong thực tế triển khai hệ thống SCADA hoặc IIoT, các thiết bị RS232 / RS485 thường cần được kết nối vào mạng Ethernet. Giải pháp phổ biến nhất là sử dụng Serial Device Server để chuyển đổi RS232 / RS485 sang Ethernet.

BKAII xin được giới thiệu các giải pháp Serial Device Server giúp kết nối thiết bị RS232 / RS485 vào mạng Ethernet, SCADA và nền tảng IIoT.

👉 Hãng Moxa

👉 Hãng USR

👉 Hãng 3Onedata

👉 Hãng ATC

👉 Hãng Expert

Bạn cũng có thể tham khảo bài phân tích chi tiết các thiết bị tại:

TOP bộ chuyển đổi RS232 RS485 sang Ethernet công nghiệp

6. Tiêu chí lựa chọn Serial Device Server

Số lượng cổng serial
Hỗ trợ RS232 / RS485 / RS422
Tốc độ truyền dữ liệu
Hỗ trợ giao thức Modbus TCP / Modbus RTU
Khả năng cấu hình và quản lý từ xa

👉Tìm hiểu chi tiết giao thức Modbus trong công nghiệp

7. Kết luận

Serial Device Server đóng vai trò quan trọng trong việc tích hợp các thiết bị serial vào hệ thống mạng Ethernet hiện đại. Nhờ đó các doanh nghiệp có thể nâng cấp hệ thống điều khiển cũ lên nền tảng Industrial IoT mà không cần thay thế toàn bộ thiết bị.
