Kết nối cảm biến Modbus RTU RS485 với PLC qua Wi-Fi bằng ATC-1000WF

Trong nhiều nhà máy hiện đại, các cảm biến công nghiệp như nhiệt độ, áp suất, độ ẩm hoặc lưu lượng thường giao tiếp bằng Modbus RTU trên chuẩn truyền thông RS485. Đây là giao thức phổ biến trong các hệ thống PLC, SCADA và tự động hóa công nghiệp.

Tuy nhiên khi số lượng thiết bị tăng lên (ví dụ 10–12 cảm biến), việc kéo cáp RS485 tập trung về PLC sẽ gặp nhiều vấn đề như chi phí thi công cao, khó mở rộng hoặc nhiễu điện từ trong môi trường nhà máy. Nếu nhà máy đã có hạ tầng mạng Wi-Fi sẵn, chúng ta hoàn toàn có thể tận dụng mạng này để truyền dữ liệu Modbus RTU.

Bài viết này giới thiệu mô hình sử dụng bộ chuyển đổi ATC-1000WF để truyền dữ liệu Modbus RTU qua mạng Wi-Fi, giúp thu gom nhiều cảm biến RS485 về một PLC trung tâm một cách linh hoạt và tiết kiệm chi phí.

Giải pháp kết nối Modbus RTU qua Wi-Fi

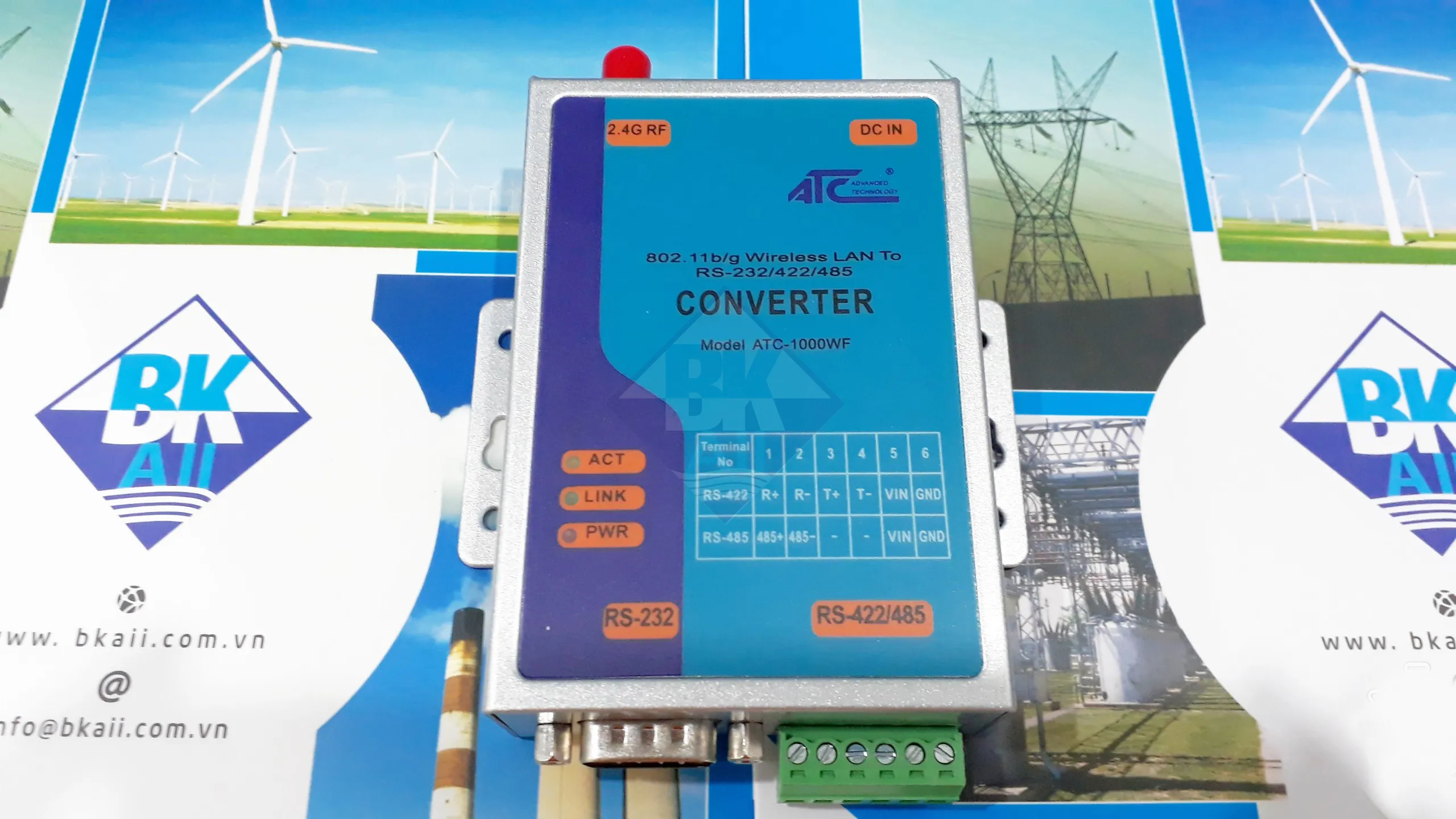

Thiết bị ATC-1000WF là một Serial Device Server cho phép chuyển đổi hai chiều giữa giao tiếp serial (RS232/RS422/RS485) và TCP/IP qua Wi-Fi.

Trong mô hình này:

• Mỗi cảm biến RS485 kết nối với một ATC-1000WF cấu hình TCP Client.
• Tại PLC đặt một ATC-1000WF cấu hình TCP Server.
• Dữ liệu Modbus RTU được truyền qua mạng Wi-Fi dưới dạng TCP và chuyển lại thành RS485 tại PLC.

Cơ chế này tương tự như một serial tunnel, trong đó frame Modbus RTU được giữ nguyên và chỉ thay đổi môi trường truyền dẫn.

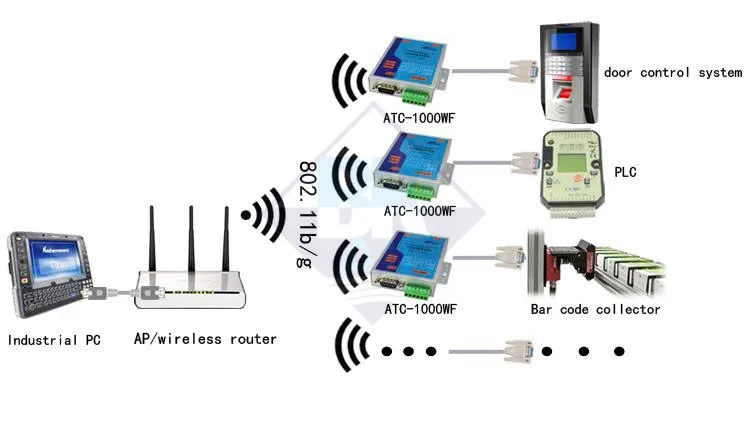

Mô hình triển khai hệ thống

Ghi chú cấu hình hệ thống

• ATC-1000WF Client: lắp tại từng cảm biến RS485, cấu hình TCP Client và nhập địa chỉ IP của server.
• ATC-1000WF Server: đặt gần PLC, cấu hình IP tĩnh và mở port TCP (ví dụ 4001) để nhận kết nối từ nhiều client.
• Serial mode: giữ nguyên giao thức Modbus RTU (transparent serial forwarding).
• Nguồn cấp: mỗi thiết bị cần nguồn 9–24VDC.

Ưu điểm của giải pháp

• Tiết kiệm chi phí thi công: loại bỏ việc kéo cáp RS485 dài trong nhà xưởng.
• Mở rộng dễ dàng: chỉ cần thêm thiết bị Wi-Fi serial gateway khi bổ sung cảm biến.
• Tận dụng hạ tầng mạng sẵn có: sử dụng Wi-Fi LAN hiện có trong nhà máy.
• Không thay đổi giao thức: PLC và cảm biến vẫn sử dụng Modbus RTU.
• Triển khai nhanh: thời gian cấu hình nhanh hơn so với kéo cáp truyền thống.

Hạn chế và lưu ý khi triển khai

• Chất lượng Wi-Fi ảnh hưởng trực tiếp đến độ ổn định.
• Độ trễ mạng: truyền qua TCP/Wi-Fi có thể gây delay nhỏ.
• Quản lý IP: cần quy hoạch địa chỉ IP cho các gateway.
• Nguồn cấp ổn định: tránh mất kết nối do nguồn yếu.
• Bảo mật mạng: sử dụng WPA2/WPA3, VLAN tách mạng OT và IT.

Kịch bản cấu hình cơ bản

1. Đặt ATC-1000WF Server gần PLC, cấu hình IP tĩnh ví dụ 192.168.50.10.
2. Cấu hình mỗi ATC-1000WF Client kết nối Wi-Fi và trỏ về server.
3. Thiết lập thông số serial khớp Modbus RTU (baudrate, parity, stop bit).
4. Kiểm tra bằng phần mềm Modbus Poll hoặc PLC diagnostic.

FAQ – Câu hỏi thường gặp

Wi-Fi yếu ảnh hưởng thế nào đến Modbus?

Wi-Fi yếu có thể gây timeout hoặc mất gói dữ liệu Modbus. Nên khảo sát RSSI và bố trí thêm Access Point nếu cần.

ATC-1000WF hỗ trợ bao nhiêu client?

Thiết bị có thể hỗ trợ tới khoảng 32 TCP client kết nối.

Có cần thay đổi cấu hình Modbus không?

Không. Thiết bị hoạt động ở chế độ transparent nên giữ nguyên frame Modbus RTU.

Wi-Fi có phù hợp cho điều khiển thời gian thực?

Wi-Fi phù hợp cho giám sát và điều khiển thông thường. Với ứng dụng thời gian thực cao nên dùng kết nối có dây.
