Hướng dẫn cấu hình MGate MB3180 chuyển Modbus RTU Slave sang Modbus TCP Master
Tài liệu này thuộc quyền sở hữu công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Bất kỳ sự sao chép hoặc sử dụng nào khi chưa được phép đều vi phạm pháp luật.
Bộ chuyển đổi Modbus Gateway MGate MB3180 là thiết bị của hãng Moxa cho phép chuyển đổi dữ liệu giữa Modbus RTU, Modbus ASCII và Modbus TCP .
Trong các hệ thống SCADA hoặc IIoT, thiết bị Modbus gateway như MB3180 thường được sử dụng để kết nối các thiết bị RS485 sử dụng Modbus RTU lên mạng Ethernet sử dụng Modbus TCP.
Bài viết này hướng dẫn chi tiết cách cấu hình MGate MB3180 để chuyển đổi Modbus RTU Slave sang Modbus TCP Master.

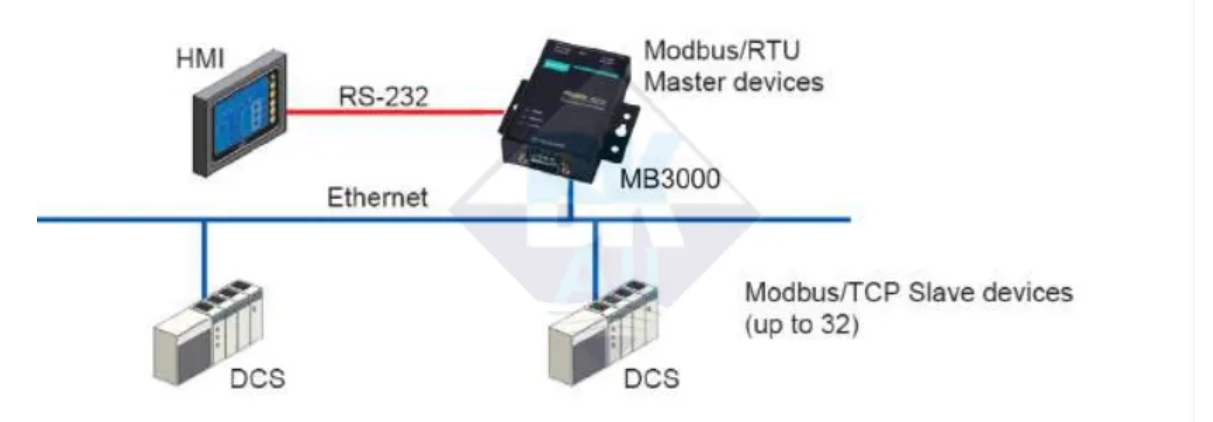

Mô hình hệ thống chuyển đổi Modbus RTU sang Modbus TCP
Trong mô hình này:
- Thiết bị hiện trường: Modbus RTU Slave
- Gateway: MGate MB3180
- Hệ thống SCADA / PC: Modbus TCP Master
Kết nối và truy cập cấu hình MGate MB3180
Địa chỉ IP mặc định của MB3180 là 192.168.127.254. Để cấu hình thiết bị, cần đặt IP máy tính cùng lớp mạng.
Sau đó truy cập vào giao diện web của thiết bị bằng trình duyệt.
Thông tin đăng nhập mặc định:
- Username: admin
- Password: moxa
Các bước cấu hình Modbus Gateway MB3180
Bước 1: Cấu hình cổng Serial
Cấu hình cổng RS485 với các thông số:
- Baudrate: 115200
- Data bit: 8
- Parity: None
- Stop bit: 1

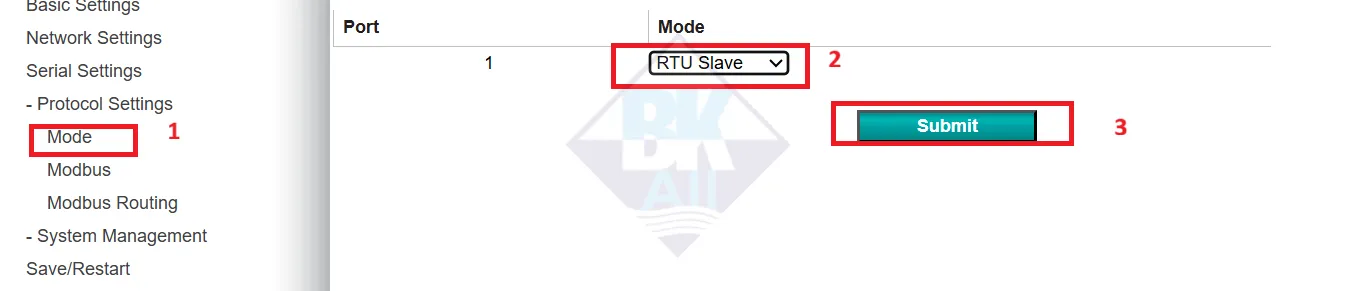

Bước 2: Cấu hình chế độ Modbus RTU Slave
Chọn chế độ Modbus RTU Slave cho thiết bị ở phía Serial.

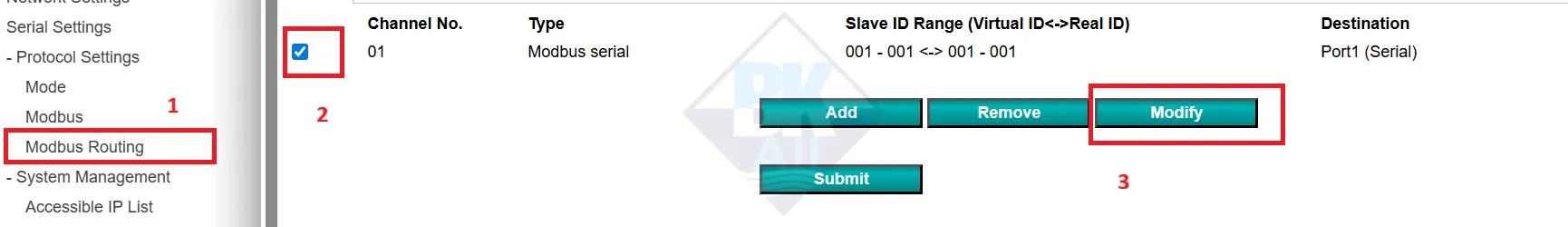

Bước 3: Cấu hình ID thiết bị Modbus
Khai báo ID của thiết bị Modbus RTU được kết nối qua RS485.

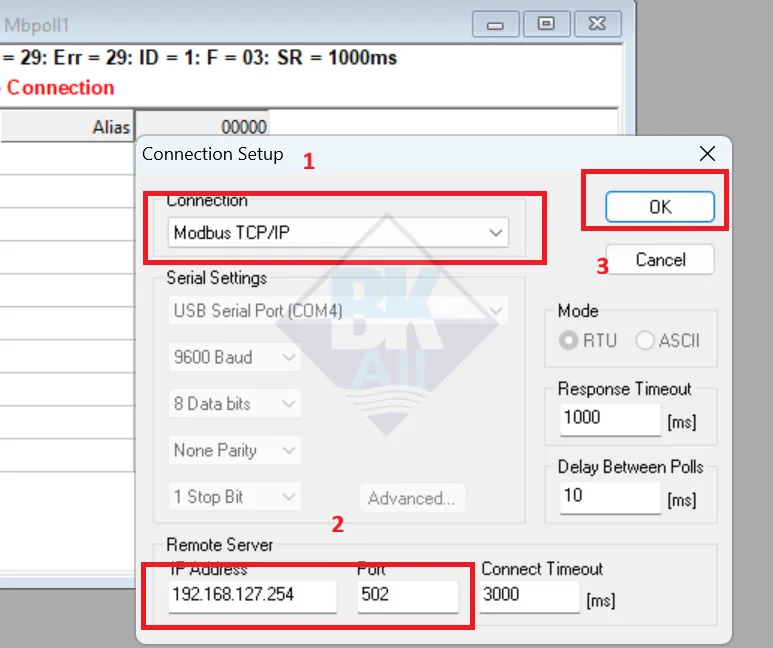

Bước 4: Giả lập thiết bị Modbus RTU Slave
Sử dụng phần mềm Modbus Slave để mô phỏng thiết bị Modbus RTU.

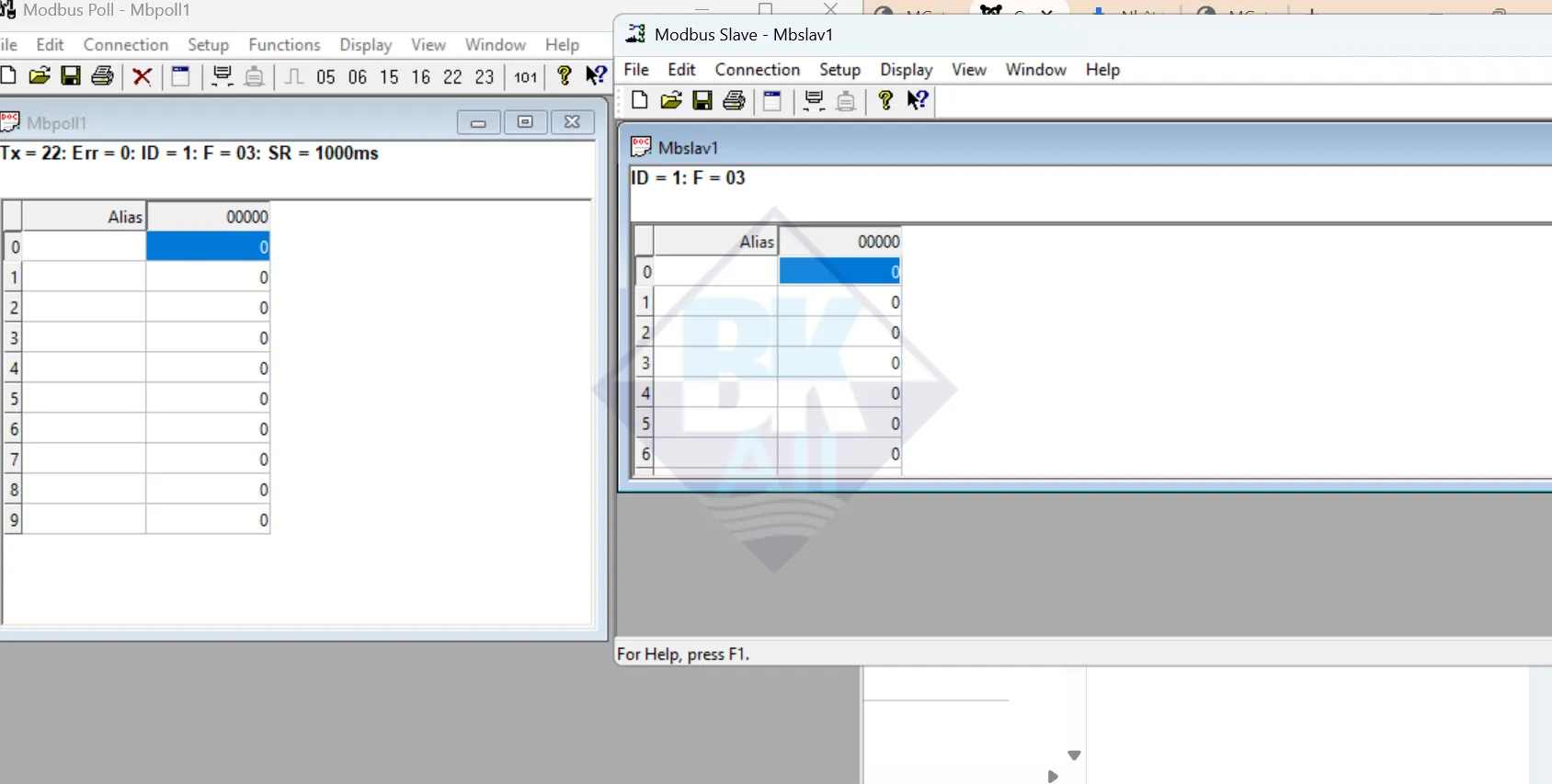

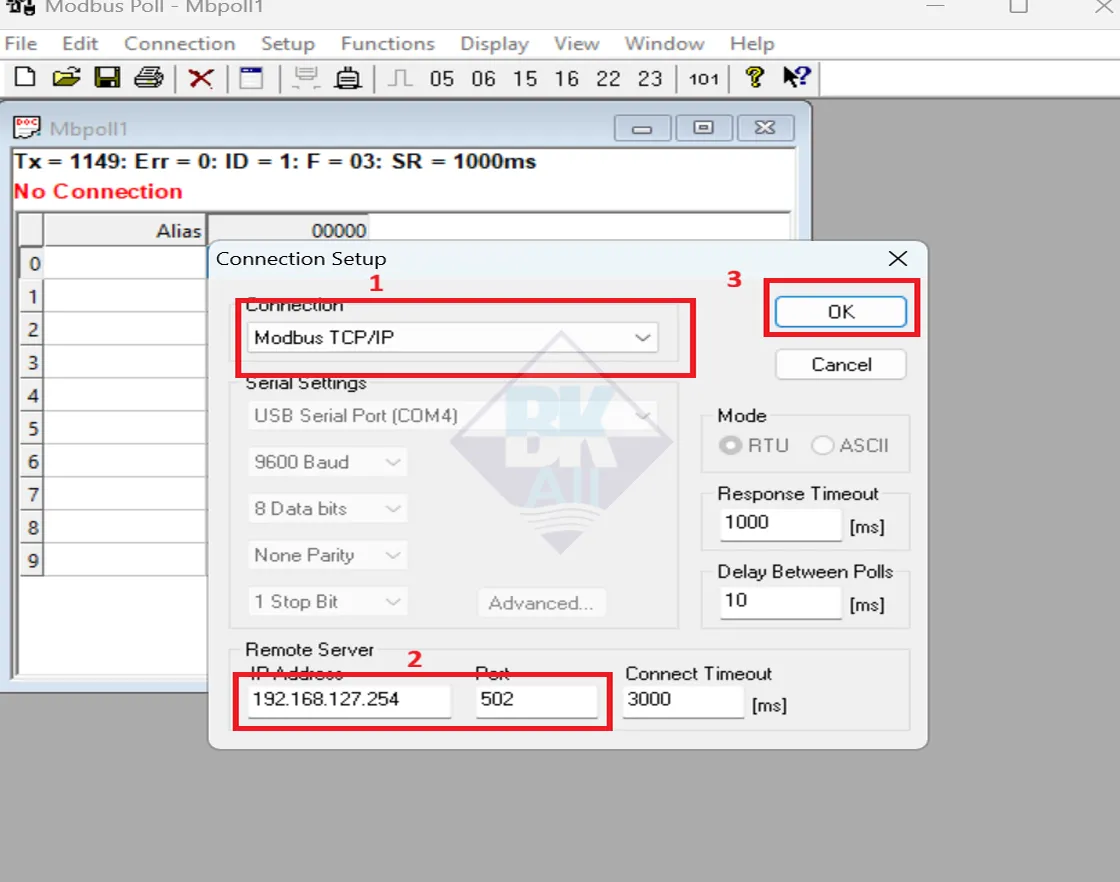

Bước 5: Giả lập Modbus TCP Master
Sử dụng phần mềm Modbus Poll để truy vấn dữ liệu thông qua gateway.
Lưu ý:
- Địa chỉ IP là IP của gateway MB3180
- Port mặc định Modbus TCP: 502
Kết luận
MGate MB3180 là giải pháp hiệu quả để tích hợp các thiết bị Modbus RTU vào hệ thống Ethernet hiện đại. Thiết bị giúp chuyển đổi dữ liệu giữa Modbus RTU và Modbus TCP một cách ổn định, đặc biệt phù hợp cho các hệ thống SCADA và IIoT.
Nếu bạn đang triển khai giải pháp kết nối Modbus RTU lên Ethernet, việc sử dụng các thiết bị Modbus Gateway như MB3180 sẽ giúp hệ thống dễ dàng tích hợp với nền tảng giám sát và điều khiển trung tâm.
