Giải pháp kết nối Modbus RTU lên Ethernet trong hệ thống SCADA công nghiệp

Trong nhiều nhà máy công nghiệp hiện nay, Modbus RTU vẫn là giao thức truyền thông phổ biến cho các thiết bị hiện trường như PLC, đồng hồ điện, cảm biến và bộ điều khiển. Tuy nhiên, các hệ thống giám sát hiện đại như SCADA thường hoạt động trên nền tảng mạng Ethernet. Vì vậy, nhu cầu chuyển đổi Modbus RTU sang Ethernet để tích hợp dữ liệu vào hệ thống SCADA ngày càng trở nên quan trọng.

Bài viết này sẽ phân tích chi tiết giải pháp kết nối Modbus RTU lên Ethernet, bao gồm kiến trúc hệ thống, nguyên lý hoạt động, các thiết bị thường dùng và những lưu ý khi triển khai trong môi trường công nghiệp.

Modbus RTU là gì?

Modbus RTU là giao thức truyền thông công nghiệp hoạt động trên chuẩn truyền thông nối tiếp như RS-232 hoặc RS-485. Đây là một trong những giao thức phổ biến nhất trong tự động hóa công nghiệp nhờ cấu trúc đơn giản, dễ triển khai và được hỗ trợ rộng rãi bởi nhiều nhà sản xuất thiết bị.

Trong hệ thống Modbus RTU, các thiết bị được tổ chức theo mô hình Master – Slave. Thiết bị Master (thường là PLC hoặc máy tính công nghiệp) gửi yêu cầu truy vấn dữ liệu đến các thiết bị Slave. Mỗi Slave có một địa chỉ riêng và chỉ phản hồi khi được Master yêu cầu.

Modbus RTU thường được sử dụng trong các ứng dụng như:

Đọc dữ liệu từ đồng hồ điện năng
Giám sát cảm biến nhiệt độ và áp suất
Thu thập dữ liệu từ hệ thống PLC
Điều khiển thiết bị trong dây chuyền sản xuất

Tuy nhiên, khi hệ thống cần tích hợp với mạng Ethernet hoặc nền tảng SCADA hiện đại, Modbus RTU cần được chuyển đổi sang giao thức Ethernet.

Vì sao cần chuyển Modbus RTU sang Ethernet?

Mặc dù Modbus RTU rất ổn định trong môi trường công nghiệp, nhưng chuẩn truyền thông nối tiếp RS-485 có một số hạn chế khi triển khai trong hệ thống lớn.

Một số hạn chế phổ biến bao gồm:

Tốc độ truyền dữ liệu thấp
Khó mở rộng khi số lượng thiết bị tăng
Khoảng cách truyền dẫn bị giới hạn
Khó tích hợp với hệ thống mạng IT hoặc cloud

Trong khi đó, các hệ thống SCADA hiện đại thường sử dụng Modbus TCP hoặc các giao thức chạy trên Ethernet. Việc chuyển đổi Modbus RTU sang Ethernet giúp hệ thống:

Kết nối trực tiếp với SCADA
Truyền dữ liệu tốc độ cao
Dễ dàng mở rộng mạng công nghiệp
Tích hợp với hệ thống IIoT

Giải pháp phổ biến nhất để thực hiện việc này là sử dụng Modbus Gateway hoặc bộ chuyển đổi giao thức công nghiệp.

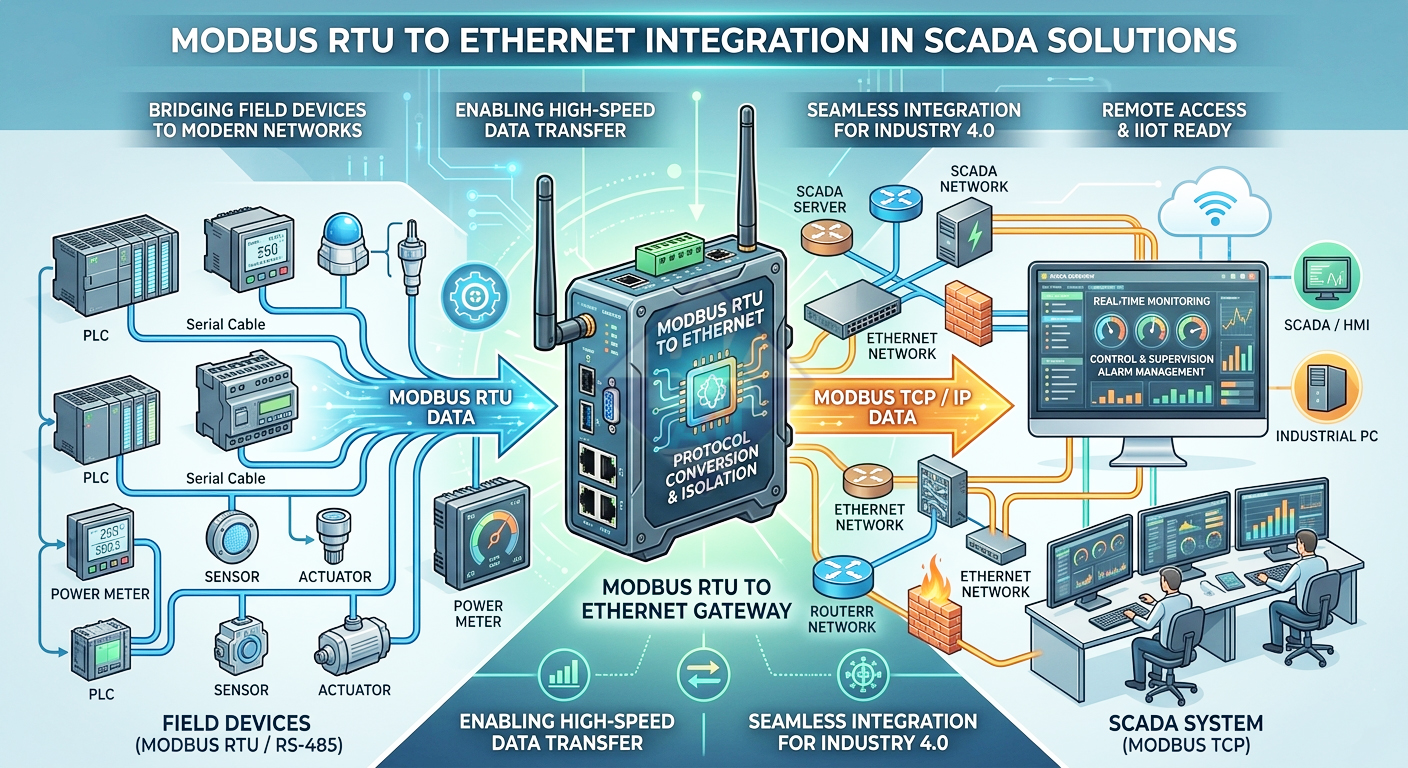

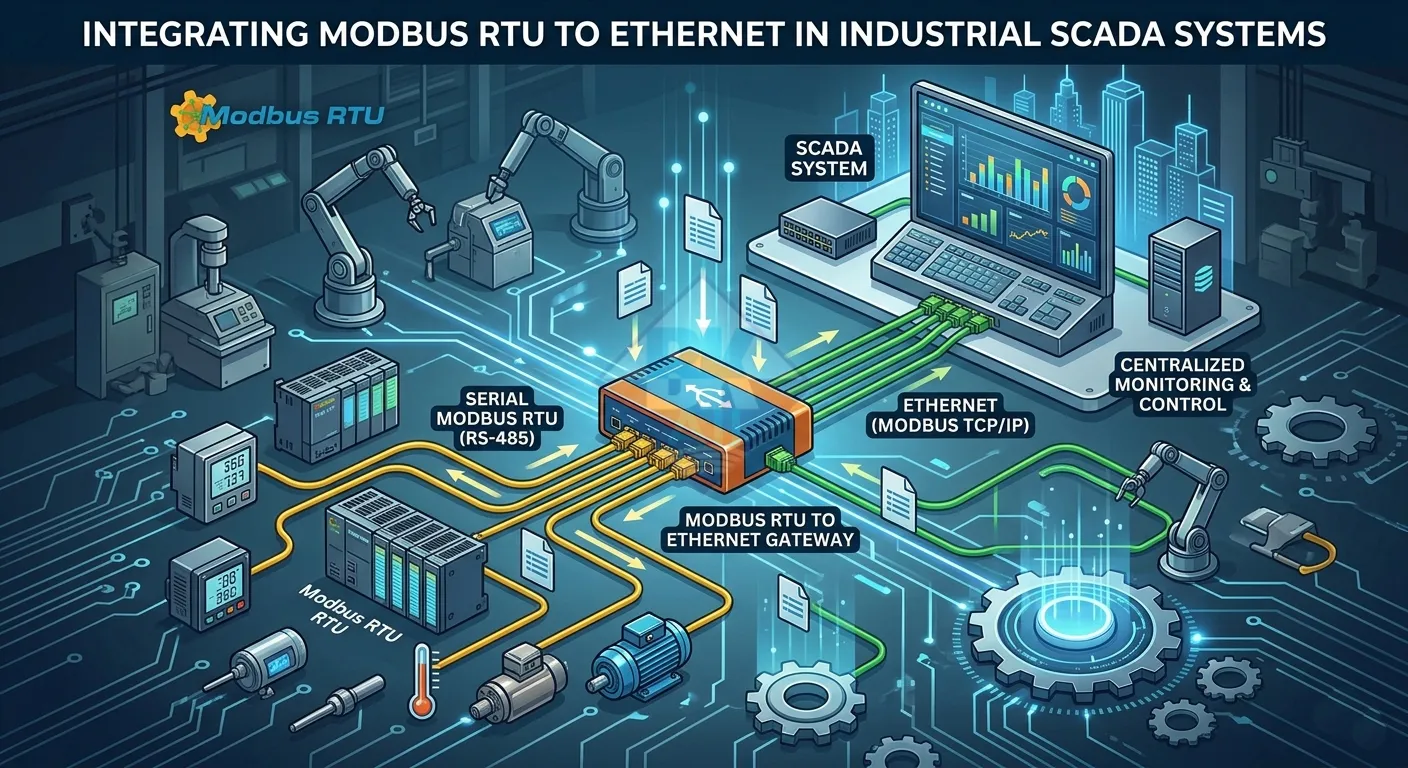

Kiến trúc hệ thống Modbus RTU – Ethernet – SCADA

Trong hệ thống SCADA hiện đại, các thiết bị Modbus RTU thường được kết nối với mạng Ethernet thông qua một thiết bị trung gian gọi là Modbus RTU to Ethernet Gateway.

Mô hình kiến trúc điển hình của hệ thống như sau:

Thiết bị hiện trường

↓

RS-485 (Modbus RTU)

↓

Modbus RTU to Ethernet Gateway

↓

Ethernet Network

↓

SCADA / HMI / Industrial PC

Trong mô hình này, gateway đóng vai trò cầu nối giữa hai giao thức truyền thông khác nhau. Nó nhận dữ liệu từ thiết bị Modbus RTU và chuyển đổi sang Modbus TCP để hệ thống SCADA có thể đọc dữ liệu.

Nguyên lý hoạt động của Modbus RTU to Ethernet Gateway

Thiết bị gateway thực hiện quá trình chuyển đổi dữ liệu giữa hai giao thức Modbus RTU và Modbus TCP. Quá trình này diễn ra theo các bước sau:

Hệ thống SCADA gửi yêu cầu đọc dữ liệu thông qua giao thức Modbus TCP.
Gateway nhận gói tin Modbus TCP từ mạng Ethernet.
Gateway chuyển đổi gói tin TCP thành khung dữ liệu Modbus RTU.
Yêu cầu được gửi đến thiết bị Modbus RTU qua cổng RS-485.
Thiết bị Slave phản hồi dữ liệu.
Gateway đóng gói dữ liệu RTU thành Modbus TCP và gửi về SCADA.

Nhờ cơ chế này, hệ thống SCADA có thể giao tiếp với thiết bị Modbus RTU mà không cần thay đổi cấu trúc phần mềm hoặc giao thức.

Các ứng dụng phổ biến trong công nghiệp

Giám sát hệ thống điện năng

Trong nhiều nhà máy, các đồng hồ điện năng thường sử dụng giao thức Modbus RTU để truyền dữ liệu. Khi cần giám sát tập trung trong SCADA, gateway sẽ chuyển đổi dữ liệu từ RS-485 sang Ethernet để truyền về trung tâm điều khiển.

Hệ thống xử lý nước

Các trạm bơm và hệ thống xử lý nước thường sử dụng PLC và cảm biến Modbus RTU. Bằng cách sử dụng gateway Ethernet, dữ liệu vận hành có thể được truyền về phòng điều khiển để giám sát và điều khiển từ xa.

Giám sát môi trường nhà máy

Nhiều cảm biến nhiệt độ, độ ẩm hoặc khí gas sử dụng Modbus RTU. Khi tích hợp với SCADA hoặc hệ thống quản lý tòa nhà, gateway giúp chuyển dữ liệu sang mạng Ethernet để xử lý tập trung.

Lợi ích của giải pháp Modbus RTU sang Ethernet

Việc triển khai gateway chuyển đổi Modbus RTU sang Ethernet mang lại nhiều lợi ích cho hệ thống công nghiệp:

Tích hợp SCADA dễ dàng
Mở rộng hệ thống linh hoạt
Truyền dữ liệu tốc độ cao
Giám sát từ xa qua mạng
Hỗ trợ chuyển đổi sang nền tảng IIoT

Ngoài ra, giải pháp này còn giúp tận dụng các thiết bị Modbus RTU hiện có, tránh phải thay thế toàn bộ hệ thống khi nâng cấp lên mạng Ethernet.

Thiết bị thường dùng để chuyển Modbus RTU sang Ethernet

Trên thị trường hiện nay có nhiều loại thiết bị hỗ trợ chuyển đổi Modbus RTU sang Ethernet. Một số nhóm thiết bị phổ biến bao gồm:

Modbus RTU to Modbus TCP Gateway
Serial Device Server
Industrial Protocol Converter
Edge Gateway cho hệ thống IIoT

Các thiết bị này thường hỗ trợ nhiều tính năng như:

Multiple Modbus connections
RS-232 / RS-485 interface
Industrial Ethernet
Web-based configuration
Industrial temperature range

Checklist triển khai Modbus RTU lên Ethernet trong SCADA

Để hệ thống hoạt động ổn định, quá trình triển khai cần thực hiện theo một số bước kỹ thuật quan trọng.

1. Xác định thông số Modbus RTU

Baudrate
Parity
Stop bit
Slave ID

2. Kiểm tra sơ đồ kết nối RS-485

Đấu đúng dây A/B
Kiểm tra điện trở termination
Đảm bảo topology dạng daisy chain

3. Cấu hình gateway Ethernet

Thiết lập địa chỉ IP
Cấu hình chế độ Modbus TCP
Mapping thiết bị RTU

4. Cấu hình SCADA

Khai báo Modbus TCP driver
Thêm IP gateway
Mapping địa chỉ thanh ghi

5. Kiểm tra và test hệ thống

Test đọc thanh ghi Modbus
Kiểm tra thời gian phản hồi
Giám sát log lỗi truyền thông

Kết luận

Việc chuyển đổi Modbus RTU sang Ethernet là bước quan trọng để tích hợp các thiết bị công nghiệp truyền thống vào hệ thống SCADA hiện đại. Bằng cách sử dụng các thiết bị gateway chuyển đổi giao thức, doanh nghiệp có thể tận dụng hạ tầng Modbus RTU hiện có trong khi vẫn mở rộng hệ thống lên nền tảng mạng Ethernet.

Giải pháp này không chỉ giúp nâng cao khả năng giám sát và điều khiển mà còn tạo nền tảng cho việc triển khai các hệ thống Industrial IoT và nhà máy thông minh trong tương lai.

Nếu bạn đang tìm kiếm giải pháp kết nối thiết bị Modbus RTU vào hệ thống SCADA hoặc mạng Ethernet công nghiệp, việc lựa chọn đúng loại gateway và cấu hình hệ thống phù hợp sẽ quyết định hiệu quả và độ ổn định của toàn bộ hệ thống.
