Trong các hệ thống tự động hóa công nghiệp hiện đại, Modbus là một trong những giao thức truyền thông được sử dụng phổ biến nhất để kết nối PLC, HMI, SCADA, cảm biến và các thiết bị đo lường. Tuy nhiên trong thực tế, nhiều hệ thống sử dụng Modbus RTU trên RS485 trong khi hệ thống giám sát lại hoạt động trên mạng Ethernet với Modbus TCP.
Để hai môi trường truyền thông này có thể giao tiếp với nhau, cần một thiết bị trung gian thực hiện việc chuyển đổi giao thức – đó chính là Modbus Gateway. Bài viết dưới đây của BKAII sẽ giúp bạn hiểu rõ khái niệm, chức năng, nguyên lý hoạt động và ứng dụng thực tế của Modbus Gateway trong hệ thống tự động hóa.
Giao thức Modbus là một trong những giao thức được sử dụng rộng rãi nhất trong thiết bị công nghiệp. Nhờ giao thức này, các thiết bị như PLC, DCS, HMI hay cảm biến có thể giao tiếp với nhau qua mạng hoặc cổng nối tiếp.
Các giao thức Modbus được chia thành hai nhóm chính: Modbus RTU dựa trên RS485 (hoặc ASCII) và Modbus TCP dựa trên Ethernet.
Vì hai giao thức này hoạt động trên hai môi trường truyền thông khác nhau nên cần một thiết bị trung gian để chuyển đổi dữ liệu – đó chính là Modbus Gateway.

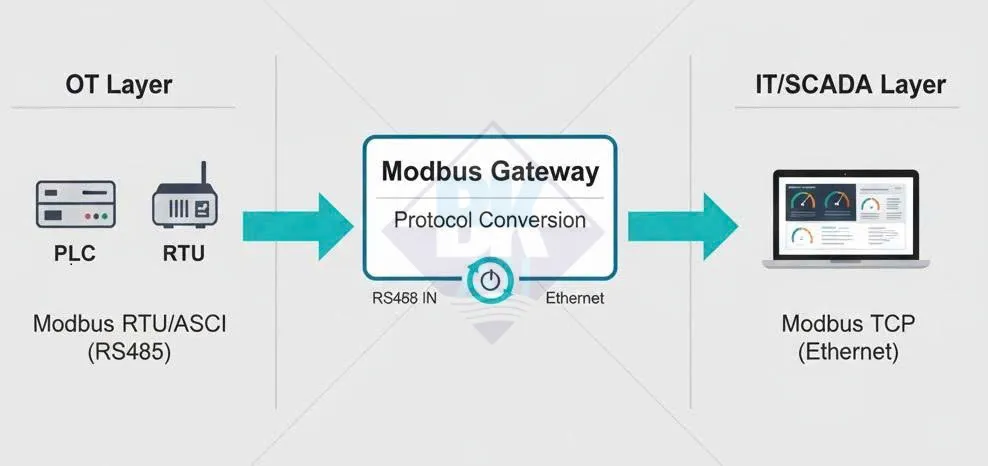

Modbus Gateway là gì?
Modbus Gateway (cổng Modbus) là thiết bị cho phép chuyển đổi dữ liệu giữa các mạng Modbus khác nhau, phổ biến nhất là giữa Modbus RTU/ASCII và Modbus TCP. Thiết bị này giúp các hệ thống sử dụng hai chuẩn truyền thông khác nhau vẫn có thể giao tiếp và trao đổi dữ liệu với nhau một cách ổn định.
Kiến trúc hệ thống sử dụng Modbus Gateway
Trong nhiều nhà máy, các thiết bị hiện trường như đồng hồ đo điện, cảm biến hoặc PLC nhỏ thường sử dụng Modbus RTU trên đường truyền RS485. Trong khi đó hệ thống SCADA hoặc máy chủ quản lý dữ liệu lại hoạt động trên mạng Ethernet sử dụng Modbus TCP.
- SCADA / HMI / Server
- Mạng Ethernet – Modbus TCP
- Modbus Gateway
- Mạng RS485 – Modbus RTU
- Thiết bị hiện trường: PLC, đồng hồ điện, cảm biến...
Chức năng của Modbus Gateway
Modbus gateway đóng vai trò thiết bị trung tâm trong mạng tự động hóa công nghiệp. Nó thu thập dữ liệu từ các thiết bị Modbus RTU, chuyển đổi dữ liệu và cung cấp dữ liệu cho hệ thống Ethernet thông qua Modbus TCP.
Nguyên lý hoạt động của Modbus Gateway
- SCADA gửi yêu cầu Modbus TCP.
- Gateway chuyển đổi gói tin sang Modbus RTU.
- Thiết bị RTU trả dữ liệu.
- Gateway chuyển đổi RTU → TCP.
- SCADA nhận dữ liệu phản hồi.
Khi nào cần sử dụng Modbus Gateway?
- Kết nối thiết bị Modbus RTU với hệ thống SCADA Ethernet.
- Mở rộng hệ thống Modbus RTU lên mạng TCP.
- Tích hợp thiết bị cũ vào hệ thống giám sát mới.
Các loại Modbus Gateway phổ biến
- Modbus RTU ↔ Modbus TCP
- Modbus ↔ MQTT (IIoT)
- Modbus ↔ OPC UA
- Modbus ↔ PROFINET / EtherNet/IP
Ứng dụng của Modbus Gateway
Ví dụ: một hệ thống có nhiều thiết bị đo sử dụng Modbus RTU nhưng hệ thống SCADA lại sử dụng Modbus TCP. Hai chuẩn giao thức này không thể giao tiếp trực tiếp với nhau nên cần Modbus gateway để thực hiện chuyển đổi dữ liệu.
Modbus gateway đọc dữ liệu từ thiết bị RTU, lưu trữ nội bộ và cung cấp dữ liệu khi hệ SCADA yêu cầu. Nhờ đó toàn bộ hệ thống có thể hoạt động ổn định và dễ dàng mở rộng.
Câu hỏi thường gặp về Modbus Gateway
1. Modbus Gateway dùng để làm gì?
Modbus Gateway được sử dụng để chuyển đổi dữ liệu giữa các mạng Modbus khác nhau, phổ biến nhất là giữa Modbus RTU (RS485) và Modbus TCP (Ethernet). Nhờ thiết bị này, các hệ thống SCADA hoặc PLC hiện đại có thể giao tiếp với các thiết bị Modbus RTU trong nhà máy.
2. Modbus Gateway có giống với Protocol Converter không?
Modbus Gateway thực chất là một dạng protocol converter chuyên dụng cho giao thức Modbus. Ngoài việc chuyển đổi giữa Modbus RTU và Modbus TCP, một số gateway còn hỗ trợ chuyển đổi Modbus sang các giao thức khác như MQTT, OPC UA hoặc PROFINET.
3. Khi nào cần sử dụng Modbus Gateway?
Bạn cần sử dụng Modbus Gateway khi hệ thống có các thiết bị sử dụng Modbus RTU nhưng hệ thống SCADA hoặc PLC lại sử dụng Modbus TCP trên Ethernet. Gateway sẽ giúp kết nối hai môi trường truyền thông này.
4. Một Modbus Gateway có thể kết nối bao nhiêu thiết bị?
Số lượng thiết bị phụ thuộc vào từng model gateway. Trong mạng RS485 chuẩn Modbus RTU, một đường bus có thể kết nối tối đa 32 thiết bị slave mà không cần bộ lặp tín hiệu.
5. Modbus Gateway có làm chậm hệ thống không?
Thông thường Modbus Gateway không gây ảnh hưởng đáng kể đến tốc độ hệ thống. Nhiều thiết bị gateway hiện đại còn có cơ chế cache dữ liệu giúp tăng tốc độ phản hồi khi nhiều client truy cập cùng lúc.
