Bộ chuyển đổi tín hiệu USR-TCP232-304 là thiết bị giúp chuyển đổi tín hiệu từ cổng RS485 sang cổng Ethernet của hãng USR hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Nhằm giúp người dùng thuận tiện hơn trong cách sử dụng sản phẩm, hôm nay BKAII sẽ giới thiệu các bạn cách cấu hình sản phẩm này nhé!

• Hướng dẫn cấu hình bộ chuyển đổi RS232 sang ethernet USR-TCP232-302

Bước 1: Cài đặt địa chỉ IP

Theo quy định của nhà sản xuất, USR-TCP232-304 sẽ có:

• IP mặc định : 192.168.0.7
• Subnet mask : 255.255.255.0
• Thông qua trình duyệt Web, IP của USR-TCP232-304 và PC phải tương đương nhau trong cùng một Local Area network.
• Có thể thay đổi địa chỉ IP của USR-TCP232-304 và PC sao cho chúng chung Local Area network.

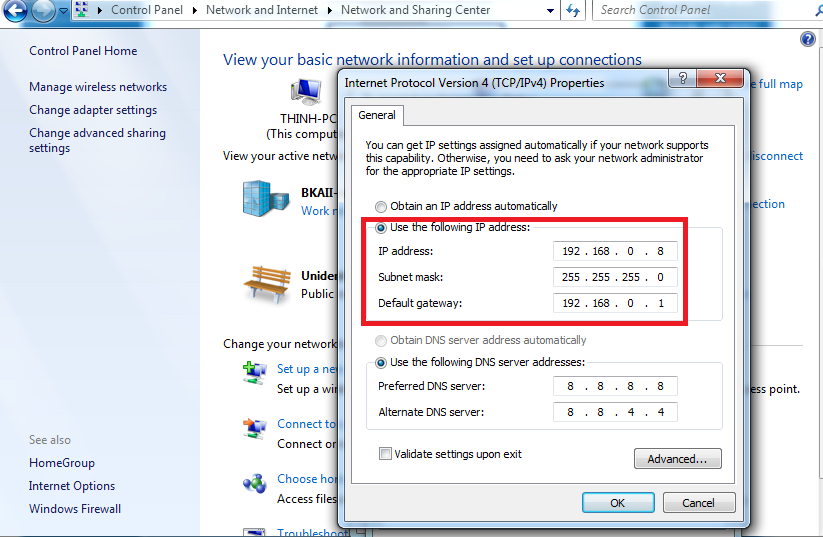

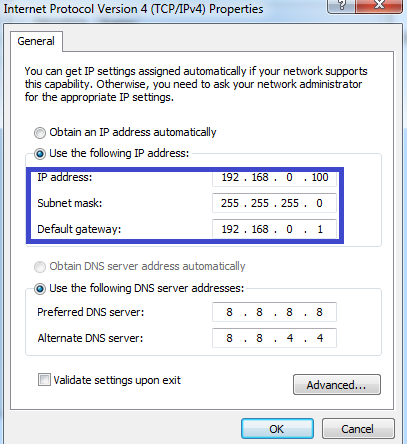

Cài đặt địa chỉ IP cho PC

Ta có thể làm theo các thao tác sau:

Start -> Control panel -> Network and Internet -> Network and Sharing center -> Local area Connection -> Properties -> Internet protocol（TCP/IP) Setting PC’s IPaddress: 192.168.0.X (X từ 2 đến 254 trừ 7). Ở đây ta đặt là 192.168.0.8

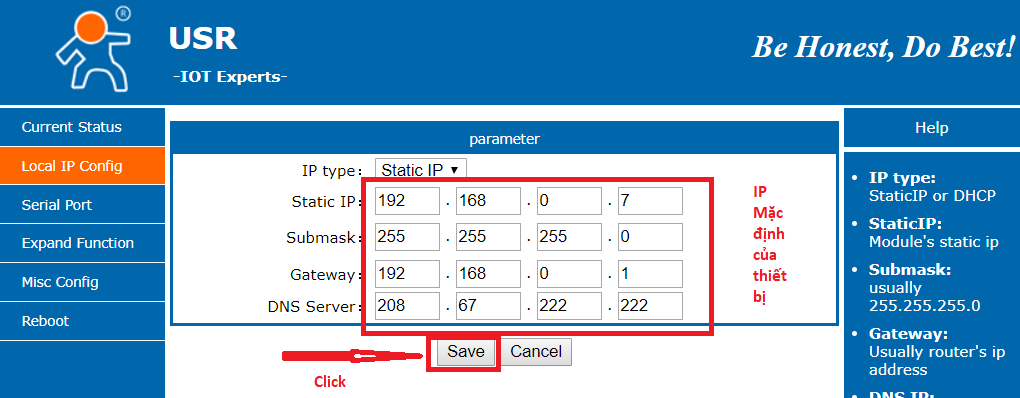

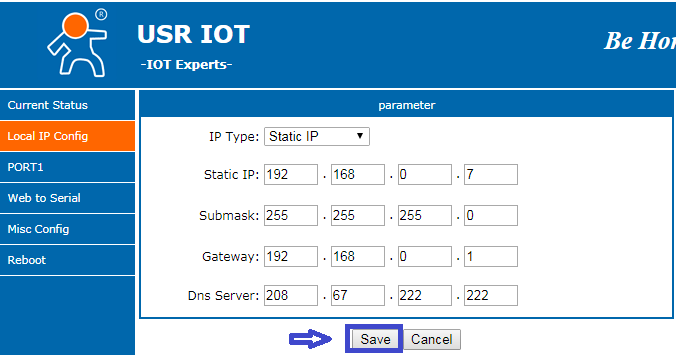

Cài đặt địa chỉ IP cho USR-TCP232-304

Ta đăng nhập vào IP mặc định của thiết bị mà nhà sản xuất cho bằng Web. Ở đây là 192.168.0.7, User: admin, Pass: admin.

Bước 2: Đăng nhập và cài đặt thông số

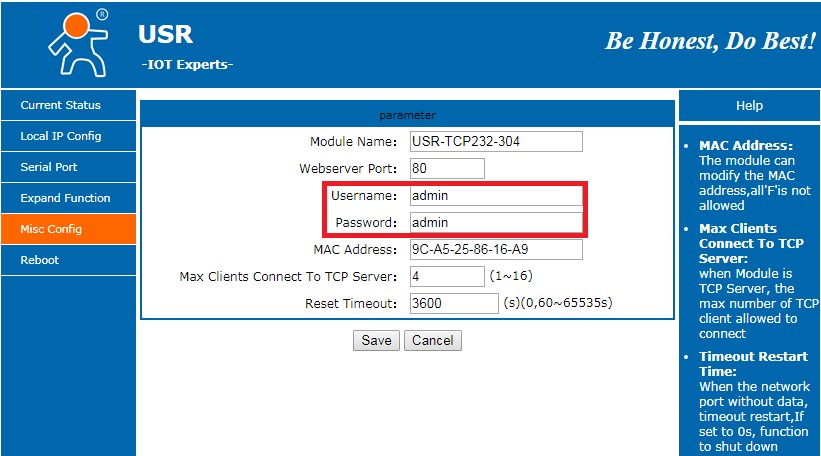

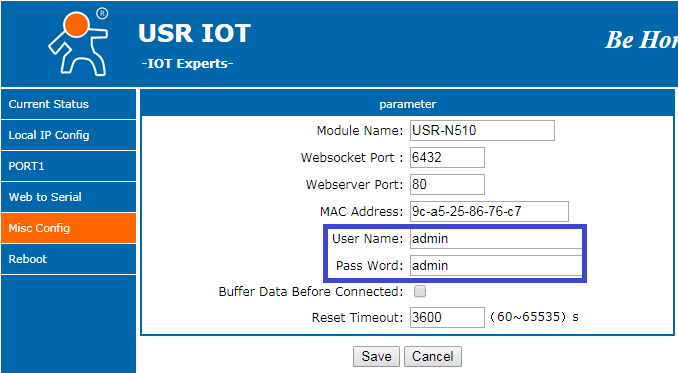

Sử dụng trình duyệt Web để đăng nhập địa chỉ IP mặc định của module USR-TCP232-304 là 192.168.0.7

   ID: admin

   Pass: admin

Thiết lập kết nối:

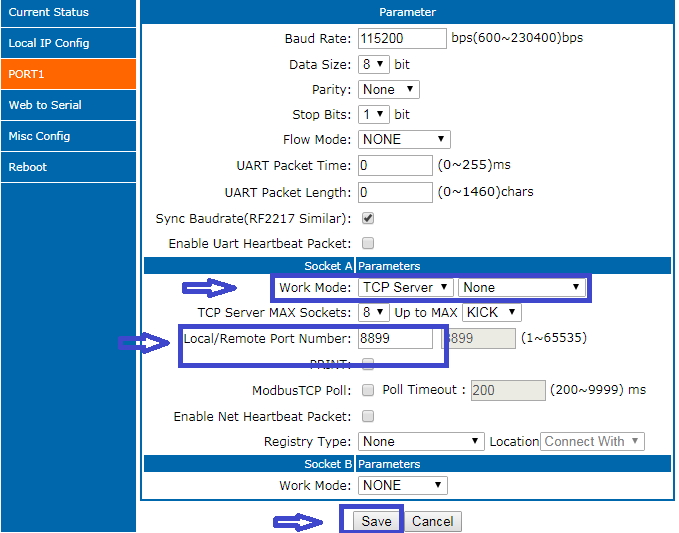

=> Click “Serial port” để cấu hình cổng RS232 và cấu hình các thông số làm việc của cổng Ethernet (chế độ làm việc, cổng giao tiếp, địa chỉ IP của server,….)

Sau khi cài xong, ta click Save để lưu cấu hình lại.

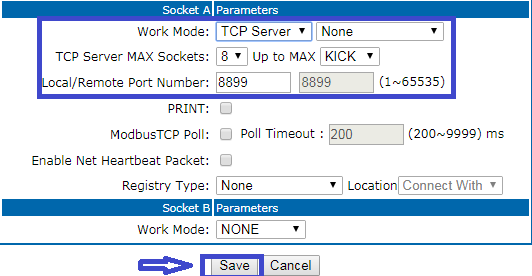

Thử nghiệm: Ta sẽ cấu hình theo mô hình: Bộ USR-TCP232-304 sẽ là TCP Client, máy tính trung tâm sẽ là TCP server.

     Work Mode: Mục này để chọn chế độ làm việc. Ở đây là TCP Client.

     Local/Remote Port Number chọn cổng giao tiếp cho thiết bị. Cổng này là ở phía TCP Server (phía máy tính trung tâm). Ở đây ta chọn 8888

     => Click Save để lưu cấu hình vừa cài đặt.

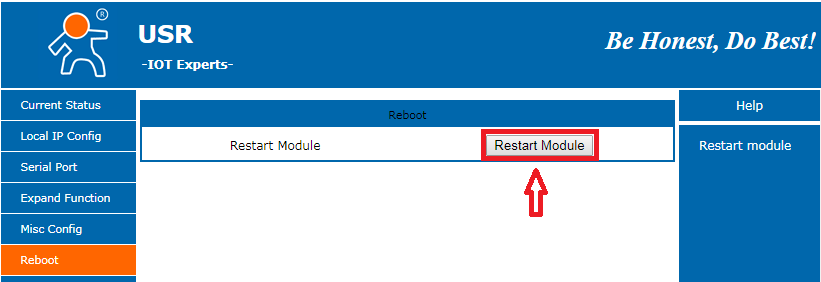

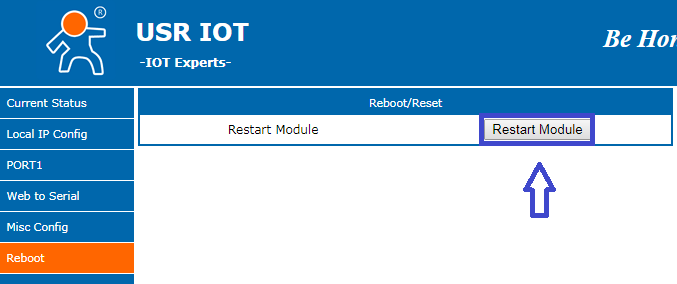

NOTE: Sau khi lựa chọn chế độ làm việc và thông số Serial Port xong, ta click Restart Module để khởi động lại cho module => Nên re-power lại cho thiết bị (Không bắt buộc).

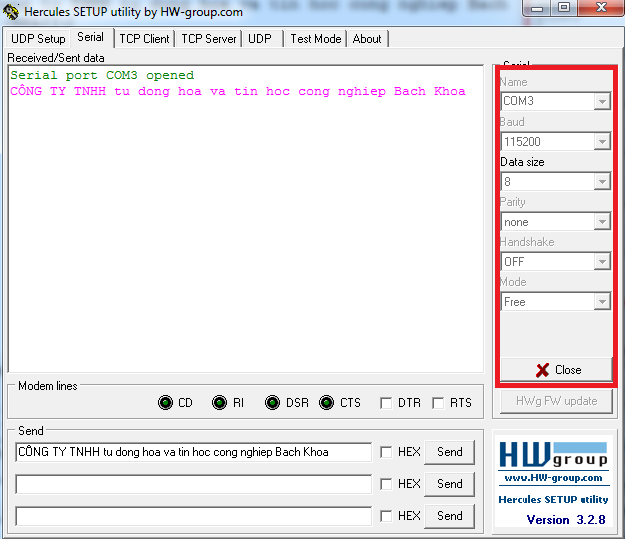

Sử dụng phần mềm Hercule trên PC tạo kết nối với USR-TCP232-304

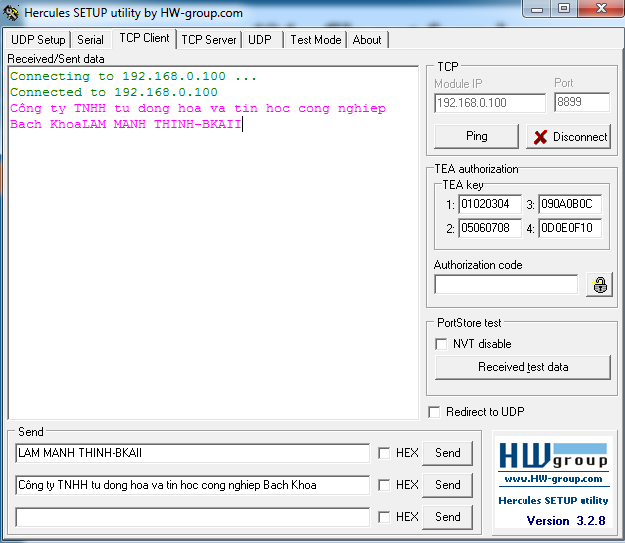

Mục TCP Client:

+ Module IP: điền địa chỉ IP của server. Ở đây là USR-TCP232-304 (192.168.0.7)

+ Port: là port number mà ta đã đặt ở trên. ( ở đây là 8888)

+ Click nút Connect -> hiện “connected to 192.168.0.8” là ta đã kết nối thành công -> gửi chuỗi ký tự “CÔNG TY TNHH tu dong hoa va tin hoc cong nghiep Bach Khoa”

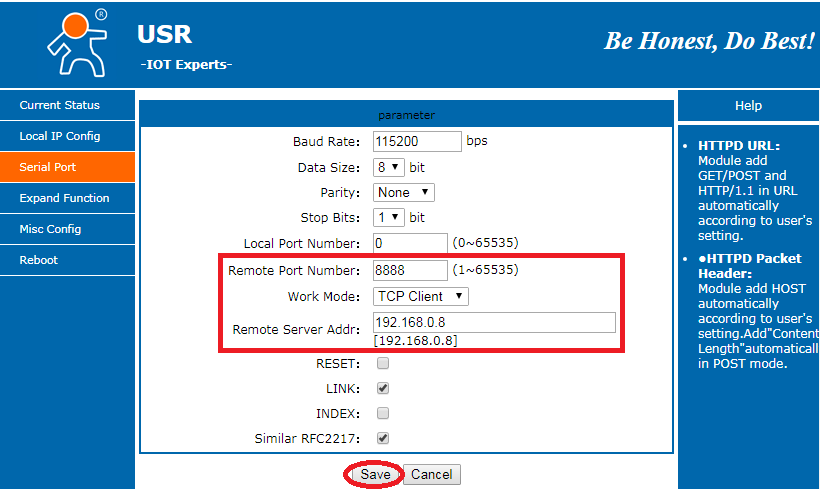

       Worked Mode chọn chế độ làm việc. Ở đây là TCP Client.

       Remote Server Add điền địa chỉ IP của server. Ở đây server là PC có địa chỉ 192.168.0.8

       Local/Remote Port Number cổng giao tiếp với thiết bị. Ở đây là 8888.

     => Click Save để lưu cấu hình vừa cài đặt.

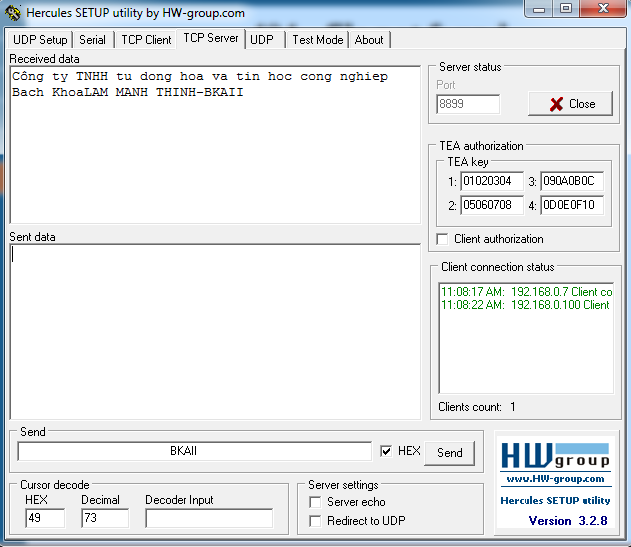

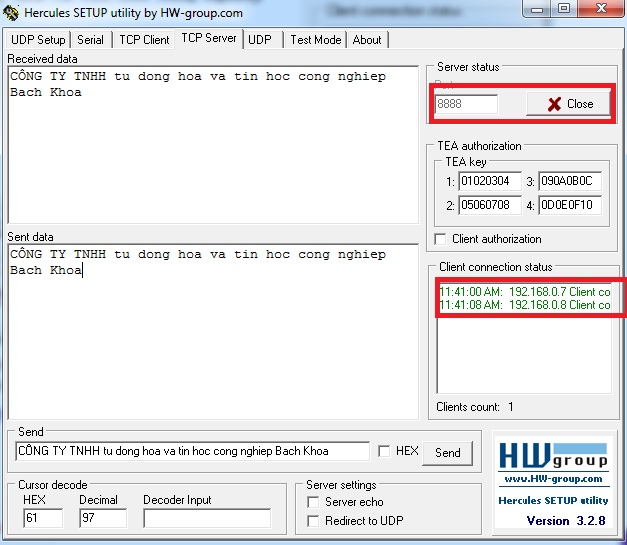

Mục TCP Server:

Port: là port number mà ta đặt ở trên (ở đây là 8888)

-> click Listen để bắt đầu lắng nghe port -> hiện “….. :192.168.0.8 Client connected” là ta đã kết nối thành công -> ta gửi chuỗi ký tự “CONG TY TNHH tu dong hoa va tin hoc cong nghiep Bach Khoa”

Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng USR-TCP232-304 trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!

Xem thêm:

• Hướng dẫn tạo TCP Client port trên phần mềm com ảo USR-VCOM
• Hướng dẫn kết nối USR-TCP232-410s qua cổng COM ảo bằng USR-VCOM
• [Hướng dẫn sử dụng] USR-TCP232-410s: Bộ chuyển đổi tín hiệu RS232/RS485 sang Ethernet
• Hướng dẫn cấu hình bộ chuyển đổi 4 cổng RS232/RS485/RS422 sang Ethernet USR-N540

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Tài liệu này thuộc quyền sở hữu công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Bất kỳ sự sao chép, sử dụng và tiết lộ mà không được sự cho phép từ phía công ty là vi phạm pháp luật của nước Cộng Hoà XHCN Việt Nam. Tài liệu này chỉ được sử dụng cho các thành viên và khách hàng của BKAII.

Nport 5150A là bộ chuyển đổi tín hiệu, cho phép truyền đổi dữ liệu hai chiều từ cổng vật lý RS232/RS485/RS422 sang Ethernet, hiện đang được BKAII phân phối và sử dụng rộng rãi trong nhiều ứng dụng tự động hóa và trạm điện. Hôm nay, BKAII xin giới thiệu với các bạn giải pháp sử dụng bộ chuyển đổi Nport 5150A trong bài toán truyền thông sử dụng giao thức DNP3. Mô hình bài toán như sau: Nport 5150A sẽ đóng vai trò là thiết bị trung chuyển, truyền dữ liệu  theo giao thức DNP3 từ thiết bị tại hiện trường như các RTU,IED,....về máy tính trung tâm scada theo giao thức DNP3.

 Để bạn đọc có cái nhìn trực quan, chúng tôi sẽ sử dụng ứng dụng Protocol Test Harness để mô phỏng DNP3 master và DNP3 serial ở hiện trường, mô hình demo sẽ như sau:

Trước hết, chúng ta sẽ cấu hình bộ chuyển đổi Nport 5150A cho bài toán này:

Chạy chương trình "NPort Windows Driver Manager" , click "Add" để map com ảo với cổng serial của Nport 5150A như hình dưới:

Tiếp theo, chúng ta sẽ cấu hình các thông số cho cổng serial của bộ Nport 5150A. Trên trình duyệt web cấu hình, click "Serial Setting ->Port 1" để setup các thông số như hình dưới:

  Tiếp theo, chúng ta sẽ chọn mode làm việc của bộ chuyển đổi là "Real COM" như hình dưới:

Bước tiếp theo, chúng ta sẽ cấu hình cho thiết bị DNP3 tại hiện trường ( là các RTU, IDE,....)

Mở chương trình Protocol Test harness, Chọn "Open -> Slave session  -> DNP3" để tạo mới một channel và session như ảnh dưới:

 Trong "session" tab, chúng ta sẽ cài đặt thông số cho "Link layer Addresses" như hình dưới:

Trong tab "Channel", chọn "Connection Type" là " Serial" và điền các thông số cấu hình của cổng serial như hình dưới (lưu ý thông số này phải giống thông số cấu hình cho cổng serial của bộ Nport):

Sau khi cấu hình xong, click "Open" để khởi động DNP3 tại hiện trường.

Tiếp theo, chúng ta sẽ cấu hình cho DNP3 master

Trong chương trình "protocol Test Harness", chọn "Open -> Master Session -> DNP3" để tạo một DNP3 Master channel và session như hình dưới:

Trong tab "session", chúng ta cài đặt thông số của "Link Layer Addresses" như ảnh dưới:

 Tiếp theo, ở tab "channel" , chọn "Connection Type" là serial và điền các thông số truyền thông của cổng serial. Click "Advanced settings" để cấu hình các thông số khác nếu cần. Sau khi xong các thông số của serial, click "Open" để khởi động DNP3 master như hình dưới:

Như vậy, ta đã xong phần cấu hình cho DPN3 master, DNP3 tại hiện trường và bộ chuyển đổi Nport 5150A. Tiếp theo, chúng ta sẽ thử truyền thông DNP3.

Trong "DNP3 commands", click "Integrity Data poll - Class 0123". Cài đặt thông số "Repeat Interval" là 10 giây. Click "Start Repeat" để bắt đầu test demo.

Trong giao diện "Statistics" như ảnh dưới, chúng ta có thể thấy: hai ô "Request Sent" và "Responses Received" được tăng đều. Thông thường, mô phỏng thành công thì các trường Request fail, request timeout, channel errors sẽ đều là 0 các bạn nhé.

Như vậy, chúng ta đã test thành công. Nếu cần biết thêm chi tiết về thiết bị và giải pháp, xin vui lòng liên hệ với BKAII để được hỗ trợ và tư vấn miễn phí, các bạn nhé!

Xem thêm:

• Giải pháp tùy chỉnh hàng loạt trong một nhà máy được kết nối với Nport 5130, IKS-6728A và IKS-G6824A hãng Moxa
• Hướng dẫn Com Mapping trên phần mềm NPort Administration Suite
• Hướng dẫn cấu hình bộ chuyển đổi tín hiệu Nport 5150A
• Một số chế độ hoạt động của bộ chuyển đổi tín hiệu Nport 5110A, Nport 5130A, Nport 5150A

"BKAII - Thiết bị truyền thông trong công nghiệp TỐT nhất với giá CẠNH TRANH nhất!"

Tài liệu này thuộc quyền sở hữu công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Bất kỳ sự sao chép, sử dụng và tiết lộ mà không được sự cho phép từ phía công ty là vi phạm pháp luật của nước Cộng Hoà XHCN Việt Nam. Tài liệu này chỉ được sử dụng cho các thành viên và khách hàng của BKAII.

Bộ chuyển đổi tín hiệu Nport 5150A là sản phẩm của hãng Moxa - Taiwan hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Thiết bị cho phép chuyển đổi tín hiệu từ cổng RS232/RS485/RS422 sang Ethernet. Để thuận tiện hơn cho người dùng, hôm nay BKAII xin được giới thiệu tới các bạn cách cấu hình sử dụng bộ chuyển đổi Nport 5150A như ở dưới:

Địa chỉ IP mặc định của bộ Nport 5150A là: 192.168.127.254, do đó để kết nối bộ chuyển đổi với PC cho việc cấu hình thì bước đầu tiên là phải thay đổi địa chỉ IP LAN của máy tính để hai thiết bị cùng lớp mạng với nhau. Như ảnh ở dưới, chúng tôi thay đổi địa chỉ IP của máy tính là 192.168.127.250.

Tiếp theo, để truy cập vào thiết bị chuyển đổi, bạn gõ địa chỉ IP của bộ Nport 5150A như ảnh dưới:

Bạn sẽ được nhắc nhập mật khẩu để truy cập bảng điều khiển web NPort. (Username: admin, password: moxa)

Thông thường, chúng tôi sử dụng option Cài đặt nhanh để cấu hình bộ Nport 5150A:

Bước 1: Cài đặt địa chỉ IP cho bộ Nport 5150A, ở đây chúng tôi giữ nguyên địa chỉ IP của nhà sản xuất là 192.168.127.254

Bước 2: Ở bước này cho phép bạn lựa chọn chế độ hoạt động của bộ Nport 5150A, việc lựa chọn chế độ nào thì sẽ tùy thuộc vào mô hình giải pháp của người dùng. Trong cài đặt nhanh, sẽ có 03 option mà người dùng hay chọn là: là Real COM, TCP Server, TCP Client, or UDP mode. Còn nếu bạn muốn chọn các chế độ khác, thì vui lòng bấm Hủy, quay lại menu chính và chọn Hoạt động Cài đặt để chọn các cài đặt chính xác.

Bước 3: Thay đổi Serial Settings.

Như vậy việc cài đặt đã kết thúc. Giao diện cuối cho phép chúng ta xem lại cài đặt  trên trang Finish Settings để xác nhận rằng chúng là chính xác

Bước cuối cùng để hoàn thành việc cài đặt là nhấp vào Save/Restart động lại để khởi động lại thiết bị với các cài đặt mới. Như vậy, việc cài đặt đã xong các bạn nhé!

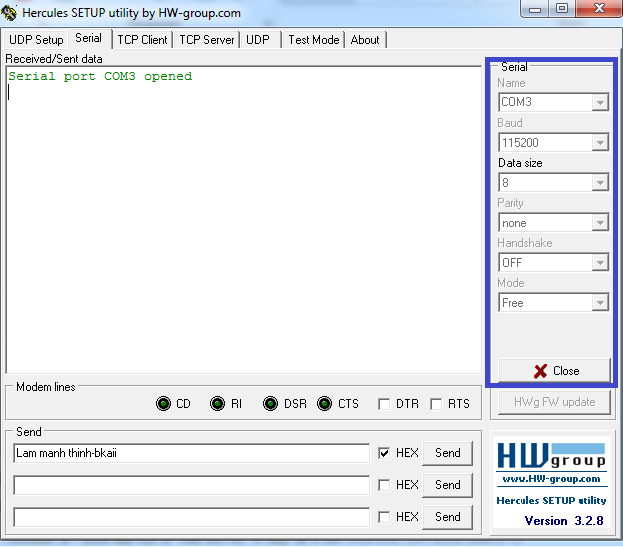

Tiếp theo, chúng ta sẽ dùng phần mềm Hercule để test truyền thông dữ liệu xem đã đúng với mô hình cài đặt và chức năng của thiết bị hay chưa?

Ta mở phần mềm Hercule

Chế độ 1: Nport-5150A đóng vai trò TCP Client – Hercule đóng vai trò TCP Sever

Bước 1: Đẩy đoạn dữ liệu xuống cổng RS232

Bước 2: Dữ liệu sẽ được chuyển đổi từ cổng RS232 sang cổng Ethernet (xử lý nội bộ trong PC theo đúng như chức năng của nó)

Bước 3: Dữ liệu sau khi được chuyển đổi xong sẽ hiển thị trên Hercule, ở tab TCP Sever:

Chế độ 2: Nport-5150A đóng vai trò TCP Sever – Hercule đóng vai trò TCP Client

Trên đây BKAII đã hướng dẫn các bạn cấu hình và test thành công. Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng NPort-5150A trong ứng dụng của mình. Nếu cần thêm hỗ trợ về cách sử dụng sản phẩm, xin vui lòng liên hệ BKAII!

Xem thêm:

• Giải pháp xây dựng hệ thống giao thông thông minh qua cáp quang Gigabit Ethernet tại Mỹ với switch EDS-510A-T và NPort 6450-T hãng Moxa
• Giải pháp tùy chỉnh hàng loạt trong một nhà máy được kết nối với Nport 5130, IKS-6728A và IKS-G6824A hãng Moxa
• Hướng dẫn Com Mapping trên phần mềm NPort Administration Suite
• Ứng dụng bộ chuyển đổi Nport 5150A trong ứng dụng truyền thông sử dụng giao thức DNP3
• Một số chế độ hoạt động của bộ chuyển đổi tín hiệu Nport 5110A, Nport 5130A, Nport 5150A

                   "BKAII -Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Như các bạn đã biết, bộ chuyển đổi tín hiệu Nport 5110A là bộ chuyển đổi tín hiệu từ RS232 sang Ethernet, Nport 5130A là bộ chuyển đổi tín hiệu từ RS485/RS422 sang Ethernet, Nport 5150A là bộ chuyển đổi tín hiệu từ RS232/485/422 sang ethernet. Đây là ba sản phẩm thông dụng để chuyển đổi từ serial sang ethernet của hãng Moxa, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. Để các bạn hiểu rõ hơn về sản phẩm, hôm nay BKAII xin giới thiệu với các bạn về các chế độ hoạt động của các bộ chuyển đổi trên.

Các chế độ hoạt động hiện được hỗ trợ của bộ chuyển đổi tín hiệu Nport 5110A, Nport 5130A, Nport 5150A là: Real Com mode, RFC 2217 mode, TCP server mode, TCP Client mode, UDP mode, Pair connection mode, Ethernet modem mode. Chúng ta sẽ đi lần lượt tìm hiểu từng chế độ, các bạn nhé!

Real Com Mode: Mô hình giải pháp như ở dưới: thiết bị hiện trường được gắn vào cổng serial của bộ Nport 5150A, phía cổng ethernet của bộ chuyển đổi Nport thì kết nối với máy tính thông qua đường truyền Ethernet (cổng RJ45). Trên máy tính, vẫn cho phép người dùng kết nối với thiết bị hiện trường thông qua cổng COM, chứ không phải thông qua giao thức TCP/IP. Bằng cách sử dụng phần mềm NPort Windows Driver Manager, bạn có thể tạo cổng COM và gán ánh xạ cổng COM đó với địa chỉ IP và port.

TCP server Mode

Mô hình hệ thống như hình minh họa ở dưới: Lúc này bộ chuyển đổi tín hiệu Nport (5110A/5130A/5150A) đóng vai trò là TCP server, máy tính trung tâm đóng vai trò là TCP Client. Như vậy, máy tính trung tâm chủ động gửi request kết nối đến bộ Nport theo địa chỉ IP và port của bộ chuyển đổi Nport. Sau khi kết nối được tạo xong, thì dữ liệu hoàn toàn có thể truyền hai chiều.

TCP Client mode

Đây là mô hình hay được sử dụng nhất của các bộ chuyển đổi tín hiệu serial sang ethernet. Cụ thể, với mô hình mình họa ở dưới, bộ chuyển đổi Nport sẽ đóng vai trò là TCP Client, máy tính trung tâm sẽ đóng vai trò TCP server. Như vậy, một máy tính trung tâm có thể cho phép nhiều bộ Nport ở hiện trường kết nối về cùng một lúc. Do bộ chuyển đổi Nport đóng vai trò là client, nên nó sẽ có nhiệm vụ chủ động gửi yêu cầu kết nối đến máy tính trung tâm. Khi máy tính kết nối trung tâm đồng ý kết nối, thì sẽ là tạo được đường truyền vật lý thông hai chiều, giúp giao tiếp giữa phần mềm trên máy tính và bị hiện trường một cách bình thường.

UDP mode

UDP mode là chế độ hoạt động tương tự TCP mode nhưng nhanh và hiệu quả hơn. Ở chế độ UDP, bộ Nport và máy tính trung tâm không cần phải tạo/yêu cầu kết nối, dữ liệu cứ đẩy không cần quan tâm đến thiết bị kia có sẵn sàng nhận hay không.

Pair connection mode

Thông thường chuẩn kết nối RS232 kéo dài được khoảng 15m, nhưng với 2 bộ Nport 5110A/5130A/5150A thì sẽ kéo dài đường truyền RS232 thông qua đường truyền ethernet. Ví dụ: hiện tại có một thiết bị A tại hiện trường kết nối với máy tính B, nếu giờ muốn kéo dài đường truyền thì sẽ gắn vào thiết bị A,B mỗi bộ một bộ Nport (kết nối vào cổng RS232), và hai đầu còn lại của 2 bộ Nport được kết nối với nhau qua đường truyền ethernet (dây LAN).

Xem thêm:

• Giải pháp xây dựng hệ thống giao thông thông minh qua cáp quang Gigabit Ethernet tại Mỹ với switch EDS-510A-T và NPort 6450-T hãng Moxa
• Giải pháp tùy chỉnh hàng loạt trong một nhà máy được kết nối với Nport 5130, IKS-6728A và IKS-G6824A hãng Moxa
• Hướng dẫn Com Mapping trên phần mềm NPort Administration Suite
• Ứng dụng bộ chuyển đổi Nport 5150A trong ứng dụng truyền thông sử dụng giao thức DNP3
• Hướng dẫn cấu hình bộ chuyển đổi tín hiệu Nport 5150A

            "BKAII -Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Xem thêm:

• Hướng dẫn tạo TCP Client port trên phần mềm com ảo USR-VCOM
• Hướng dẫn sử dụng USR-N510 ở chế độ Modbus RTU master và Modbus TCP slave
• Hướng dẫn cấu hình bộ chuyển đổi RS232/485/422 sang Ethernet USR-N510
• Hướng dẫn cấu hình bộ chuyển đổi RS485 sang ethernet USR-TCP232-304
• Hướng dẫn cấu hình bộ chuyển đổi RS232 sang ethernet USR-TCP232-302
• Hướng dẫn kết nối USR-TCP232-410s qua cổng COM ảo bằng USR-VCOM
• [Hướng dẫn sử dụng] USR-TCP232-410s: Bộ chuyển đổi tín hiệu RS232/RS485 sang Ethernet

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Tài liệu này thuộc quyền sở hữu của Công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Bất kỳ sự sao chép, sử dụng và tiết lộ mà không được sự cho phép từ phía công ty là vi phạm pháp luật của nước Cộng Hoà XHCN Việt Nam. Tài liệu này chỉ được sử dụng cho các thành viên và khách hàng của BKAII.

Xu hướng ứng dụng IoT, công nghệ thông tin – điện tử viễn thông vào lĩnh vực công nghiệp và tự động hóa không còn xa lạ với các kỹ sư điện. Việc hạ tầng mạng viễn thông cũng được liên tục nâng cấp, thì chất lượng đường truyền 3G/4G (GPRS) đã tương đối ổn định và đáp ứng nhu cầu trong các bài toán tự động hóa quá trình sản xuất, công nghiệp, M2M,... Chúng tôi, công ty BKAII chuyên tư vấn giải pháp và cung cấp Thiết bị truyền thông trong công nghiệp với kinh nghiệm lâu năm. Hôm nay, BKAII xin giới thiệu với các bạn giải pháp: “Giải pháp kết nối PLC S7-1200 với hệ thống giám sát từ xa thông qua router 3g/4g công nghiệp – F3425”.

• Hướng dẫn VPN site-to-site với router DrayTek

Mục đích giải pháp:

Cung cấp cho các kỹ sư điện thêm một giải pháp giúp điều khiển và giám sát từ xa các PLC S7-1200 thông qua mạng viễn thông 3G, giúp giải quyết bài toán chuyển đổi các hệ thống SCADA quy mô nhỏ, tập trung tại một khu vực địa lý nhất định thành một hệ thống điều khiển phân tán DCS với thời gian đáp ứng như tương tác trong mạng LAN nội bộ.

Mô hình bài toán:

Thành phần trong hệ thống:

Hệ thống vẫn đáp ứng các khối cơ bản của một bài toán điều khiển và giám sát thông thường, bao gồm 3 khối: khối thiết bị hiện trường, khối truyền thông và khối máy chủ trung tâm. Chúng ta sẽ làm rõ các thành phần và chức năng của hệ thống:

Thiết bị hiện trường:

 Bộ điều khiển lập trình PLC S7 - 1200

Bộ điều khiển logic lập trình PLC S7-1200 là một trong những dòng sản phẩm thông dụng của nhà sản xuất Siemen. S7-1200 được ra đời từ năm 2009 với mục đích thay thế dần dòng PLC S7-200 với các ưu điểm nổi trội hơn nhiều. Đặc biệt, PLC S7-1200 đã hỗ trợ cổng Ethernet giúp tốc độ truyền thông trong hệ thống được nâng cao lên rất nhiều.

Khối truyền thông:

Bao gồm 01 Router công nghiệp 3G/4G F3425. F3425 là một sản phẩm Router 3G/4G của hãng Four-Faith, hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. F3425 hỗ trợ 3G/4G, có 1 cổng WAN (có thể cấu hình thành LAN), 1 cổng LAN, hỗ trợ wifi giúp dễ dàng trong việc sử dụng, kết nối với PLC S7-1200 thông qua cổng Ethernet. Chỉ đơn giản là cấu hình IP cho PLC S7-1200 cùng dải mạng LAN của Router F3425. Theo mô hình trên, chúng ta sẽ kết nối từ PLC về máy tính trung tâm theo giải pháp VPN Ipsec theo mô hình site to site. Trong đó, phía router 3g F3425 sẽ đóng vai trò là VPN Client, phía router ở máy tính trung tâm sẽ là VPN server.

Lưu ý, cần có 01 sim điện thoại có đăng ký dịch vụ 4G từ nhà mạng.

Khối máy chủ trung tâm

Do Router 3G/4G – F3425 luôn “chủ động” kết nối để truyền thông về máy tính theo giao thức TCP/IP, nên tại máy chủ trung tâm cần được trang bị:

• 01 địa chỉ IP tĩnh và public.
• Router server cần có chức năng VPN server để kết nối VPN từ hiện trường về trung tâm. Phía trung tâm các bạn có thể sử dụng router của các hãng như Cisco, Draytek,....miễn là có chức năng VPN server nhé. Thông thường, chúng tôi hay tư vấn khách hàng sử dụng bộ Draytek V2912 cho phép hỗ trợ 16-32 VPN client kết nối về. Tức là cho phép kết nối từ 16/32 bộ PLC S71200 ở các hiện trường khác nhau về cùng một trung tâm.

Khi đó, tại máy tính trung tâm bạn hoàn toàn có thể kết nối với PLC ở hiện trường theo địa chỉ IP LAN nội bộ của bạn một cách dễ dàng. Cụ thể như hình dưới:

1. Trên router V2912, thể hiện đã kết nối VPN thành công, tức F3425 ở hiện trường đã connected với trung tâm.
2. Từ máy tính trung tâm ( ví dụ máy tính của bạn đang cài phần mềm TIA ), có thể kết nối và ping trực tiếp đến router F3425 ở hiện trường ( hoặc PLCS7 1200) như trong mạng lan nội bộ.

Xem thêm:

• Giải pháp kết nối PLC S7-1200 với hệ thống giám sát từ xa thông qua router 3G công nghiệp – F3436
• Truyền thông giữa PLC S7-200 với máy tính thông qua Freeport
• Giải pháp thu thập 8 tín hiệu Analog Input (AI) từ xa về trung tâm thông qua mạng 4G sử dụng remote I/O ioLogik E1240 và router F3425

• Giải pháp thu thập 8 tín hiệu Analog Input (AI) từ xa về trung tâm thông qua mạng 4G sử dụng remote I/O ADAM-6017 và router F3425
• Giải pháp thu thập 8 tín hiệu Analog Input (AI) từ xa về trung tâm thông qua mạng 4G sử dụng remote I/O PT8AIIS và router F3425

Hi vọng với bài viết trên sẽ giúp ích được cho công việc cũng như việc học tập, nghiên cứu của các bạn. Cần thêm thông tin các bạn cứ liên hệ BKAII nhé!

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Trong mỗi nhà máy điện (nhiệt điện, thuỷ điện, điện hạt nhân …) luôn có một hệ thống điện độc lập cấp nguồn cho các thiết bị đóng cắt, điều khiển và cho một số tải đặc biệt – quan trọng. Hệ thống nguồn DC 220V này sở dĩ được tách riêng và không nối đất trung tính (IT system) nhằm đảm bảo hệ thống nguồn có thể cấp điện liên tục, không bị gián đoạn ngay cả khi có chạm đất 1 pha.

Phần thiết bị giám sát chạm đất được cụ thể hoá bằng thiết bị của BENDER

Tầm quan trọng, tính liên tục, sẵn sàng của hệ thống DC220V này thì đã rõ, nếu hệ thống bị ngắt quãng, sẽ gây nên việc ngắt điện cho toàn tổ máy, toàn nhà máy, việc dừng để tìm kiếm và khắc phục sự cố sẽ gây tiêu tốn chi phí rất lớn, chưa tính đến các nguy cơ cháy nổ có thể xảy đến nếu hệ thống này có chạm chập mà không được kiểm soát.

Vì vậy ngoài việc kiểm tra bảo dưỡng thường xuyên hệ thống nguồn này, thì việc giám sát điện trở cách điện và các lỗi chạm đất là điều tối quan trọng để duy trì tính liên tục cho toàn nhà máy.

Giải pháp cho vấn đề này:

Trước kia, khi công nghệ chưa có sự phát triển vượt trội trong lĩnh vực này, để bảo vệ chạm đất cho hệ thống DC 220V, thường sử dụng các rơ-le bảo vệ chạm đất (ELR – RCD), ngày nay điện trở cách điện của hệ thống nguồn trung tính cách ly được theo dõi bởi thiết bị giám sát điện trở cách điện (IMD – Insulation Monitoring Device) – Với hệ thống điện trung tính cách ly (IT system) các thiết bị như IMD là yêu cầu bắt buộc – IEC 60364-4-41

IMD – thiết bị giám sát điện trở cách điện – không chỉ cho phép đo liên tục và hiển thị giá trị điện trở cách điện hệ thống, cho ta biết độ suy giảm để có kế hoạch bảo dưỡng tốt, mà còn hỗ trợ tìm kiếm lỗi chạm đất. IRDH575 của BENDER là một thiết bị như vậy.

Ở sơ đồ trên, ta thấy điện trở cách điện hệ thống được giám sát bởi IRDH575, thiết bị này có các tính năng cơ bản :

• Giám sát điện trở cách điện hệ thống trung tính cách ly  3AC, AC/DC và DC với các cấp điện áp tương ứng 20…575 V/340…760 V.
• Dải giá trị đo 1 kΩ…10 MΩ với 2 ngưỡng cảnh báo đặt linh hoạt.
• Cho phép giám sát mạng có điện dung rò lên đến 500uF
• Đo trực tiếp, liên tục bằng phương pháp AMP plus do BENDER phát triển
• Tích hợp tính năng phát xung tìm kiếm sự cố chạm đất.

Ngoài việc cho biết điện trở cách điện cũng như chiều hướng suy giảm cách điện để có kế hoạch bảo dưỡng thì một phần quan trọng của giải pháp là đưa ra thông tin chính xác vị trí – lộ tuyến xảy ra lỗi cách điện để rút ngắn thời gian tìm kiếm và xử lý lỗi chạm đất.

Điều này có được là nhờ sự kết hợp hoàn hảo giữa bộ 3 các thiết bị IRDH – EDS – ZCT. Khi có lỗi chạm đất – điện trở cách điện suy giảm, IRDH đưa ra cảnh báo và kích hoạt phát xung tìm kiếm, dòng xung chạy trên toàn hệ thống đi qua điểm có lỗi cách điện và được EDS cùng biến dòng thứ tự không ZCT phát hiện, báo vị trí cũng như cường độ rò chính xác về hệ thống cảnh báo – cung cấp thông tin cho kỹ thuật viên tới và xử lý, điều mà trước kia kỹ thuật viên chỉ có thể có sau khi hệ thống đã dừng và được ngắt nguồn.

Và cuối cùng cần nhắc tới bộ phận kết nối truyền thông, cho phép giám sát từ xa, cũng như đưa thông tin lên hệ thống SCADA của nhà máy, mọi thông tin được đưa tới kịp thời và không bị bỏ xót, đóng góp một phần không nhỏ vào hoạt động chung của toàn hệ thống phát điện nhà máy.

 Xem thêm:

• Giải pháp quản lý giám sát các trạm năng lượng mặt trời SmartPV
• Xử lý rác thải rắn y tế bằng công nghệ vi sóng khép kín
• Tìm hiểu về SCADA và tự động hóa trạm biến áp
• Ứng dụng giao thức IEC60870-5-104 cho truyền thông hệ thống SCADA tại PCTTH

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Năng lượng đóng vai trò quan trọng trong tăng trưởng kinh tế và bảo vệ môi trường, là đầu vào quan trọng của rất nhiều ngành sản xuất và một trong những mặt hàng thiết yếu của các hộ gia đình. Quá trình công nghiệp hóa hiện đại hóa ngày càng phát triển khiến nhu cầu sử dụng năng lượng tăng vọt, trong khi các nguồn năng lượng không tái tạo ngày càng cạn kiệt dẫn đến việc thiếu hụt năng lượng trầm trọng, ngoài việc chuyển đổi sang khai thác các nguồn năng lượng tái tạo, thì việc tiết kiệm và sử dụng năng lượng một cách hiệu quả là vô cùng cấp thiết.

Nhằm giám sát hiệu quả và tối ưu hóa việc tiêu thụ nguồn năng lượng cho các công trình dân dụng, đặc biệt là tòa nhà, hộ gia đình, khu công nghiệp.., hệ thống giám sát năng lượng (Power Monitoring System – PMS) đã được đưa vào sử dụng và hiện đang trở nên phổ biến tại nhiều nước trên thế giới.

Hệ thống PMS (Power Management System) là hệ thống đo lường, phân tích và giám sát nguồn điện được lắp đặt trong nhà máy, tòa nhà, các khu công nghiệp…nhằm mục đích tự động hóa và quản lý năng lượng sao cho khai thác và sử dụng có hiệu quả nhất nguồn năng lượng.

Không nằm ngoài những ảnh hưởng tiêu cực gây ra bởi xu hướng thiếu hụt năng lượng của thế giới nói chung, Việt Nam cũng đang gặp khó khăn bởi nhu cầu năng lượng ngày càng tăng nhanh trong khi khả năng cung cấp nội địa có hạn, khả năng nhập khẩu hạn chế và bị ảnh hưởng lớn bởi sự biến động giá cả trên thị trường thế giới. Năng lượng không tái tạo đang ngày càng cạn kiệt, nước ta từ vị trí xuất khẩu than ròng đã phải nhập khẩu để phục vụ nhu cầu năng lượng trong nước. Bên cạnh đó, việc tiêu thụ nhiều năng lượng còn làm gia tăng lượng khí thải ra môi trường, gây hiệu ứng nhà kính… Lo ngại khủng hoảng năng lượng ngày càng gia tăng, các chương trình và chính sách sử dụng năng lượng hiệu quả tiết kiệm đã được Nhà nước dần chú trọng triển khai như “Chương trình mục tiêu quốc gia về sử dụng năng lượng tiết kiệm và hiệu quả” được Chính phủ thông qua tháng 4/2006…

Bởi vậy, việc đưa các công nghệ tiên tiến của các nước phát triển trên thế giới vào ứng dụng tại Việt Nam nhằm quản lý sử dụng khai thác nguồn năng lượng hợp lý tiết kiệm, bảo vệ môi trường và tránh được những tai nạn rủi ro khi sử dụng các thiết bị là vô cùng cấp thiết.

Lợi ích của hệ thống

PMS thực hiện tốt các nhiệm vụ giám sát vận hành hệ thống, là môi trường thu nhận, quản lý toàn bộ các thông số kĩ thuật của thiết bị của các hệ thống kết nối. Thông qua trao đổi thông tin, PMS đo lường và giám sát các thiết bị chấp hành của từng hệ thống kĩ thuật khác nhau hoạt động theo yêu cầu của người quản lý, đảm bảo các yếu tố kĩ thuật cũng như các yếu tố an toàn, an ninh…

Giám sát điện năng là phương pháp căn bản để giảm chi phí, PMS mang lại những lợi ích sau:

• Hiểu rõ biểu đồ phụ tải để thương thảo với điện lực tốt hơn và tối ưu hệ thống
• Theo dõi trực tuyến tiêu thụ điện hỗ trợ đội ngũ vận hành và lắp đặt tìm cách giảm chi phí
• Xác định rõ chi phí điện cho từng ca, bộ phận, phân xưởng, sản phẩm…
• Đưa ra trách nhiệm tiết kiệm đến từng bộ phân xưởng sản xuất
• Quyết định đầu tư hợp lý trên cơ sở đồ thị phụ tải
• Xác định tính hợp lý của các giải pháp cải tiến, mạnh đầu tư
• Xác định công suất thừa
• Giám sát thiết bị để biết rõ trạng thái non tải hoặc quá tải
• So sánh hiệu quả sử dụng điện để xác định thiết bị hoặc bộ phận sử dụng điện hiệu quả và đem lại lợi nhuận cao.
• Xác định các thiết bị chạy không ổn định
• Cân bằng tải trên trạm, bảng điện …
• Nâng cao tuổi thọ thiết bị, tối ưu đầu tư
• Giảm thời gian dừng máy sự cố một cách tích cực
• Theo dõi liên tục hoạt động của hệ thống
• Xác định chính xác loại sự cố chất lượng điện năng, thời gian, vị trí của sự cố
• Gửi các cảnh báo để đề phòng trước sự cố xảy ra
• Phân tích nguyên nhân, hỗ trợ xác định nguyên nhân sự cố nhanh và xử lý triệt để
• Xác định nguyên nhân sự cố là do thiết bị hay do nguồn điện

Hệ thống giám sát phân tích chất lượng và quản lý điện năng do BENDER – CHLB ĐỨC xây dựng và cung cấp là một trong những hệ thống đáp ứng được những yêu cầu và mang lại nhiều lợi ích như trên đã nêu.

Hệ thống gồm các thiết bị giám sát điện năng – năng lượng PEM, các thiết bị giám sát điện áp, dòng điện VMD /CMD, các thiết bị giám sát rò giật RMCS, các thiết bị hiển thị giá trị đo, cảnh báo như MK2430, CP700 hay COM465 – cho phép kết nối Ethernet, giám sát từ xa trên máy chủ trung tâm, tích hợp các chức năng cảnh báo từ xa, qua tin nhắn SMS, qua điện thoại, qua email …

Xem thêm:

• Hướng dẫn cấu hình F2103 GPRS IP MODEM để thực hiện chức năng nhắn tin SMS
• Xử lý rác thải rắn y tế bằng công nghệ vi sóng khép kín
• Giải pháp quản lý giám sát các trạm năng lượng mặt trời SmartPV
• Hệ thống giám sát trực tuyến chống cháy lưới điện với Router F-R200, F8926-L và F7434 hãng Four-faith
• Hỗ trợ trung tâm thương mại Myanmar trong việc xây dựng hệ thống giám sát điện SCADA với EKI - 1221 Advantech
• Giám sát điện trở cách điện và tìm kiếm sự cố chạm đất cho hệ thống 220VDC nhà máy điện, trạm biến áp 500kV, 220kV, 110kV

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"
