Tài liệu này thuộc quyền sở hữu công ty TNHH Tự Động Hóa và Tin Học Công Nghiệp Bách Khoa (BKAII). Bất kỳ sự sao chép, sử dụng và tiết lộ mà không được sự cho phép từ phía công ty là vi phạm pháp luật của nước Cộng Hoà XHCN Việt Nam. Tài liệu này chỉ được sử dụng cho các thành viên và khách hàng của BKAII.

Mô hình hệ thống

Trước tiên, chúng ta cần download phần mềm tạo và quản lý cổng COM ảo của hãng USR tại link: http://www.usriot.com/usr-vcom-virtual-serial-software/.

Sau khi cài đặt phần mềm xong, chúng ta sẽ cấu hình trên phần mềm USR-VCOM để tạo port TCP Client theo lần lượt các bước sau:

1. Chạy phần mềm USR-VCOM.exe.

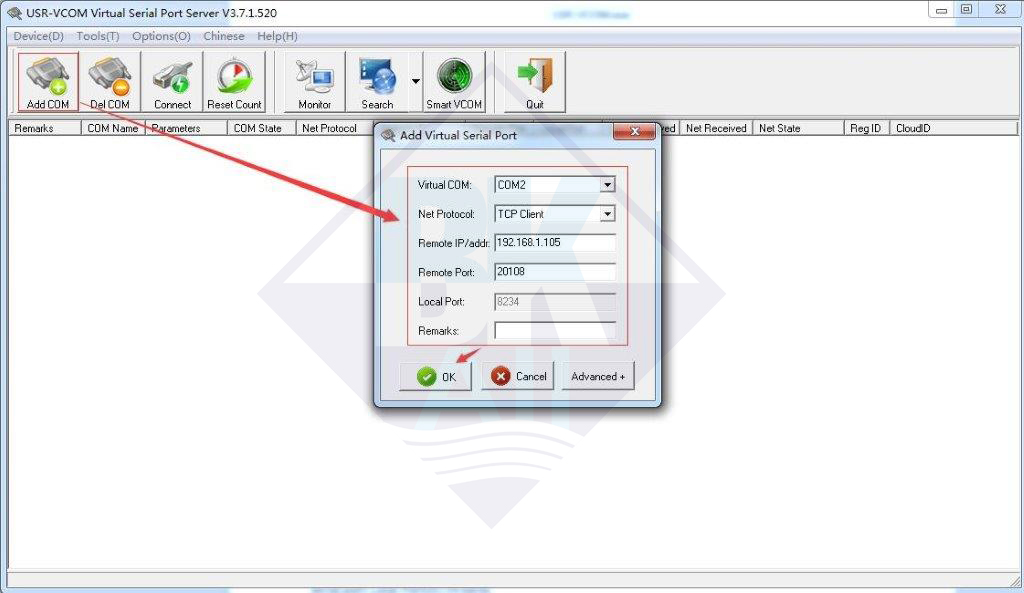

2. Tiếp theo, chúng ta click vào biểu tượng “Add COM” và cấu hình các thông số cho cổng com ảo như hình dưới:

Figure 2 Configure the virtual serial port

Chúng ta cần cấu hình cụ thể các nội dung như sau:

  • Virtual COM: Đây là cổng COM ảo mà chúng ta sẽ chọn, hãy chọn một cổng mà chưa có trong hệ thống.
  • Net Protocol: Chọn ‘TCP Client’.
  • Remote IP/addr: Đây là IP của phía server, mà cổng com ảo này muốn kết nối tới.
  • Remote Port: Đây là port của TCP server, mà cổng com ảo này muốn kết nối tới.

Ví dụ, nếu chúng ta cần tạo kết nối từ bộ USR-TCP232-410S này (đang là TCP Client) về máy tính trung tâm (TCP Server), máy tính trung tâm có địa chỉ IP là: 192.168.1.105 và port: 20108, thì chúng ta sẽ tạo một cổng COM ảo, chọn Net Protocol là TCP Client, Remote IP/addr là 192.16.1.105 và Remote port là 20108. Sau đó click vào OK.

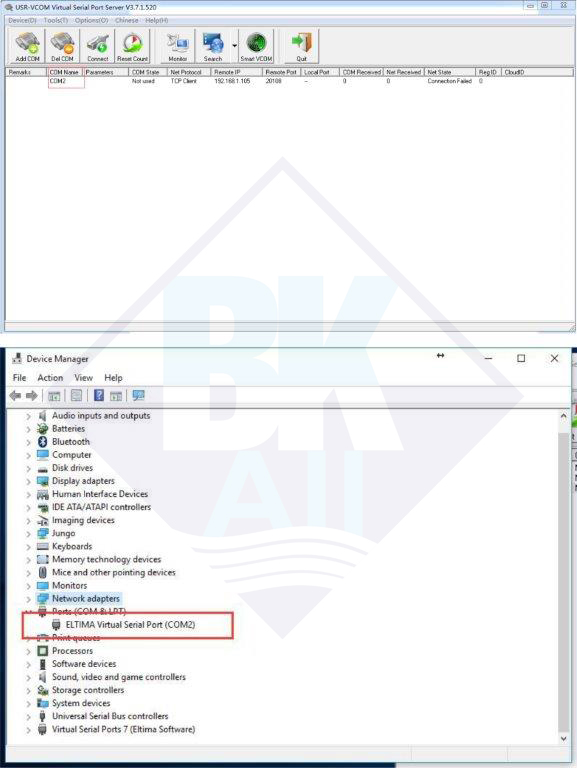

3. Sau khi Click vào nút bấm ‘OK’ ở bước trên, cổng COM ảo sẽ được coi là cài đặt thành công nếu chúng ta có thể nhìn thấy cổng com ảo ở đồng thời trên phần mềm USR-VCOM và phần Device Manager trên máy tính.

\
