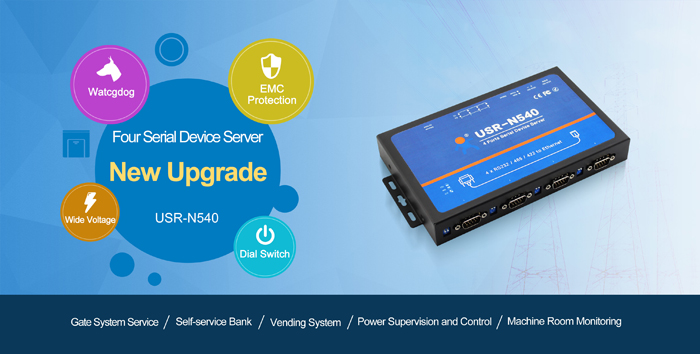

USR-N540: Chuyển đổi 4 cổng RS232/RS485/RS422 sang Ethernet

Giá: Liên hệ

USR-N540 Bộ chuyển đổi tín hiệu đồng thời 4 cổng RS232/RS485/RS422 sang Ethernet của hãng USR hiện đang được BKAII phân phối rộng rãi tại thị trường Việt Nam. USR-N540 được thiết kế theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, máy tính, vi xử lý, máy tính nhúng. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm soát an ninh,…

Hướng dẫn cấu hình bộ chuyển đổi 4 cổng RS232/RS485/RS422 sang Ethernet USR-N540

Tính năng của sản phẩm:

TI Cortex-M4 kernel,industrial working temperature range and TCPIP protocol stack.
Auto-MDI/MDIX,RJ45 port with 10/100Mbps
TCP Server,TCP Client,UDP Client,UDP Server and HTTPD Client work mode
4 ports can work independently at the same time
Can distinguish which serial port connects to the device via port number
Support virtual serial port and provide corresponding software USR-VCOM
Serial baud rate from 600bps to 230.4K bps
DNS and DHCP supported
Provide PC TCP/IP socket programming example such as VB,C++,Delphi,Android and IOS
Built-in webpage;also can customize webpage for users
The global unique MAC address bought from IEEE (begin with D8-B0-4C);user can define MAC address
Support upgrade firmware via network
Support keepalive,rapidly detect dead links
Support account and password,can be used to page login and network settings
Support one channel Websocket,realize bidirectional transparent transmission between webpage and serial 0
Support Modbus RTU to Modbus TCP
Support UDP broadcast function
Each serial can work as rs232,rs485 or rs422; Default port is RS232 BD9 male port
Four channel serial communication indicator: TX/RX, CTS/RTS, XON/XOFF
Support DC adapter and 5.08-2 terminal power supply
Reload button,one key to restore default settings
RJ45 with Link/Data indicator light,built-in isolation transformer and 2 KV electromagnetic isolation

Thông số kỹ thuật của sản phẩm:

System Information
Processor	Cortex-M4
Basic Frequency	120MHz
Flash	512K byte
Ethernet
Port Number	1
Interface Standard	8 pin RJ45
Rate	10/100 Mbps, MDI/MDIX, auto switch between cross and direct connection
Protection	2KV electromagnetism isolation, shell insulation blocking
Network Protocol	IP,TCP,UDP,DHCP,DNS,HTTP,ARP,ICMP,Web socket,Httpd client
Receive Buffer	Max 16k bytes buffer
Serial
Port Number	4 (Each port can work as RS-232,RS-485 and RS-422, can work at the same time)
Interface Standard	RS-232: DB9 pin type, RS-485: 2 wire (A+,B-), RS-422 (A,B,Y,Z)
Data Bits	5,6,7,8
Stop Bit	1,2
Check Bit	None,Even,Odd,Space,Mark
Baud Rate	600bps ~ 230.4Kbps
Flow Control	RTS/CTS XON XOFF
Buffer	Send and receive 2k bytes respectively
Protection	RS-485: anti-static 2KV,lightning protection
RS-485 Pull-up and Pull-Down Resistor	2.2 KΩ
Software
Virtual Serial（USR-VCOM）	Windows 2000 or higher(32 bit/64 bit)
Configuration	Built-in webpage, computer set-up software, serial command
Basic Parameter
Size	222 x 122 x 29 mm (including shell and terminals)
Operating Temp.	-40 ~ 85°C (industry)
Storage Temp.	-40 ~ 85°C, 5 ~ 95% RH (no condensation)
Input Voltage	DC 5 ~ 36V
Working Current	53mA @ 12V
