Cháy rừng là vấn đề được chú trọng ở tất cả các quốc gia, theo đó hệ thống lưới điện cao áp cũng sẽ vướng phải các mối đe dọa. Với bài viết này BKAII sẽ giới thiệu đến các bạn giải pháp cho hệ thống giám sát trực tuyến chống cháy lưới điện với Router F-R200, F8926-L và F8926-L hãng Four-faith nhé!

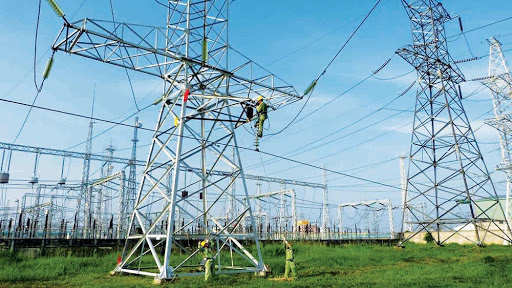

Với sự phát triển nhanh chóng của việc xây dựng điện, sự mở rộng liên tục của lưới điện, số lượng đường dây tải điện cao áp đường dài ngày càng gia tăng, ngày càng nhiều công trình lưới điện và bảo dưỡng thiết bị trong điều kiện địa hình phức tạp. Đường dây cao áp phân bố rộng khắp, địa hình phức tạp trên toàn vùng, điều kiện khí hậu thay đổi, khoảng cách truyền tải xa, thường xuyên xảy ra tai nạn đường dây. Nhiều đường dây trải dài trong những khu rừng tươi tốt, hoặc được dựng trên núi với những khu rừng. Trong trường hợp xảy ra hỏa hoạn, hậu quả sẽ rất thảm khốc. Cháy núi có đặc điểm đột ngột, ngẫu nhiên, nhanh chóng và các đặc điểm khác thường khó kiểm soát, trong thời tiết nắng nóng của mùa hè và hanh khô của mùa thu đông, khả năng bùng phát cháy núi rất cao, sự vận hành an toàn của đường dây tải điện tạo thành mối đe dọa cao.

Ứng dụng thực tế

Hệ thống giám sát cháy đường dây chống cháy đồi núi được sử dụng cho đường dây cao áp quanh núi giám sát theo thời gian thực, người sử dụng trong trung tâm giám sát có thể nhận được thông tin về cháy núi đường dây xa, cháy rơm, đốt giấy và các mối đe dọa khác đến sự an toàn của các sự kiện cháy núi, khi xảy ra cháy núi, bạn có thể gửi báo động ngay lần đầu tiên để dập lửa kịp thời, đảm bảo đường truyền hoạt động ổn định, đồng thời tiết kiệm đáng kể chi phí mọi mặt

Hệ thống này sử dụng mạng di động công cộng để thực hiện giám sát thời gian thực đám cháy trên núi trong trung tâm giám sát đến vùng ngoại vi của đường dây tải điện cao thế. Router không dây công nghiệp Four-Faith cung cấp cho người dùng khả năng truyền dữ liệu không dây khoảng cách xa, hệ thống này cũng sử dụng chức năng VPN của router để truy cập từ xa

Thành phần hệ thống

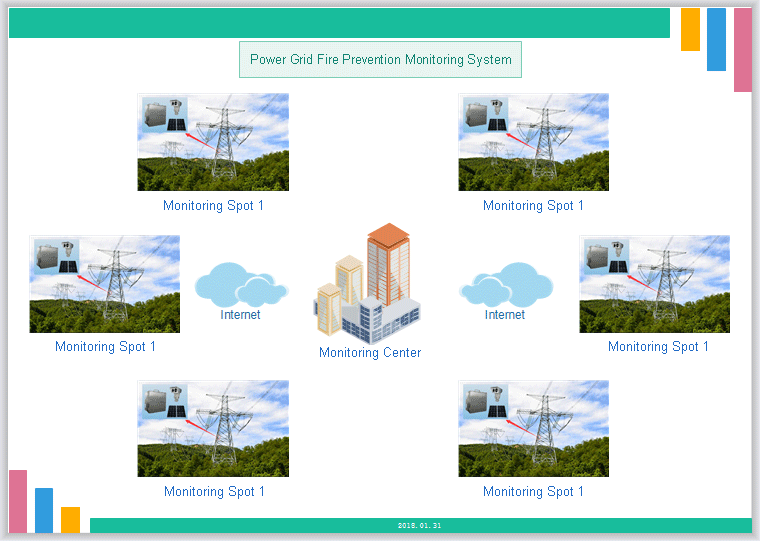

Toàn bộ hệ thống giám sát trực tuyến chống cháy trên lưới điện bao gồm thiết bị giám sát video chống cháy ở mặt trước, thiết bị liên lạc không dây và trung tâm giám sát từ xa.

Thiết bị giám sát video

Toàn bộ thiết bị bao gồm hộp, tấm pin mặt trời và camera PTZ, tất cả chúng đều được lắp đặt trong tháp đường truyền. Hộp được đặt trong router công nghiệp, mô-đun cảnh báo SMS, bảng điều khiển chính và pin. Toàn bộ thiết bị hoạt động bằng pin và có 4 tấm pin mặt trời sạc pin. Camera PTZ chứa thiết bị trao đổi dữ liệu. Một camera PTZ có ba địa chỉ IP lần lượt là camera ip, IP hồng ngoại và ip bo mạch ARM. Hai cổng LAN của router được kết nối tương ứng với bảng điều khiển chính và camera PTZ. Camera PTZ sử dụng ống kính hồng ngoại thu phóng quang học để đáp ứng các yêu cầu ứng dụng kép của tìm kiếm và quan sát. Mô-đun phân tích thông minh tích hợp, thuật toán phát hiện điểm nóng, có thể tự động phát hiện lửa tầm xa, xe cộ, con người và các mục tiêu nhiệt khác, được bổ sung bởi PTZ 360 độ nặng, có thể được tìm thấy kịp thời mà không có toàn bộ ngọn lửa trần và bóng tối ngọn lửa. Cho dù ban ngày hay ban đêm, trong trường hợp cháy, sẽ tự động báo động. Bo mạch điều khiển chính có thể kiểm soát thời gian bật và tắt nguồn của camera, đồng thời nó có thể nén video của camera và tải lên. Sau khi nhận được thông tin báo động từ camera PTZ, nó sẽ gửi báo động về trung tâm giám sát và kích hoạt, các nhân viên liên quan có biện pháp khắc phục kịp thời để tránh hỏa hoạn.

Thiết bị liên lạc không dây

Thiết bị truyền thông không dây là Router Four-Faith, chủ yếu để cung cấp mạng không dây cho thiết bị mạng của người dùng. Sau khi router được bật nguồn, trước tiên nó sẽ đọc các thông số hoạt động được lưu trong các mặt số FLASH và PPP nội bộ theo các thông số. Sau khi quay số thành công, router sẽ nhận được địa chỉ IP nội bộ do nhà điều hành chỉ định ngẫu nhiên (thường là 10.X.X.X), địa chỉ này thường không cố định. Bởi vì hệ thống này cần nhận ra hình ảnh thời gian thực mà trung tâm giám sát chủ động để có được thiết bị giám sát tại chỗ trong hệ thống, nó cần nhận ra giao tiếp giữa hai mạng cục bộ. Do đó, hãy sử dụng router Four-Faith làm máy khách, router chính của trung tâm giám sát hoặc máy chủ làm máy chủ VPN, Sử dụng mạng công cộng để thiết lập mạng riêng ảo. Bằng cách này, trung tâm giám sát có thể quản lý các trang web của router, xem video thời gian thực, đồng thời để mã hóa gói dữ liệu, giao tiếp an toàn hơn.

Các sản phẩm được đưa vào ứng dụng như: F-R200 Industrial Cellular Wireless Router, F8926-L Series IOT Wireless LTE LoRa Router, F7434 GPS+WCDMA WIFI Router

Trung tâm giám sát từ xa

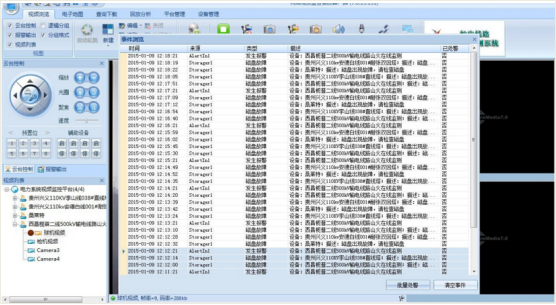

Trung tâm giám sát từ xa thuận tiện cho quản trị viên trong việc duyệt video, phát lại video, vận hành và điều khiển từ xa, cài đặt tham số, duyệt sự kiện, quản lý thiết bị. Phần mềm giám sát hỗ trợ hiển thị đa màn hình video thời gian thực của từng điểm giám sát, điều khiển PTZ, phát lại, kiểm tra điểm đặt trước, truy vấn trạng thái thiết bị. Nó hỗ trợ khả năng lưu trữ video, video định thời tùy chọn, chế độ video thủ công, chức năng phát lại. Có thể xem các sự kiện báo động của thiết bị trực tuyến, ngoại tuyến, lỗi đĩa và thời gian cụ thể khi nó xảy ra. Người quản lý có thể biết trạng thái thời gian thực của khu vực giám sát quan trọng trong trung tâm giám sát. Khi phát hiện ra nguồn cháy, họ có thể nhận thông tin báo động kịp thời và xem video thời gian thực tương ứng với điểm giám sát lần đầu tiên để phát hiện sớm, có giải pháp sớm và khắc phục kịp thời, tránh gây ra sự cố ngọn lửa.

Chức năng hệ thống

  • Với chức năng thu nhận, xử lý và truyền tín hiệu video được điều khiển từ xa;
  • Hỗ trợ thu phóng, lấy nét, điều chỉnh góc phương vị và cài đặt vị trí trước. Thiết bị giám sát có thể được sử dụng để đặt và điều chỉnh tiêu cự, khẩu độ, góc phương vị và vị trí trước PTZ của máy ảnh dưới điều khiển đặt trước hoặc lệnh từ xa
  • Với điều khiển từ xa nguồn điện, nguồn điện của thiết bị phía trước của thiết bị có thể được bật và tắt theo các điều kiện đặt trước hoặc điều khiển lệnh từ xa
  • Không giám sát, với chức năng giám sát và cảnh báo vượt quá chức năng cảnh báo tự động, hỗ trợ xem các sự kiện báo động;
  • Hỗ trợ xem từ xa, sửa đổi cấu hình của trang thiết bị mạng;
  • Hỗ trợ lỗi mạng tự động kết nối lại chức năng;
  • Hỗ trợ camera hồng ngoại, điều khiển hồng ngoại, làm việc 24h

Lợi thế dự án

Dựa trên hệ thống giám sát trực tuyến trên mạng di động để phòng chống cháy nổ trên núi, nó tận dụng tối đa vùng phủ sóng rộng và băng thông cao của mạng lưới nhà điều hành. Nó giải quyết vấn đề truyền dữ liệu bất tiện ở các vùng núi xa xôi với chi phí thấp và dễ dàng bảo trì. Router không dây công nghiệp băng tần Full Band Four-Faith hỗ trợ tất cả các loại mạng. Khách hàng có thể lựa chọn nhà khai thác phù hợp theo môi trường mạng của trang web. Thông qua một cấu hình đơn giản để thiết lập một mạng riêng ảo để đạt được khả năng truy cập từ xa vào mạng cục bộ trong trung tâm điều khiển, dễ dàng bảo trì và quản lý, đồng thời mã hóa gói dữ liệu, làm cho việc truyền thông an toàn hơn. Thiết kế cấp công nghiệp, hỗ trợ kết nối lại bị rơi, hiệu suất đáng tin cậy, đặc biệt đối với môi trường không cần giám sát này.
