Bộ điều khiển logic – lập trình (PLC – Programable Logic Controller) S7-200 hiện đang là sản phẩm phổ biến nhất và được sử dụng rộng rãi trong ngành tự động hóa công nghiệp. S7-200 cho phép người sử dụng thực hiện linh hoạt các thuật toán điều khiển logic thông qua các ngôn ngữ lập trình. PLC S7-200 là sản phẩm của hãng Siemens, cấu trúc theo kiểu module có các module mở rộng tùy thuộc số lượng IO của mỗi bài toán. Chúng tôi xin giới thiệu dòng sản phẩm modem truyền thông không dây - F2103 GPRS IP Modem. Đây là một thiết bị di động đầu cuối cung cấp giải pháp truyền dữ liệu trên mạng GPRS vốn đang được phủ sóng khắp nước. F2103: GPRS IP Modem hỗ trợ cổng RS232/RS485/RS422, cho phép người dùng  dễ dàng kết nối với thiết bị với cấu hình cơ bản. Thiết bị đang được sử dụng rộng rãi trong lĩnh vực M2M, như giao thông thông minh, lưới điện thông minh, tự động hóa trong công nghiệp, quan trắc,…

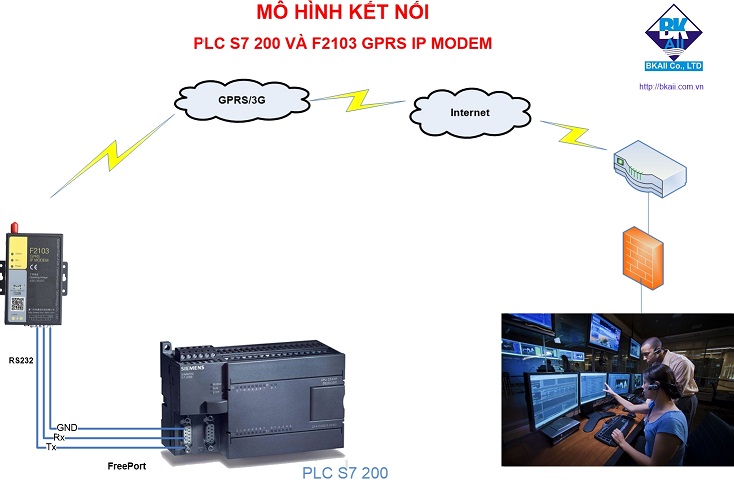

Với mong muốn đưa tới quý khách hàng những giải pháp cải tiến cho các hệ thống SCADA, các hệ thống sử dụng PLC truyền thống hiện tại. Chúng tôi xin trân trọng giới thiệu tới quý khách hàng, các kỹ sư giải pháp mô hình kết nối điều khiển và giám sát PLC S7-200 từ xa sử dụng modem F2103: GPRS IP Modem. Với mô hình này, cho phép chúng ta có thể giám sát, điều khiển hệ thống hiện tại hoàn toàn từ xa, không phụ thuộc vào địa trí vật lý như trước đây nữa. Mô hình hệ thống như sau:

Tại bộ PLC S7-200, ta có thể sử dụng chế độ Freeport để thực hiện giao thức truyền thông do người dùng tự định nghĩa. Freeport hỗ trợ cả giao thức mã ASCII hoặc giao thức mã nhị phân. Như vậy, ta hoàn toàn có thể sử dụng chế độ Freeport để quy ước giao thức cho riêng mình, phù hợp với từng bài toán cụ thể.

• Truyền thông giữa PLC S7-200 với máy tính thông qua Freeport
• Truyền thông giữa PLC S7-200 với máy tính thông qua Freeport (Tiếp)

Modem F2103: GPRS IP Modem sẽ kết nối với S7 200 qua chuẩn truyền thông RS232 hoặc RS485. Tại modem IP F2103, ta sẽ cấu hình modem biết địa chỉ IP của server, nơi chứa phần mềm điều khiển và giám sát. Chỉ với 01 sim điện thoại bình thường có đăng ký GPRS hoặc 3G, bạn đã có một đường truyền vật lý thông suốt từ PLC về tới PC. Như vậy, giờ bạn chỉ cần ngồi ở trung tâm, có thể giám sát hoặc điều khiển hệ thống của mình được rồi!.

Các giải pháp liên quan:

• Giải pháp kết nối các Recloser với hệ thống SCADA bằng Router 4G F3425
• Sử dụng F3434 Umts router wifi trong giải pháp giám sát hồ chứa từ xa
• Giải pháp sử dụng modem ip F2164: GPRS RTU trong hệ thống SCADA thủy lợi
• Giải pháp cảnh báo lũ quét sử dụng modem F2103: GPRS IP Modem

 "BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Hiện nay, công ty BKAII là nhà cung cấp giải pháp và thiết bị của hãng CTC Union tại thị trường Việt Nam. Với mong muốn đưa tới quý khách hàng những giải pháp cải tiến cho các hệ thống truyền tải điện hiện tại. Chúng tôi xin trân trọng giới thiệu tới quý khách hàng, các kỹ sư giải pháp mô hình kết nối các Recloser hiện nay về máy tính trung tâm qua đường truyền cáp quang bằng thiết bị chuyển đổi RS232/RS485/RS422 sang ethernet STE100A-Serial và bộ chuyển đổi RS232/RS485/RS422 sang quang IFC-Serial.

Mô hình hệ thống như sau:

Với các Recloser hỗ trợ giao thức IEC101 thì hầu hết đều có cổng truyền thông serial. Tại thiết bị Recloser ở hiện trường, ta sẽ lắp vào mỗi tủ một bộ IFC-Serial ( thiết bị chuyển đổi RS232/RS485/RS422 sang quang ). Từ thiết bị IFC-Serial này, tín hiệu được truyền về qua đường truyền cáp quang vốn có sẵn của các đơn vị quản lý về tới trung tâm. Tại trung tâm, ta sẽ cần thêm 01 bộ IFC-Serial để chuyển đổi tín hiệu từ quang sang điện ( dạng RS232/RS485/RS422). Sau đó, tiếp tục dùng bộ chuyển đổi STE100A-Serial để chuyển đổi từ RS232/RS485/RS422 sang ethernet. Tín hiệu đầu ra của bộ STE100A-Serial sẽ được nối vào switch mạng của hệ thống. Như vậy, chỉ cần máy tính trung tâm cùng chung hệ thống mạng LAN là sẽ có thể kết nối tới thiết bị Recloser ngoài hiện trường dễ dàng.

Mô hình giải pháp này đang được áp dụng rất nhiều ở các công ty điện lực các tỉnh thành miền Bắc. Để biết thêm chi tiết về sản phẩm và giải pháp, xin vui lòng liên hệ với BKAII.

Xem thêm:

• Giải pháp dự phòng kết nối 4G về Trung tâm điều khiển xa cho các điểm Recloser NOJA đã kéo cáp quang
• Giải pháp dự phòng kết nối 4G về Trung tâm điều khiển xa cho các điểm Recloser đã kéo cáp quang
• Recloser - điều khiển và giám sát từ xa: Tổng hợp các giải pháp
• Hướng dẫn kết nối Recloser với F2103: GPRS IP Modem thông qua cổng com ảo
• Giải pháp kết nối các Recloser với hệ thống SCADA bằng Router 4G F3425
• Công ty Điện lực Quảng Trị: Sáng kiến điều khiển xa Recloser

BKAII Co.,LTD

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Giải pháp này cung cấp hệ thống giám sát hồ chứa từ xa, giúp quản lý giám sát mực nước và cửa cống. Router công nghiệp F3434 được sử dụng trong hệ thống với vai trò là thiết bị truyền thông, sử dụng hạ tầng mạng 3G vốn đã được phủ khắp nước ta bởi các nhà cung cấp mạng di động ( Viettel, Mobi, Vina,...). Camera IP kết nối với router F3434 ( hoặc F3134) qua cổng RJ45 và truyền hình ảnh về trung tâm giám sát từ xa.

Ngoài ra, router F3434 còn cung cấp cổng RS232/RS485/RS422 giúp việc thu thập dữ liệu từ cảm biến mực nước, cảm biến đóng mở cống, cảm biến thời tiết.....về trung tâm. Như vậy, với Router công nghiệp F3434, tại phòng giám sát trung tâm có thể giám sát được toàn bộ hình ảnh, thông số mực nước, thời tiết... một cách realtime.

Ưu điểm của Router công nghiệp F3434

1. Tốc độ truyền thông nhanh: F3434 sử dụng bộ vi xử lý công nghiệp 32 bit và module truyền thông công nghiệp, có hiệu suất cao giúp đường truyền luôn được ổn định.

2. Dải nhiệt độ hoạt động rộng: Nhiệt độ hoạt động trong dải -35 ~+75oC giúp thiết bị có thể hoạt động ổn định trong môi trường khắc nghiệt.

3. Độ nhạy cao: F3434 được thiết kế để thu được các tín hiệu sóng 3G mạnh nhất, giúp đường truyền tín hiệu luôn luôn đảm bảo.

4. Luôn luôn online: Router F3434 hỗ trợ các cơ chế phục hồi kết nối một cách tự động, bao gồm phát hiện và tự động kết nối lại khi mất kết nối (offline), giúp thiết bị luôn online.

Để biết thêm chi tiết về sản phẩm và giải pháp, xin vui lòng liên hệ với BKAII

Xem thêm

• Giải pháp kết nối PLC S7-1200 với hệ thống giám sát từ xa thông qua router 3G công nghiệp – F3436
• Four-Faith thông báo nâng cấp Router F3425 từ 3G lên 4G
• Giải pháp kết nối PLC S7-1200 với hệ thống giám sát từ xa thông qua router 3g/4g công nghiệp – F3425
• Sử dụng F3424 3G Router trong ứng dụng Bus wifi
• Giải pháp kết nối các Recloser với hệ thống SCADA bằng Router 4G F3425
• Giới thiệu hệ thống giám sát tự động chất lượng nước qua GPRS

"BKAII - Thiết bị truyền thông TỐT nhất với giá CẠNH TRANH nhất!"

Giải pháp cảnh báo xe lên xuống tầng hầm cung cấp sự an tâm cho các lái xe mỗi khi lên xuống tầng hầm của các tòa nhà cao tầng, các bãi giữ xe tầng hầm, những góc khuất mà tầm nhìn bị hạn chế… Biển Led, đèn và còi sẽ cảnh báo khi có xe chuẩn bị lên hay xuống tầng hầm cho đầu bên kia biết, đề phòng hai xe không nhìn thấy nhau mà cùng lúc di chuyển vào tầng hầm.

• Bộ dò vòng từ và nguyên lý hoạt động
• Cách lắp đặt vòng dò từ phát hiện xe

Mô hình hệ thống của hệ thống như sau:

Các thiết bị chính của hệ thống bao gồm:

- Bộ dò vòng từ: Dùng để phát hiện khi có xe di chuyển qua vòng từ cảm ứng.

- Đèn, còi cảnh báo, biển led hiển thị: Thiết bị chấp hành giúp người lái xe nhận biết các tín hiệu cảnh báo của hệ thống.

- Tủ xử lý trung tâm: dùng để nhận tín hiệu từ bộ dò vòng từ và điều khiển các thiết bị đèn, còi, biển led,....

Tại lối đi xuống: Để cảnh báo có xe từ trên phía trên đi xuống, hệ thống hoạt động như sau:

– Vòng dò từ được lắp đặt ở đầu dốc phía trên. Khi xe đi xuống chạy ngang qua vòng dò từ, bộ dò vòng từ sẽ nhận được tín hiệu và đưa đến mạch điều khiển để xử lý.

– Mạch điều khiển xử lý tín hiệu có xe sẽ truyền lệnh đến biển Led, còi và đèn cảnh báo được lắp đầu dưới.

– Lúc này còi và đèn cảnh báo sẽ báo động (đèn sáng nhấp nháy, còi báo) và biển LED sẽ hiện sáng.

– Khi thấy tín hiệu như trên tức là có xe đang từ phía trên đi xuống nên khi đó nếu có xe chuẩn bị từ tầng dưới muốn đi lên thì cần lưu ý hoặc dừng lại để chờ xe qua mới bắt đầu đi.

Tại lối đi lên: Để cảnh báo có xe từ dưới dốc đi lên, hệ thống hoạt động như sau:

– Vòng từ được lắp đặt ở cuối dốc phía dưới. Khi xe đi lên chạy ngang qua vòng dò từ, bộ dò vòng từ sẽ nhận được tín hiệu và đưa đến mạch điều khiển để xử lý.

– Mạch điều khiển xử lý tín hiệu có xe sẽ truyền lệnh đến biển led, còi và đèn cảnh báo được lắp phía trên.

– Lúc này còi và đèn cảnh báo sẽ báo động (đèn sáng nhấp nháy, còi báo) và biển LED cảnh báo sẽ sáng.

– Khi thấy tín hiệu như trên tức là có xe đang từ dưới đi lên nên khi đó nếu có xe chuẩn bị từ trên muốn đi xuống phải lưu ý hoặc dừng lại để chờ xe qua mới bắt đầu đi.

Mọi thông tin chi tiết về giải pháp xin vui lòng liên hệ với BKAII để được giải đáp!
