Hôm nay, BKAII sẽ giới thiệu và hướng dẫn các bạn cách kết nối các recloser để điều khiển và giám sát từ xa thông qua modem F2103 GPRS IP Modem hoặc F2403 WCDMA IP Modem. Hai model thiết bị này về cách dùng hoàn toàn giống nhau, chỉ khác nhau về chất lượng tốc độ truyền thông giữa GPRS và 3G. Để kết nối, ta thực hiện lần lượt các bước sau:
Cấu hình modem:
Chạy phần mềm IP modem Configure, và thao tác lần lượt như sau:
- Chọn COM 3
- Baudrate : 115200
- Pariry : None
- Open
- Tắt nguồn modem

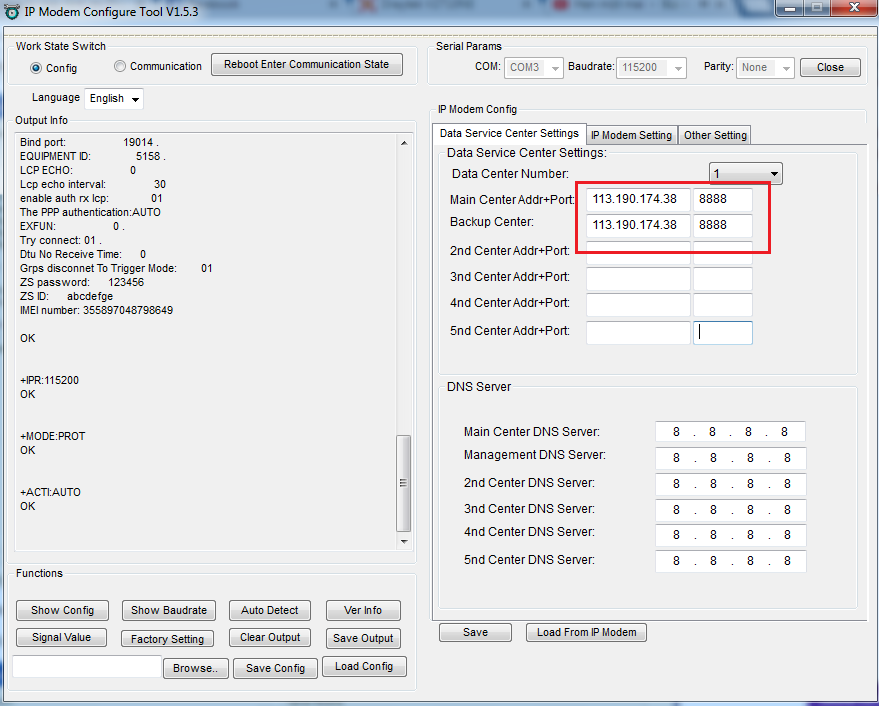

Tại Tab Data Services Center Settings:
- Gõ địa chỉ IPWAN và port (NAT)

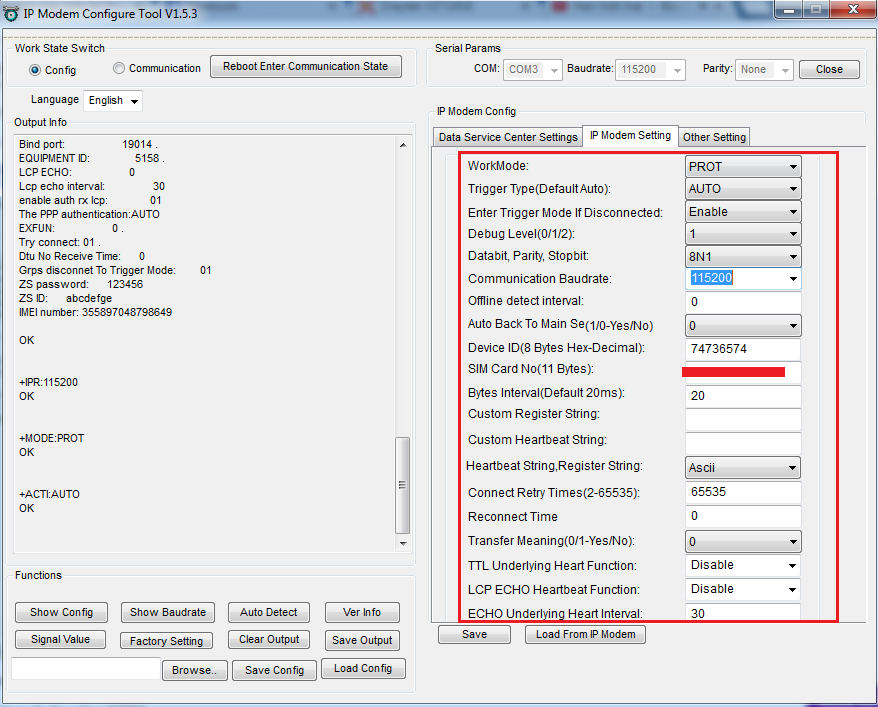

Tab IP modem Settings:
- Đặt các thông số cho cổng COM
- Lấy số ID (từ ô Device ID (8 byte Hex-Decimal) VD: 74736574
- Gõ số ĐT tương ứng (11 chữ số)
Tại tab Other setting
APN: tùy theo mạng
- Viettel: - APN : v-internet
- User name : mms
- Password : mms - Vinaphone: - APN : m3-world
- User name : mms
- Password : mms - MobiFone: - APN : m-wap
- User name : mms
- Password : mms
(ở đây chúng tôi sử dụng simcard của nhà mạng MobiFone)
Tạo cổng COM ảo
Hiện nay có rất nhiều phần mềm tạo cổng COM ảo, hôm nay BKAII hướng dẫn bạn tạo cổng COM ảo bằng phần mềm VSPE.
Tải phần mềm tại đây: http://www.eterlogic.com/Products.VSPE.html

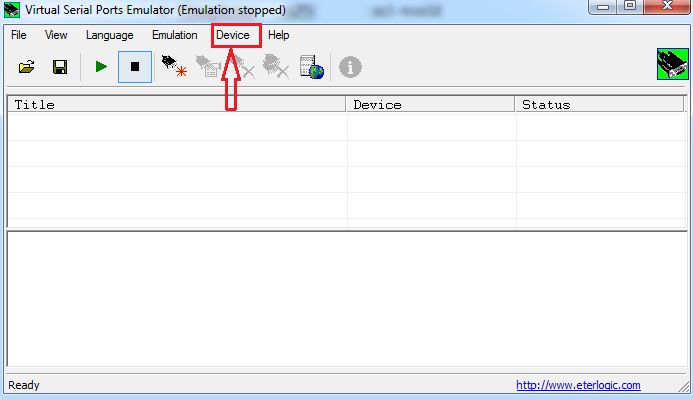

Tại giao diện chính của màn hình, chọn: Device để add thêm thiết bị mới.

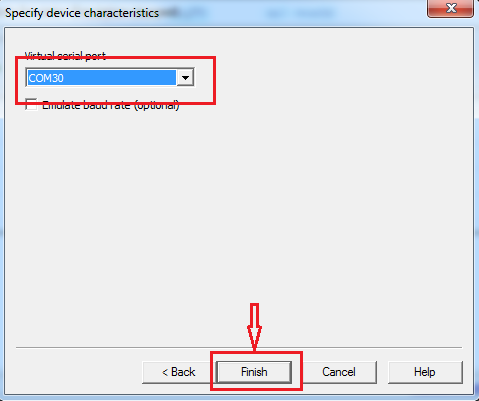

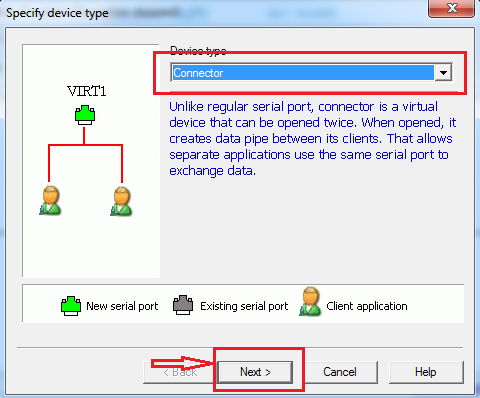

Đầu tiên, ta tạo 1 cổng COM ảo mới: Device -> Connector

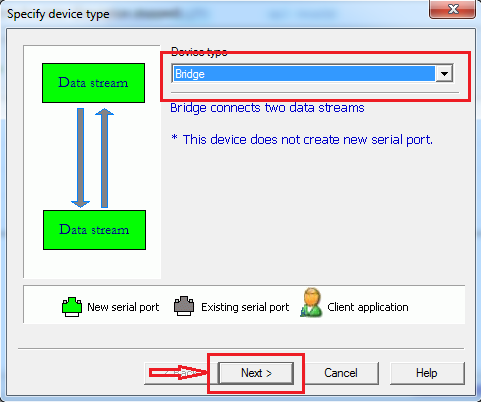

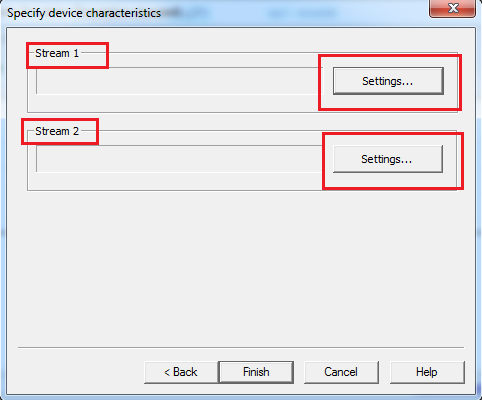

Như vậy là ta đã tạo xong được 1 cổng COM ảo mới để sử dụng là COM 30. Tiếp theo ta tạo 1 cầu kết nối như sau:

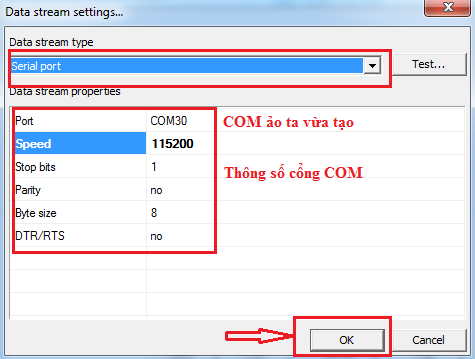

Setting Stream 1 và Stream 2:

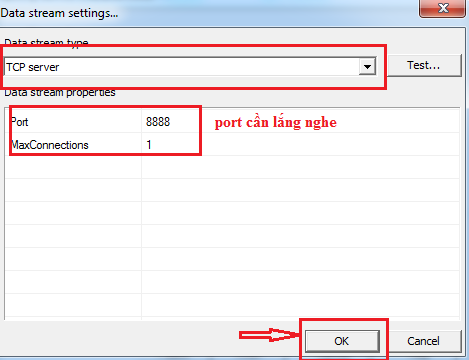

- Stream 1:
- Stream 2:

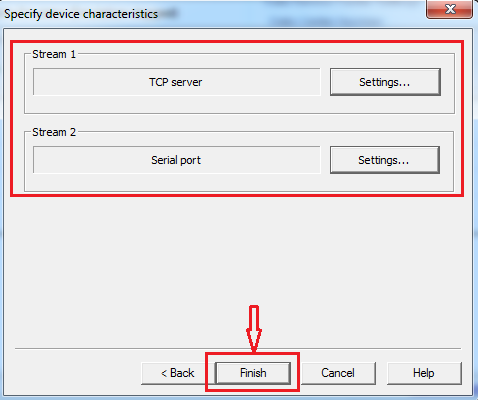

Sau khi setting xong Stream 1 và Stream 2 ta được như sau:

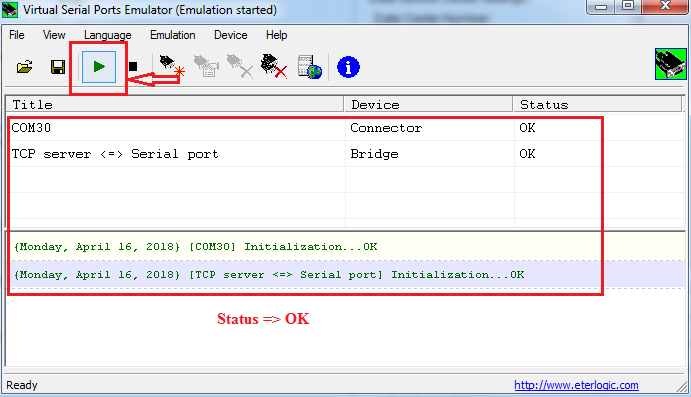

RUN phần mềm:
Kiểm tra đường truyền kết nối

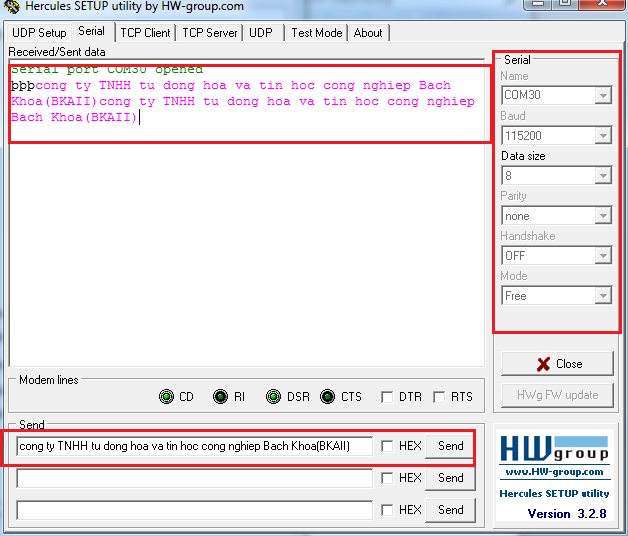

Chúng tôi sử dụng phần mềm Hercule để kiểm tra đường truyền:
Open COM 30 với những thông số đã được thiết lập

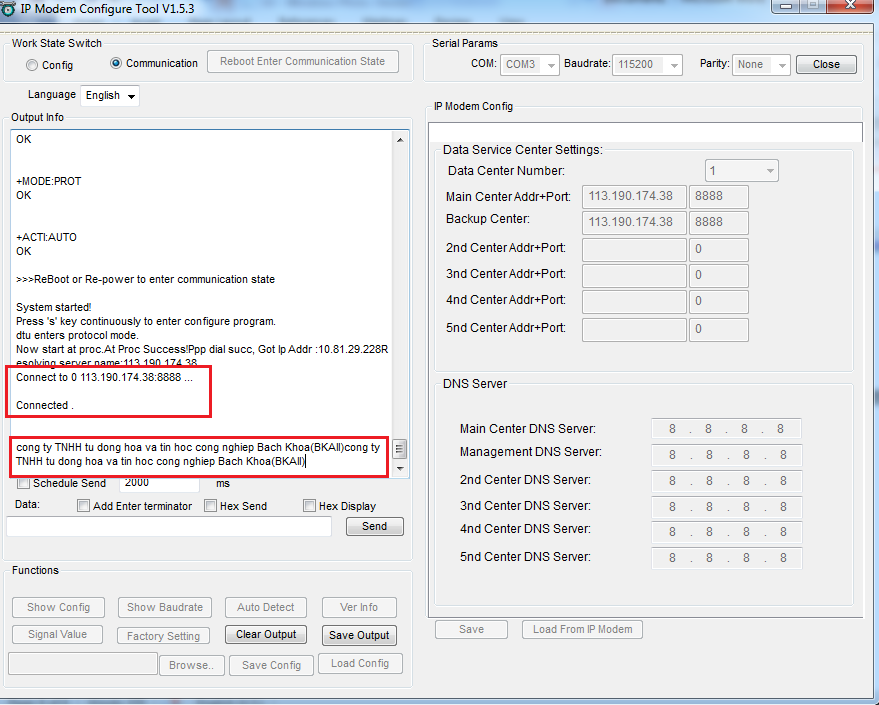

Trên giao diện DTU configure:
=> Connect to 113.190.174.38:8888…..
Connected.
Kết quả là ta đã truyền và nhận được chuỗi ký tự: “cong ty TNHH tu dong hoa va tin hoc cong nghiệp Bach Khoa (BKAII)” từ cổng COM 30 về modem.
Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng F2103/F2403 trong ứng dụng của mình. Để biết thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ BKAII!
