Tiếp theo bài viết trước, BKAII sẽ tiếp tục giới thiệu các bạn cách sử dụng chế độ Freeport trên S7-200...

• Phần trước: Truyền thông giữa PLC S7-200 với máy tính thông qua Freeport

Khởi động chế độ Freeport trên S7-200

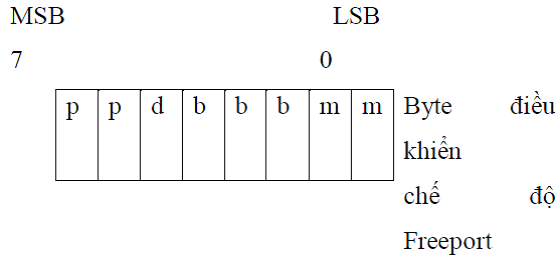

Các ô nhớ chuyên dụng SMB30 và SMB130 được dùng để cấu hình cho port 0 và port 1 hoạt động ở chế độ Freeport, đồng thời cho phép chọn tốc độ truyền, bit chẵn/lẻ và số bit dữ liệu. Các byte điều khiển này được mô tả như bảng dưới đây:

Port 0	Port 1	Mô tả
Ô nhớ SMB30	Ô nhớ SMB130
SM30.6 và SM30.7	SM130.6 và SM130.7	pp : Chọn bit chẵn lẻ (parity) 00 = no parity 01 = even parity (parity chẵn) 10 = no parity 11 = odd parity (parity lẻ)
SM30.5	SM130.5	d : số bit dữ liệu trong 1 ký tự 0 = 8 bit cho 1 ký tự 1 = 7 bit cho 1 ký tự
SM30.2 đến SM30.4	SM130.2 đến SM130 .4	bbb: tốc độ truyền của chế độ Freeport 000 = 38400 baud (1920 baud đối với CPU 212) 001 = 19200 baud 010 = 9600 baud 011 = 4800 baud 100 = 2400 baud 101 = 1200 baud 110 = 600 baud 111 = 300 baud
SM30.0 và SM30.1	SM130.0 và SM130.1	mm : chọn giao thức . 00 = PPI chế độ slave 01 = chế độ Freeport 10 = PPI chế độ master 11 = dự trữ (mặc định là PPI chế độ slave)

Đối với port 0, một bit stop được thiết lập cho tất cả các cấu hình ngoại trừ trường hợp 7 bit dữ liệu không có parity, trường hợp này có 2 bit stop. Đối với port 1, một bit stop được thiết lập cho tất cả các cấu hình.

 Transmit (XMT) và Receive (RCV)

Các lệnh Transmit và Receive được dùng để truyền và nhận dữ liệu ở chế độ Freeport. Các lệnh này có cú pháp như sau:

Lệnh XMT thực hiện truyền dữ liệu trong bộ đệm dữ liệu (data buffer) TBL. Phần tử đầu tiên trong bộ đệm xác định số byte cần truyền, PORT xác định cổng truyền thông sử dụng để truyền.Lệnh RCV khởi đầu hoặc kết thúc một dịch vụ nhận thông điệp (Receive Message Service). Điều kiện bắt đầu và kết thúc thông điệp cần được định nghĩa để dịch vụ nhận thông điệp có thể hoạt động. Các thông điệp nhận được thông qua cổng chỉ định PORT được lưu trong bộ đệm dữ liệu TBL. Byte đầu tiên trong bộ đệm dữ liệu xác định số byte nhận được.

Các thông số sử dụng trong các lệnh XMT và RCV:

Với:

Count : số byte cần truyền

ME …: các ký tự trong thông điệp

Sử dụng ngắt điều khiển ký tự (Character Interrupt Control) để nhận dữ liệu

Lệnh RCV cho phép nhận 1 hoặc nhiều ký tự, tối đa là 255 ký tự. Sau khi nhận được ký tự cuối cùng, một ngắt thu ( ngắt 23 đối với port 0 và ngắt 24 đối với port 1) được tạo ra nếu có một thủ tục xử lý ngắt được gắn với sự kiện hoàn tất nhận dữ liệu (receive message complete event). Có thể nhận dữ liệu không dùng đến ngắt bằng cách theo dõi ô nhớ SMB86. Ô nhớ SMB86 sẽ khác 0 khi chức năng nhận dữ liệu không tích cực hoặc việc nhận dữ liệu đã kết thúc. Ô nhớ này bằng 0 khi đang nhận dữ liệu. Bộ đệm dữ liệu của lệnh RCV có dạng như sau:

Với Count: Số byte nhận được

Star char : ký tự bắt đầu.

M …E : các ký tự của thông điệp.

End char : ký tự kết thúc.

Để lệnh RCV có thể hoạt động, cần phải định nghĩa điều kiện bắt đầu và kết thúc một thông điệp. Các ô nhớ chuyên dụng từ SMB86 đến SMB94 (đối với port 0) và từ SMB186 đến SMB194 ( đối với port 1) được sử dụng để định nghĩa các điều kiện này. Cần lưu ý rằng chức năng nhận dữ liệu tự động kết thức khi có lỗi parity hoặc lỗi tràn (overrun).

Để linh hoạt trong hỗ trợ giao thức, có thể sử dụng ngắt điều khiển ký tự để nhận dữ liệu. Mỗi ký tự nhận được đều làm phát sinh một ngắt. Ký tự nhận được được đặt trong ô nhớ SMB2 và trạng thái parity (nếu có sử dụng) được đặt ở bít SM3.0 ngay trước khi thủ tục xử lý ngắt gắn với sự kiện nhận ký tự được thực thi. Các ô nhớ SMB2 và SMB3 được chia sẻ giữa port 0 và port 1. Khi nhận được 1 ký tự ở port 0, ngắt gắn với sự kiện này (ngắt số 8) được thực thi, SMB2 chứa ký tự nhận được ở port 0 và SMB3 chứa trạng thái parity của ký tự đó. Khi nhận được 1 ký tự ở port 1, thủ tục ngắt gắn với sự kiện này (ngắt 25) được thực thi, SMB2 chứa ký tự nhận được ở port 1 và SMB3 chứa trạng thái parity của ký tự đó.

Đến đây, BKAII xin tạm dừng phần hướng dẫn truyền thông giữa PLC S7-200 thông qua Freeport, chúc các bạn thực hành thành thạo và có nhiều giải pháp hay.
