Hôm nay, BKAII sẽ giới thiệu và hướng dẫn các bạn cách kết nối các recloser để điều khiển và giám sát từ xa thông qua modem F2103 GPRS IP Modem hoặc F2403 3G IP Modem. Hai model thiết bị này về cách dùng hoàn toàn giống nhau, chỉ khác nhau về chất lượng tốc độ truyền thông giữa GPRS và 3G. Để kết nối, ta thực hiện lần lượt các bước sau:

I. Cấu hình modem

Chạy phần mềm IP modem Configure, và thao tác lần lượt như sau:

-  Chọn COM 1

-  Baudrate : 115200

-  Pariry      : None

-  Open

-  Tắt nguồn modem

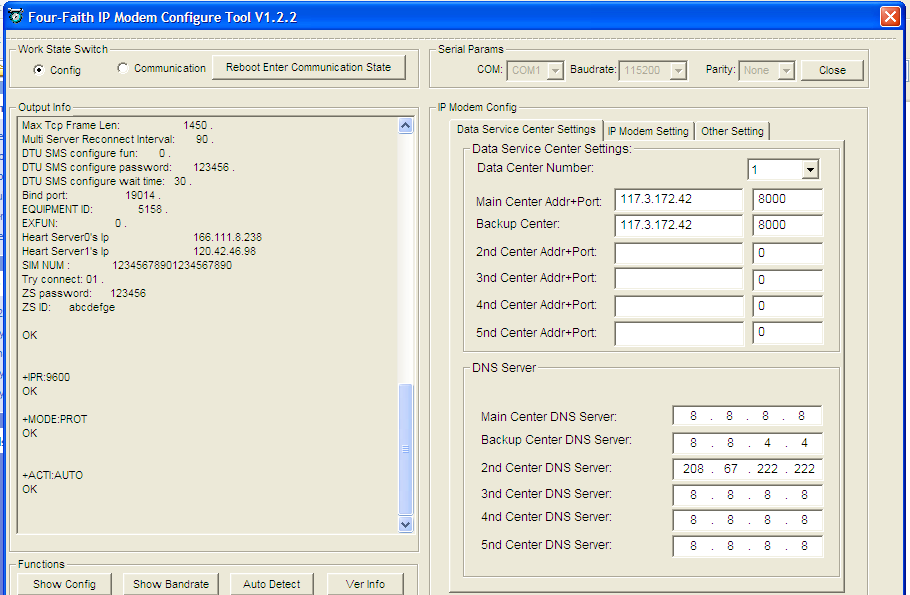

Tại Tab Data Services Center Settings:

            -  Gõ địa chỉ IPWAN và port (NAT)

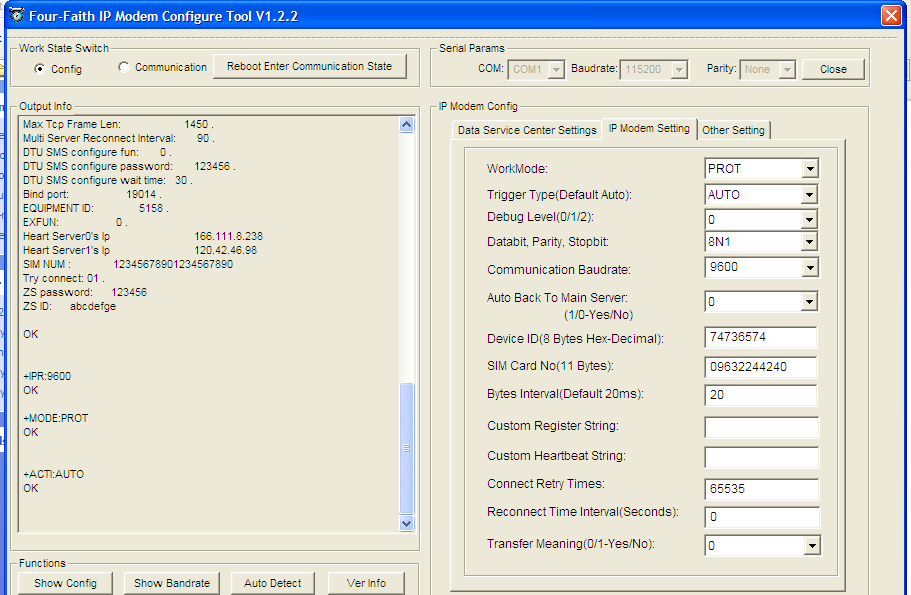

Tab IP modem Settings:

-        Đặt các thông số cho cổng COM

-        Lấy số ID (từ ô Device ID (8 byte Hex-Decimal) VD: 74736574

-        Gõ số ĐT tương ứng (11 chữ số)

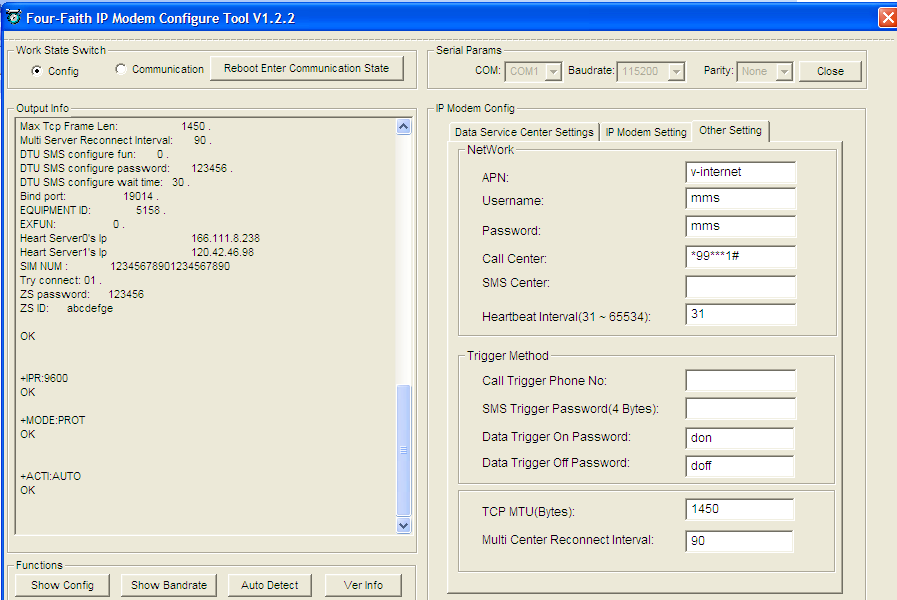

Tại tab Other setting

            - APN: tùy theo mạng

                        1. Viettel:         -  APN         : v-internet

                                                -  User name: mms

                                                -  Password  : mms

1. Vinaphone:  -  APN         : m3-world

                                                 -  User name: mms

                                                 -  Password  : mms

1. Viettel:         -  APN         : m-wap

                                                -  User name: mms

                                                 -  Password  : mms

II. Tạo cổng COM ảo

          Mở file TCP2COM.exe (có kèm theo khi mua thiết bị)

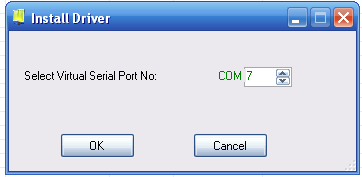

          1. Tạo 1 COM ảo mới: Chọn Operation --> Add Virtual Port

      Chọn cổng COM --> OK

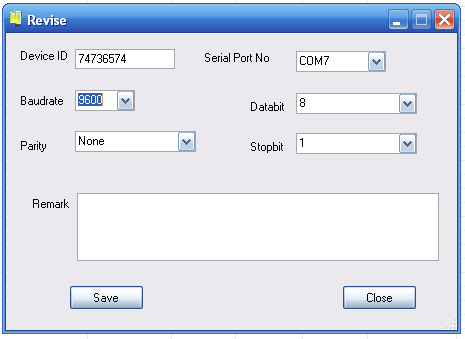

   2. Cài đặt thông số cho cổng COM (baudrate, databit, parity, stop bit)

- Chọn Window --> Tunel Manager

    - Trong ô Device IP, điền vào số ID của modem khi config

3. Khởi động cổng COM ảo

    Chọn Operation --> Start Service

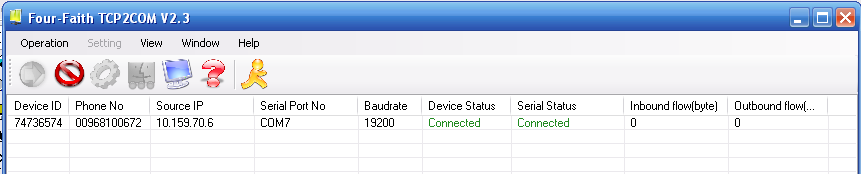

    Khi xuất hiện chữ Connected màu xanh trên cột Device Status và Serial Status là cổng COM đã sẵng sàn kết nối.

III. Thực hiện kết nối

          Tại máy tính điều khiển, cài đặt chương trình kết nối chuyên dụng theo chủng loại Recloser, lựa chọn các thông số cổng COM tương ứng với cổng COM ảo đã tạo (baudrate, databit, parity, stop bit). Sau đó thực hiện kết nối đến Recloser giống như đang kết nối trực tiếp bằng sợi cáp RS232. Hiện BKAII đã hỗ trợ các công ty điện lực các tỉnh thành kết nối thành công với nhiều loại recloser của các hãng khác nhau như Nulec, NoJa, Cooper,... Mọi thông tin chi tiết,  xin vui lòng liên hệ với BKAII để được biết thêm chi tiết!
