Với mong muốn chia sẻ kinh nghiệm, kiến thức để đóng góp giá trị thặng dư cho cuộc sống nói chung, cho các đơn vị điện lực nói riêng. Hôm nay, BKAII sẽ chia sẻ với các bạn giải pháp kỹ thuật giúp kết nối các Recloser với hệ thống SCADA sử dụng modem GPRS/3G có chức năng Gateway chuyển đổi giao thức IEC104 sang IEC101 và ngược lại

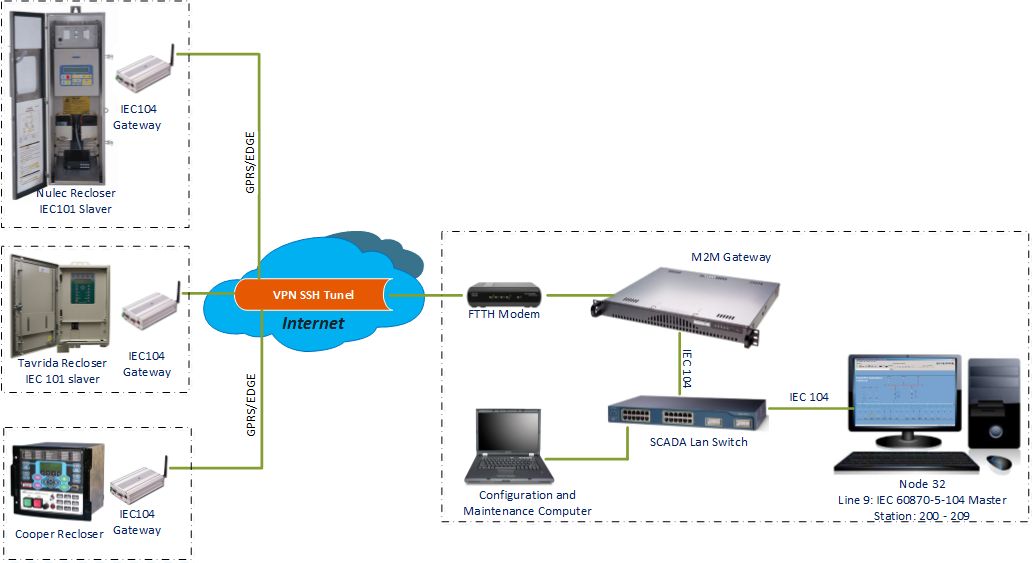

Mô hình giải pháp như sau:
Tại mỗi tủ Recloser, lắp 01 modem IEC104 gateway. Các bước thao tác như sau:
- Trên Recloser, cấu hình các thông số truyền nhận theo giao thức IEC101 ( Xác lập địa chỉ trạm của các Recloser tách biệt nhau), thiết lập giao diện RS232 để tương thích với giao diện RS232 của modem IEC104 gateway GPRS/3G
- Kết nối cáp tín hiệu từ cổng RS232 của Recloser đến cổng RS232 của modem.
- Lắp đặt ăng ten đế từ thu tín hiệu di động ngoài tủ điều khiển, đấu nối cáp dẫn sóng ăng ten vào modem
- đấu nối nguồn 12VDC cho modem từ nguồn phụ của tủ điều khiển Recloser
- Modem sử dụng sim của các nhà mạng di động ( mobi, viettel, vina) và đăng ký GPRS/3G.
- Thiết lập chuyển đổi giao thức IEC101 sang IEC104 qua thiết bị Gateway, tín hiệu truyền thông theo giao thức IEC101 (giao diện RS232) được chuyển đổi sang giao thức IEC 104 theo chuẩn TPC/Ip. Thiết lập giao thức mạng APN của modem hoạt động trên môi trường Internet không dây qua mạng 3G/GPRS
Tại phòng điều khiển trung tâm , lắp đặt thiết bị M2M Gateway kết nối Internet qua một Router có cấp phát địa chỉ IP tĩnh. Thiết lập đường truyền VPN từ Modem Gateway tới M2M Gateway tại phòng điều khiển theo cơ chế SSH VPN, M2M Gateway được kết nối với mạng LAN của hệ thống SCADA, được cấp phát địa chỉ Ip cùng lớp của hệ thống. Địa chỉ Ip của các modem từ các Recloser được cấp phát cùng lớp mạng và được định tuyến lại để cùng lớp với hệ thống mạng LAN của SCADA. Sử dụng máy tính cấu hình và bảo dưỡng hệ thống (Configuration and Maintenance Computer) để thực hiện việc thiết cấu hình cho thiết bị M2M Gateway, thiết lập đường truyền VPN đến các modem, đồng thời kiểm tra giám sát tình trạng kết nối của các modem IEC104 Gateway 3G/GPRS.
Trên đây là giải pháp kỹ thuật kết nối các Recloser với hệ thống SCADA, hy vọng các bạn sẽ thực hành dễ dàng trên hệ thống lưới điện của mình quản lý. Mọi thông thêm về giải pháp, sản phẩm, xin vui lòng liên hệ với BKAII để biết thêm chi tiết.
BKAII Co.,LTD
