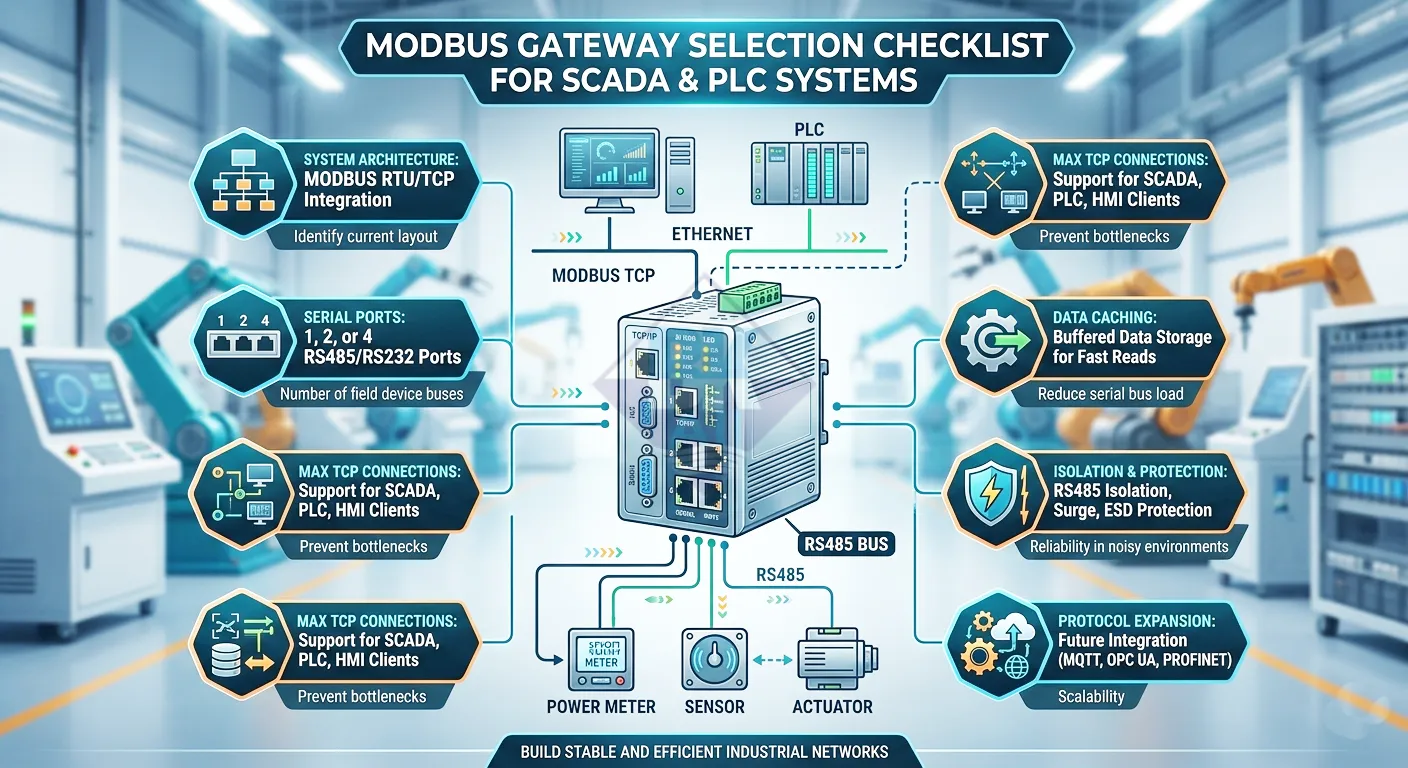

Checklist chọn Modbus Gateway cho hệ thống SCADA và PLC
Bài viết này nằm trong series chuyên sâu về Modbus của BKAII. Bạn có thể xem toàn bộ series tại đây:
Series: Giải phẫu Modbus – Kiến thức truyền thông công nghiệp
Trong nhiều hệ thống tự động hóa công nghiệp, Modbus Gateway đóng vai trò quan trọng trong việc kết nối các thiết bị hiện trường sử dụng Modbus RTU với hệ thống SCADA hoặc PLC hoạt động trên mạng Ethernet.
Nếu bạn chưa quen với thiết bị này, bạn có thể tham khảo bài viết:
Modbus Gateway là gì – khái niệm, đặc điểm và ứng dụng
Trong thực tế triển khai, việc lựa chọn đúng gateway sẽ giúp hệ thống hoạt động ổn định, giảm lỗi truyền thông và dễ dàng mở rộng trong tương lai. Bài viết này cung cấp một checklist quan trọng giúp kỹ sư lựa chọn Modbus Gateway phù hợp cho hệ thống công nghiệp.
1. Xác định kiến trúc hệ thống
Trước khi lựa chọn gateway, cần xác định rõ kiến trúc mạng Modbus của hệ thống.
Trong nhiều nhà máy, kiến trúc phổ biến là mô hình kết hợp giữa Modbus RTU và Modbus TCP.
Ví dụ:
SCADA Server
│
Ethernet Switch
│
Modbus Gateway
│
RS485 Bus
│
Power Meter / Sensor / PLC
Kiến trúc này đã được phân tích chi tiết trong bài:
Kiến trúc hệ thống Modbus RTU – TCP trong nhà máy
Việc hiểu rõ kiến trúc sẽ giúp xác định loại gateway cần sử dụng.
2. Số cổng serial (RS232 / RS485)
Một trong những yếu tố quan trọng nhất khi chọn gateway là số cổng serial.
Các gateway công nghiệp thường có:
- 1 cổng RS485
- 2 cổng RS485
- 4 cổng serial
Nếu hệ thống có nhiều bus RS485, bạn nên chọn gateway có nhiều cổng serial để giảm tải lưu lượng truyền thông.
3. Số lượng kết nối Modbus TCP
Gateway cần hỗ trợ đủ số lượng kết nối TCP từ các client như:
- SCADA server
- PLC
- HMI
- data logger
Nếu gateway chỉ hỗ trợ một số lượng kết nối hạn chế, hệ thống có thể gặp lỗi timeout khi nhiều client truy cập đồng thời.
4. Cơ chế Data Caching
Nhiều Modbus Gateway hiện đại hỗ trợ data caching.
Gateway sẽ đọc dữ liệu từ thiết bị Modbus RTU và lưu vào bộ nhớ đệm, sau đó các client Modbus TCP sẽ truy cập dữ liệu từ cache thay vì gửi request trực tiếp xuống bus RS485.
Lợi ích:
- giảm tải bus RS485
- tăng tốc độ phản hồi
- hỗ trợ nhiều client truy cập
5. Isolation chống nhiễu
Môi trường công nghiệp thường có nhiều nhiễu điện từ từ động cơ, biến tần hoặc thiết bị công suất lớn.
Vì vậy gateway nên có:
- isolation RS485
- bảo vệ surge
- bảo vệ ESD
Điều này giúp hệ thống truyền thông hoạt động ổn định hơn.
6. Khả năng mở rộng giao thức
Ngoài Modbus RTU và Modbus TCP, một số gateway còn hỗ trợ chuyển đổi sang các giao thức khác.
Ví dụ:
Bạn có thể tìm hiểu thêm về các loại gateway trong bài:
Các loại Modbus Gateway phổ biến trong công nghiệp
Việc lựa chọn gateway có khả năng mở rộng sẽ giúp hệ thống dễ dàng tích hợp với các nền tảng mới trong tương lai.
7. Ví dụ lựa chọn gateway cho hệ thống thực tế
Giả sử một hệ thống giám sát năng lượng có cấu hình:
- 10 đồng hồ đo điện Modbus RTU
- 1 SCADA server
- 1 PLC
Trong trường hợp này, một gateway có các đặc điểm sau sẽ phù hợp:
- 1 hoặc 2 cổng RS485
- hỗ trợ nhiều TCP connections
- có data caching
- có isolation RS485
Nhờ vậy hệ thống có thể hoạt động ổn định và dễ dàng mở rộng trong tương lai.
Kết luận
Việc lựa chọn Modbus Gateway phù hợp là một bước quan trọng trong quá trình thiết kế hệ thống truyền thông công nghiệp.
- kiến trúc hệ thống
- số cổng serial
- số kết nối TCP
- cơ chế caching
- khả năng chống nhiễu
- khả năng mở rộng giao thức
Áp dụng checklist trên sẽ giúp hệ thống Modbus hoạt động ổn định và đáp ứng tốt các yêu cầu của nhà máy hiện đại.
